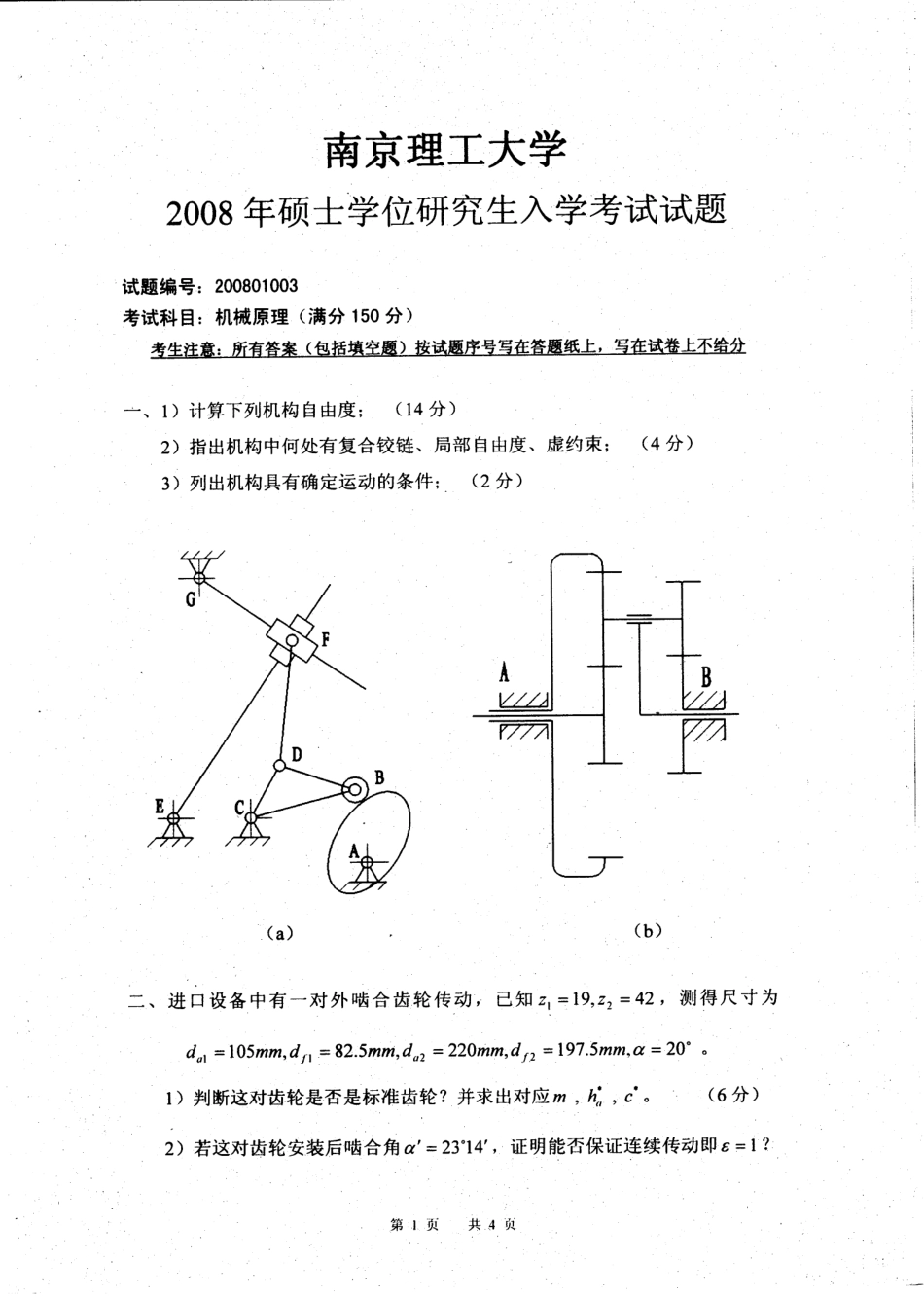

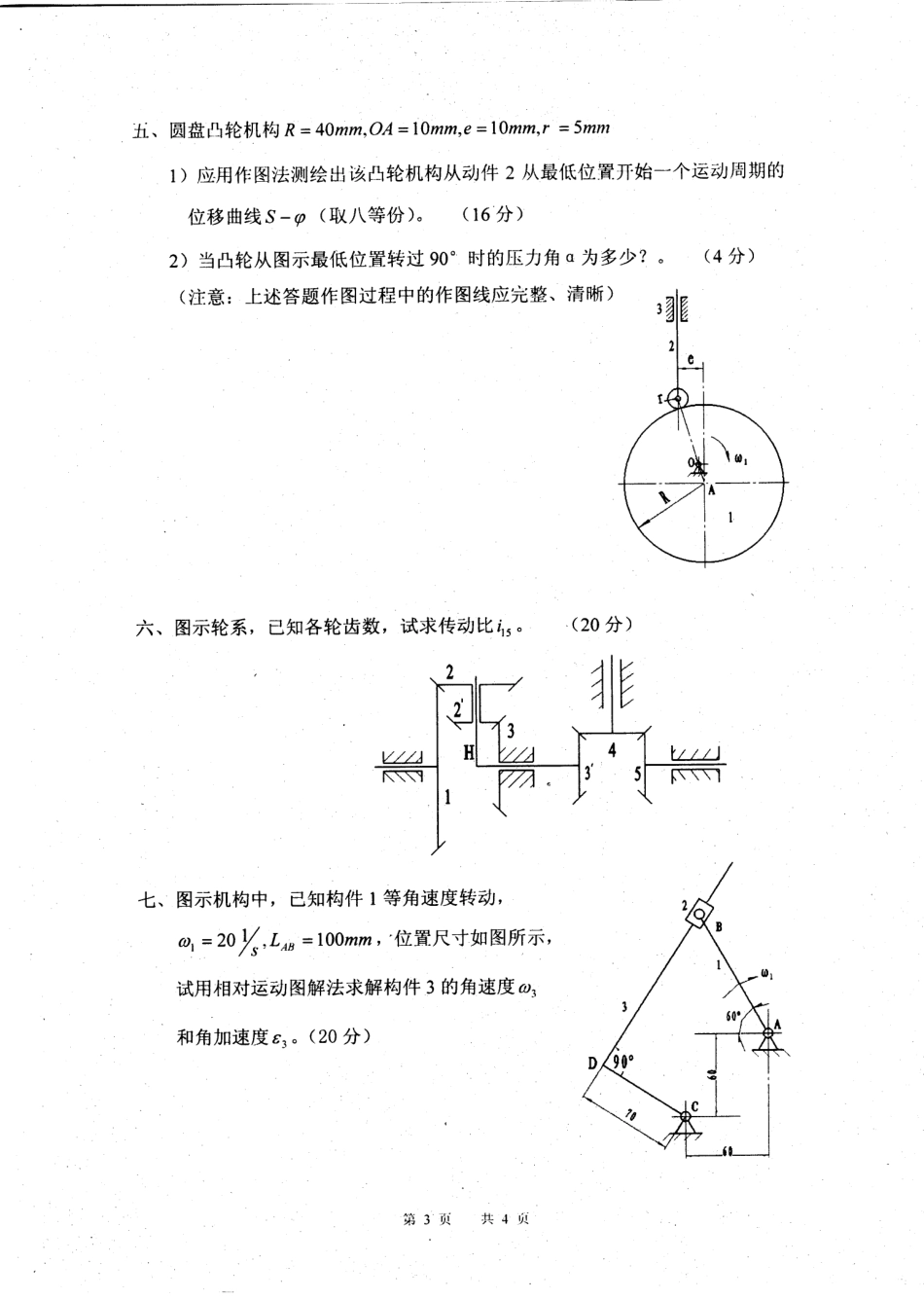

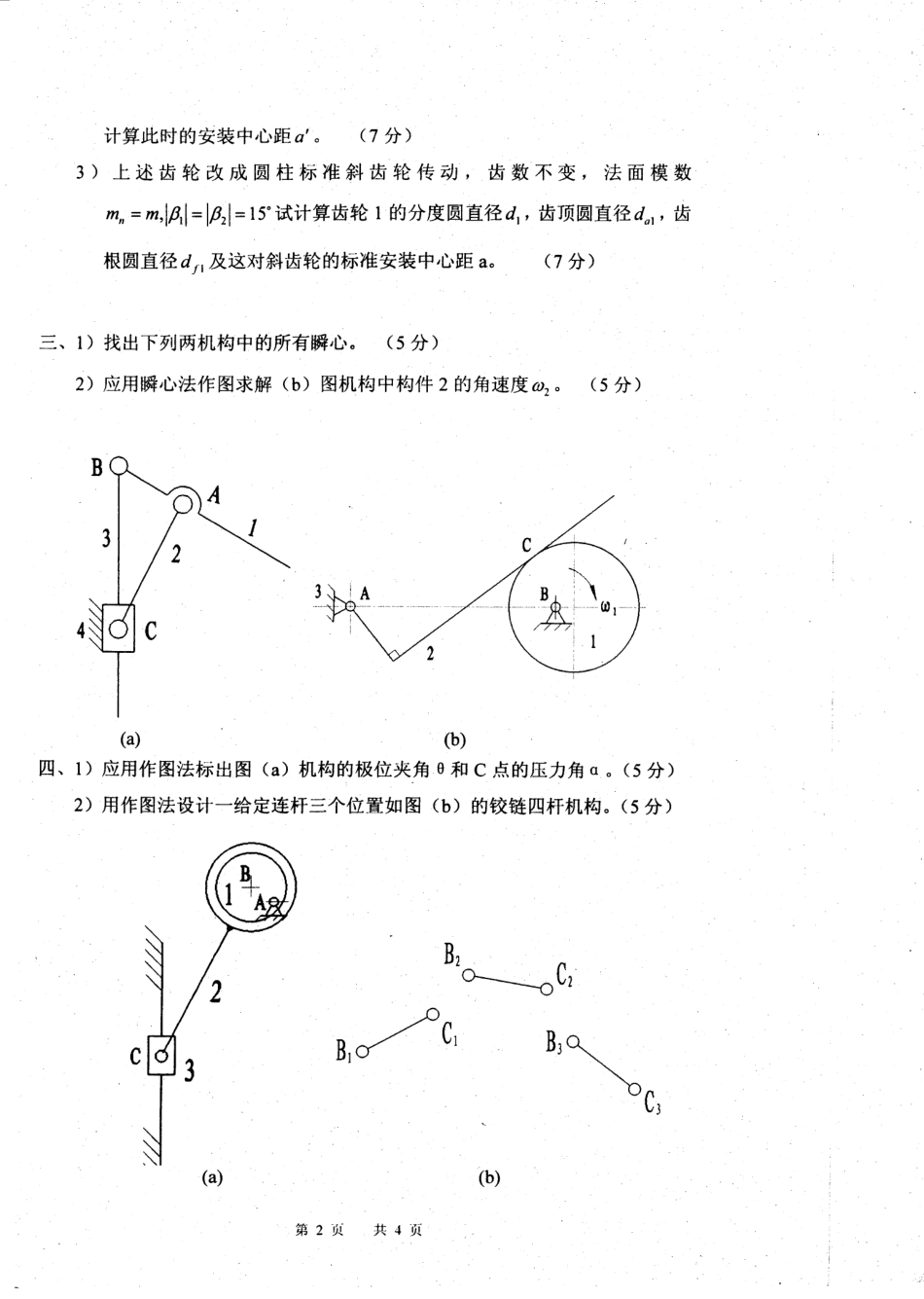

南京理工大学2008年硕士学位研究生入学考试试题试题编号：200801003考试科目：机械原理（满分150分）考生注意：所有答案（包括填空题）按试题序号写在答题纸上，写在试卷上不给分一、1)计算下列机构自由度：(14分)2)指出机构中何处有复合铰链、局部自由度、虚约束；(4分)3)列出机构具有确定运动的条件：(2分)(a)(b)二、进口设备中有一对外啮合齿轮传动，已知，=19，z2=42,测得尺寸为da1=105mm,dn=82.5mm,da2=220mm,d/2=197.5mm,a=20。1)判断这对齿轮是否是标准齿轮？并求出对应m,h,c。(6分)2)若这对齿轮安装后啮合角=2314，证明能否保证连续传动即=1？第1页共4页计算此时的安装中心距a。（7分)3)上述齿轮改成圆柱标准斜齿轮传动，齿数不变，法面模数mn=m,=B,=15试计算齿轮1的分度圆直径d,齿顶圆直径d。1,齿根圆直径dn及这对斜齿轮的标准安装中心距a。(7分)三、1)找出下列两机构中的所有瞬心。(5分)2)应用瞬心法作图求解(b)图机构中构件2的角速度心2。(5分)(a)(b)四、1)应用作图法标出图(a)机构的极位夹角0和C点的压力角a。(5分)2)用作图法设计一给定连杆三个位置如图(b)的铰链四杆机构。(5分)BAoC:B;a(a(b)第2页：共4页八、有一盘形回转体，出于盘中开了3个孔，方位如图所示，去除的质量分别为m,=10kg,m2=20kg,m3=10kg，片=50mm,5=75mm,5=50mm,要保持回转体的平衡，试问应在什么位置去除多大平衡质量，设去重质量至中心半径r6=70mm。(10分)九、图示机构，已知机构尺寸和位置，齿轮1、2、3及构件H组成一行星轮系，齿轮的齿数为，2，活塞上的驱动力为F3,齿轮1上的阻力矩为M1,构件4,5受到的重力为G,G,不计其余构件的重力，求换算到构件H上的等效驱动力矩M:(或等效驱动力Fa)和等效阻力矩M,(10分)03十、图示缓冲器中，已知滑块倾角为，各摩擦面间的摩擦系数为，弹簧压力为Q,求力P的大小和该机构的机械效率。(10分)277X7777第4页，共4页
