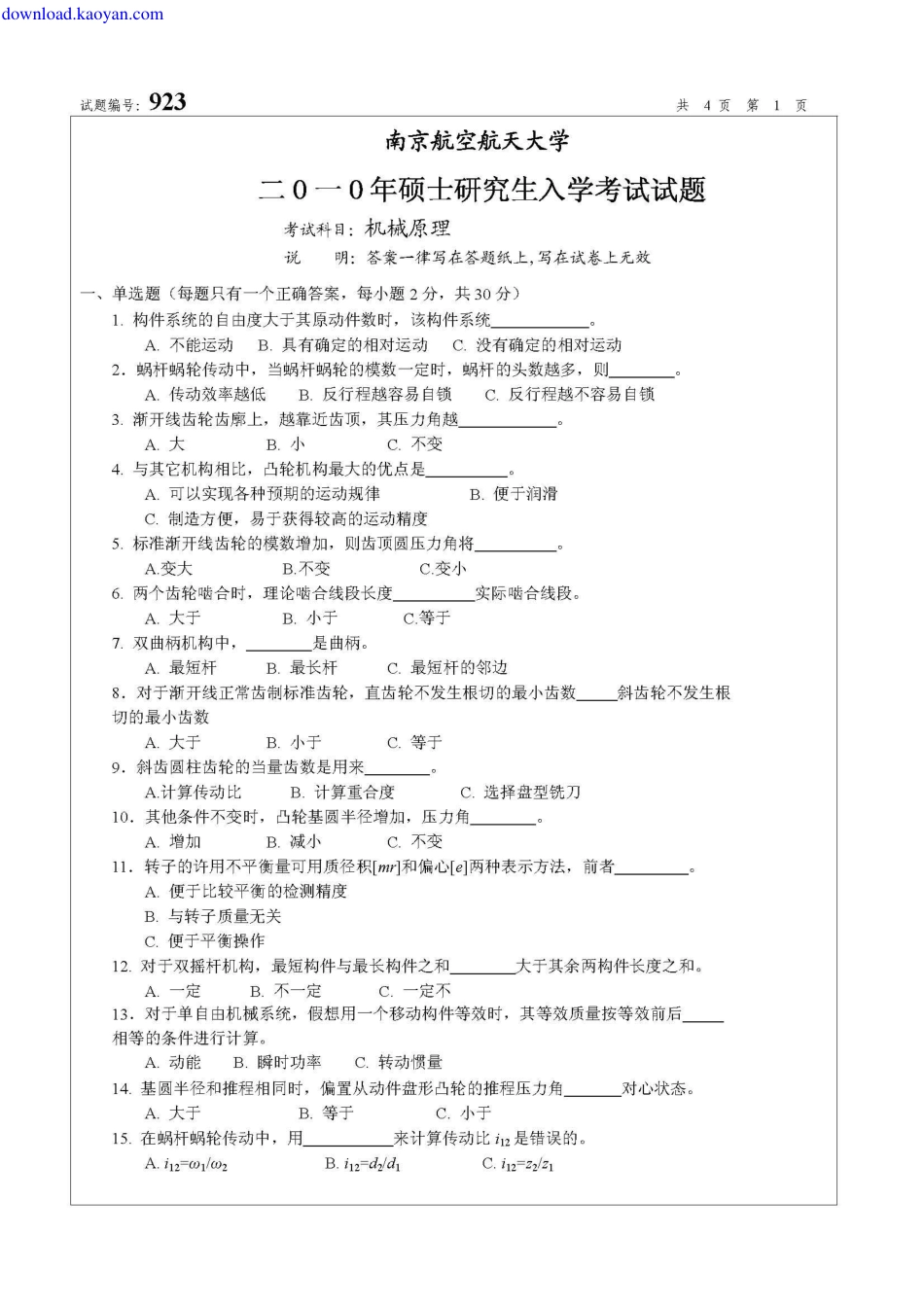

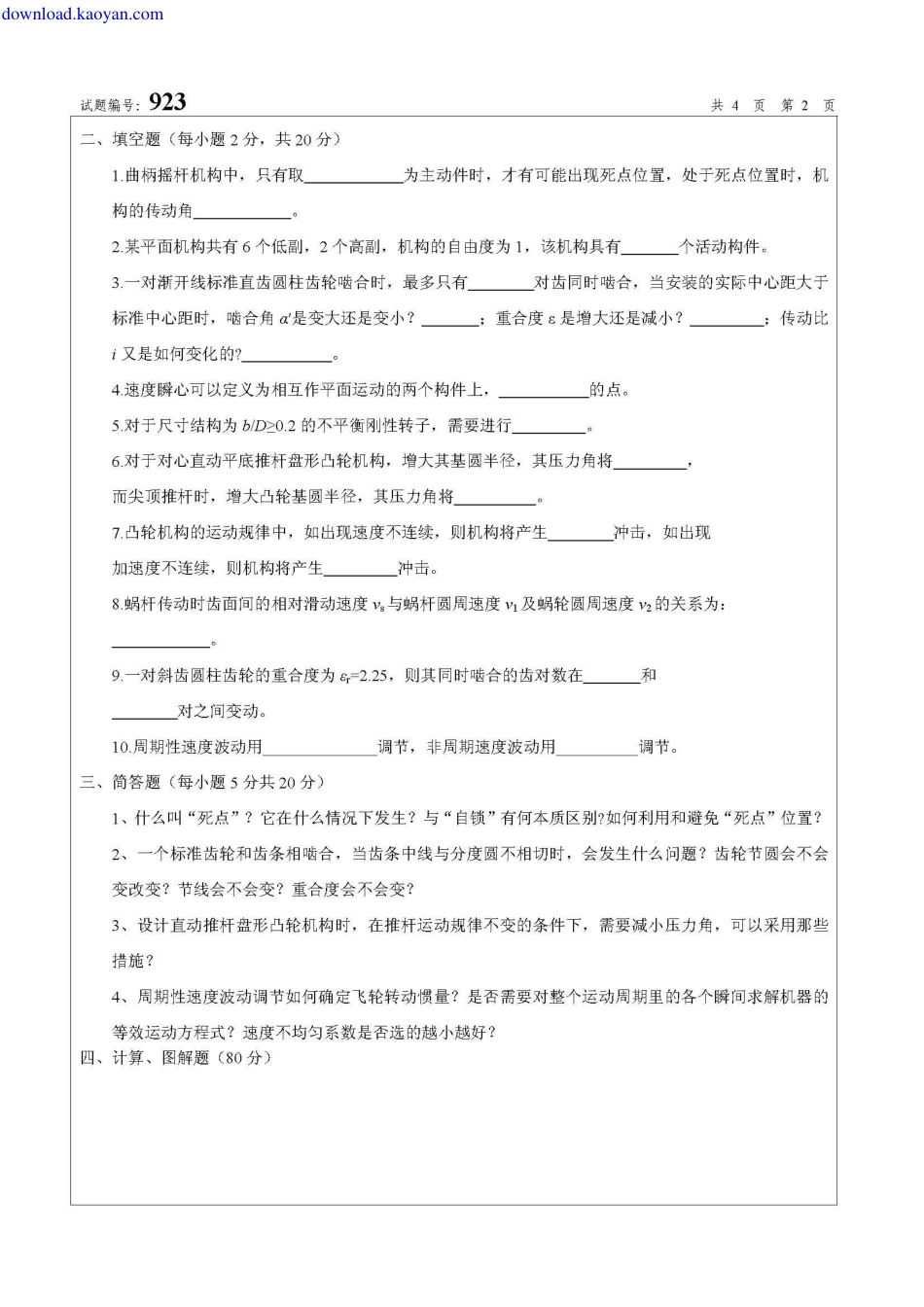

试题编号：923共4页第1页南京航空航天大学二0一0年硕士研究生入学考试试题考试科目：机械原理说明：答案一律写在答题纸上，写在试卷上无效一、单选题（每题只有一个正确答案，每小题2分，共30分）1.构件系统的自由度大于其原动件数时，该构件系统A.不能运动B.具有确定的相对运动C.没有确定的相对运动2.蜗杆蜗轮传动中，当蜗杆蜗轮的模数一定时，蜗杆的头数越多，则A.传动效率越低B.反行程越容易自锁C.反行程越不容易自锁3.渐开线齿轮齿廓上，越靠近齿顶，其压力角越A.大B.小C.不变4.与其它机构相比，凸轮机构最大的优点是A.可以实现各种预期的运动规律B.便于润滑C.制造方便，易于获得较高的运动精度5.标准渐开线齿轮的模数增加，则齿顶圆压力角将A.变大B.不变C.变小6.两个齿轮啮合时，理论啮合线段长度实际啮合线段。A.大于B.小于C.等于7.双曲柄机构中，是曲柄。A.最短杆B.最长杆C.最短杆的邻边8,对于渐开线正常齿制标准齿轮，直齿轮不发生根切的最小齿数斜齿轮不发生根切的最小齿数A.大于B.小于C.等于9.斜齿圆柱齿轮的当量齿数是用来A计算传动比B.计算重合度C.选择盘型铣刀10.其他条件不变时，凸轮基圆半径增加，压力角A.增加B.减小C.不变11.转子的许用不平衡量可用质径积m和偏心e两种表示方法，前者A.便于比较平衡的检测精度B.与转子质量无关C.便于平衡操作12.对于双摇杆机构，最短构件与最长构件之和大于其余两构件长度之和。A.一定B.不一定C.一定不13.对于单自由机械系统，假想用一个移动构件等效时，其等效质量按等效前后相等的条件进行计算。A.动能B.瞬时功率C.转动惯量14.基圆半径和推程相同时，偏置从动件盘形凸轮的推程压力角对心状态。A.大于B.等于C.小于15.在蜗杆蜗轮传动中，用来计算传动比2是错误的。A.i1201/o2B.i12d2/d1C.i12-22/试题编号：923共4页第2页二、填空题（每小题2分，共20分）1曲柄摇杆机构中，只有取为主动件时，才有可能出现死点位置，处于死点位置时，机构的传动角2.某平面机构共有6个低副，2个高副，机构的自由度为1，该机构具有个活动构件。3.一对渐开线标准直齿圆柱齿轮啮合时，最多只有对齿同时啮合，当安装的实际中心距大于标准中心距时，啮合角d是变大还是变小？；重合度是增大还是减小？；传动比i又是如何变化的？4速度瞬心可以定义为相互作平面运动的两个构件上，的点。5.对于尺寸结构为b/D0.2的不平衡刚性转子，需要进行6.对于对心直动平底推杆盘形凸轮机构，增大其基圆半径，其压力角将而尖顶推杆时，增大凸轮基圆半径，其压力角将7,凸轮机构的运动规律中，如出现速度不连续，则机构将产生冲击，如出现加速度不连续，则机构将产生冲击。8.蜗杆传动时齿面间的相对滑动速度y,与蜗杆圆周速度M及蜗轮圆周速度2的关系为：9.一对斜齿圆柱齿轮的重合度为6=2.25，则其同时啮合的齿对数在和对之间变动。10.周期性速度波动用调节，非周期速度波动用调节。三、简答题（每小题5分共20分）1、什么叫“死点”？它在什么情况下发生？与“自锁”有何本质区别？如何利用和避免“死点”位置？2、一个标准齿轮和齿条相啮合，当齿条中线与分度圆不相切时，会发生什么问题？齿轮节圆会不会变改变？节线会不会变？重合度会不会变？3、设计直动推杆盘形凸轮机构时，在推杆运动规律不变的条件下，需要减小压力角，可以采用那些措施？4、周期性速度波动调节如何确定飞轮转动惯量？是否需要对整个运动周期里的各个瞬间求解机器的等效运动方程式？速度不均匀系数是否选的越小越好？四、计算、图解题(80分)试题编号：923共4页第3页1、(10分)试计算下图所示机构的自由度，指出其中的复合铰链、局部自由度和虚约束。oG(注：HFI=90FG=GH=GI题1.1图题1.2图2、(15分)在图示机构中，己知laD=300mm,lcn=200mm,o1=o2=45，构件1以匀角速01=20rad/s,逆时针旋转，试求解：(1)取0.1mm/mm,绘机构运动简图(3分)：(2)标出机构中构件的所有瞬心(6分)：(3)用作图法求出构件3的角速度3(6分)。7774题2图3、(10分)图示摆动滚子从动件盘形凸轮机构中，凸轮为一半径为R的偏心圆盘，几何中心距凸轮旋转中心的距离LoA-R/2,滚子半径Rr。(1)作图求出C点接触到D点接触过程中，凸轮转角6和从动件摆角0(4分)：(2)在图中标出从动件在D点接触时的压力角a(3分)；(3)如果压力角超标，改变那些基本尺寸可以改变压力角的大小(3分)？DT7773题3图试题编号：923共4页第4页4、(10分)已知一对无齿侧间隙安装的正常齿渐开线外啮合标准齿轮传动，其中z1=19,2=42,模数m5mm,分度圆压力角a=20。求实际啮合线的长度BB,基圆齿距及重合系数，并求一对轮齿自开始啮合至终止啮合时轮1所转过的角度15.(10分)设计一曲柄滑块机构，曲柄为原动件。已知曲柄长度1=15mm,偏距e=10mm,要求最小传动角mn=60。(1)用图解法确定连杆的长度c,保留作图线(3分)：(2)画出滑块的极限位置(3分)：(3)标出极位夹角及行程(2分)：(4)确定行程速比系数K(2分)。6.(15分)在图示轮系中，已知Z1=18,Z2=24,Z4=18,Zs=42,Z6=20,Z40求：1)假定轴C固定，如果齿轮2以转速800rmin顺时针（向下）回转，那么轴B的转速和方向如何(8分)？2)如果A轴和B轴都以转速360rmin逆时针回转，那么C轴的转速和方向如何(7分)？(42)(20)5(24)LAa477n(18)Aaern(40)(18)题6图7.(10分)某机组作用在主轴上的阻力矩变化曲线M-0已知，主轴上的驱动力矩M为常数，主轴平均角速度wm=25rad/s,安装在主轴上的飞轮转动惯量J=25.13Kgm2,求解：(1)驱动力矩M(3分)：(2)最大盈亏功Amx(4分)：(3)稳定转动时主轴的最大角速度wmm和最小角速度0min(3分)。M(Nm)】M005r3沉242题7图
