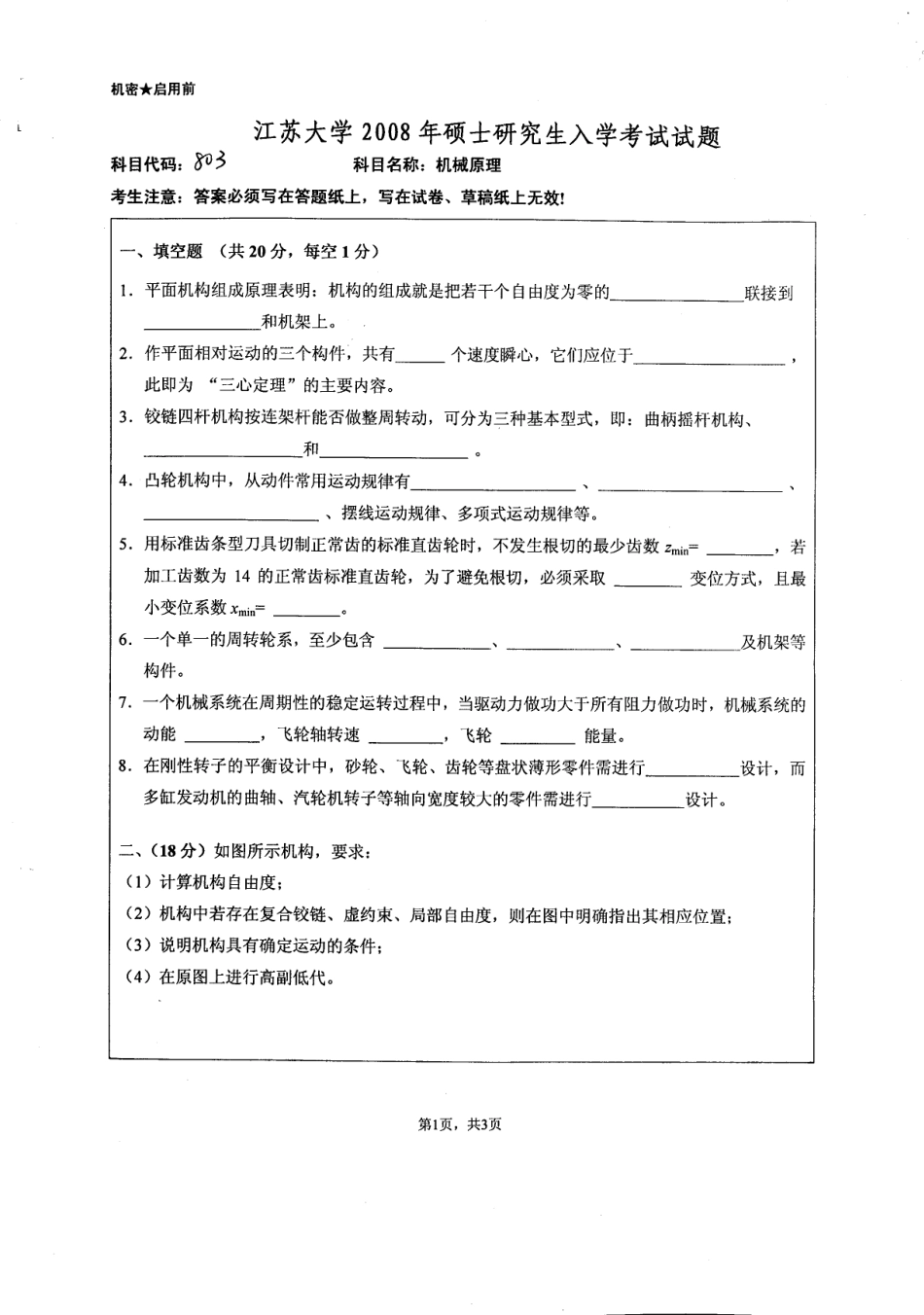

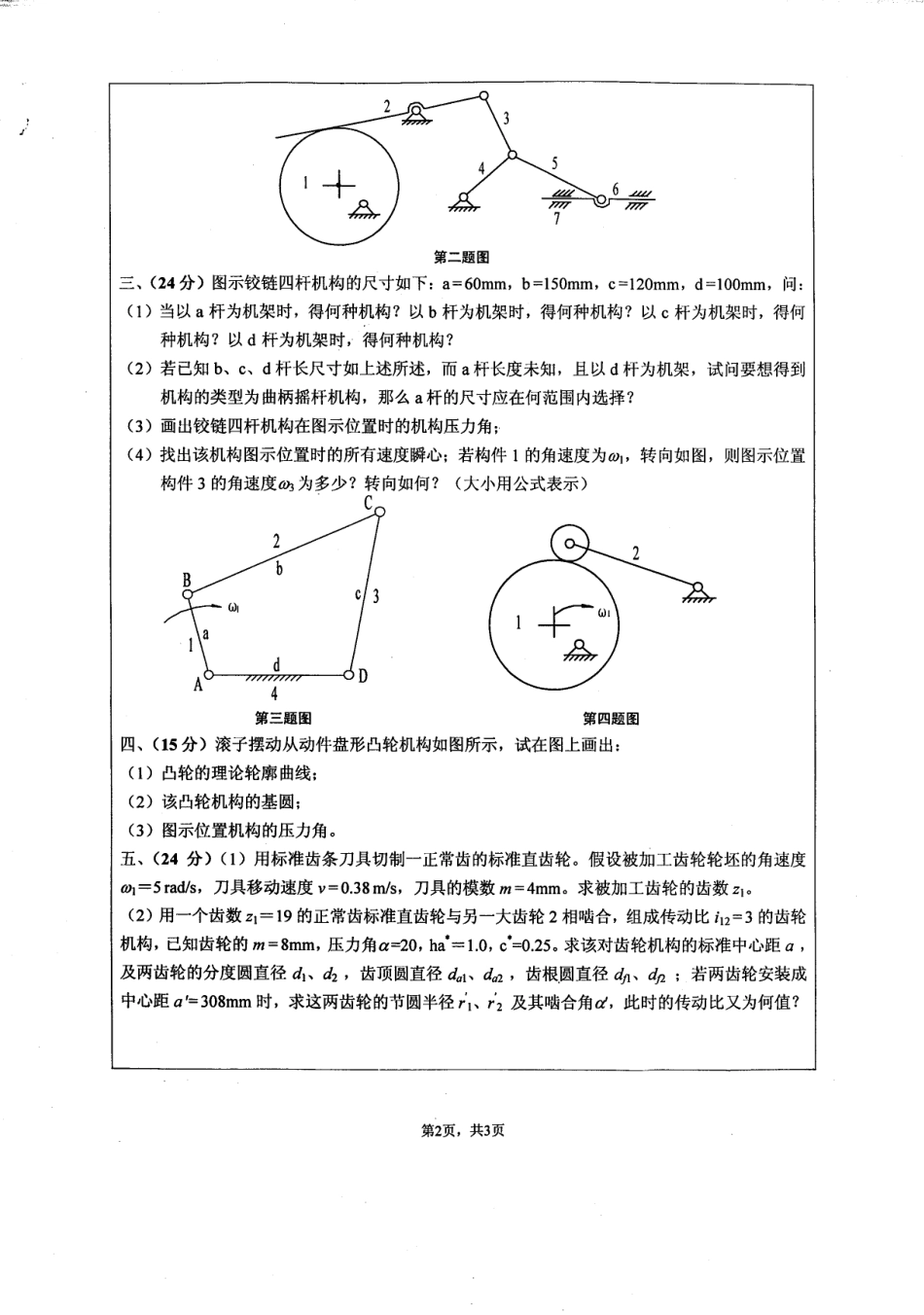

机密启用前江苏大学2008年硕士研究生入学考试试题科目代码：8沉3科目名称：机械原理考生注意：答案必须写在答题纸上，写在斌卷、草稿纸上无效！一、填空题（共20分，每空1分）1.平面机构组成原理表明：机构的组成就是把若干个自由度为零的联接到和机架上。2.作平面相对运动的三个构件，共有个速度瞬心，它们应位于此即为“三心定理”的主要内容。3.铰链四杆机构按连架杆能否做整周转动，可分为三种基本型式，即：曲柄摇杆机构、和4.凸轮机构中，从动件常用运动规律有、摆线运动规律、多项式运动规律等。5.用标准齿条型刀具切制正常齿的标准直齿轮时，不发生根切的最少齿数m=若加工齿数为14的正常齿标准直齿轮，为了避免根切，必须采取变位方式，且最小变位系数xmin=6.一个单一的周转轮系，至少包含及机架等构件。7.一个机械系统在周期性的稳定运转过程中，当驱动力做功大于所有阻力做功时，机械系统的动能,飞轮轴转、一，飞轮能量。8.在刚性转子的平衡设计中，砂轮、飞轮、齿轮等盘状薄形零件需进行设计，而多缸发动机的曲轴、汽轮机转子等轴向宽度较大的零件需进行设计。二、(18分)如图所示机构，要求：(1)计算机构自由度：(2)机构中若存在复合铰链、虚约束、局部自由度，则在图中明确指出其相应位置：(3)说明机构具有确定运动的条件：(4)在原图上进行高副低代。第1页，共3页2856第二题图三、(24分)图示铰链四杆机构的尺寸如下：a=60mm,b=150mm,c=120mm,d=100mm,问：(1)当以a杆为机架时，得何种机构？以b杆为机架时，得何种机构？以c杆为机架时，得何种机构？以d杆为机架时，得何种机构？(2)若已知b、c、d杆长尺寸如上述所述，而a杆长度未知，且以d杆为机架，试问要想得到机构的类型为曲柄摇杆机构，那么a杆的尺寸应在何范围内选择？(3)画出铰链四杆机构在图示位置时的机构压力角：(4)找出该机构图示位置时的所有速度瞬心；若构件1的角速度为，转向如图，则图示位置构件3的角速度仙为多少？转向如何？（大小用公式表示）24第三题图第四题图四、(15分)滚子摆动从动件盘形凸轮机构如图所示，试在图上画出：(1)凸轮的理论轮廓曲线：(2)该凸轮机构的基圆；(3)图示位置机构的压力角。五、(24分)（(1)用标准齿条刀具切制一正常齿的标准直齿轮。假设被加工齿轮轮坯的角速度仙=5rad/s,刀具移动速度v=0.38ms,刀具的模数m=4mm。求被加工齿轮的齿数z1。(2)用一个齿数1=19的正常齿标准直齿轮与另一大齿轮2相啮合，组成传动比2=3的齿轮机构，已知齿轮的m=8mm,压力角a=20,ha=1.0,c-0.25。求该对齿轮机构的标准中心距a,及两齿轮的分度圆直径d、d,齿顶圆直径d1、d2,齿根圆直径dh、d2;若两齿轮安装成中心距a=308mm时，求这两齿轮的节圆半径r1、r2及其啮合角d,此时的传动比又为何值？第2页，共3页六、(18分)图示轮系中，已知蜗杆1为双头右旋蜗杆，蜗轮2的齿数2=60，其余各齿轮齿数如下：z3=100,z4=z6=40,z5=20,当蜗杆1以n1=900rmin的转速并按图示方向运转时，求齿轮6的转速6的大小及方向。nM(No)1002/34/32第六题图第七题图七、(18分)已知某机器主轴转动一周为一个稳定运动循环，取主轴为等效构件，其等效阻力矩M如图所示，设等效驱动力矩M为常数，除飞轮以外其它运动构件的等效转动惯量均可忽略不计。当主轴平均转速nm=l000rmin时，要使主轴的运动不均匀系数8=0.02，求：(1)主轴上的等效驱动力矩Md的值：(2)主轴的最大转速nmax和最小转速nmin,以及它们出现的位置；(3)机器的最大盈亏WM:(4)安装在主轴上的飞轮的转动惯量。八、（13分)如图一均质钢盘，工艺要求在钢盘位置I和处各钻直径为d=50mm和=60mm的通孔，位置如图，其中=100mm,r2=200mm,为了使钢盘平衡，拟在r=200mm的圆周上再制一通孔，试求该通孔的直径d及其位置。459第八题图第3页，共3页
