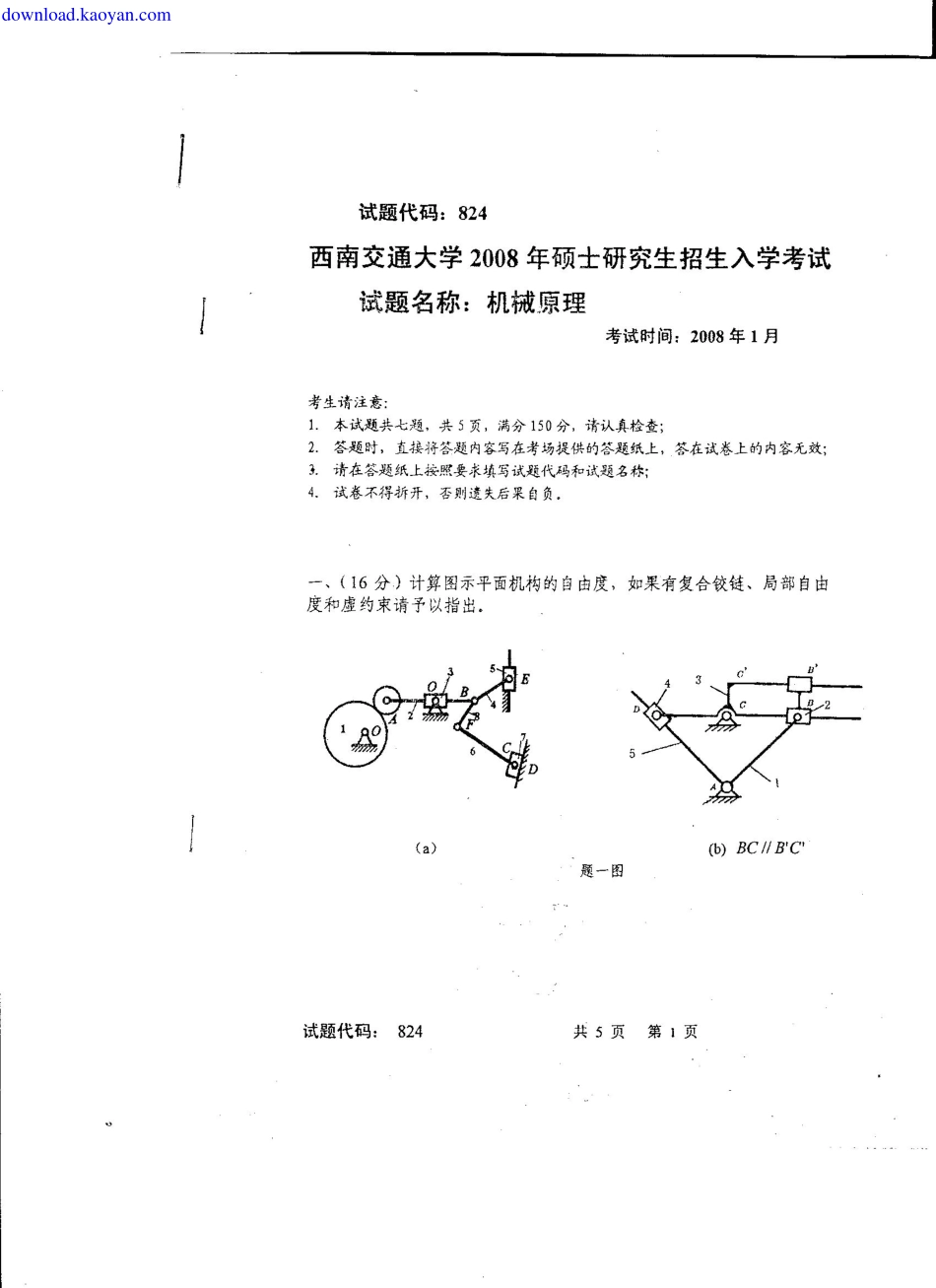

2008年西南交通大学机械原理考研试题.pdf

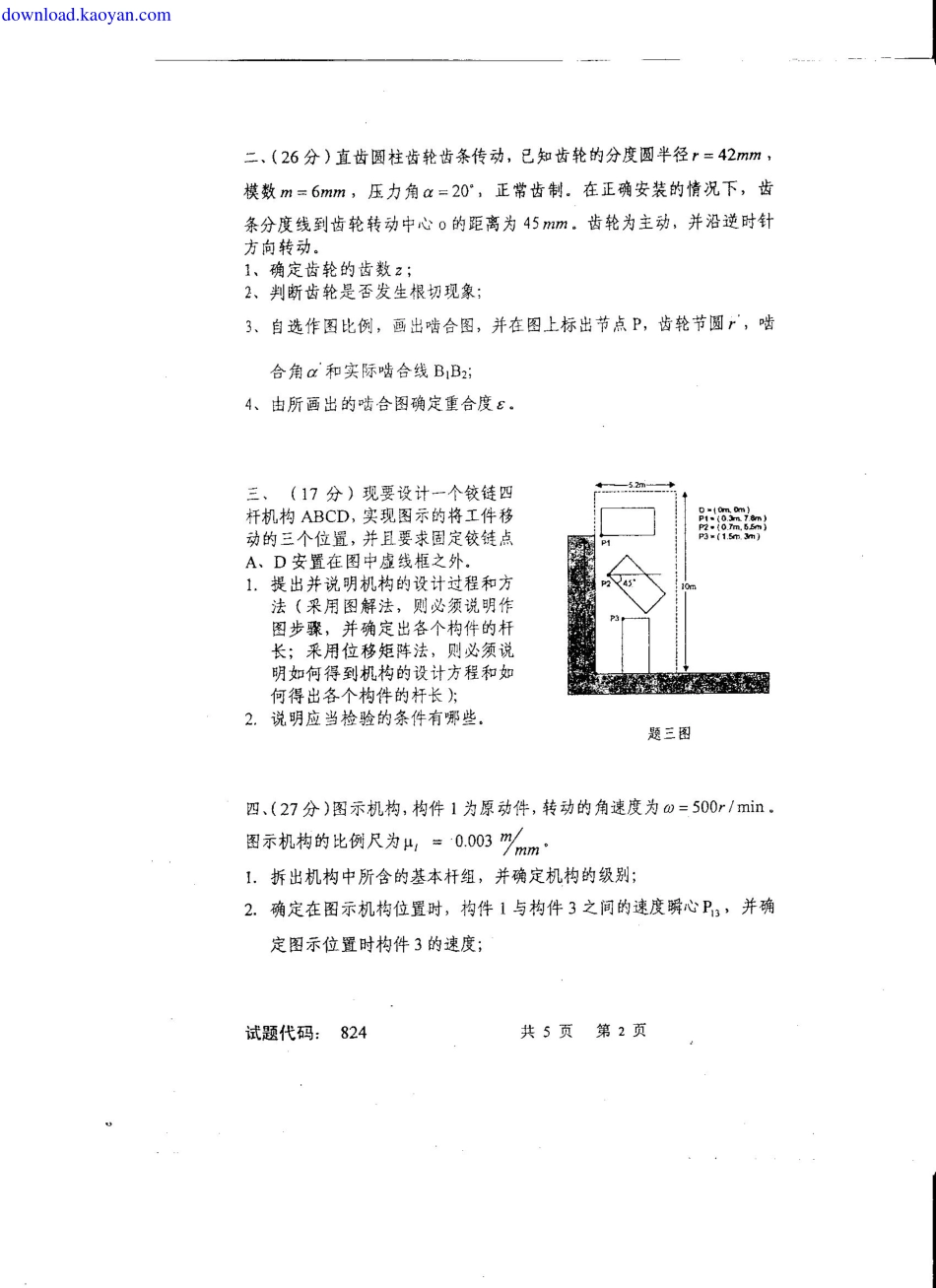

二、（26分)直齿圆柱齿轮齿条传动，已知齿轮的分度圆半径r=42mm,模数m=6mm,压力角a=20，正常齿制.在正确安装的情况下，齿条分度线到齿轮转动中心0的距离为45mm。齿轮为主动，并沿逆时针方向转动。1、确定齿轮的齿数z;2、判断齿轮是否发生根切现象；3、自选作图比例，画出啮合图，并在图上标出节点P,齿轮节圆r,啮合角a和实际啮合线B1B24、由所画出的啮合图确定重合度。三、(17分)现要设计一个较链四52m杆机构ABCD,实现图示的将工件移动的三个位置，并且要求固定铰链点315m.mA、D安置在图中虚线框之外.1,提出并说明机构的设计过程和方法（采用图解法，则必须说明作图步骤，并确定出各个构件的杆长；采用位移矩阵法，则必须说明如何得到机构的设计方程和如何得出各个构件的杆长方2.说明应当检验的条件有哪些。题三图四、(27分)图示机构，构件1为原动件，转动的角速度为0=500r1min.图示机构的比例尺为，=0.003m/mm1.拆出机构中所含的基本杆组，并确定机构的级别；2.确定在图示机构位置时，构件1与构件3之间的速度瞬心P。,并确定图示位置时构件3的速度；试题代码：824共5页第2页3.确定图示位置时构件2上绝对速度为零的点的位置.G艺E题四图题五图五、(28分)图示轮系，如果已知各个齿轮的齿数。电机M的转速M=100rad1s、转向如图所示.1.确定齿轮4转速的大小和转动方向；2.如果所有齿轮均为标准齿轮，且为标准安装，问各个齿轮的模数应当满足什么样的关系？3.如果取构件H为等效构件，电动机M的等效驱动力矩M州=1000-SH(Nm)，等效阻力矩可近似为常数MH=250(Nm),等效转动惯量也近似为常数Jw=82gm2.求构件H从起动到ow=100rad/s所需要的时间1.试题代码：824共5页第3页
