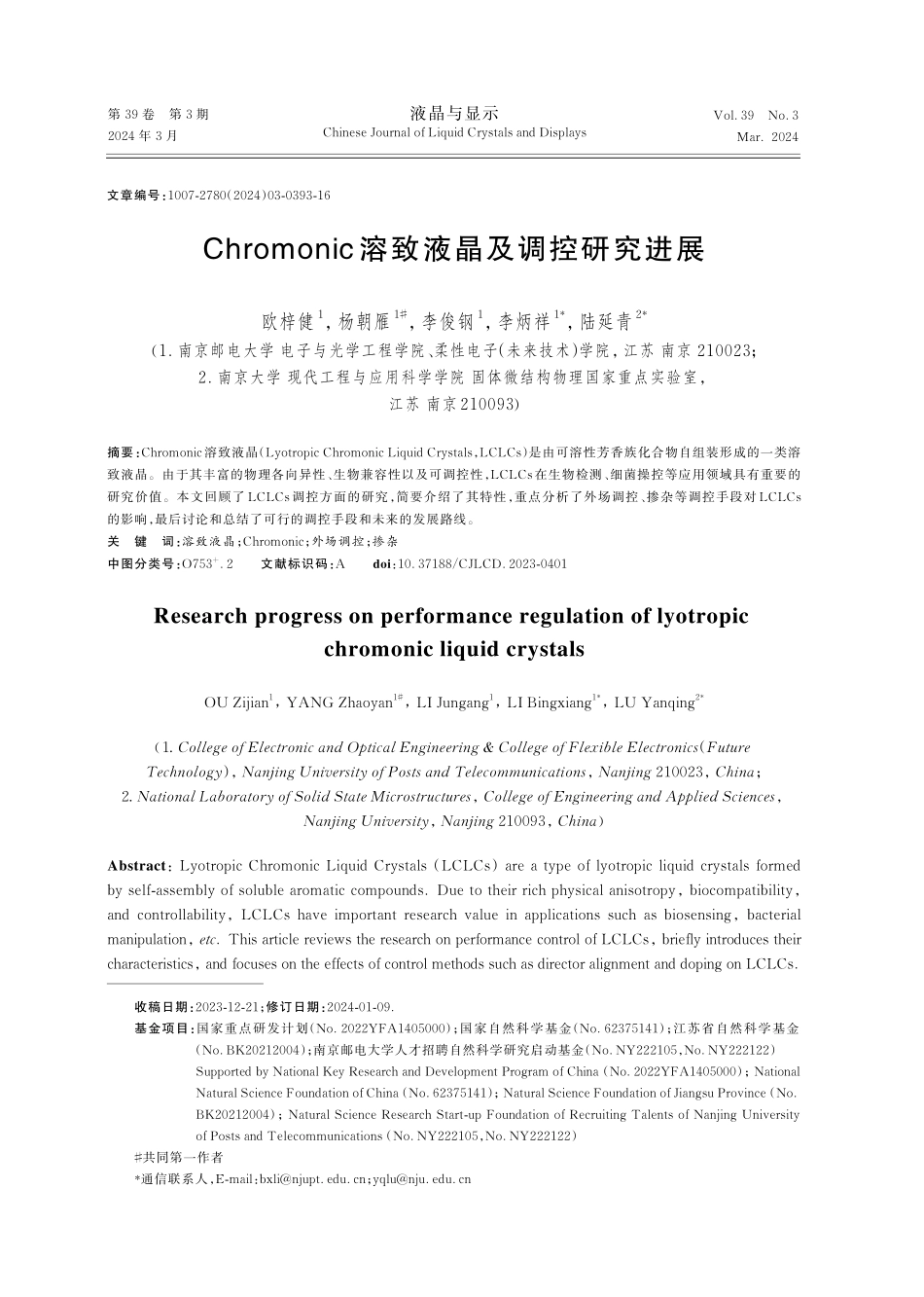

第 39 卷 第 3 期2024 年 3 月Vol.39 No.3Mar.2024液晶与显示Chinese Journal of Liquid Crystals and DisplaysChromonic溶致液晶及调控研究进展欧梓健1，杨朝雁1#，李俊钢1，李炳祥1*，陆延青2*（1.南京邮电大学 电子与光学工程学院、柔性电子（未来技术）学院，江苏 南京 210023；2.南京大学 现代工程与应用科学学院 固体微结构物理国家重点实验室，江苏 南京 210093）摘要：Chromonic溶致液晶（Lyotropic Chromonic Liquid Crystals，LCLCs）是由可溶性芳香族化合物自组装形成的一类溶致液晶。由于其丰富的物理各向异性、生物兼容性以及可调控性，LCLCs在生物检测、细菌操控等应用领域具有重要的研究价值。本文回顾了 LCLCs调控方面的研究，简要介绍了其特性，重点分析了外场调控、掺杂等调控手段对 LCLCs的影响，最后讨论和总结了可行的调控手段和未来的发展路线。关键词：溶致液晶；Chromonic；外场调控；掺杂中图分类号：O753+.2 文献标识码：A doi：10.37188/CJLCD.2023-0401Research progress on performance regulation of lyotropic chromonic liquid crystalsOU Zijian1，YANG Zhaoyan1#，LI Jungang1，LI Bingxiang1*，LU Yanqing2*（1.College of Electronic and Optical Engineering&College of Flexible Electronics（Future Technology），Nanjing University of Posts and Telecommunications，Nanjing 210023，China；2.National Laboratory of Solid State Microstructures，College of Engineering and Applied Sciences，Nanjing University，Nanjing 210093，China）Abstract：Lyotropic Chromonic Liquid Crystals（LCLCs）are a type of lyotropic liquid crystals formed by self-assembly of soluble aromatic compounds.Due to their rich physical anisotropy，biocompatibility，and controllability，LCLCs have important research value in applications such as biosensing，bacterial manipulation，etc.This article reviews the research on performance control of LCLCs，briefly introduces their characteristics，and focuses on the effects of control methods such as director alignment and doping on LCLCs.文章编号：1007-2780（2024）03-0393-16收稿日期：2023-12-21；修订日期：2024-01-09.基金项目：国家重点研发计划（No.2022YFA1405000）；国家自然科学基金（No.62375141）；江苏省自然科学基金（No.BK20212004）；南京邮电大学人才招聘自然科学研究启动基金（No.NY222105，No.NY222122）Supported by National Key Research and Development Program of China（No.2022YFA1405000）；National Natural Science Foundation of China（No.62375141）；Natural Science Foundation of Jiangsu Province（No.BK20212004）；Natural Science Research Start-up Foundation of Recruiting Talents of Nanjing University of Posts and Telecommunications（No.NY222105，No.NY222122）#共同第一作者*通信联系人，E-mail：；第 39 卷液晶与显示Finally，feasible control methods and possible future development routes are discussed and summarized.Key words：lyotropic liquid crystals；chromonic；external field regulation；doping1 引言液晶（liquid crystals，LCs）是介于各向同性液态和晶体之间的中间态。液晶同时具有液体的流动性和晶体的各向异性，可通过外场、掺杂等手段对其进行调控。近年来，液晶的调控手段呈现多样化和复杂化的趋势1-4。液晶可分为热致液晶（Thermotropic Liquid Crystals，TLCs）和溶致液晶（Lyotropic Liquid Crystals，LLCs）。不同于热致液晶，溶致液晶的物理性质如相态、相变温度、弹性系数等受到溶质浓度和温度双重维度的影响，除此之外，外界激励亦可使其相关性质发生变化5。有一类溶致液晶的分子结构基本呈圆盘状或板状、具有芳香族核心、同时亲水离子或增溶基团排列在分子周围，通常不具备明显的表面活性。其分子在溶液中聚集时，不成胶束，而是面对面堆叠成超分子聚集体。常用作抗喘药的色甘酸钠（Disodium Cromoglycate，DSCG）是此类液晶的一个典型代表。正是基于 DSCG中的双色胺结构，1984年来自英国利兹大学的 T K Attwood和J E Lydon6将其命名为Chromonic溶致液晶（Lyotropic Chromonic Liquid Crystals，LCLCs）。LCLCs是一种以平面分子柱状排列为特征的溶致液晶。Chromonic 溶致液晶具有与热致液晶类似的向列相、近晶相和胆甾相的取向织构，具有向列相（Nematic Phase）和柱状相（M Phase），并且DSCG液晶具有负的光学各向异性n=-0.0187。液晶分子具有长程有序性，通常规定液晶分子的平均指向为液晶的指向矢。用序参量 S来描述液晶的有序程度。由于多样的物理各向异性、可调控性及生物兼容性，LCLCs在多个应用领域均具有重要的研究价值。在生物检测应用领域，LCLCs的光学各向异性和生物兼容性使其能够用于检测如牛血清白蛋白（Bovine Serum Albumin，BSA）或癌症生物标志物 CA125 等免疫复合后的大分子8-10；在细菌操控应用领域中，细菌在具有一定指向矢排列的 LCLCs 中能够沿指向矢方向进行运动，可通过多种手段调控溶致液晶的指向矢方向来操控细菌的运动方向以实现一定的功能和目的11-12。可调控的 LCLCs 不仅能够响应外场调控，还可通过微流控技术和水凝胶技术等新兴技术进行独特的研究和应用。近年来，关于 Chromonic 溶致液晶的综述主要集中在球形手性 LCLCs液滴13和 LCLCs功能材料14方面，而缺少系统介绍 LCLCs 调控手段的文献。在此，本文综述了 LCLCs 调控研究进展。首先，简要介绍了 LCLCs 的分子结构与自组装机制、取向以及弹性常数，以方便理解调控机制；其次，重点阐述了 LCLCs的外场调控以及掺杂对液晶的影响；然后，对应用于 LCLCs调控的新技术如微流控技术和水凝胶进行了简要介绍和分析；最后，讨论并总结了可行的调控手段和未来发展路线。2 Chromonic溶致液晶简介在经典溶致液晶体系，如肥皂、洗涤剂和生物脂类体系中，液晶分子为双亲性分子，即一端亲水，另一端亲油（疏水）15-16。当双亲性分子处于极性溶液（如水）中时，疏水端为避免与溶液接触而自发聚集，这样的自组装行为是疏水相互作用带来的结果。溶液中分子超过一定浓度时会聚集形成胶束，从而大幅降低系统中的自由能。这个浓度被称为临界胶束浓度（Critical Micelle Concentration，CMC）。不同形态的胶束会组装形成不同的晶格结构。Chromonic 溶致液晶具有与上述溶致液晶的共同特性，即相态随溶质浓度的变化而变化。图 1（a）和（b）分别展示了典型热致液晶 5CB（4-戊基-4-联苯甲腈，4-Cyano-4-pentylbiphenyl）和Chromonic 溶致液晶 DSCG、日落黄（Sunset Yellow，SSY）的分子式及等效的分子模型。图 1（c）清楚地显示了液晶各向同性相（Isotropic Phase）、向列相（Nemetic Phase）及近晶相（Smetic Phase）或 M 相与温度或浓度的关系。不同的是，LCLCs分子的亲水和疏水结构并非分布在分子两端，而是在分子中心分布着具有疏水特性的芳香结构，394第 3 期欧梓健，等：Chromonic溶致液晶及调控研究进展在分子的四周分布着具有亲水特性的增溶基团（Solubilizing Group）。因此，不能用疏水相互作用来简单描述 LCLCs 分子的自组装，还需考虑芳香结构的-相互作用。-相互作用会带来两种结构，分别是 H-聚集体和 J-聚集体。H-聚集体的分子面对面堆积，而 J-聚集体中分子堆积存在一个偏移量。这将导致不同的光学结果，即 H-聚集体表现出波长蓝移而 J-聚集体表现为波长红移。研究表明，Chromonic 溶致液晶中聚集体更加倾向于形成柱状结构。这是因为 H-聚集体的结构可以容纳大量分子运动，如旋转和平移，而不会导致时间和空间平均的柱状结构破裂。因此Chromonic溶致液晶中聚集体是以 H-聚集体的形式存在，聚集体内分子等键结合。等键结构（Isodesmic Structure）被用于描述渐进的稳定的聚集体，任意一个分子的加入总是带来相应的自由能增量。等键聚集适用于大部分的 LCLCs，但不适用于描述基于 DSCG 的 Chromonic 溶致液晶17。通过 X射线衍射测量得到 DSCG液晶的分子间距约为0.34 nm18。热力学表明，分子面对面堆积的引力约为 510 kBT19-20，其中 kB 为玻尔兹曼常数，T 为热力学温度。LCLCs分子自组装不能仅考虑疏水效应和-相互作用，还需考虑分子结构、浓度、温度、溶剂极性和离子强度等因素。人们通常将液晶填充到液晶盒中进行研究。液晶盒大多由两个表面具有取向作用的基板组成，取向表面相对，基板间距为微米到亚毫米量级。盒内基本的取向方式有两种：平行取向和垂直取向。平行和垂直取向分别指液晶的指向矢平行或垂直于液晶盒基板。对于热致液晶，为实现平行取向，通常直接摩擦基板或在涂有摩擦取向剂的基板上进行摩擦以使液晶分子平行于基板；为实现垂直取向，通常直接旋涂垂直取向剂。目前研究表明，大多数的平行取向方法都适用LCLCs，而绝大部分垂直取向方法并不适用于此类液晶21-29。Shaban等人10通过在基板上沉积垂直取向剂 DMOAP实现了 SSY液晶的垂直取向。液晶中存在 3 种可能的指向矢形变模式：展曲（Splay）、扭曲（Twist）和弯曲（Bend）。对应的弹性常数分别为K11、K22和K33。Oleg 团队分别于 2012年和 2014年测定了 SSY 和 DSCG 的弹性常数并推导了对应的粘性常数30-31，如表 1所示。其中，DSCG 液晶浓度（质量分数）为 16%，SSY液晶浓度为 29%（质量分数）。DSCG 液晶的弹性常数各向异性最大，且K22的数值较K11和K33小 10倍以上。当几何曲面的主曲率不同时，需考虑鞍展弹性能（Saddle-splay Elastic Energy）的作用，对应的弹性常数为K24。在传统的液晶研究中，弹性常数应符合埃里克森不等式：（1）K11K24；（2）K22 K24；（3）K33 0。而对于液晶浓度图 1（a）典型热致液晶 5CB 的分子式及等效的分子模型；（b）典型 Chromonic溶致液晶 DSCG 和 SSY 的分子式及等效的分子构型；（c）热致液晶 TLCs和溶致液晶 LCLCs的各种相态的分子排列。Fig.1（a）Molecular formula of typical thermotropic liquid crystal 5CB and the equivalent molecular model；（b）Molecular formula of typical lyotropicchromonic liquid crystal DSCG and SSY，the equivalent molecular model is shown on the right；（c）Molecular arrangement of various phases in thermotropic liquid crystals（TLCs）and lyotropic chromonic liquid crystals（LCLCs）.395第 39 卷液晶与显示为 29%的 SSY液晶来说，K24=15.8 pN K22=0.8 pN以及K24 K11=7.4 pN32违反了埃里克森不等式中的（1）和（2），但数值是在假设不等式成 立 时 得 到 的。Paparini 等 人33表 示，在 经 典Oseen-Frank 理论中无法证明 DSCG 液晶存在稳定的扭曲构型，因此提出了一种大胆的想法：（1）常见的对 LCLCs实验现象的解释并不正确；（2）目前的 Oseen-Frank 理论不适用于 LCLCs 弹性能的解释。随后，Paparini34引入一个 4 次扭转项拓展了 Oseen-Frank 弹性能表达式，从而解释了 LCLCs异常的弹性常数关系。弹性常数的确定有助于我们对液晶的指向矢场和系统能量的分 析，可 用 于 液 晶 指 向 矢 形 变 和 缺 陷 形 成 的解释。3 Chromonic溶致液晶调控3.1外场调控总的来说，液晶的物理各向异性可通过外场进行调控。电、光、热、力、磁等外场的作用使得液晶指向矢发生偏转、形变，从而使液晶能够实现丰富多彩的应用。同样地，Chromonic 溶致液晶的物理各向异性亦可通过外场进行调控。LCLCs 分子具有负的抗磁各向异性，即分子平面的法向与磁场方向垂直，聚集体长轴亦垂直于磁场。日落黄 SSY 液晶的抗磁各向异性为=(-7.2 0.7)10-730。2012年，Zhou等人21将磁 Frederiks转变技术应用于 SSY 液晶，在 N 相下 SSY 液晶的弹性系数表现出随温度下降而增加的关系，其中K11增加得较其他两个模量更加明显。这是因为 SSY 液晶中半柔性聚集体的长度随温度降低或浓度增加而增大，表现出热致液晶和经典溶致液晶所不具备的特征。2013 年，Ostapenko 等 人17同 样 利 用 磁 场 调 控LCLCs。不同于 Zhou，这里的液晶处于各向同性I相（Isotropic Phase）。由于具有抗磁各向异性，LCLCs分子在外加磁场诱导下有序排列，使透过的激光相位发生变化，借此反映分子聚集行为。结果表明，等键聚合行为无法描述 DSCG 液晶的自组装。此外，在高磁感应强度的激发下，非手性 LCLCs的圆双折射参数存在非零结果。这可以归因于 Chromonic聚集体内外的相互作用及弹性系数的异常。利用 LCLCs 的抗磁各向异性，Boul等人35实现了实时操控存活于 DSCG 液晶中细菌的运动方向，如图 2（a，b）所示。可预见的是此技术继续发展可实现对细菌运动进行实时且高分辨率的精准调控。Igns-Mullol等人36对处于各向同性环境中的 SSY 液滴施加静态或动态的磁场进行调控。在施加静态磁场时，液滴指向矢垂直磁场排列，与上面的描述一致。变化磁场方向时，液滴构型发生转变，从初始的同心构型转变为双极构型；磁场撤去后，双极构型依然能够存在。同时，受到磁场方向的影响，液滴的对称轴会以一定的速度进行旋转，旋转速度与磁感应强度、液滴大小等因素有关。因此，可以通过外加磁场调节液滴的晶格结构，为基于胶体组装的功能材料开发提供新的见解。图 2（c）展示了动态磁场诱导 LCLCs 液滴的指向矢转变，图 2（d）展示了磁场调节 LCLCs液滴分布的晶格结构。近年来，光场调控液晶取向大放光彩37-40。在 Chromonic 溶致液晶领域中，光场调控同样也适用。早在 20世纪末，Ichimura等人41就发展了LCLCs 的光控取向技术。该技术将具有偏振光响应的偶氮材料涂敷在基板表面，通过掩膜将偏振光投射在指定区域，使偶氮发色团重定向，从而间接取向液晶。利用这样的光控技术，可实现表 1不同液晶的粘弹参数31Tab.1Viscoelastic parameters of different liquid crystals31LCsDSCGSSYPBG5CBK11/pN10.27.47.54.5K22/pN0.70.80.63K33/pN24.98.965.5splay/（kgm-1 s-1）11.7-2.50.088twist/（kgm-1 s-1）10.80.2712.50.094bend/（kgm-1 s-1）0.009-0.0250.015396第 3 期欧梓健，等：Chromonic溶致液晶及调控研究进展亚毫米量级的图案化取向25，42-44，并制备了一种图案化柔性薄膜偏振器，具有较好的化学和机械稳定性，如图 3（a）所示。不久后，数字微镜器件（Digital Micromirror Devices，DMD）的引入使分辨率提高了一个量级7，同时实现了 DSCG 液晶指向矢的任意取向。与传统的摩擦取向相比，光控取向具有高分辨率、可重新配置、制备简便、成本低等优点，有望取代传统的摩擦取向技术45。与传统掩膜光取向技术相比，DMD 光取向技术在液晶图案化空间分辨率极限上得到了提高，在热 致 液 晶 中 达 到 了12 m的 分 辨 率，而 在LCLCs 中的分辨率为5 m。除了需要偶氮层辅助取向的 LCLCs 材料，还存在一种直接具有偏振 响 应 的 LCLCs，即 灿 烂 黄（Brilliant Yellow，BY）46。灿烂黄分子的偶氮基团使其能够在偏振光的引发下有序排列，分散在基质中能够制备出序参量 S高达 0.81的薄膜偏振片。其中，序参量S=12()3 cos2-1，为液晶分子与指向矢的夹角，描述了液晶的有序程度。S=0说明体系内分子无序，S=1表明所有分子均具有一致的朝向。常用S=A-AA+2A来测量序参量，A和A分别是入射光偏振方向垂直或平行于液晶指向矢时的最大吸收值。仅使用光取向技术一般只能达到S=0.5的序参量，而高序参量是光控取向和 BY 的湿度敏感性共同作用的结果。但BY 的湿度响应性在大多数情况下起到相反的作用。为解决这个问题，Hara等人47用阴离子聚硅氧烷覆盖 BY 并用紫外光固化，降低了 BY 的湿度响应性而基本不影响二色性。此外，在长时间的紫外光辐射下，DSCG 液晶发生了相态变化，从 N 相转变为 I+N 相并伴随光学延迟的减小。这可能是因为分子在紫外光诱导下重定向48，如图 3（b）所示。图 3（c）展示了精心设计的指向矢场分布，通过 DMD 光控取向偶氮取向剂可以实现图 3（d）中的 LCLCs任意取向。外力作用通过力的作用位置和方向可分为拉伸、压缩、剪切、扭转等。剪切力是指两股互相图 3（a）图 案 化 柔 性 薄 膜 偏 振 器44；（b）UV 光 诱 导DSCG 液晶相变48；（c）DMD 光控取向的指向矢设计图7；（d）对应的 DSCG液晶图案7。Fig.3（a）Patterned flexible thin film polarizer44；（b）UV light-induced DSCG liquid crystals phase transition 48；（c）Design diagram for DMD light-controlled orientation vector7；（d）Corresponding DSCG liquid crystals pattern7.图 2（a）施加磁场前均一取向的 LCLCs35；（b）施加磁场后 LCLCs中细菌运动方向改变35；（c）动态磁场诱 导 LCLCs 液 滴 指 向 矢 转 变36；（d）磁 场 调 节LCLCs液滴分布的晶格结构36。Fig.2（a）LCLCs with uniform orientation before applying a magnetic field35；（b）Change in bacterial motion direction in LCLCs after applying a magnetic field35；（c）Dynamic magnetic field-induced reorientation of LCLCs droplets36；（d）Magnetic field modulation of lattice structure of LCLCs droplet distribution36.397第 39 卷液晶与显示平行、方向相对的力，能够使物体的不同部分沿着相对运动的方向相对滑动或移动。剪切力可用于 LCLCs 的取向作用，亦可通过剪切作用研究液晶的流动特性和粘度特性。通过调节剪切速率，可以得到不同取向方向的 SSY 液晶49。若速率为较慢的100 m/s，SSY 聚集体倾向于垂直剪切方向排列；若速率为较快的300 m/s，则倾向于平行于剪切方向，如图 4（a）所示，并呈现温度相关性，温度越高，取向方向转变的交跃剪切速率越高。上面所述的剪切方式是对覆盖在开放基板上的液晶施加单一方向的剪切力，另一种方法是将液晶置于容器中，圆柱形容器可以通过旋转其中一端的圆盘施加剪切力。在一定的角速度下，LCLCs构型表现为随圆盘半径的变化而变化。一种多畴结构在较高的速率下出现，若剪切 速 率 超 过500 s-1，液 晶 表 现 为 条 纹 图 案50。DSCG 液晶在速率较低时表现为指向矢沿半径方向排列，在速率较高时指向矢沿剪切方向排列，这与上述描述类似。若对这样的装置外加一个磁场，我们可以利用旋转磁场法测量液晶的粘弹特性。结果表明，N 相下 LCLCs旋转粘度与聚集体平均长度的平方成正相关，并且随浓度的增加而增大，随温度的升高而呈指数下降51-52。边界的锚定作用也可用于 LCLCs 指向矢场的调控。摩擦基板可以使 LCLCs 平行取向，其本质是基板经过摩擦后具有一定深度的凹槽，能够引导液晶有序排列。因此，通过控制基板凹槽的方向和深度，可以有效控制指向矢取向。Guo等人53通过双光子激光写入，制备了宽 1 m、深1 m、间距 1 m 的像素化微纳结构，使液晶指向矢能够被精确控制，分辨率可达 2.5 m，并形成任意的二维排列（如+2 拓扑缺陷），如图 4（c）所示。与光控取向技术相比，该技术因不可重写限制了其继续发展。这样的微纳模板可以通过不同的技术手段制备。Kim等人 54 利用Polydimethylsiloxane（PDMS）模具、Polystyrene（PS）图案以及氩离子轰击技术制备了高分辨率（10 nm）和高长宽比（30）的纳米模板。在外加力场和几何约束 条 件 的 共 同 作 用 下，该 纳 米 模 板 能 够 使LCLCs 分子柱良好排列。对于 LCLCs液晶与空气、LCLCs 液晶与玻璃基板这两种交界面，液晶取向相应地分别垂直或平行于交界面。基于此现象，Yun等人56研究了毛细管桥中的 LCLCs，发现在20 m宽的毛细管桥中液晶呈现单轴排列，在50 m宽的桥中表现逃逸构型，在100 m宽的桥中显现手性对称性破裂。同样地，人们也可通过边界的锚定作用使用聚合物薄膜或网络来取向LCLCs57-58。当手性液晶受到温度梯度的影响时，出现非平衡热力学效应，最著名的是热-机械耦合，即莱曼效应（Lehmann Effect）。这种效应被认为是由宏观相和微观分子的手性引起，但实验结果并未证实。非手性的 SSY 液晶形成具有手性的液滴，是由于液滴内部指向矢场的宏观手性对称性破缺和双极型指向矢场的扭曲，液滴手性亦正亦图 4（a）剪切速率诱导 LCLCs 的指向矢取向49；（b）温度梯度诱导的 LCLCs液滴旋转55；（c）设计的高分辨率的微纳表面及对应的 LCLCs取向53。Fig.4（a）Shear rate-induced orientation vector alignment of LCLCs49；（b）Temperature gradient-induced rotation of LCLCs droplets55；（c）Design of high-resolution micro-nano surface and corresponding LCLCs orientation53.398第 3 期欧梓健，等：Chromonic溶致液晶及调控研究进展负55。手性液滴在温度梯度的诱导下进行旋转说明莱曼旋转是指向矢场的手性引起的，旋转的速率与温度梯度、液滴半径和具有温度依赖的弹性系数有关。图 4（b）中 LCLCs液滴在温度梯度的诱导下进行旋转。3.2掺杂作用3.2.1离子盐掺杂离子盐掺杂于 LCLCs的研究可以追溯至 20世纪 80 年代。研究人员发现，钠盐（NaCl）的加入可以调控 DSCG 液晶的相变温度59。Na+的加入延缓了 DSCG 在溶液中的电离过程，从而增加了聚集体的稳定性，而稳定性的提高增加了分子从聚集体中剥离所需的能量，表现为相变温度的提高。在后续的研究中，金属氯化物、甲醇、甘油、铵盐等离子盐和化合物的掺杂使相变温度TI I+N出现多样性变化60，如图 5（a）所示。不同的钠盐对相变温度的影响区别不大，表明阴离子对聚集体不起作用。提高液晶中钠盐的浓度，还会使液晶粘度增加，这种增加不仅存在于向列相中，亦存在于各向同性相中。此外，加入钾盐的相行为与钠盐类似。但加入其他阳离子的相行为与钠盐和钾盐不同。Li+和 NH4+的加入使相边界有较小的上移，而尺度较大的疏水阳离子，如四乙基铵和四丁基铵，使相边界向下移动。基于这种现象，Koizumi等人提出了一种组装机制：仅有掺杂的阳离子参与了聚集体的自组装作用，同时可以作为不同聚集体间的桥梁和分子间的纽带。这解释了相边界和粘度的变化，但不能解释 Mg2+加入时，相边界向负方向移动的现象。因此，组装机制修正为：阳离子直接参与聚集体的堆叠过程60。小的阳离子能更好地嵌入聚集体边界的空腔中，通过相反极性互相吸引，直接促进了分子柱的堆叠；而大的阳离子则无法很好地嵌入，阻碍了分子柱的堆叠，如图 5（a）中插图所示。此机制可以解释掺杂化合物的 DSCG 水溶液的多样化相行为。后续的研究表明，在盐的加入下，聚集体的尺寸和与之相关的各类动力学都没有明显改变61。由此得出结论，DSCG 水溶液相边界的偏移可以归因于阳离子参与组装时氢键数量的变化。图 5（a）不同离子盐对 DSCG 液晶相变温度的影响，插图为可能的阳离子参与组装的机制60；（b）楔形盒中的 LCLCs胆甾相68；（c）手性 LCLCs的指纹织构69；（d）聚合物掺杂形成液滴的光学图像以及形成机制62；（e）表面活性剂掺杂形成液滴的光学图像及形成机制65；（f）PEG 掺杂时形成的类似甜甜圈的缺陷核63；（g）手性 DSCG 液滴形成的 Frank-Pryce织构70；（h）手性 SSY液滴形成的马耳他十字构型71。Fig.5（a）Influence of different ionic salts on the phase transition temperature of DSCG liquid crystals with an illustration of possible mechanisms involving cation assembly60；（b）Cholesteric phase of LCLCs in a wedge cell68；（c）Fingerprint texture of chiral LCLCs69；（d）Optical images of droplets formed by polymer doping and the corresponding formation mechanism62；（e）Optical images of droplets formed by surfactant doping and the corresponding formation mechanism65；（f）Formation of donut-shaped defects by PEG doping63；（g）Frank-Pryce texture formed by chiral DSCG droplets70；（h）Maltese cross configuration formed by chiral SSY droplets71.399第 39 卷液晶与显示3.2.2聚合物和表面活性剂掺杂不同于金属阳离子对 LCLCs 相边界的影响，聚合物的掺杂还会伴随着 LCLCs 相态的改变。DSCG 液晶中存在另外一种聚集机制：分子的芳香核心交替结合，形成线性聚集体，在分子两端通过盐桥形成稳定的结构。当浓度达 到 11%12%时，线性聚集体进一步组合，表现为双极性液滴，能够被偏光显微镜捕获。若加入聚合物，液滴形貌会发生变化。若聚合物的质量占比足够大，“挤压”了 DSCG 的空间，迫使 DSCG 分子聚集在一个较小的空间中，二者热力学上不相容，致使 DSCG 形成圆形的径向液滴。这是一种相分离现象，可参考图 5（d）中的光学图像和相分离示意图。这里使用的聚合物为非离子聚合物（PVP，PAAm，PVA），并且高分子量的聚合物 PAAm 有利于径向液滴的形成62。聚合物 PEG 同样也能诱导 DSCG 液晶的相分离并形成类似甜甜圈的缺陷核18，63，如图 5（f）所示。这种缺陷的几何形状主要取决于 DSCG 和 PEG的浓度，本质上是界面张力和弹性常数K33作用的结果。若将 PEG 的浓度降到一个极低的值，约为 0.001 5 mol/kg，共存相中的 DSCG 液滴呈现 左 旋 或 右 旋 的 光 学 织 构64。然 而 DSCG 和PEG 都是非手性的，这表明发生了手性对称性破裂，液滴左旋和右旋的数量应各占 1/2。手性对称性破裂的原因是 PEG 的加入使K22/K11减小。此外，表面活性剂的加入亦能使 DSCG 形成径向液滴。类似非离子聚合物，非离子和阴离子表面活性剂形成层状结构包裹 DSCG 分子，溶液中同时存在两种结构的液滴65，如图 5（e）所示。液滴的形成是表面活性剂和 LCLCs 分子在溶液中复杂的疏水相互作用，亲水或疏水部分相互吸引以减小系统能量。径向液滴在热力学上比双极性液滴更稳定。阳离子和两性离子表面活性剂不能诱导 DSCG 形成液晶液滴，这是由于表面活性剂的正电荷与 DSCG 的负电荷之间具有较强的相互作用，阻碍了 DSCG 分子组装，从而破坏了液晶的线性结构和液晶相。进一步研究表明，径向液滴的形成还与表面活性剂脂肪链的碳原子数量的奇偶有关，在脂肪链中含有奇数个碳原子的表面活性剂（羧酸酯和硫酸盐头基）比含有偶数个碳原子的表面活性剂能更有效地将 DSCG 乳化成液滴66。表面活性剂不仅能够调控液晶液滴的构型，还能增强 DSCG液晶向列相取向的稳定性67。其中，非离子表面活性剂 Triton X-100 的效果最佳。3.2.3手性剂掺杂若在液晶中添加手性掺杂剂，液晶能够变成手性系统，这样的液晶相被称为胆甾相。在热致液晶中，掺杂手性剂进行研究已经屡见不鲜，而Chromonic溶致液晶中的掺杂研究正在蓬勃发展。研究表明，L-alanine、L-proline、D-glucose、D-fructose 等手性剂的掺杂都能使 DSCG 液晶发生扭转，并且 Cano 楔形法、指纹纹理和 90扭转液晶盒均能用于测量手性液晶的螺距（Pitch）68。螺距是表征胆甾相液晶螺旋超结构的重要参数，为分子指向矢沿着螺旋轴旋转 360的层间距。图 5（b）展示了楔形盒中的手性 LCLCs出现的缺陷线，图 5（c）展示了手性 LCLCs 的胆甾相指纹织构。一部分手性剂产生的螺距的倒数与其浓度成线性关系，而部分手性剂表现出非线性关系。非线性变化的原因可能是手性剂掺杂导致液晶相变温度变化，还可能是手性剂分子与液晶分子相互作用。并且手性剂的掺杂存在一个饱和浓度，限制了 LCLCs 中螺距的降低。手性剂掺杂的一种手性外消旋 LCLCs表现出比其他溶致 液 晶 更 大 的 螺 旋 扭 转 能 力（Helical Twisting Power，HTP）69。HTP 代表光响应手性分子诱导向列相液晶扭曲形成胆甾相液晶的能力，与螺距具有以下关系：Pitch=1/(HTP c)，其中 c 为手性剂的浓度。对 DSCG 液晶来说，手性剂的特性对 HTP 具有不同的作用。疏水的比亲水的手性剂对 HTP 具有更大的作用，且对相变温度影响较大70。这一现象与疏水相互作用有关，疏水分子更容易附着在疏水的聚集体核心中，从而带给系统更多的手性。此外，在处于共存相的手性 LCLCs系统中发现了手性液滴的存在。手性液滴的构型可以为Frank-Pryce织构（常见于手性热致液晶液滴）、马耳他十字构型和一系列未进行命名的构型71-72，如图 5（g，h）所示。Spina等人制备了一种含有手性LCLCs液滴的聚合物薄膜，利用液滴的温度敏感性，可将薄膜用于传感等其他技术中73。更多的拓扑结构和组装机制请读者查阅De Santo等人关400第 3 期欧梓健，等：Chromonic溶致液晶及调控研究进展于手性 Chromonic液滴的综述13。3.3微流控微流控技术利用微米级的通道对少量流体进行精确操控，从而实现制备、反应、分离、检测等基本操作。在微通道中的静态 LCLCs取向和相态与通道尺寸、锚定条件、液晶浓度以及实验时间有关74。当改变通道的纵横比（宽度/深度）时，DSCG 液晶的 N 相-M 相的转变时间发生变化。当宽度增加时，转变时间从45 80 min减少到30 50 min；当深度增加时，转变时间从0 15 min增加到60 75 min。宽度和深度对相态变化时间的贡献是相反的。通道的表面修饰分为Plasma 平行取向和 DMOAP 垂直取向，前者使DSCG 液 晶 M 相 表 现 为 人 字 形 结 构（Herringbone Texture），而后者使通道中呈现球晶织构（Spherulite Textures）。通过与玻璃毛细管中的DSCG 液晶比较，可以认为是 PDMS 的表面属性导致了通道中出现不同的 M 相织构。在制备微流控装置过程中，需用等离子体处理 PDMS，这会增强水的渗透作用，一定程度上影响了 LCLCs的浓度。在此基础上，可以引入疏水的微孔来辅助相态的调控75。图 6（a）为一种典型的微流控装置，图 6（b）展示了微通道的横截面以及内部表面处理后的疏水微孔。若迫使液晶在通道中流动，在
