一建-建筑-考点精析01讲义.pdf

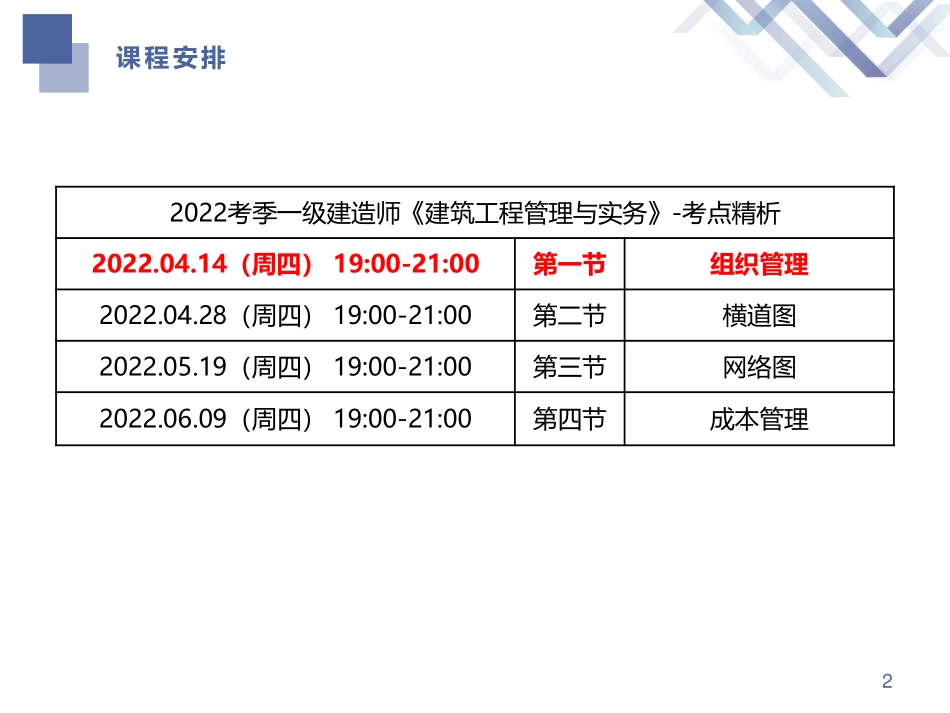

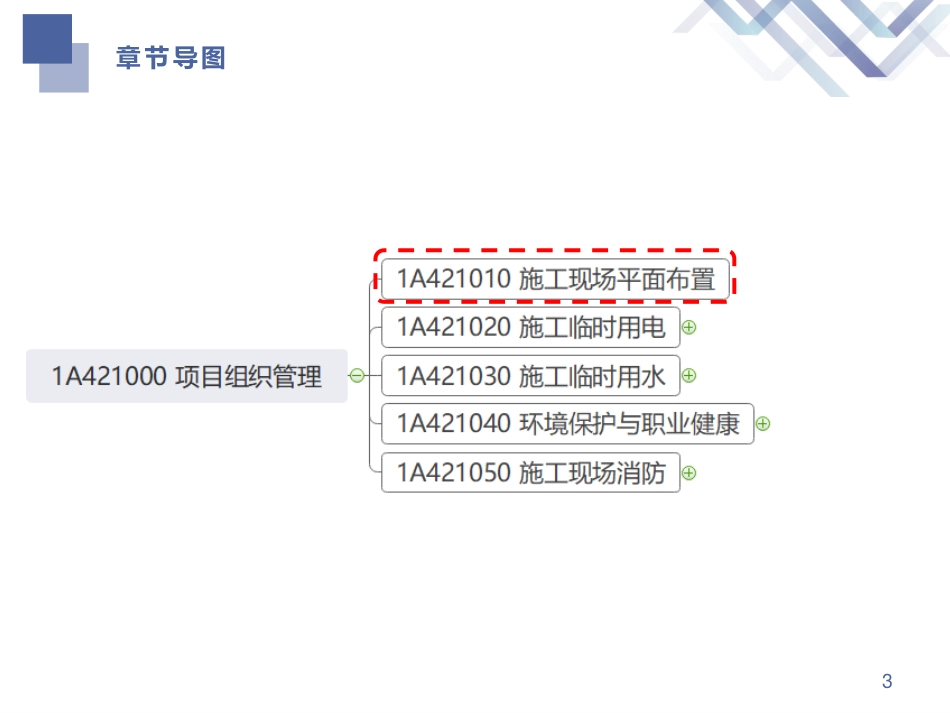

一级建造师-建筑工程管理与实务考点精析1主讲老师：杨严卓2课程安排2022考季一级建造师建筑工程管理与实务-考点精析2022.04.14（周四）19:00-21:00第一节组织管理2022.04.28（周四）19:00-21:00第二节横道图2022.05.19（周四）19:00-21:00第三节网络图2022.06.09（周四）19:00-21:00第四节成本管理3章节导图一、施工总平面图设计要点（一）设置大门，引入场外道路施工现场宜考虑设置两个以上大门。41A421010 施工现场平面布置（二）布置大型机械设备（1）塔吊：应考虑其周边环境、覆盖范围、可吊构件的重量、构件的运输和堆放、塔吊的附墙杆件、塔吊使用后的拆除和运输；（2）施工升降机：应考虑地基承载力、地基平整度、周边排水、导轨架的附墙位置和距离、楼层平台通道、出入口防护门、升降机周边的防护围栏。51A421010 施工现场平面布置塔吊附墙件施工升降机（3）混凝土泵：考虑泵管的输送距离、混凝土罐车行走停靠方便，一般情况下立管位置应相对固定且固定牢固，泵车可以现场流动使用61A421010 施工现场平面布置汽车泵地泵（三）布置仓库、堆场存放危险品类的仓库应远离现场单独设置，离在建工程距离15m。（四）布置加工厂总的指导思想是：应使材料和构件的运输量最小，垂直运输设备发挥较大的作用；工作有关联的加工厂适当集中。71A421010 施工现场平面布置（五）布置场内临时运输道路（1）施工现场的主要道路应进行硬化处理，主干道应有排水措施；（2）主干道宽度单行道4m，双行道6m；（3）临时消防车道净宽和净高4m，宜设置成环形，否则端头处应有12mx12m回车场，载重车转弯半径不宜15m；（4）临时消防车道与在建工程、临时用房、可燃材料堆场及加工厂的距离不宜小于5m，且不宜大于40m。81A421010 施工现场平面布置（六）布置临时房屋床铺2层，室内净高2.5m，通道宽度0.9m，每间宿舍居住人员人均面积2.5，且16人。91A421010 施工现场平面布置（七）围挡的设置要求施工现场应实行封闭管理，并应采用牢固、稳定、整洁、美观、硬质围挡，市区主要路段的围挡高度2.5m，一般路段1.8m距离交通路口20m范围内占据道路施工设置的围挡，其0.8m以上部分应采用通透性围挡，并应采取交通疏导和警示措施。101A421010 施工现场平面布置【2018】某拟建办公楼首层平面80m*40m，地下2层，地上20层。施工场地部分临时设施平面布置示意图见图1。图中布置施工临时设施有：现场办公室，木工加工及堆场，钢筋加工及堆场，油漆库房，塔吊，施工电梯，物料提升机，混凝土地泵，大门及围墙，车辆冲洗池（图中未显示的设施均视为符合要求）。111A421010 施工现场平面布置【问题】写出图中临时设施编号所处位置最宜布置的临时设施名称（如大门与围墙）。【答案】木工加工及堆场；钢筋加工及堆场；现场办公室；物料提升机；塔吊；施工电梯；混凝土地泵；油漆库房；大门与围墙；车辆冲洗池。12章节导图一、临时用电管理1.电工要求（1）电工必须经过按国家现行标准考核合格后，持证上岗工作；（2）安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成，并应有人监护。131A421020 施工临时用电2.临时用电组织设计及变更141A421020 施工临时用电编制条件用电设备5台或设备总容量50kW，应编制用电组织设计；否则应制定安全用电和电气防火措施编制人员电气工程技术人员组织编制审批人员相关部门审核，并经具备法人资格企业的技术负责人批准，现场监理签认后实施验收人员经编制、审核、批准部门和使用单位共同验收，合格后方可使用二、配电箱与开关箱的设置1.电缆线路敷设基本要求：直接埋地敷设的电缆过墙、过道、过临建设施时，应套钢管保护。151A421020 施工临时用电2.配电系统应采用配电柜或总配电箱、分配电箱、开关箱三级配电方式。3.总配电箱应设在靠近进场电源的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。4.每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制两台及两台以上用电设备（含插座）。161A421020 施工临时用电5.固定式配电箱、开关箱的中心点与地面的垂直距离应为1.41.6m。移动式配电箱、开关箱应装设在坚固、稳定的支架上，其中心点与地面的垂直距离宜为0.81.6m。171A421020 施工临时用电【2021】项目总工程师编制了临时用电组织设计，其内容包括：总配电箱设在用电设备相对集中的区域；电缆直接埋地敷设穿过临建设施时应设置警示标识进行保护；临时用电施工完成后，由编制和使用单位共同验收合格后方可使用；各类用电人员经考试合格后持证上岗工作；发现用电安全隐患，经电工排除后继续使用；维修临时用电设备由电工独立完成；临时用电定期检查按分部、分项工程进行。临时用电组织设计报企业技术部批准后，上报监理单位。监理工程师认为临时用电组织设计存在不妥之处，要求修改完善后再报。【问题】写出临时用电组织设计内容与管理中不妥之处的正确做法。181A421020 施工临时用电【答案】正确做法1：应由电气技术人员编制临时用电组织设计。正确做法2：总配电箱应设在靠近进场电源的区域。正确做法3：电缆直接埋地敷设穿过临建设施时，应套钢管保护。正确做法4：临时用电施工完成后，须经编制、审核、批准部门和使用单位共同验收合格后方可使用。正确做法5：对安全隐患必须及时处理，并应履行复查验收手续。正确做法6：维修临时用电设备时，应有专人监护。正确做法7：临时用电组织设计应报企业的技术负责人批准。191A421020 施工临时用电20章节导图一、施工临时用水管理的内容临时用水量包括：现场施工用水量q1、施工机械用水量q2、施工现场生活用水量q3、生活区生活用水量q4、消防用水量q5。同时应考虑使用过程中的漏水量的损失（10%）。二、用水量的计算总用水量（Q）计算：1）消防用水量(q5)：最小10L/s2）当（q1+q2+q3+q4）q5时，则Q=q5+（q1+q2+q3+q4）/23）当（q1+q2+q3+q4）q5时，则Q=q1+q2+q3+q44）当工地面积5h，且（q1+q2+q3+q4）q5时，则Q=q5最后计算出总用水量(以上各项相加)，还应增加10%的漏水损失。211A421030 施工临时用水三、临时用水管径计算（常用的临时用水管道的规格DN25、DN32、DN40、DN50、DN70、DN80、DN100、DN125、DN150、DN200）221A421030 施工临时用水四、供水设施要求临时室外消防给水干管的直径DN100，消火栓间距120m；距拟建房屋5m且25m，距路边不宜大于2m。231A421030 施工临时用水【2016】某住宅楼工程，场地占地面积约10000m在施工现场消防技术方案中，临时施工道路（宽4m）与施工（消防）用主水管沿在建筑住宅楼环状布置，消火栓设在施工道路内侧，距道路中线5m，在建住宅楼外边线距道路中线9m，施工用水管计算中，现场施工用水量（q1+q2+q3+q4）为8.5L/s，管网水流速度1.6m/s，漏水损失10%，消防用水量按最小用水量计算。【问题】指出施工现场消防技术方案的不妥之处，并写出相应的正确做法。施工总用水量是多少(单位：L/s)？施工用水主管的计算管径是多少？(单位mm，保留两位小数)？241A421030 施工临时用水【答案】（1）不妥一：消火栓设置在施工道路内侧，距路中线5m。正确做法：消火栓距路边不宜大于2m。不妥二：消火栓在建住宅楼外边线距道路中线9m。正确做法：消火栓距拟建房屋不应小于5m，且不宜大于25m。（2）施工总用水量是11L/s。（3）施工用水主管的计算管径是93.58mm（100mm）。临时室外消防给水干管的直径不应小于DN100。251A421030 施工临时用水26本节导图一、绿色建筑评价标准1.绿色建筑评价（1）控制项的评定结果应为达标或不达标（2）评分项和加分项的评定结果应为分值（3）提高与创新项得分大于100分时，应取为100分总得分Q=（Q0+Q1+Q2+Q3+Q4+Q5+QA）/10271A421041 绿色建筑与绿色施工2.绿色建筑等级划分绿色建筑划分应为基本级、一星级、二星级、三星级4个等级。281A421041 绿色建筑与绿色施工控制项全部达标且评分项每项30%基本级二星级一星级三星级总得分Q60分总得分Q70分总得分Q85分【2020年一建真题节选】某建筑地下2层，地上18层。框架结构工程竣工后，根据合同要求相关部门对该工程进行绿色建筑评价，评价分值如下表。表某办公楼工程绿色建筑评价分值【问题】列式计算该工程绿色建筑总得分Q，该建筑属于哪个等级，还有哪些等级？291A421041 绿色建筑与绿色施工评价指标及分值控制项基本分值Q0安全耐久Q1健康舒适Q2生活便利Q3资源节约Q4环境宜居Q5提高与创新加分Q7评分值4009080758080120【答案】（1）总得分Q=（400+90+80+75+80+80+100）/10=90.5分。【解析】提高与创新加分项100分时，取100分。（2）该建筑属于三星级。（3）绿色建筑评价等级还有：基本级、一星级、二星级。301A421041 绿色建筑与绿色施工31本节导图一、建立防火制度p188（1）施工现场要建立健全防火安全制度。（2）建立义务消防队，人数施工总人数的10。（3）建立现场动用明火审批制度。【动火证当日有效，动火地点发生变化，需要重新办理动火审批手续】321A421051 施工现场防火要求二、动火等级及审批程序331A421051 施工现场防火要求等级范围编制人审批人一级禁火区域内油罐(箱、槽)车和储存过可燃气体、易燃液体的容器及与其连接在一起的辅助设备各种受压设备危险性较大的登高焊、割作业比较密封的室内、容器内、地下室等场所现场堆有大量可燃和易燃物质的场所项目负责人组织（填写动火申请表）企业安全管理部门二级有一定危险因素的非禁火区域内进行临时焊、割等用火作业小型油箱等容器登高焊、割等用火作业项目责任工程师（填写动火申请表）项目安全管理部门和项目负责人三级非固定的、无明显危险因素场所所在班组（填写动火申请表）项目安全管理部门和项目责任工程师【例题】在施工现场，属于一级动火作业的是（）。A.小型油箱B.比较密封的地下室C.登高电焊D.无明显危险因素的露天场所341A421051 施工现场防火要求【答案】B【例题】一级动火作业的防火安全技术方案应由（）组织编制。A.项目负责人B.项目技术负责人C.项目安全负责人D.企业技术负责人【答案】A二、消防器材的配备351A421052 施工现场消防管理1临时搭设的建筑物区域每100配2只10L灭火器2临时木料间、油漆间、木工机具间每25配1只灭火器3大型临时设施总面积1200应配有专供消防用的太平桶、积水桶(池)、黄砂池，且周围不得堆放易燃物品4灭火器设置要求（1）位置明显、铭牌朝外、到期报废（2）设置在托架、挂钩或消防箱内，顶部离地面高度应小于1.5m，底部离地面高度不宜小于0.15m【2013节选】事件三：结构施工期间，项目有150人参与施工，项目部组建了10人的义务消防队，楼层内配备了消防立管和消防箱，消防箱内消防水龙带长度达20m；在临时搭建的95钢筋加工棚内，配备了2只10L的灭火器。【问题】指出事件三中有哪些不妥之处，写出正确方法。361A421052 施工现场消防管理【答案】不妥1：组建10人义务消防队；正确做法：组建15人的义务消防队；不妥2：消防水龙带长度20m；正确做法：消防水龙带长度不小于25m；不妥3：95钢筋加工棚内配备2只10L灭火器；正确做法：应至少配备4只种类适宜的灭火器。感谢观看 THANKS
