一建-建筑-教材精读11讲义.pdf

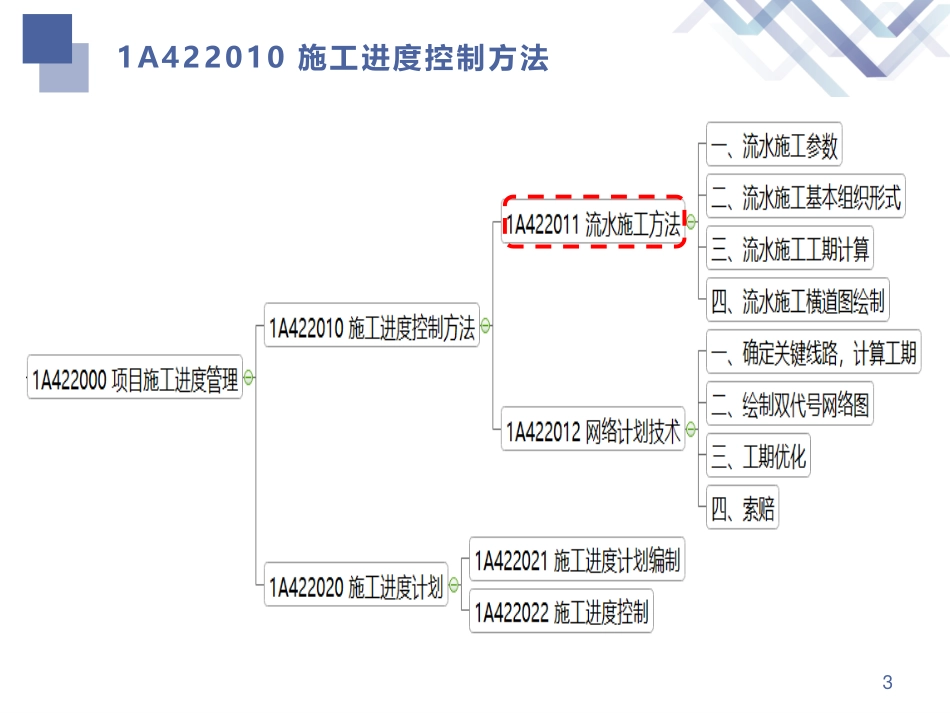

建筑工程管理与实务 教材精读11 主讲老师：许军 2 课程安排 第一节 建筑设计与构造 第十一节 进度管理1 第二节 结构设计与构造 第十二节 进度管理2 第三节 建筑工程材料 第十三节 质量管理 第四节 测量、土方工程 第十四节 安全管理1 第五节 地基与基础工程 第十五节 安全管理2 第六节 主体结构工程 第十六节 合同与造价管理 第七节 钢结构、装配式 第十七节 施工商务管理 第八节 防水工程、装饰装修 第十八节 施工成本管理 第九节 组织管理1 第十九节 资源管理 第十节 组织管理2 第二十节 相关法规与标准 3 1A422010 施工进度控制方法 工程施工组织实施的方式 P209 工程施工组织实施的方式分三种：依次施工、平行施工、流水施工。1.依次施工 依次施工，又称顺序施工，是各个施工过程按施工工艺流程顺次进行施工。特点：节约资源、工期长 假如砌砖墙3d，浇混凝土2d，工期=15d 4 1A422011 流水施工方法 工程施工组织实施的方式 2.平行施工 平行施工，是组织多个相同的施工队，同一施工过程同一时间、不同施工段上同时组织施工。特点：浪费资源、工期短 假如砌砖墙3d，浇混凝土2d，工期=5d 5 1A422011 流水施工方法 工程施工组织实施的方式 3.流水施工 流水施工，是施工过程陆续开工、陆续竣工。特点：缩工期、提质效、降成本、均资源 假如砌砖墙3d，浇混凝土2d，工期=11d 6 1A422011 流水施工方法 一、流水施工参数 P209 1.流水施工参数 7 1A422011 流水施工方法 工艺参数 施工过程（n）（工序）、流水强度 空间参数 施工段（M）、多层的施工层数 时间参数 流水节拍（t）、流水步距（K）、工期（T）补充参数 间歇时间（技术G、组织Z）、搭接时间（C）【经典例题】下列流水施工参数中，不属于时间参数的是（）。A.流水节拍 B.流水步距 C.工期 D.流水强度【答案】D 【经典例题】下列参数中，属于流水施工参数的有（）。A.技术参数 B.空间参数 C.工艺参数 D.设计参数 E.时间参数【答案】BCE 8 1A422011 流水施工方法【2021】背景资料：某工程项目，地上15-18层，地下2层，钢筋混凝土剪力墙结构，总建筑面积57000，施工单位中标后成立项目经理部组织施工。项目经理部计划施工组织方式采用流水施工，根据劳动力储备和工程结构特点确定流水施工的工艺参数、时间参数和空间参数，如空间参数中的施工段、施工层划分等，合理配置了组织和资源，编制项目双代号网络计划。【问题】工程施工组织方式还有哪些？组织流水施工时，应考虑的工艺参数和时间参数分别包括哪些内容？【答案】（1）工程组织实施的方式还包括：依次施工、平行施工。（2）工艺参数：施工过程、流水强度；时间参数：流水节拍、流水步距、施工工期。9 1A422011 流水施工方法 二、流水施工的基本组织形式 P210 10 1A422011 流水施工方法 流水施工 无节奏流水施工 等节奏流水施工 异节奏流水施工 砌砖墙 3 3 3 浇注砼 3 3 3 砌砖墙 3 4 3 浇注砼 1 2 1 砌砖墙 3 3 3 浇注砼 2 2 2 横等竖也等 横竖都不等 横等竖不等 二、流水施工的基本组织形式 1.无节奏流水施工 P210 无节奏流水施工，是指在组织流水施工时，全部或部分施工过程在各个施工段上流水节拍不相等的流水施工。这是流水施工中最常见的一种。流水步距K、工期T的计算：大差法（累加数列错位相减取大差法）。11 1A422011 流水施工方法【经典例题】某工程包括A、B、C三个施工过程，项目包含四个单体住宅，流水节拍见下表。【问题】1.该项目属于那种组织形式的流水施工？2.计算总工期并绘制该工程的流水施工横道图。12 1A422011 流水施工方法 施工过程（工序）流水节拍（d）1#住宅 2#住宅 3#住宅 4#住宅 A 4 4 1 2 B 3 2 2 2 C 2 2 3 2【答案】1.该项目属于无节奏流水施工。2.计算总工期，无节奏流水施工采用大差法（累加数列错位相减取大差）确定流水步距。（1）各施工过程流水节拍的累加数列：A：4 8 9 11 B：3 5 7 9 C：2 4 7 9 13 1A422011 流水施工方法 施工过程（工序）流水节拍（d）1#住宅 2#住宅 3#住宅 4#住宅 A 4 4 1 2 B 3 2 2 2 C 2 2 3 2【答案】（2）错位相减，取最大值作为流水步距：14 1A422011 流水施工方法 KAB 4 8 9 11 3 5 7 9 4 5 4 4-9 KBC 3 5 7 9 2 4 7 9 3 3 3 2-9 所以，KAB=5 所以，KBC=3 总工期T=K+tn=（5+3）+（2+2+3+2）=17（d）【答案】绘制横道图 KAB=5 KBC=3 T=17 15 1A422011 流水施工方法 施工过程（工序）流水节拍（d）1#住宅 2#住宅 3#住宅 4#住宅 A 4 4 1 2 B 3 2 2 2 C 2 2 3 2 施工过程 施工进度（d）1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 工序A 工序B 工序C KAB=5 KBC=3 施工过程 施工进度（d）1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 工序A 工序B 工序C 无节奏流水施工的特点：（1）各施工过程在各施工段的流水节拍不全相等；（2）相邻施工过程的流水步距不尽相等；（3）专业工作队数等于施工过程数；（4）各专业工作队能在各施工段上连续作业，但有的施工过程间可能有间隔时间。16 1A422011 流水施工方法 KAB KBC tn K T=K+tn【练习】某装修施工单位将地上标准层（F6-F20）划分为三个施工段组织流水施工。各个施工段上均包含三个施工工序。其流水节拍见下表。17 1A422011 流水施工方法 流水节拍（周）施工过程 工序1 工序2 工序3 施工段 F6-F10 4 3 3 F11-F15 3 4 6 F16-F20 5 4 3【问题】参照下图图示，在答题卡上相应位置绘制标准层装修的流水施工横道图。18 1A422011 流水施工方法 施工过程 施工进度（周）1 2 3 4 5 6 7 8 9 10.工序1 工序2 工序3【答案】先转化题目条件。19 1A422011 流水施工方法 流水节拍（周）施工过程 工序1 工序2 工序3 施工段 F6-F10 4 3 3 F11-F15 3 4 6 F16-F20 5 4 3 流水节拍（周）施工段 F6-F10 F11-F15 F16-F20 施工过程 工序1 4 3 5 工序2 3 4 4 工序3 3 6 3【答案】（1）累加数列：工序1：4 7 12 工序2：3 7 11 工序3：3 9 12（2）错位相减取大值 则K12=5（周）则K23=4（周）工期：T=K+tn=（5+4）+（3+6+3）=21（周）20 1A422011 流水施工方法 K12 4 7 12 3 7 11 4 4 5-11 K23 3 7 11 3 9 12 3 4 2-12 流水节拍 （周）施工段 F6-F10 F11-F15 F16-F20 施工过程 工序1 4 3 5 工序2 3 4 4 工序3 3 6 3【答案】绘制横道图 K12=5 K23=4 T=21 21 1A422011 流水施工方法 施工过程 施工进度（周）1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 工序1 工序2 工序3 K12=5 K23=4 流水节拍 （周）施工段 F6-F10 F11-F15 F16-F20 施工过程 工序1 4 3 5 工序2 3 4 4 工序3 3 6 3 二、流水施工的基本组织形式 2.等节奏流水施工 P211 等节奏流水施工，是指在有节奏流水施工中，各施工过程的流水节拍都相等的流水施工，也称为固定节拍流水施工或全等节拍流水施工。流水步距K等于流水节拍t，K=t。工期T=（M+n-1）K+G。22 1A422011 流水施工方法【2012】事件一：A施工单位拟对四栋单体建筑的某分项工程组织流水施工，其流水施工参数如下表：其中：施工顺序-；施工过程与施工过程之间存在工艺间隔时间1周。【问题】1.事件一中，最适宜采用何种流水施工组织形式？除此之外，流水施工通常还有哪些基本组织形式？2.绘制事件中流水施工进度计划横道图，并计算工期。23 1A422011 流水施工方法 施工过程 流水节拍（单位：周）单体建筑一 单体建筑二 单体建筑三 单体建筑四 2 2 2 2 2 2 2 2 2 2 2 2【答案】1.事件一中，最适宜采用等节奏流水施工。除此之外，流水施工通常还有异节奏流水施工、无节奏流水施工。2.计算工期 T=（M+n-1）K+G =（4+3-1）2+1 =13（周）24 1A422011 流水施工方法 施工过程 流水节拍（单位：周）单体建筑一 单体建筑二 单体建筑三 单体建筑四 2 2 2 2 2 2 2 2 2 2 2 2【答案】绘制横道图，施工过程与之间存在间隔时间1周。M=4，n=3，K=t=2，G=1，T=13。25 1A422011 流水施工方法 施工过程 流水节拍（单位：周）单体建筑一 单体建筑二 单体建筑三 单体建筑四 2 2 2 2 2 2 2 2 2 2 2 2 施工过程 施工进度（周）1 2 3 4 5 6 7 8 9 10 11 12 13 K=2 K=2 G=1 施工过程 施工进度（周）1 2 3 4 5 6 7 8 9 10 11 12 13 等节奏流水施工的特点：（1）所有施工过程在各施工段的流水节拍均相等；（2）相邻施工过程的流水步距相等，且等于流水节拍；（3）专业工作队数等于施工过程数；（4）各专业工作队能在各施工段上连续作业，各施工过程之间没有空闲时间。26 1A422011 流水施工方法 K K G tn=Mt=MK k=（n-1）K T=（M+n-1)K+G【经典例题】关于等节奏流水施工的说法，错误的是（）。A.各施工过程在各个施工段流水节拍相等 B.相邻施工过程的流水步距相等 C.专业工作队数等于施工过程数 D.各专业工作队在各施工段上不能连续作业 【答案】D 27 1A422011 流水施工方法 二、流水施工的基本组织形式 3.异节奏流水施工 P211 异节奏流水施工，是指在有节奏流水施工中，各施工过程的流水节拍各自相等而不同施工过程之间的流水节拍不尽相等的流水施工。在组织异节奏流水施工时，又可以采用等步距和异步距两种方式。异步距异节奏流水施工的流水步距K、工期T的计算，可采用大差法。28 1A422011 流水施工方法 等步距异节奏（成倍节拍）异步距异节奏 异节奏【经典例题】某工程包括三个结构形式与建造规模完全一样的单体建筑，共由五个施工过程组成：土方开挖、基础施工、地上结构、二次结构、装饰装修。根据施工工艺要求，地上结构施工完毕后，需等待2周后才能进行二次砌筑。事件：该工程采用五个专业工作队组织施工，各施工过程的流水节拍见下表。【问题1】事件属于何种形式的 流水施工，流水施工的组织形式 还有哪些？【问题2】绘制其流水施工进度 计划横道图，并计算总工期。29 1A422011 流水施工方法 施工过程 流水节拍（周）土方开挖 2 基础施工 2 地上结构 6 二次砌筑 4 装饰装修 4【答案】转换题目条件，三个结构形式与建造规模完全一样的单体建筑，即是M=3。转换 30 1A422011 流水施工方法 施工过程 流水节拍（周）土方开挖 2 基础施工 2 地上结构 6 二次砌筑 4 装饰装修 4 施工过程 流水节拍（周）1#楼 2#楼 3#楼 土方开挖 2 2 2 基础施工 2 2 2 地上结构 6 6 6 二次砌筑 4 4 4 装饰装修 4 4 4【答案】1.事件属于异节奏流水施工。流水施工除异节奏流水施工外，还有等节奏流水施工、无节奏流水施工。2.根据上表数据，计算流水步距：（1）各施工过程流水节拍的累加数列：土方开挖：2 4 6 基础施工：2 4 6 地上结构：6 12 18 二次砌筑：4 8 12 装饰装修：4 8 12 31 1A422011 流水施工方法 施工过程 流水节拍（周）1#楼 2#楼 3#楼 土方开挖 2 2 2 基础施工 2 2 2 地上结构 6 6 6 二次砌筑 4 4 4 装饰装修 4 4 4【答案】（2）错位相减，取大差，计算流水步距。所以，K=2（周）所以，K=2（周）所以，K=10（周）所以，K=4（周）32 1A422011 流水施工方法 K 2 4 6 2 4 6 2 2 2-6 K 2 4 6 6 12 18 2-2-6-18 K 6 12 18 4 8 12 6 8 10-12 K 4 8 12 4 8 12 4 4 4-12【答案】（3）工期：T=K+tn+G=（2+2+10+4）+（4+4+4）+2=32（周）（4）绘制横道图，G=2，K=2，K=2，K=10，K=4，T=32。33 1A422011 流水施工方法 施工过程 施工进度（周）2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 K=2 K=2 K=10 G=2 K=4 异步距异节奏流水施工的特点：（1）同一施工过程在各施工段的流水节拍均相等，不同施工过程之间的流水节拍不尽相等；（2）相邻施工过程之间的流水步距不尽相等；（3）专业工作队数等于施工过程数；（4）各专业工作队能在各施工段上能够连续作业，有的施工过程之间可能有间隔时间。34 1A422011 流水施工方法 等步距异节奏流水施工（成倍节拍流水施工）P211 工期：T=（M+N-1）K+G M施工段数 K 流水步距=各施工过程流水节拍的最大公约数【(2、4、6)最大公约数=2】N专业队伍数总和（专业队数施工过程数）【Ni=ti/K】G间歇时间 1A422011 流水施工方法 35 施工段 施工过程 流水节拍（d）支模板 2 2 2 绑钢筋 4 4 4 浇筑混凝土 6 6 6【例题】计算下列等步距异节奏流水施工的工期，并绘制横道图。【答案】等步距异节奏流水施工工期T=（M+N-1）K+G（1）K=（2、4、6）最大公约数=2（2）计算施工队伍数N=Ni 【Ni=ti/K】N支=N绑=N浇=N=36 1A422011 流水施工方法 施工段 施工过程 流水节拍（d）支模板 2 2 2 绑钢筋 4 4 4 浇筑混凝土 6 6 6 2/2=1 4/2=2 6/2=3 1+2+3=6【答案】（3）T=（M+N-1）K+G=（3+6-1）2=16d M=3 K=2 G=0 N支=1 N绑=2 N浇=3 1A422011 流水施工方法 施工 过程 专业 队数 施工进度（d）1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 支模板 1组 绑钢筋 1组 2组 浇筑混凝土 1组 2组 3组 37 等步距异节奏流水施工特点：（1）同一施工过程在其各个施工段上的流水节拍均相等，不同施工过程的流水节拍不等，其值为倍数关系;（2）相邻施工过程的流水步距相等，且等于流水节拍的最大公约数;（3）专业工作队数大于施工过程数，部分或全部施工过程按倍数增加相应专业工作队;（4）各个专业工作队在各施工段上能够连续作业，各施工过程间没有间隔时间。1A422011 流水施工方法 38【练习】背景资料：在H工作开始前，为了缩短工期，施工总承包单位将原施工方案中H工作的异节奏流水施工调整为成倍节拍流水施工。原施工方案中H工作异节奏流水施工横道图如图所示（时间单位：月）。【问题】流水施工调整后，H工作相邻工序的流水步距为多少个月?工期可缩短多少个月?绘制出调整后H工作的施工横道图。1A422011 流水施工方法 39【分析】K=（2、1、2）最大公约数=1 NP=NR=NQ=N=T=（M+N-1）K+G 1A422011 流水施工方法 2/1=2 1/1=1 2/1=2 2+1+2=5=（3+5-1）1=7个月 过程 队伍 施工进度（月）1 2 3 4 5 6 7 P 1组 2组 R 1组 Q 1组 2组 40 P 2 2 2 R 1 1 1 Q 2 2 2【答案】（1）H工作相邻工序的流水步距为1个月。（2）工期可缩短4个月。（3）调整后的H工作的施工横道图如下：1A422011 流水施工方法 41 过程 队伍 施工进度（月）1 2 3 4 5 6 7 P 1组 2组 R 1组 Q 1组 2组 二、流水施工的基本组织形式 4.流水步距K及工期T的确定方法的总结 42 1A422011 流水施工方法 流水施工 组织形式 流水步距K 工期T 特点 无节奏 流水施工 大差法（累加数列错位相减取大差）T=K+tn+G 专业工作队数等于施工过程数 等节奏 流水施工 K=t T=（M+n-1）K 异节奏 异步距异节奏 大差法 T=K+tn+G 等步距异节奏 K=最大公约数 T=（M+N-1）K 专业工作队数大于施工过程数 共同特点：各个专业工作队在施工段上能够连续作业 三、流水施工的表达方式 P211 1.横道图 优点：绘图简单，施工过程及其先后顺序表达清楚，时间和空间状况形象直观，使用方便。43 1A422011 流水施工方法 施工过程 施工进度（d）3 6 9 12 15 18 A 支模板 B 绑钢筋 C 浇注砼 三、流水施工的表达方式 2.网络图 44 1A422011 流水施工方法 4 6 7 1 2 3 支模板1 支模板2 绑钢筋1 绑钢筋2 浇筑砼2 浇筑砼1 课程总结：工程施工组织实施的方式：依次施工、平行施工、流水施工 一、流水施工参数：工艺参数（施工过程n）、空间参数（施工段M）、时间参数（流水节拍t、流水步距K、工期T）二、流水施工的基本组织形式 三、流水施工的表达方式：横道图、网络图 45 1A422011 流水施工方法 无节奏流水施工 专业工作队数 等于 施工过程数 等节奏流水施工 异步距异节奏流水施工 等步距异节奏流水施工（成倍节拍）专业工作队数 大于 施工过程数 共同特点：各个专业工作队在施工段上能够连续作业 感谢观看 THANKS
