一建-建筑-教材精读01讲义.pdf

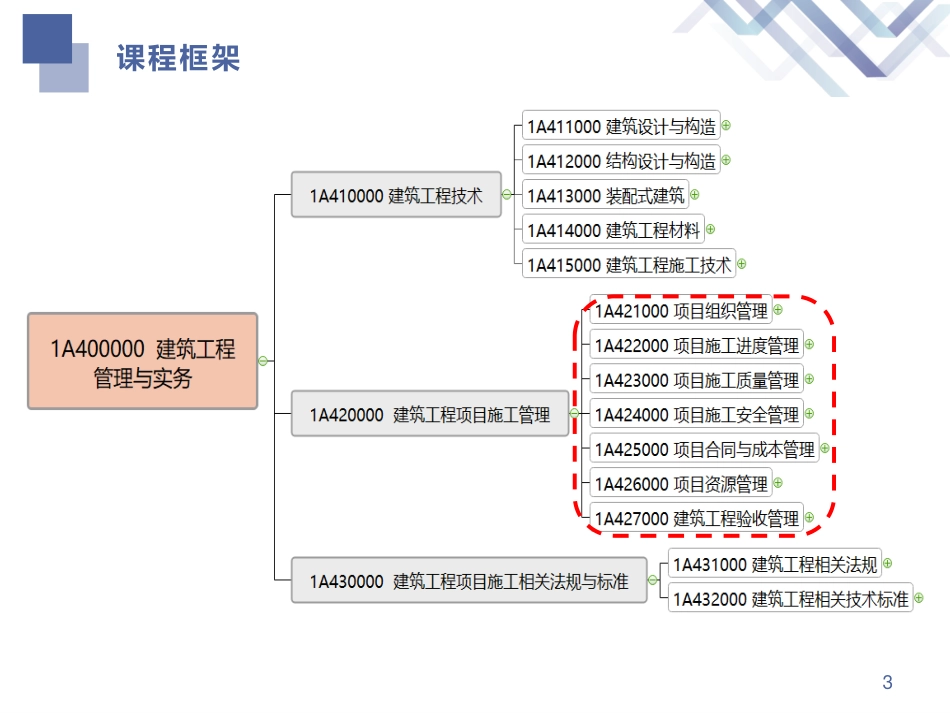

建筑工程管理与实务 教材精读1 主讲老师：许军 2 课程安排 第一节 建筑设计与构造 第十一节 进度管理1 第二节 结构设计与构造 第十二节 进度管理2 第三节 建筑工程材料 第十三节 质量管理 第四节 测量、土方工程 第十四节 安全管理1 第五节 地基与基础工程 第十五节 安全管理2 第六节 主体结构工程 第十六节 合同与造价管理 第七节 钢结构、装配式 第十七节 施工商务管理 第八节 防水工程、装饰装修 第十八节 施工成本管理 第九节 组织管理1 第十九节 资源管理 第十节 组织管理2 第二十节 相关法规与标准 3 课程框架 4 1A411010 建筑设计 一、建筑物的分类 P1（一）按建筑物的用途分类 通常可以将建筑物分为民用建筑、工业建筑和农业建筑。5 1A411011 建筑物分类与构成体系 用途分类 划分标准 民用建筑 居住建筑 住宅、宿舍 公共建筑 行政办公建筑、文教建筑、科研建筑、医疗建筑、商业建筑 工业建筑 生产车间、辅助车间、动力用房、仓储建筑 农业建筑 温室、畜禽饲养场、粮食和饲料加工站、农机修理站（二）按建筑物的层数或高度分类 P1 1.根据民用建筑设计统一标准GB 50352-2019 6 1A411011 建筑物分类与构成体系 住宅建筑 公共建筑 低/多层 27m 24m 高层 27m 24m 超高层 100m 2.根据建筑设计防火规范GB50016-2014，民用建筑根据其高度和层数可分为单多层民用建筑和高层民用建筑。P2【2019多】7 1A411011 建筑物分类与构成体系 名称 高层建筑 单、多层民用建筑 一类 二类 住宅建筑 54m的居住建筑 27h54 27 公共建筑 1.50m的公共建筑；2.医疗建筑、重要公共建筑；3.省级电力调度建筑；4.藏书超过100万册的图书馆。除一类 建筑高度的计算应符合下列规定：P2（1）建筑屋面为坡屋面时，建筑高度应为建筑室外设计地面至其檐口与屋脊的平均高度。（2）建筑屋面为平屋面（包括有女儿墙的平屋面）时，建筑高度应为建筑室外设计地面至其屋面面层的高度。8 1A411011 建筑物分类与构成体系 建筑高度的计算应符合下列规定：P2（5）局部突出屋顶的瞭望塔、冷却塔、水箱间、微波天线间或设施、电梯机房、排风和排烟机房以及楼梯出口小间等辅助用房占屋面面积不大于1/4者，可不计入建筑高度。（6）对于住宅建筑，设置在底部且室内高度不大于2.2m的自行车库、储藏室、敞开空间，室内外高差或建筑的地下或半地下室的顶板面高出室外设计地面的高度不大于1.5m的部分，可不计入建筑高度。9 1A411011 建筑物分类与构成体系 建筑层数应按建筑的自然层数计算，下列空间可不计入建筑层数：（1）室内顶板面高出室外设计地面的高度不大于1.5m的地下或半地下室；（2）设置在建筑底部且室内高度不大于2.2m的自行车库、储藏室、敞开空间；（3）建筑屋顶上突出的局部设备用房、出屋面的楼梯间等。10 1A411011 建筑物分类与构成体系【2021】属于工业建筑的是（）。A.宿舍 B.办公楼 C.仓库 D.医院【答案】C 【例题】建筑高度60米的住宅属于（）。A.单层建筑 B.多层建筑 C.高层建筑 D.超高层建筑【答案】C 11 1A411011 建筑物分类与构成体系【2019】属于一类高层民用建筑的有（）。A.建筑高度40m的居住建筑 B.建筑高度60m的公共建筑 C.医疗建筑 D.省级电力调度建筑 E.藏书80万册的图书馆 【答案】BCD 12 1A411011 建筑物分类与构成体系【2018】下列空间可不计入建筑层数的有（）。A.室内顶板面高出室外设计地面1.2m的半地下室 B.设在建筑底部室内高度2.0m的自行车库 C.设在建筑底部室内高度2.5m的敞开空间 D.建筑屋顶突出的局部设备用房 E.建筑屋顶出屋面的楼梯间 【答案】ABDE 13 1A411011 建筑物分类与构成体系 二、建筑物的构成 P2 建筑物由结构体系、围护体系和设备体系组成。14 1A411011 建筑物分类与构成体系 体系 组成 结构体系 上部结构墙、柱、梁、屋顶 下部结构基础结构 围护体系 由屋面、外墙、门、窗等组成 设备体系 15 1A411020 建筑构造 一、楼梯的建筑构造 P4（4）平台的耐火极限不应低于1h，楼梯段的耐火极限应不低于0.25h。疏散门不应正对楼梯段。疏散出口的门应采用乙级防火门，且门必须向外开，并不应设置门槛。16 1A411021 建筑构造设计要求 室内疏散楼梯的最小净宽度 建筑类别 疏散楼梯的最小净宽度（m）医院病房楼 1.30 居住建筑 1.10 其他建筑 1.20（二）楼梯的空间尺度要求 P5（3）梯段改变方向时，平台扶手处的最小宽度应梯段净宽。（4）每个梯段的踏步一般应18级，亦应3级。（5）楼梯平台上部及下部过道处的净高应2m。梯段净高应2.2m。（7）室内楼梯扶手高度自踏步前缘线量起宜0.9m。楼梯水平段栏杆长度大于0.5m时，其扶手高度应1.05m。（8）踏步前缘部分宜有防滑措施。17 1A411021 建筑构造设计要求 二、墙体的建筑构造（二）门、窗 P6（1）窗台低于0.80m时，应采取防护措施。（2）门窗与墙体结构的连接：1）在砌体上安装门窗严禁用射钉固定。18 1A411021 建筑构造设计要求（三）墙身细部构造 P6 2）散水的宽度应根据土壤性质、气候条件、建筑物的高度和屋面排水形式确定，宜为6001000mm；3）散水的坡度可为3%5%。当散水采用混凝土时，宜按20m30m间距设置伸缩缝；4）散水与外墙之间宜设缝，缝宽可为2030mm，缝内应填弹性膨胀防水材料。19 1A411021 建筑构造设计要求 散水 三、屋面、楼面的建筑构造 P7（一）屋面的建筑构造 屋面坡度：屋面坡度应根据防水材料、构造及当地气象等条件确定，其最小坡度应符合表的规定。20 1A411021 建筑构造设计要求 屋面类型 最小坡度（%）卷材防水、刚性防水平屋面 2 种植土屋面 1 压型钢板 5（三）楼地面 P7（1）在整体地面的设计时，为防止楼面层的开裂，应注意在结构产生负弯矩的地方和变形缝后浇带的地方作分缝处理。（2）采用有胶粘剂的地板和花岗石材料时，应注意甲醛和放射性污染。除有特殊使用要求外，楼地面应满足平整、耐磨、不起尘、防滑、易于清洁等要求。21 1A411021 建筑构造设计要求 四、门窗的建筑构造（四）防火门、防火窗和防火卷帘构造的基本要求 P8（1）防火门、防火窗应划分为甲、乙、丙三级，其耐火极限：甲级应为1.5h；乙级应为1.0h；丙级应为0.5h。（2）防火门应为向疏散方向开启的平开门，并在关闭后应能从其内外两侧手动开启。（3）用于疏散的走道、楼梯间和前室的防火门，应具有自行关闭的功能。（5）设在变形缝处附近的防火门，应设在楼层数较多的一侧，且门开启后门扇不应跨越变形缝。（7）设在疏散走道上的防火卷帘应在卷帘的两侧设置启闭装置，并应具有自动、手动和机械控制的功能。22 1A411021 建筑构造设计要求【2021】防火门构造的基本要求有（）。（2018同）A.甲级防火门耐火极限为1.0h B.向内开启 C.关闭后应能从内外两侧手动开启 D.具有自行关闭功能 E.开启后，门扇不应跨越变形缝【答案】CDE 【2018】住宅建筑室内疏散楼梯的最小净宽度为（）。A.1.0m B.1.1m C.1.2m D.1.3m【答案】B 23 1A411021 建筑构造设计要求【2019】关于楼梯空间尺度要求的说法，正确的有（）。A.应至少一侧设扶手 B.梯段净宽达三股人流时两侧设扶手 C.梯段净宽达四股人流时应加设中间扶手 D.梯段净高不小2.0m E.踏步前缘部分宜有防滑措施 【答案】ABCE 24 1A411021 建筑构造设计要求【2018】楼地面应满足的功能有（）。A.平整 B.耐磨 C.防滑 D.易于清洁 E.经济【答案】ABCD 【2020】关于疏散走道上设置防火卷帘的说法，正确的有（）。A.在防火卷帘的一侧设置启闭装置 B.在防火卷帘的两侧设置启闭装置 C.具有自动控制的功能 D.具有手动控制的功能 E.具有机械控制的功能【答案】BCDE 25 1A411021 建筑构造设计要求 二、建筑装修材料分类 P9 26 1A411022 建筑装饰装修构造要求 结构材料 隐蔽性结构材料 木制龙骨、金属龙骨等 非隐蔽性结构材料 不锈钢玻璃夹具、金属结构 功能材料 防火、防水、隔声等作用的材料 防火涂料、防水涂料、玻璃棉、岩棉 装饰材料 面层材料 涂料、吸声板、木饰面、壁纸、石材、玻璃、瓷砖 辅助材料 粘结、固定的材料 粘结剂、膨胀螺栓、钉子、水泥 三、建筑装修材料的连接与固定 P9 目前常用的连接方式有以下三种：27 1A411022 建筑装饰装修构造要求（1）粘结法 发泡胶、石材胶、水泥砂浆、墙纸粉（2）机械固定法 栓接、铆接等机械连接（3）焊接法 焊接方式将金属材料连接 五、墙体建筑装修构造 P11（五）涂饰工程（1）新建筑物的混凝土或抹灰基层在涂饰涂料前应涂刷抗碱封闭底漆。（2）旧墙面在涂饰涂料前应清除疏松的旧装饰层，并涂刷界面剂。（3）混凝土或抹灰基层涂刷溶剂型涂料时，含水率8%；涂刷乳液型涂料时，含水率10%。木材基层的含水率12%。（5）厨房、卫生间、地下室墙面必须使用耐水腻子。（6）水性涂料涂饰工程施工的环境温度应在535之间。28 1A411022 建筑装饰装修构造要求 六、地面装修构造 P12 1.地面由面层、结合层和基层组成；2.面层的分类：29 1A411022 建筑装饰装修构造要求 整体面层 水泥混凝土面层、水泥砂浆面层、水磨石面层 板块面层 砖面层、大理石和花岗石面层、预制板块面层、地毯面层 木竹面层 实木地板面层、实木复合地板面层、竹地板面层【2018】涂饰施工中必须使用耐水腻子的部位有（）。A.卫生间 B.厨房 C.卧室 D.客厅 E.地下室 【答案】ABE 30 1A411022 建筑装饰装修构造要求 31 1A412010 结构可靠性要求 一、结构的功能要求 P12 32 1A412011 结构工程的安全性 功能要求 例子 安全性 永久和可变荷载作用下不发生破坏 偶然荷载作用下整体稳定不发生倒塌 适用性 吊车梁：变形过大无法正常运行 水 池：出现裂缝不能蓄水 耐久性 不因混凝土老化、腐蚀和钢筋锈蚀影响结构的使用寿命 安全性、适用性、耐久性概括称为结构的可靠性【2017】建筑结构应具有的功能有（）。A.安全性 B.舒适性 C.适用性 D.耐久性 E.美观性 【答案】ACD 33 1A412011 结构工程的安全性 二、梁的位移计算 P14 梁的变形主要是弯矩引起的，叫弯曲变形。1.悬臂梁端部的最大位移：影响梁变形的因素除荷载外，还包括：（1）材料性能：与弹性模量E成反比；（2）构件截面：惯性矩成反比；（3）构件跨度：与跨度L的4次方成正比，此因素影响最大。34 1A412012 结构工程的适用性 三、混凝土结构的裂缝控制 P14 裂缝控制主要针对混凝土梁（受弯构件）及受拉构件，裂缝控制分为三个等级：（1）构件不出现拉应力；（2）构件虽有拉应力，但不超过混凝土的抗拉强度；（3）允许出现裂缝，但裂缝宽度不超过允许值。对（1）、（2）等级的混凝土构件，一般只有预应力构件才能达到。35 1A412012 结构工程的适用性【例题】影响悬臂梁端部位移的因素有（）。A.材料性能 B.构件的截面 C.荷载 D.构件的跨度 E.裂缝【答案】ABCD 【2021】影响悬臂梁端部位移最大的因素是（）。A.荷载 B.材料性能 C.构件的截面 D.构件的跨度【答案】D 36 1A412012 结构工程的适用性 一、建筑结构耐久性的含义 P14 所谓结构的耐久性是指结构在规定的工作环境中，在预期的使用年限内，在正常维护条件下不需进行大修就能完成预定功能的能力。37 1A412013 结构工程的耐久性 二、结构设计使用年限 P15 房屋建筑在正常设计、正常施工、正常使用、正常维护下所应达到的使用年限。38 1A412013 结构工程的耐久性 类别 设计使用年限（年）示例 1 5 临时性建筑结构 2 25 易于替换的结构构件 3 50 普通房屋和构筑物 4 100 标志性建筑和特别重要的建筑结构 三、混凝土结构耐久性的环境类别 P15 39 1A412013 结构工程的耐久性 环境类别 名称 劣化机理 一般环境 正常大气作用引起钢筋锈蚀 冻融环境 反复冻融导致混凝土损伤 海洋氯化物环境 氯盐引起钢筋锈蚀 除冰盐等其他氯化物环境 氯盐引起钢筋锈蚀 化学腐蚀环境 硫酸盐等化学物质对混凝土的腐蚀【2017】海洋环境下，引起混凝土内钢筋锈蚀的主要因素是（）。A.混凝土硬化 B.反复冻融 C.氯盐 D.硫酸盐 【答案】C 40 1A412013 结构工程的耐久性 五、混凝土结构耐久性的要求 1.混凝土最低强度等级 P16 注：预应力混凝土构件的混凝土最低强度等级不应低于C40。大截面混凝土墩柱在加大钢筋混凝土保护层厚度的前提下，设计使用年限为100年和50年的构件，其强度等级不应低于C25和C20。41 1A412013 结构工程的耐久性 环境类别与作用等级 设计使用年限 100年 50年 30年-A C30 C25 C25【2016】设计使用年限为50年，处于一般环境大截面钢筋混凝土柱，其混凝土最低强度等级不应低于（）。A.C15 B.C20 C.C25 D.C30 【答案】C 42 1A412013 结构工程的耐久性 2.混凝土材料与钢筋最小保护层厚度 P16 43 1A412013 结构工程的耐久性 注：直接接触土体浇筑的构件，其混凝土保护层厚度不应小于70mm。【2018】直接接触土体浇筑的普通钢筋混凝土构件，其混凝土保护层厚度不应小于（）。A.50mm B.60mm C.70mm D.80mm 【答案】C 44 1A412013 结构工程的耐久性 1A411011 建筑物分类与构成体系 一、建筑物的分类 用途：民用建筑、工业建筑和农业建筑 层数或高度：27m（住宅）、24m（公共）、100m 54m（住宅）、50m（公共）、100万册 建筑高度的确定：一般情况：平屋面、坡屋面、多种形式屋面，起点都是室外地面 特殊情况：1.顶：面积1/4，不计入 2.底：【住宅建筑】底部高度2.2m，不计入 室内外高差1.5m，不计入 二、建筑物的构成 结构体系、围护体系和设备体系 45 课程总结 1A411021 建筑构造设计要求 一、楼梯的建筑构造（耐火极限、净宽度、空间尺度要求）二、墙体的建筑构造（门、窗，墙身细部构造）三、屋面、楼面的建筑构造（屋面最小坡度）四、门窗的建筑构造（防火门、窗）1A411022 建筑装饰装修构造要求 二、装修材料分类（结构材料、功能材料、装饰材料、辅助材料）三、连接与固定（粘结法、机械固定法、焊接法）五、涂饰工程（厨房、卫生间、地下室墙面必须使用耐水腻子）六、地面装修构造（整体面层、板块面层、木竹面层）46 课程总结 1A412011 结构工程的安全性 一、结构功能要求：安全性、适用性、耐久性，统称可靠性。1A412012 结构工程的适用性 二、梁的位移计算 三、混凝土结构的裂缝控制 1A412013 结构工程的耐久性 二、结构设计使用年限 三、混凝土结构耐久性的环境类别 五、混凝土结构耐久性的要求 1.混凝土最低强度等级 2.混凝土材料与钢筋最小保护层厚度 47 课程总结 4qlf=8EI感谢观看 THANKS
