2010年浙江工业大学848机械原理II考研试题.pdf

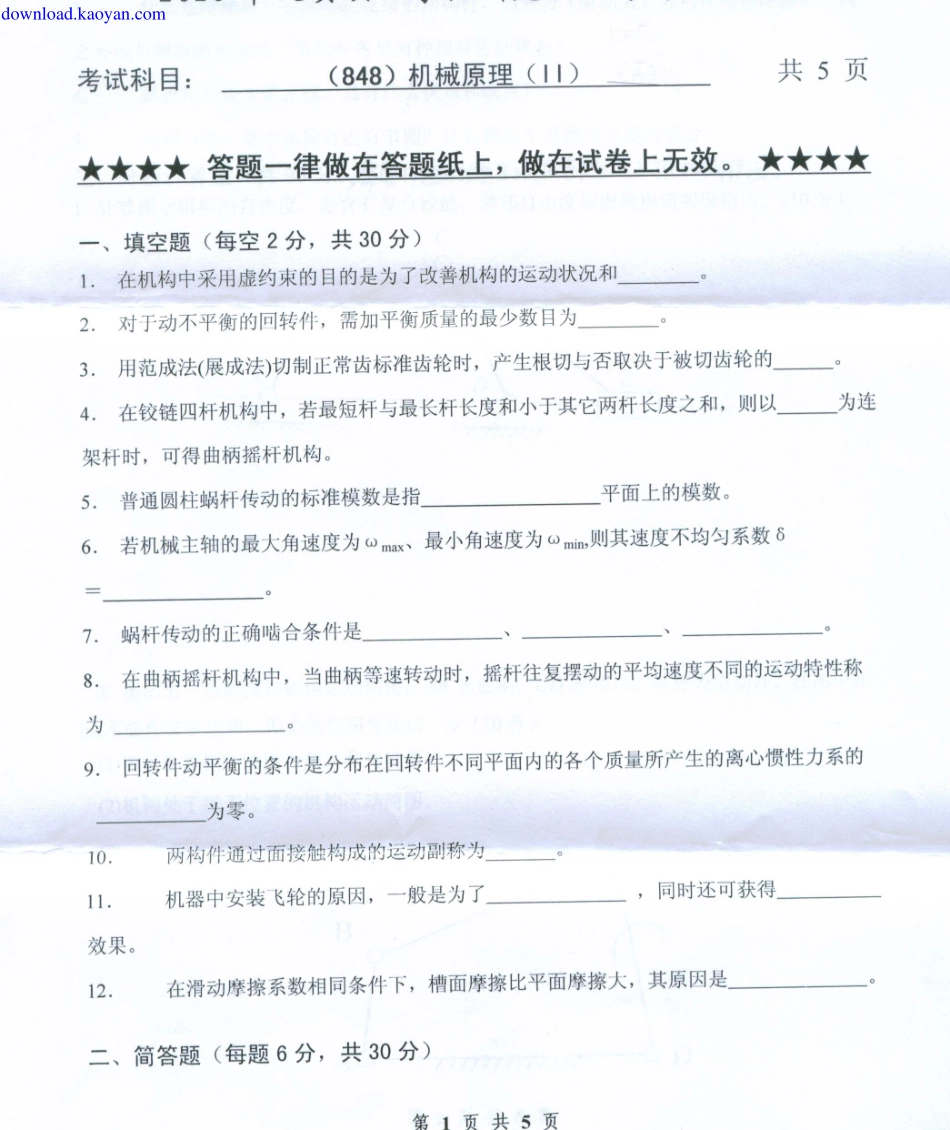

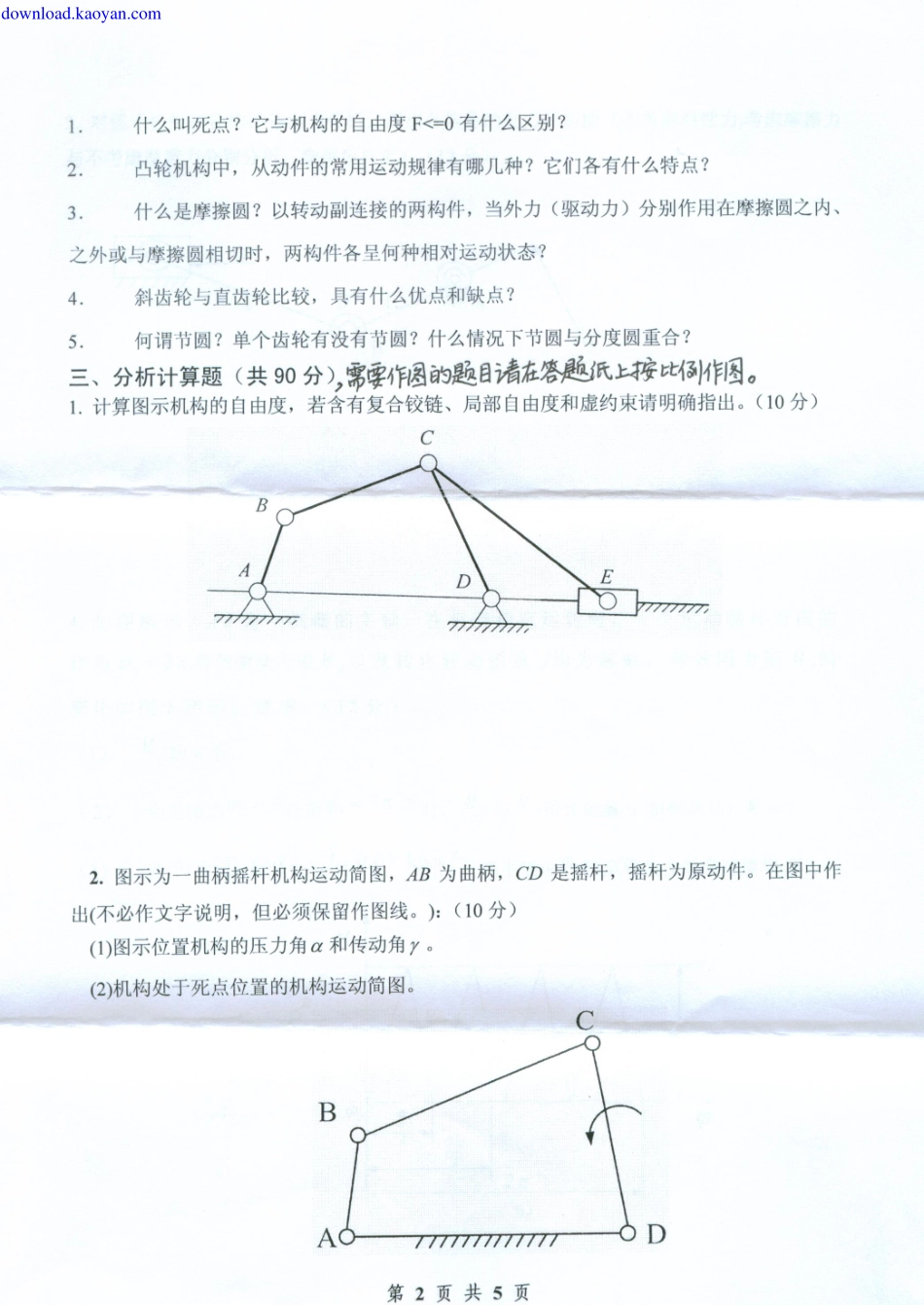

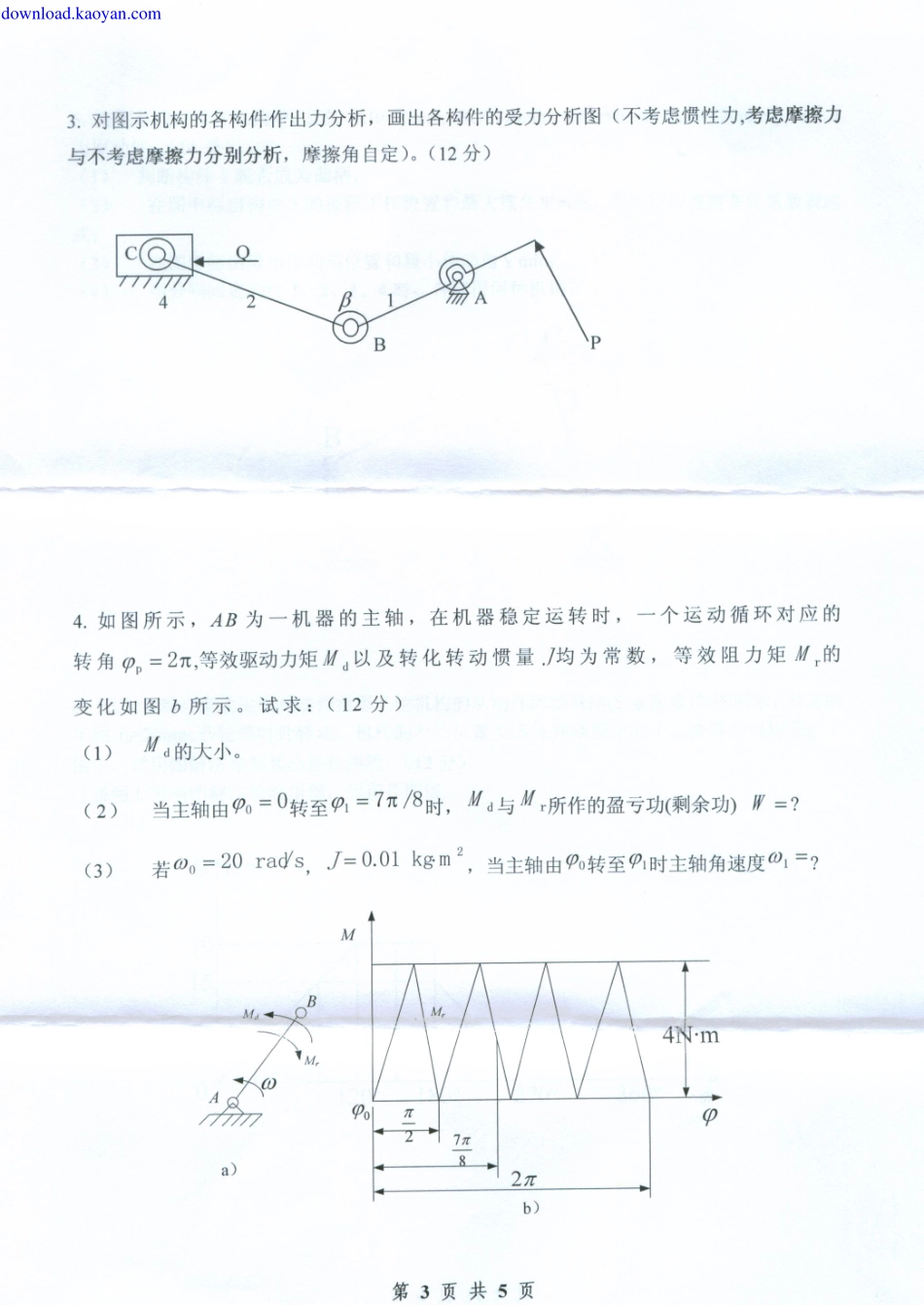

考试科目：(848)机械原理(1)共5页答题一律做在答题纸上，做在试卷上无效。一、填空题（每空2分，共30分）1.在机构中采用虚约束的目的是为了改善机构的运动状况和2.对于动不平衡的回转件，需加平衡质量的最少数目为3.用范成法（展成法）切制正常齿标准齿轮时，产生根切与否取决于被切齿轮的4.在铰链四杆机构中，若最短杆与最长杆长度和小于其它两杆长度之和，则以为连架杆时，可得曲柄摇杆机构。5.普通圆柱蜗杆传动的标准模数是指平面上的模数。6.若机械主轴的最大角速度为omax、最小角速度为omin,则其速度不均匀系数67.蜗杆传动的正确啮合条件是8.在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为9.回转件动平衡的条件是分布在回转件不同平面内的各个质量所产生的离心惯性力系的为零。10.两构件通过面接触构成的运动副称为11.机器中安装飞轮的原因，一般是为了同时还可获得效果。12.在滑动摩擦系数相同条件下，槽面摩擦比平面摩擦大，其原因是二、简答题（每题6分，共30分）第1页共5页1.什么叫死点？它与机构的自由度F-0有什么区别？2.凸轮机构中，从动件的常用运动规律有哪几种？它们各有什么特点？3.什么是摩擦圆？以转动副连接的两构件，当外力（驱动力）分别作用在摩擦圆之内、之外或与摩擦圆相切时，两构件各呈何种相对运动状态？4.斜齿轮与直齿轮比较，具有什么优点和缺点？5.何谓节圆？单个齿轮有没有节圆？什么情况下节圆与分度圆重合？三、分析计算题（共90分），第啤作溷的题目清在疼题低上按比例作图。1.计算图示机构的自由度，若含有复合铰链、局部自由度和虚约束请明确指出。(10分)BDE77777777777777707777777772.图示为一曲柄摇杆机构运动简图，AB为曲柄，CD是摇杆，摇杆为原动件。在图中作出（不必作文字说明，但必须保留作图线。）：(10分)(1)图示位置机构的压力角和传动角y。(2)机构处于死点位置的机构运动简图。BAO7777777T77777D第2页共5页3.对图示机构的各构件作出力分析，画出各构件的受力分析图（不考虑惯性力，考虑摩擦力与不考虑摩擦力分别分析，摩擦角自定)。(12分)777774.如图所示，AB为一机器的主轴，在机器稳定运转时，一个运动循环对应的转角p。=2，等效驱动力矩M:以及转化转动惯量.J均为常数，等效阻力矩M的变化如图b所示。试求：(12分)(1)Ma的大小。(2)当主轴由0，=0转至=7/8时，。与M,所作的盈亏功（剩余功）？=？(3)若0，=20rads,J=0.01kgm2,当主轴由转至0时主轴角速度0，=？M4NmM.0Apa)2b)第3页共5页5.在图示铰链四杆机构中，已知1AB=30mm,1BC=110mm,1CD=80mm,lAD=120mm,构件1为原动件。(14分)(1)判断构件1能否成为曲柄：(2)在图中标出构件3的极限工作位置和最大摆角max,写出行程速度变化系数表达式：(3)在图中标出最小传动角位置和最小传动角ymin:(4)当分别固定构件1、2、3、4时，各获得何种机构？23B6.已知一对心直动尖底从动件盘形凸轮机构的从动件运动规律(S-曲线)如图所示，其基圆半径ro=20mm,凸轮顺时针转动。机构的起始位置及S-中曲线图上的十二个等分点均已示于图中。试用图解法绘制其凸轮轮廓线。(12分)说明写明图解法绘制步骤，保留作图线。Smm20150120180270360第4页共5页
