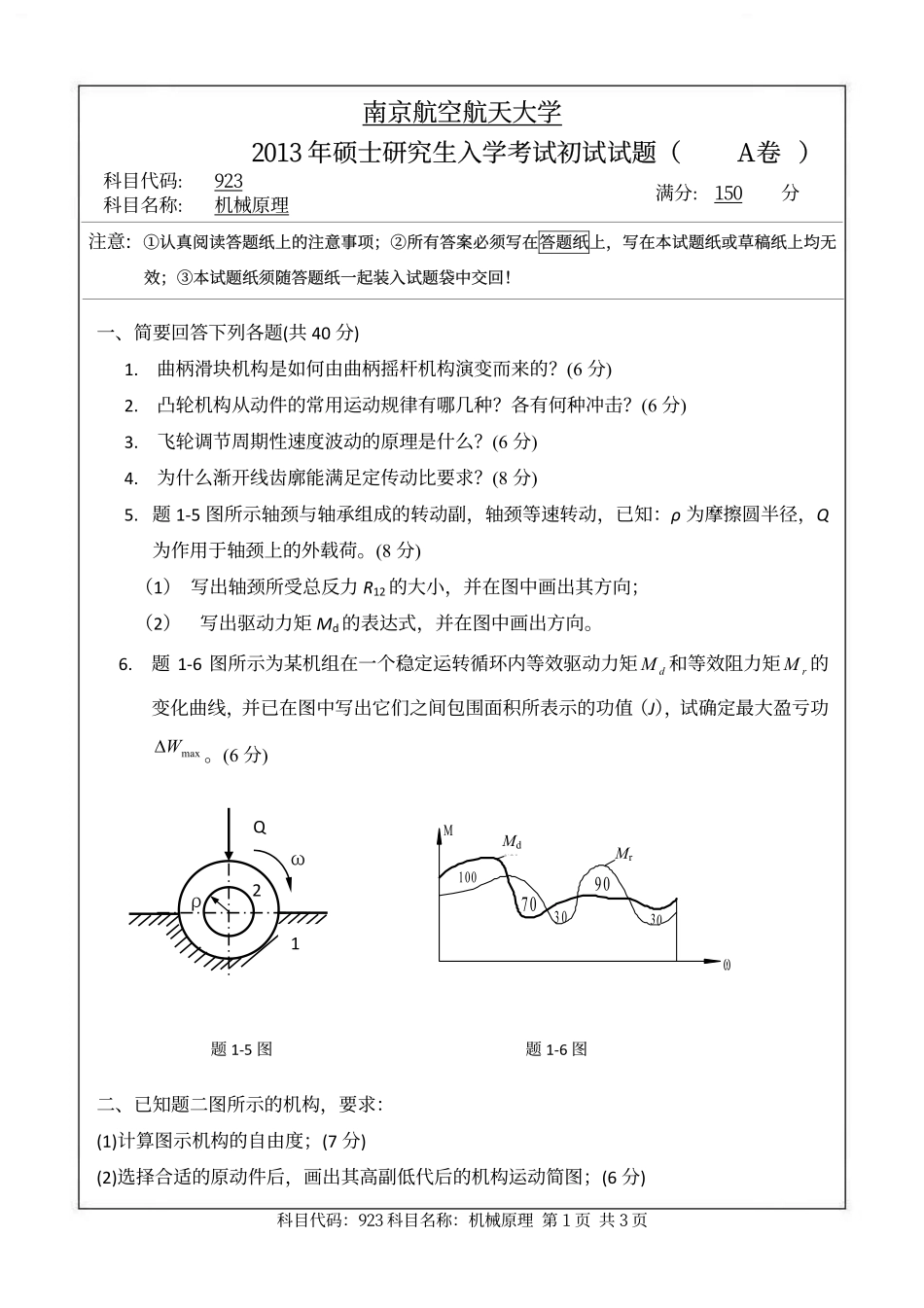

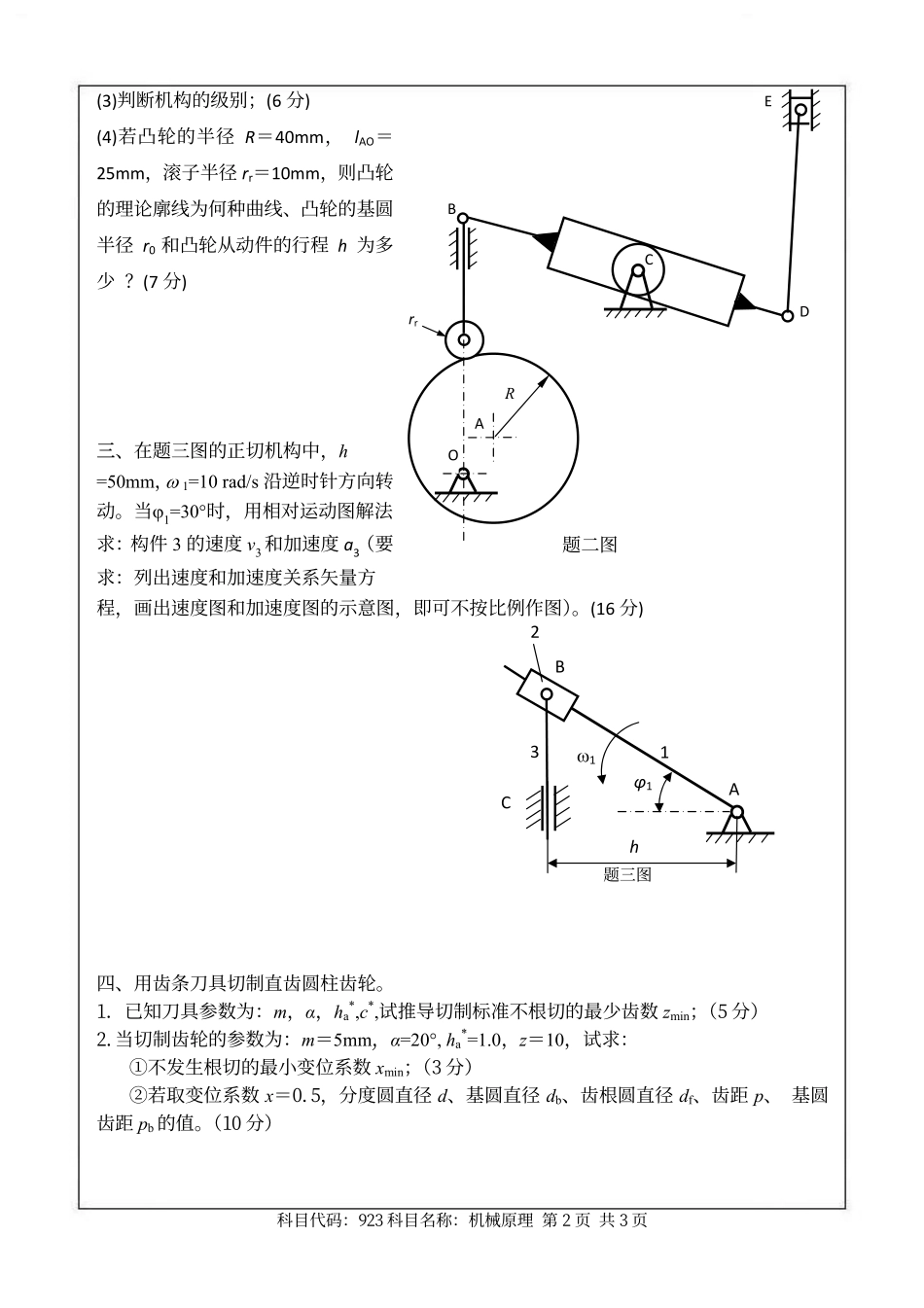

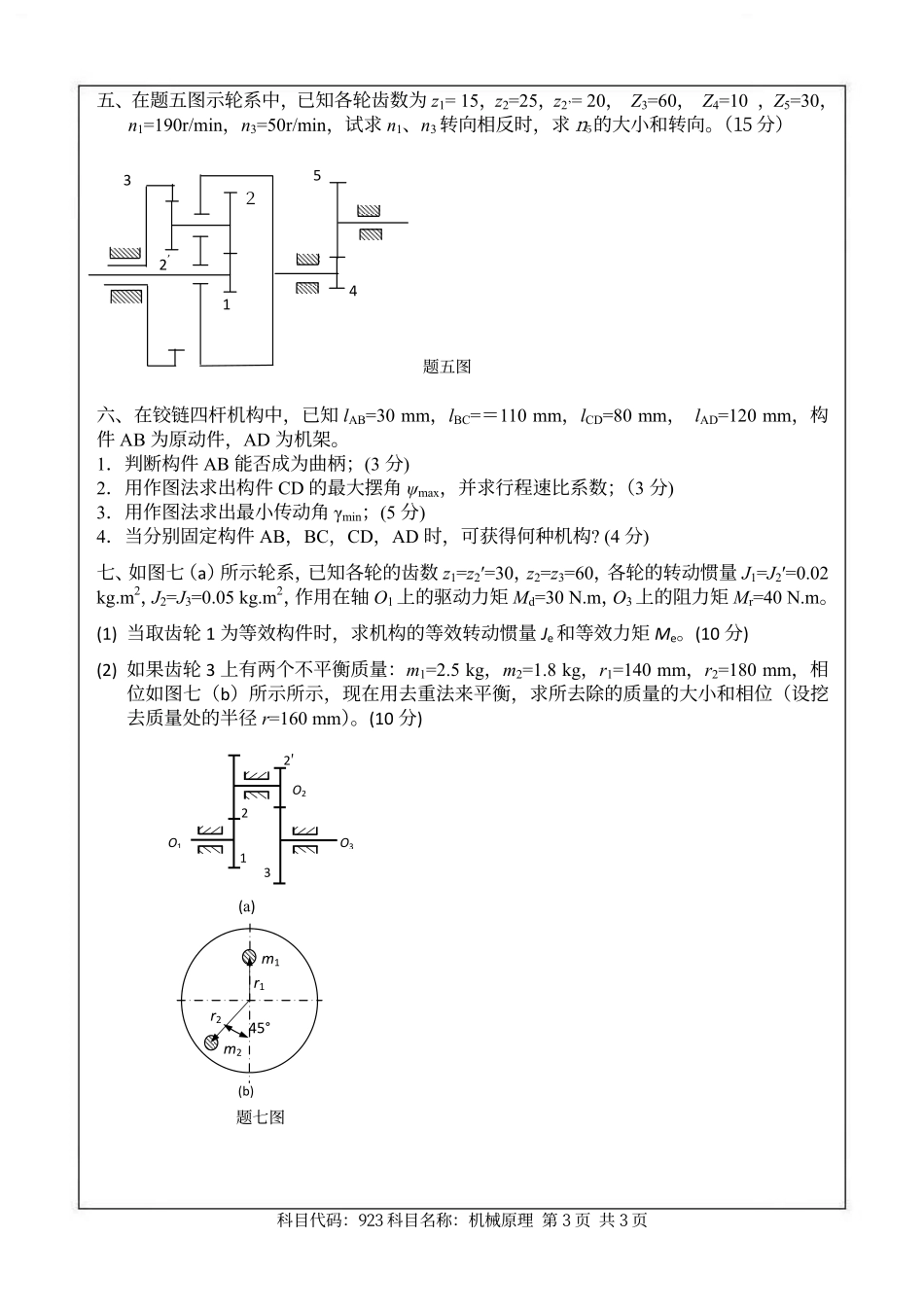

科目代码：923 科目名称：机械原理 第 1 页 共 3 页 南京航空航天大学南京航空航天大学2013 年硕士研究生入学考试初试试题（A 卷）2013 年硕士研究生入学考试初试试题（A 卷）科目代码:923 科目名称:机械原理 满分:150 分注意:认真阅读答题纸上的注意事项；所有答案必须写在答题纸上，写在本试题纸或草稿纸上均无认真阅读答题纸上的注意事项；所有答案必须写在答题纸上，写在本试题纸或草稿纸上均无效；本试题纸须随答题纸一起装入试题袋中交回！效；本试题纸须随答题纸一起装入试题袋中交回！一、简要回答下列各题(共 40 分)1.曲柄滑块机构是如何由曲柄摇杆机构演变而来的？(6 分)2.凸轮机构从动件的常用运动规律有哪几种？各有何种冲击？(6 分)3.飞轮调节周期性速度波动的原理是什么？(6 分)4.为什么渐开线齿廓能满足定传动比要求？(8 分)5.题 15 图所示轴颈与轴承组成的转动副，轴颈等速转动，已知：为摩擦圆半径，Q为作用于轴颈上的外载荷。(8 分)（1）写出轴颈所受总反力 R12的大小，并在图中画出其方向；（2）写出驱动力矩 Md的表达式，并在图中画出方向。6.题 16 图所示为某机组在一个稳定运转循环内等效驱动力矩dM 和等效阻力矩rM的变化曲线，并已在图中写出它们之间包围面积所表示的功值（J），试确定最大盈亏功maxW。(6 分)题 15 图 题 16 图 二、已知题二图所示的机构，要求：(1)计算图示机构的自由度；(7 分)(2)选择合适的原动件后，画出其高副低代后的机构运动简图；(6 分)2Q1100703090MdMrM30MdMr科目代码：923 科目名称：机械原理 第 2 页 共 3 页(3)判断机构的级别；(6 分)(4)若凸轮的半径 R40mm，lAO25mm，滚子半径 rr10mm，则凸轮的理论廓线为何种曲线、凸轮的基圆半径 r0和凸轮从动件的行程 h 为多少？(7 分)三三、在题三图的正切机构中，h=50mm，1=10 rad/s 沿逆时针方向转动。当1=30时，用相对运动图解法求：构件 3 的速度 v3和加速度 a3（要求：列出速度和加速度关系矢量方程，画出速度图和加速度图的示意图，即可不按比例作图）。(16 分)四、用齿条刀具切制直齿圆柱齿轮。1已知刀具参数为：m，ha*,c*,试推导切制标准不根切的最少齿数 zmin；（5 分）2.当切制齿轮的参数为：m5mm,=20,ha*=1.0，z10，试求：不发生根切的最小变位系数 xmin；（3 分）若取变位系数 x0.5，分度圆直径 d、基圆直径 db、齿根圆直径 df、齿距 p、基圆齿距 pb的值。（10 分）题二图RrrAOBCDEA11hBC231题三图科目代码：923 科目名称：机械原理 第 3 页 共 3 页 五、在题五图示轮系中，已知各轮齿数为 z1=15，z2=25，z2=20，Z3=60，Z4=10，Z5=30，n1=190r/min，n3=50r/min，试求 n1、n3转向相反时，求n的大小和转向。（15 分）题五图六、在铰链四杆机构中，已知 lAB=30 mm，lBC=110 mm，lCD=80 mm，lAD=120 mm，构件 AB 为原动件，AD 为机架。1判断构件 AB 能否成为曲柄；(3 分)2用作图法求出构件 CD 的最大摆角 max，并求行程速比系数；（3 分)3用作图法求出最小传动角 min；(5 分)4当分别固定构件 AB，BC，CD，AD 时，可获得何种机构?(4 分)七、如图七（a）所示轮系，已知各轮的齿数 z1=z2=30，z2=z3=60，各轮的转动惯量 J1=J2=0.02 kg.m2，J2=J3=0.05 kg.m2，作用在轴 O1上的驱动力矩 Md=30 N.m，O3上的阻力矩 Mr=40 N.m。(1)当取齿轮 1 为等效构件时，求机构的等效转动惯量 Je和等效力矩 Me。(10 分)(2)如果齿轮 3 上有两个不平衡质量：m1=2.5 kg，m2=1.8 kg，r1=140 mm，r2=180 mm，相位如图七（b）所示所示，现在用去重法来平衡，求所去除的质量的大小和相位（设挖去质量处的半径 r=160 mm）。(10 分)题七图 1234545O11232O3O2(a)(b)m1m2r2r1
