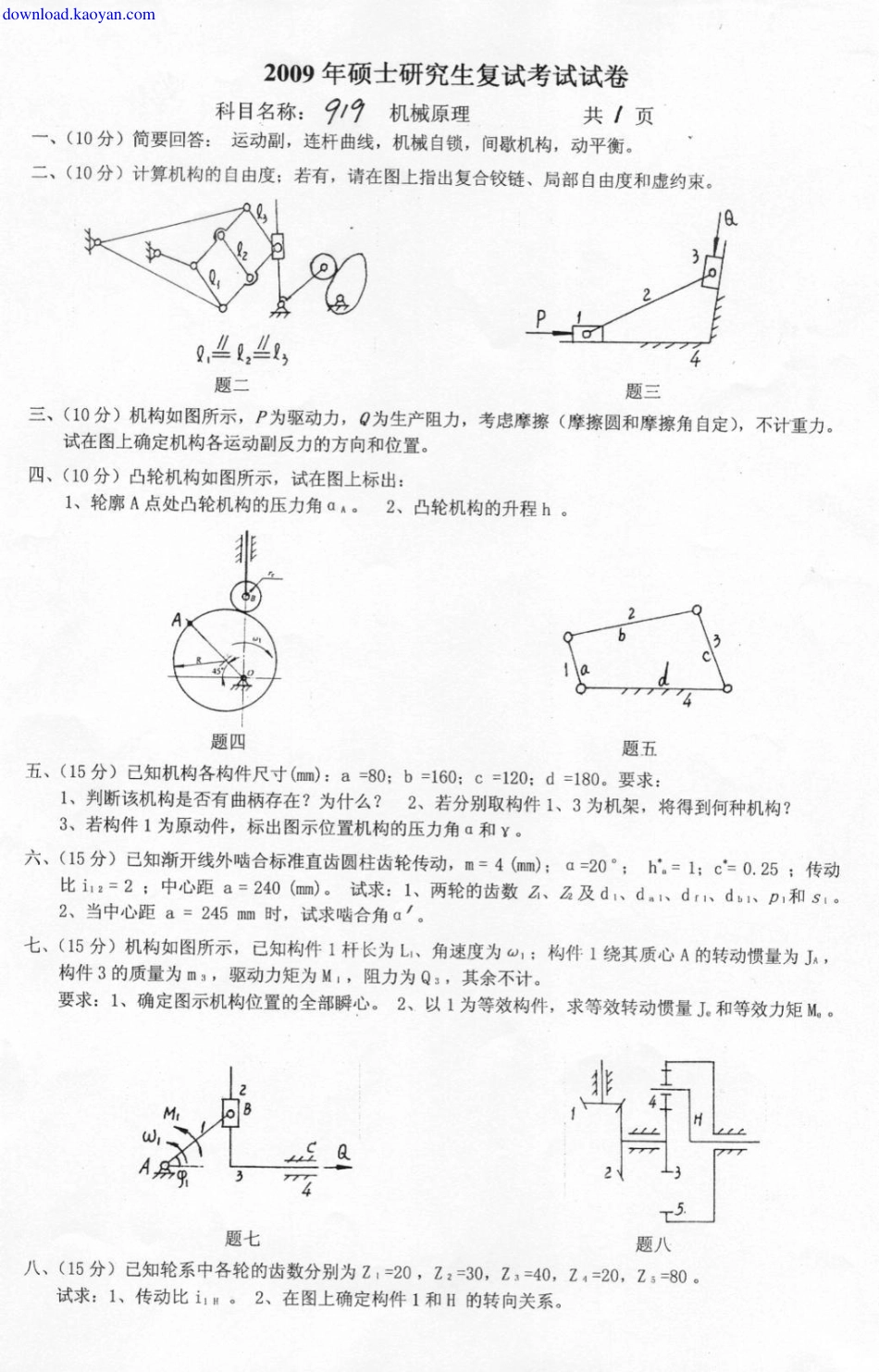

2009年硕士研究生复试考试试卷科目名称：9！9机械原理共/页一、(10分)简要回答：运动副，连杆曲线，机械自锁，间歇机构，动平衡。二、(10分)计算机构的自由度：若有，请在图上指出复合铰链、局部自由度和虚约束。9,41,2,题二题三三、(10分)机构如图所示，P为驱动力，Q为生产阻力，考虑摩擦（摩擦圆和摩擦角自定），不计重力。试在图上确定机构各运动副反力的方向和位置。四、(10分)凸轮机构如图所示，试在图上标出：1、轮廓A点处凸轮机构的压力角aA。2、凸轮机构的升程h。题四题五五、（15分)已知机构各构件尺寸(mm):a=80:b=160:c=120:d=180。要求：1、判断该机构是否有曲柄存在？为什么？2、若分别取构件1、3为机架，将得到何种机构？3、若构件1为原动件，标出图示位置机构的压力角和￥。六、(15分)已知渐开线外啮合标准直齿圆柱齿轮传动，m=4(mm):a=20；h.=1;c0.25；传动比i12=2;中心距a=240(mm)。试求：1、两轮的齿数、Z及d、d.1、dr1、db1、p1和s1。2、当中心距a=245mm时，试求啮合角a七、(15分)机构如图所示，已知构件1杆长为L、角速度为1：构件1绕其质心A的转动惯量为J,构件3的质量为m:,驱动力矩为M:,阻力为Q:,其余不计。要求：1、确定图示机构位置的全部瞬心。2、以1为等效构件，求等效转动惯量J。和等效力矩M。A97题七题八八、(15分)已知轮系中各轮的齿数分别为Z:=20,Z2=30,Z:=40,Z4=20,Z；=80。试求：1、传动比i1。2、在图上确定构件1和H的转向关系。
