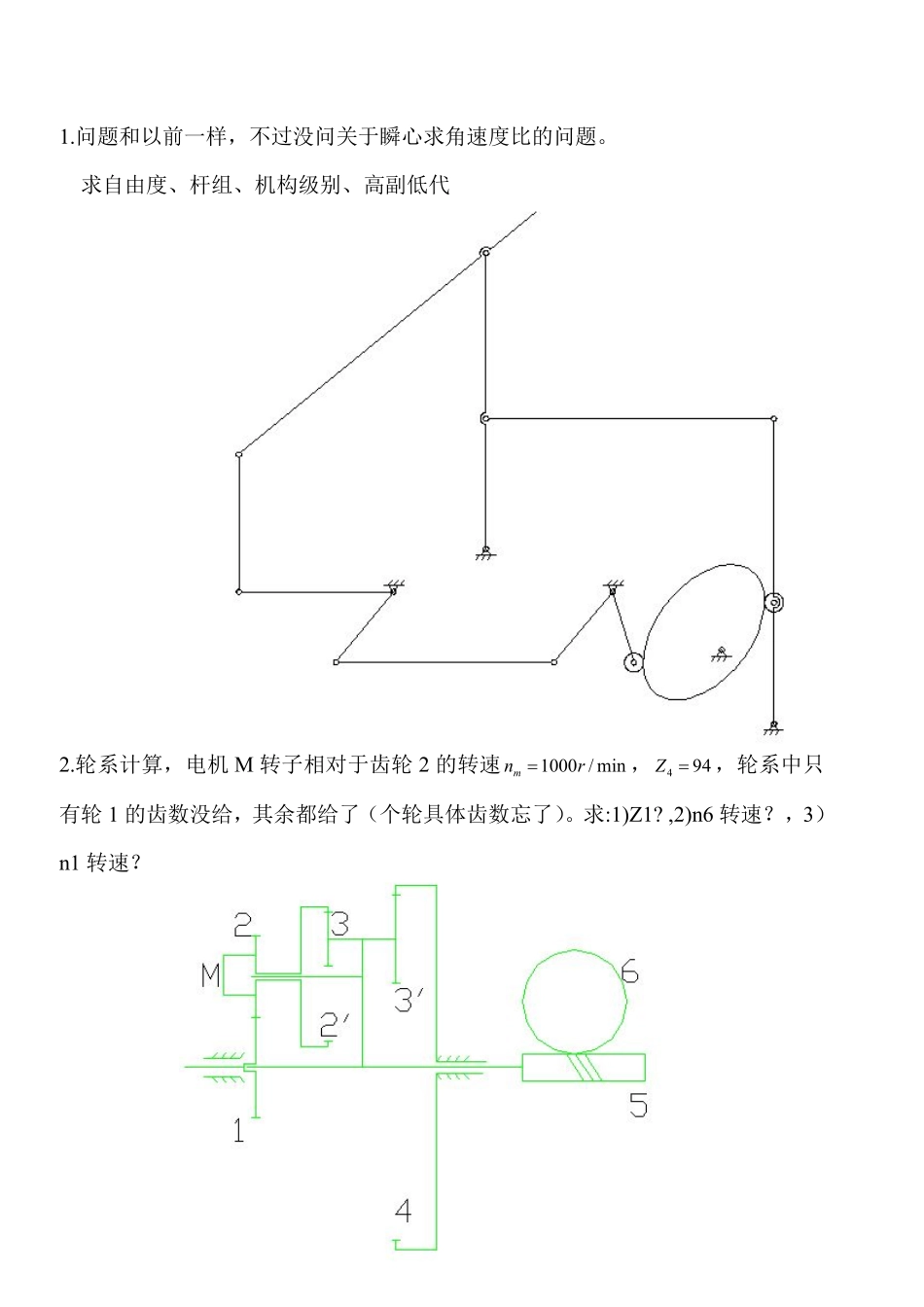

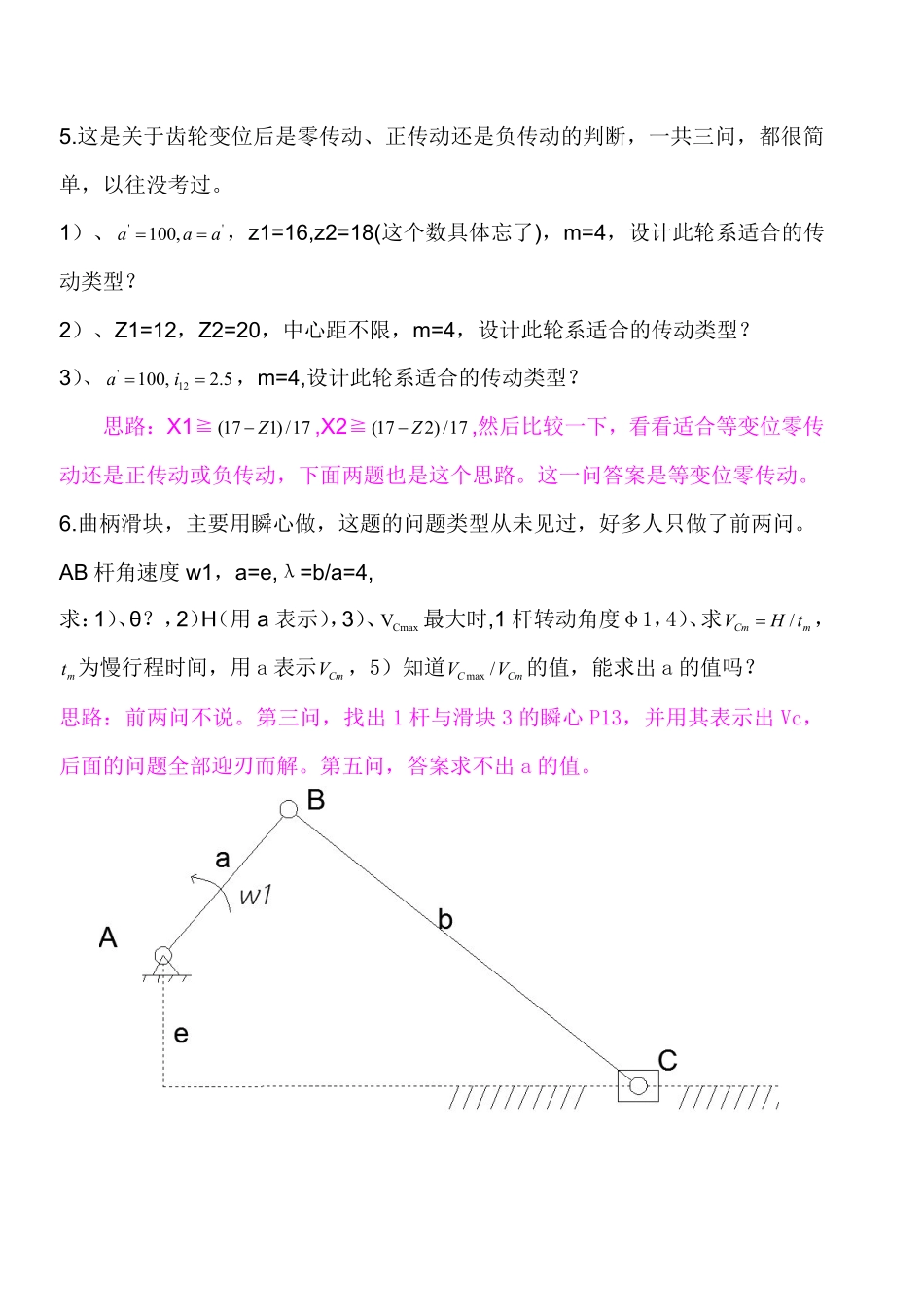

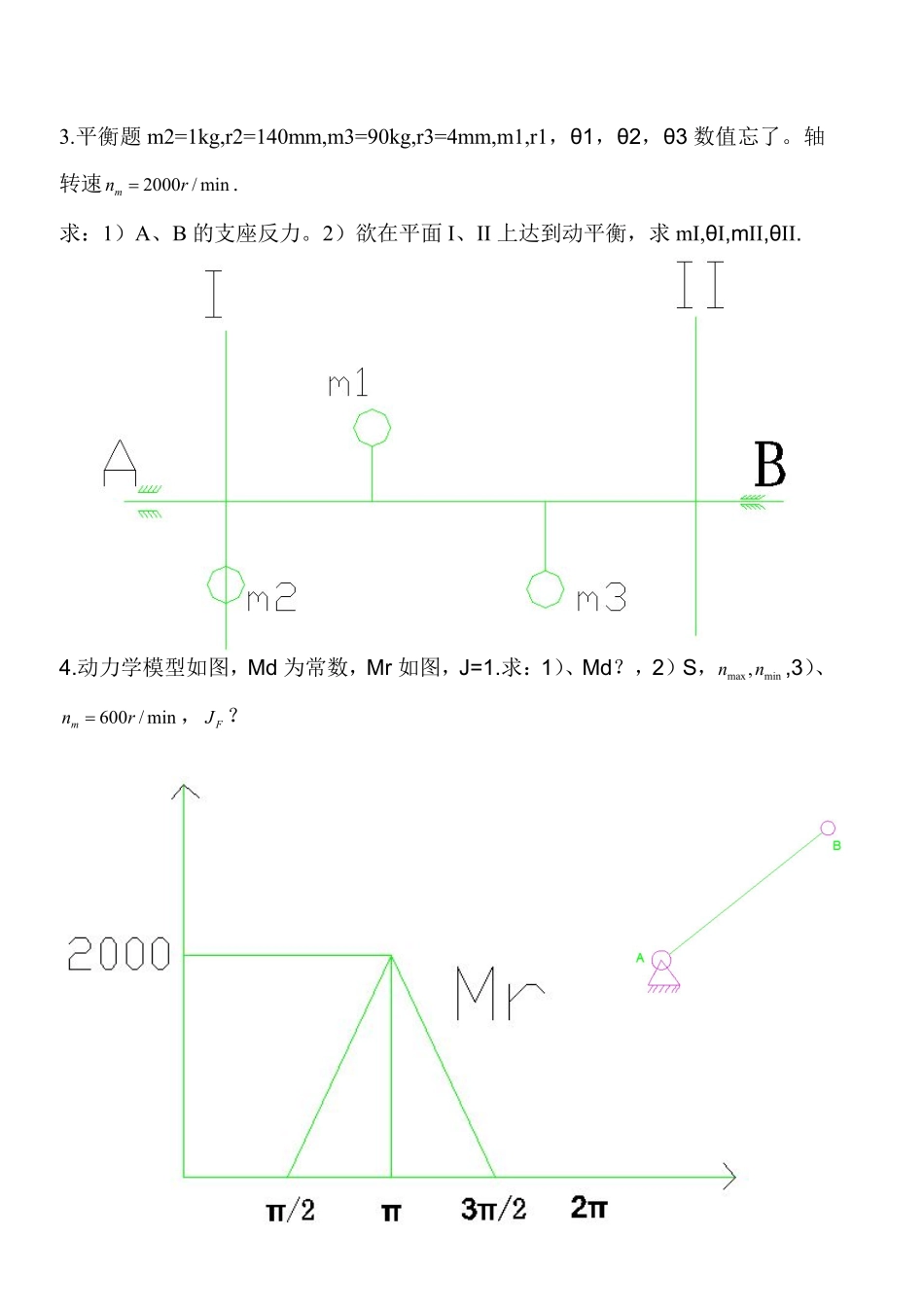

1.问题和以前一样，不过没问关于瞬心求角速度比的问题。求自由度、杆组、机构级别、高副低代2.轮系计算，电机 M 转子相对于齿轮 2 的转速min/1000rnm，944Z，轮系中只有轮 1 的齿数没给，其余都给了（个轮具体齿数忘了）。求:1)Z1?,2)n6 转速？，3）n1 转速？3.平衡题 m2=1kg,r2=140mm,m3=90kg,r3=4mm,m1,r1，1，2，3 数值忘了。轴转速min/2000rnm.求：1）A、B 的支座反力。2）欲在平面 I、II 上达到动平衡，求 mI,I,mII,II.4.动力学模型如图，Md 为常数，Mr 如图，J=1.求：1）、Md？，2）S，minmax,nn,3）、min/600rnm，FJ？5.这是关于齿轮变位后是零传动、正传动还是负传动的判断，一共三问，都很简单，以往没考过。1）、,100aaa，z1=16,z2=18(这个数具体忘了)，m=4，设计此轮系适合的传动类型？2）、Z1=12，Z2=20，中心距不限，m=4，设计此轮系适合的传动类型？3）、,100a5.212i，m=4,设计此轮系适合的传动类型？思路：X117/)117(Z,X217/)217(Z,然后比较一下，看看适合等变位零传动还是正传动或负传动，下面两题也是这个思路。这一问答案是等变位零传动。6.曲柄滑块，主要用瞬心做，这题的问题类型从未见过，好多人只做了前两问。AB 杆角速度 w1，a=e,=b/a=4,求：1）、？，2）H（用 a 表示），3）、CmaxV最大时,1 杆转动角度1，4）、求mCmtHV/，mt为慢行程时间，用 a 表示CmV，5）知道CmCVV/max的值，能求出 a 的值吗？思路：前两问不说。第三问，找出 1 杆与滑块 3 的瞬心 P13，并用其表示出 Vc，后面的问题全部迎刃而解。第五问，答案求不出 a 的值。7.四杆机构设计，不会做，当场就 pass 了这题。BC 平面上一直线到达 I 时 C 位于 C1，达到 II 处时，B 位于 B2 处，D 在 X 轴上。设计此四杆机构。8.同往年类型产不多，但这类题最近难度持续加大，图形也组合的多了些。正题叙述和往年一样,作图。求：1）、br,2)、推程角、回程角、推程最大压力角，并说出作图步骤，3）滚子从图示位置转到 H 处时，凸轮转角？D 上升距离 S?，4）D 的两个极限位置，5）图中有摩擦圆、摩擦角，画机构受力多边形（这题不难，只是有点繁琐，理清每一步，其实很好做）此文件仅用于学习参考，鄙视一切将其用于商业活动的行为！胡慧远合肥学院
