2010年北京交通大学机械原理考研试题.pdf

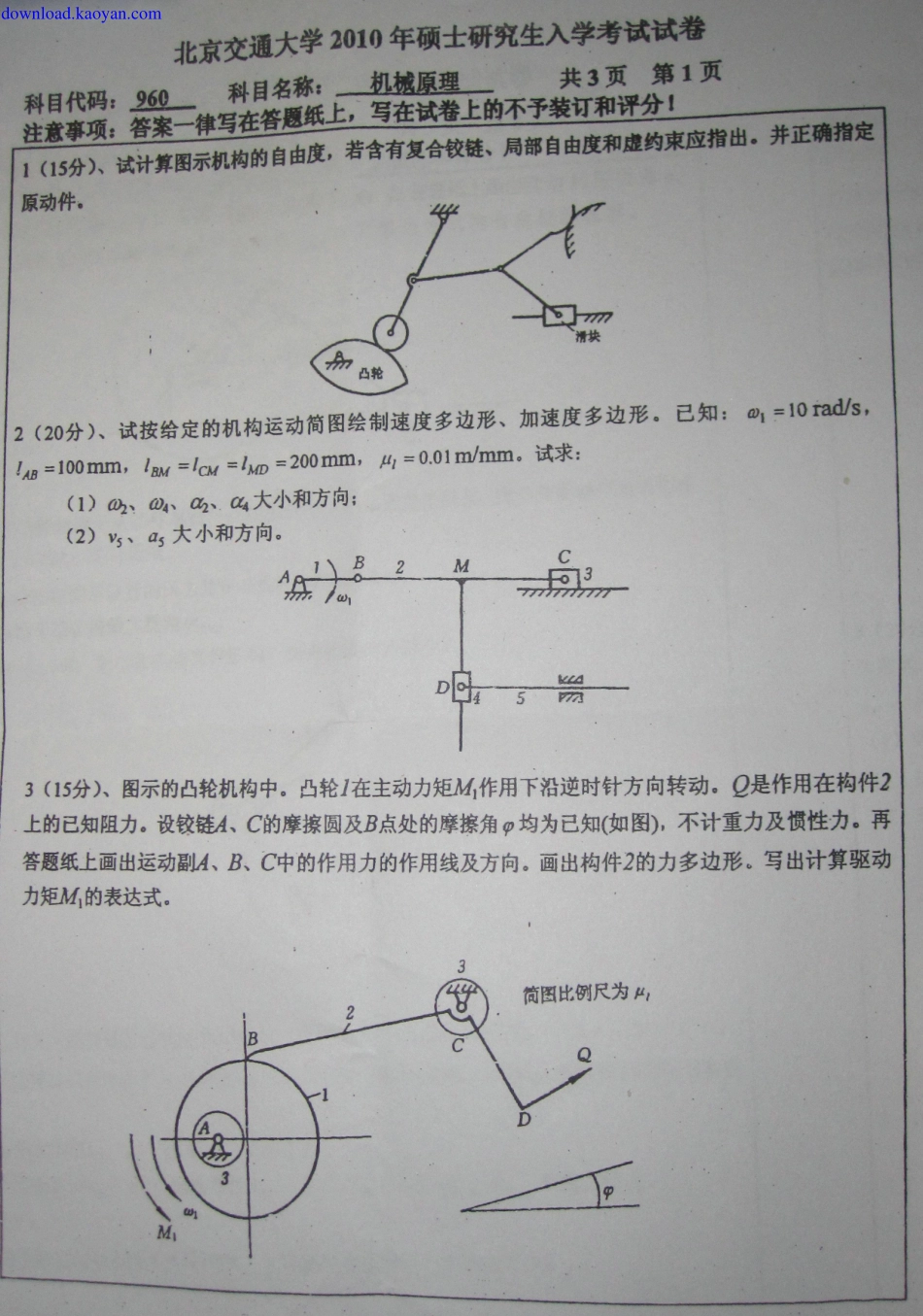

北京交通大学2010年硕士研究生入学考试试卷科目代码：960科目名称：机城原理共3页第1页注意事项：答案一律写在答题纸上，写在试卷上的不予装订和评分！1(15分)、试计算图示机构的自由度，若含有复合铰链、局部自由度和虚约束应指出。并正确指定原动件。凸轮2(20分)、试按给定的机构运动简图绘制速度多边形、加速度多边形。已知：1=10rads,!A8=100mm,I8M=IcM=lMD=200mm,4=0.01m/mm。试求：(1)、4大小和方向：(2)、a5大小和方向。18C03777777777773(15分)、图示的凸轮机构中。凸轮1在主动力矩M作用下沿逆时针方向转动。Q是作用在构件2上的已知阻力。设铰链A、C的摩擦圆及B点处的摩擦角均为已知（如图），不计重力及惯性力。再答题纸上画出运动副A、B、C中的作用力的作用线及方向。画出构件2的力多边形。写出计算驱动力矩M,的表达式。简图比例尺为4，B北京交通大学2010年硕士研究生入学考试试卷科目名称：机械原理共3页第2页科目代码：960注意事项：答案一律写在答愿纸上，写在试卷上的不予装订和评分！4(5分)、图示为偏置曲柄滑块机构4BC,偏距为。.在答题纸上画出滑块的压力角ac和传动角c,画出极位夹角0及最小传动角y血并求出该机构有曲柄的条件。7775(20分)、在图示摆动滚子从动件单圆盘凸轮机构中，已知圆盘半径R,圆心与转轴中心的距离La=R12,滚子半径r,:在答题纸上(1)画出标出在图示位置的压力角与推杆摆动的角度必：(2)画出滚子推杆的最大摆角mm(3)当a时，对凸轮机构有何影响？如何使压力角减小？2R6(20分、已知某对渐开线直齿圆柱齿轮传动，中心距a=350mm,传动比i=2.5,a=20，：=1，c=025,根据强度等要求模数m必须在5、6、7mm三者中选择，试设计此对齿轮的以下参数和尺寸。(1)齿轮的齿数、z2,模数m,传动类型；(2)分度圆直径4、d2,面圆直径d,1、d2,根圆直径d1、4r2,节圆直径d、d,啮合角a;(3)若实际安装中心距4=351mm,上述哪些参数变化？数值为多少？北京交通大学2010年硕士研究生入学考试试卷科目代码：960科目名称：机械原理共3页第3页注意事项：答案一律写在答题纸上，写在试卷上的不予装订和评分17(15分)、如图示轮系，已知41=15,22=24，z2=32,3=36,z4=17,5=28,m=980rmin,方向如图所示。(1)判别该轮系的组成及类型：(2)求轮5的转速m的大小及方向。8(20分)、已知机组在稳定运转时期主轴上的等效阻力矩变化曲线M,()如图所示，等效驱动力矩为常数，主轴的平均角速度心m=10rads。为减小主轴的速度波动，现加装一个飞轮，其转动惯量J=9.8kgm2,不计主轴及其它构件的质量和转动惯量。试求：(1)等效驱动力矩Ma:(2)运转速度不均匀系数6：(3)主轴的最大角速度0mx及最小角速度0mn，它们发生在何处（即相应的p值）。IMf(Nm)78.4MMaB032P29(10分)入、图示两个回转构件是否符合静平衡条件？是否符合动平衡条件？为什么？m=30m:=】0m1=20a)b)
