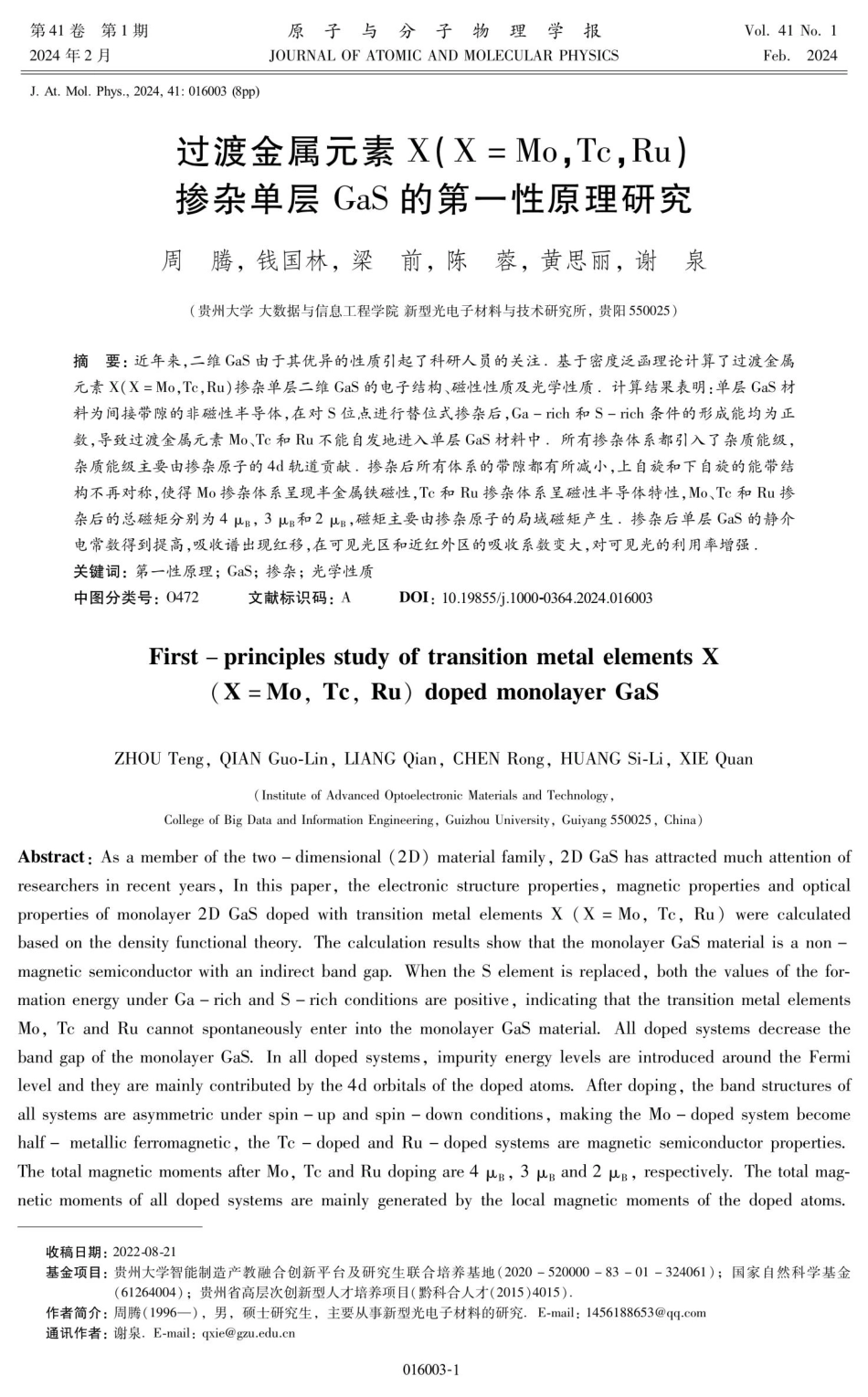

第41卷第1期2024年2 月J.At.Mol.Phys.,2024,41:016003(8pp)原子与分子物理学报JOURNAL OF ATOMIC AND MOLECULAR PHYSICS过渡金属元素 X(X=Mo,Tc,Ru)掺杂单层GaS的第一性原理研究Vol.41 No.1Feb.2024周腾，钱国林，梁前，陈蓉，黄思丽，谢泉（贵州大学大数据与信息工程学院新型光电子材料与技术研究所，贵阳550 0 2 5）摘要：近年来，二维GaS由于其优异的性质引起了科研人员的关注基于密度泛函理论计算了过渡金属元素X(X=Mo,Tc,Ru)掺杂单层二维GaS的电子结构、磁性性质及光学性质计算结果表明：单层GaS材料为间接带隙的非磁性半导体，在对S位点进行替位式掺杂后,Ga-rich和S-rich条件的形成能均为正数，导致过渡金属元素Mo、T c 和Ru不能自发地进入单层GaS材料中：所有掺杂体系都引入了杂质能级，杂质能级主要由掺杂原子的4d轨道贡献掺杂后所有体系的带隙都有所减小，上自旋和下自旋的能带结构不再对称,使得Mo掺杂体系呈现半金属铁磁性,Tc和Ru掺杂体系呈磁性半导体特性,Mo、T c 和Ru掺杂后的总磁矩分别为4B，3B和2 B，磁矩主要由掺杂原子的局域磁矩产生，掺杂后单层GaS的静介电常数得到提高，吸收谱出现红移，在可见光区和近红外区的吸收系数变大，对可见光的利用率增强，关键词：第一性原理；GaS；掺杂；光学性质中图分类号：0 47 2First-principles study of transition metal elements X(X=Mo,Tc,Ru)doped monolayer GaS文献标识码：ADOI:10.19855/j.1000-0364.2024.016003ZHOU Teng,QIAN Guo-Lin,LIANG Qian,CHEN Rong,HUANG Si-Li,XIE Quan(Institute of Advanced Optoelectronic Materials and Technology,College of Big Data and Information Engineering,Guizhou University,Guiyang 550025,China)Abstract:As a member of the two-dimensional(2D)material family,2D GaS has attracted much attention ofresearchers in recent years,In this paper,the electronic structure properties,magnetic properties and opticalproperties of monolayer 2D GaS doped with transition metal elements X(X=Mo,Tc,Ru)were calculatedbased on the density functional theory.The calculation results show that the monolayer GaS material is a non-magnetic semiconductor with an indirect band gap.When the S element is replaced,both the values of the for-mation energy under Ga-rich and S-rich conditions are positive,indicating that the transition metal elementsMo,Tc and Ru cannot spontaneously enter into the monolayer GaS material.All doped systems decrease theband gap of the monolayer Gas.In all doped systems,impurity energy levels are introduced around the Fermilevel and they are mainly contributed by the 4d orbitals of the doped atoms.After doping,the band structures ofall systems are asymmetric under spin-up and spin-down conditions,making the Mo-doped system becomehalf-metallic ferromagnetic,the Tc-doped and Ru-doped systems are magnetic semiconductor properties.The total magnetic moments after Mo,Tc and Ru doping are 4 B,3 g and 2 B,respectively.The total mag-netic moments of all doped systems are mainly generated by the local magnetic moments of the doped atoms.收稿日期：2 0 2 2-0 8-2 1基金项目：贵州大学智能制造产教融合创新平台及研究生联合培养基地（2 0 2 0-52 0 0 0 0 8 3-0 1-32 40 6 1）；国家自然科学基金（6 12 6 40 0 4）；贵州省高层次创新型人才培养项目（黔科合人才（2 0 15)40 15）。作者简介：周腾（1996 一），男，硕士研究生，主要从事新型光电子材料的研究，E-mail：1456 18 8 6 53 q q.c o m通讯作者：谢泉.E-mail：q x i e g z u.e d u.c n016003-1第41卷Moreover,the static dielectric constant of monolayer GaS is improved after doping with transition metal elementsX,the polarization ability is enhanced,the absorption spectrum appears red-shifted,the absorption coefficientsin the visible and near-infrared regions become larger,and the utilization rate of visible light is enhanced.Key words:Firstprinciples;GaS;Doped;Optical properties1 引 言自2 0 0 4年单层石墨烯被发现以来，二维材料受到越来越多的关注二维材料具有比表面积大、原子级厚度等优点，在物理、化学、生物和电学等2-5领域具有广阔的应用前景近年来，二维材料硫化镓（GaS）也受到许多研究人员的关注作为一种宽禁带层状半导体材料，让二维GaS在许多领域有着良好性质实验上，Afaneh等人6 通过改进传统化学气相沉积（chemical va-pordeposition，CVD)方法，利用商业生产的前驱体，制备出连续的GaS单层材料，为其更好地应用到光电子器件中打下了实验基础：Dicorato等人7 通过机械剥离方法获得了38 16 6 5nm不同厚度的GaS样品，并对其光响应率等特性进行了测量和分析，发现GaS的光响应率随其厚度的增加而增加Ahmed等人8 采用液相剥离法合成了超薄二维GaS纳米片，并在侧抛光光纤上沉积二维GaS纳米片后，首次成功地制备了可饱和吸收器(saturable absorbers,SAs)，在1 m 和1.5 m时，分别可以实现10%和5.3%的调制深度，表明所制备的SAs的宽带饱和吸收性能良好，Alen-car等人9同样利用机械剥离方法得到不同层数的GaS样品，并对其拉曼光谱的偏振依赖性进行研究，结果表明拉曼光谱的偏振依赖性与GaS材料的层数变化没有明显关联此外，DeckoffJo n e s等人10 1将氮化硅（SiN）和GaS材料混合集成，混合后的光波导材料的非线性折射率比SiN光波导材料提升了五倍。在理论计算方面，Yang等人l对单层GaS材料施加极限应力和应变，发现平面杨氏模量均为正数，证明了单层GaS的机械稳定性Nayeri等人【12 采用第一性原理方法计算了单层GaS在不同本征缺陷浓度情况下的能带结构、介电函数等性质，发现存在两个S空位缺陷时，GaS的能带结构由间接带隙转变为直接带隙，其带隙宽度从2.3eV降低到1.33eV，使电子跃迁的能量降低，这为其应用到光电子领域提供了可能性，与此同时，Akoto等人【13通过第一性原理方法研究Ga与原子与分子物理学报S空位缺陷时，GaS的气体吸附性能，结果表明存在Ga与S空位缺陷时，层状GaS材料对 SO2、NH,和HCN气体具有良好的物理吸附性能，这表明空位是一种捕获小气体分子的高活性催化位点。Sun 等人14利用第一性原理方法研究了g-C.N。/GaS异质结的光催化反应机理和光学性质，结果表明该异质结构在界面处产生的内建电场有利于电子空穴对的分离，并具有良好的可见光吸收能力，说明该异质结构是一种良好的光催化材料和太阳能转换材料此外，在元素掺杂方面，Bai等人15研究了O、Se、T e、A l、In、Sc、Y元素单掺杂和共掺杂对单层GaS的电子结构和光催化性能的影响，研究结果表明Y和Te共掺体系具有良好的水分解性能，在可见光区的吸收系数提高，说明该共掺体系是一种可用于光催化水分解领域的良好催化剂Chen等人【16 采用第一性原理方法对非金属元素H、B、C、N、O、F和3d族过渡金属元素V、Cr、M n、Fe、Co、Ni 掺杂单层GaS进行了研究，结果表明3d族过渡金属元素由于正的形成能导致不能自发进人单层GaS材料中，H、B、N和F掺杂体系具有1.0 g的磁矩,而C、O 掺杂体系无磁矩产生：其他元素掺杂单层GaS材料后也具有良好的电学、光学、磁学和气体吸附等17-2 3性能.由于过渡金属元素的d轨道处于未填满状态，使得过渡金属元素普遍存在多价态，这使其性质与其他元素有明显的差别：鉴于目前4d族过渡金属元素掺杂单层GaS材料的研究尚未开展，本文对单层GaS进行替位式掺杂，主要研究了过渡金属元素X(X=Mo，T c，Ru)掺杂单层GaS材料的电子结构、磁性及光学性质希望能为单层GaS在自旋电子学材料和光电子材料等领域的应用提供理论依据，2计算方法及理论模型本文采用VASP（V ie n n a a b in it io s im u la t io npackage）软件包2 4,2 5中基于密度泛函理论(densityfunctionaltheory，D FT）的投影缀加平面波方法(projector augmented wave,PAW)26.用广义梯度016003-2第1期第41卷近似（generalized gradient approximation，G G A）下的PBE(Perdew-Burke-Ernzerhof)泛函来描述相互作用电子间的交换关联能2 7 平面波截断能设置为40 0 eV，电子自洽弛豫的收敛标准设置为110-eV，离子弛豫过程中作用在离子上的力小于0.0 2 eV/A时，晶格优化完成。对不可约布里渊区的积分运算采用Monkhorst-Pack 方案2 8 设置991的K点网格进行采样。计算模型以原子比例为1：1的单层GaS原胞为基础，分别沿a基矢和b基矢方向进行扩胞，得到331共36 个原子的超晶胞结构为了消除层与层之间的相互影响，在c轴方向设置2 0A的真空层，在此基础上对GaS进行替位式掺杂.由于在实验上对S位进行掺杂比对Ga位进行掺杂容易18，所以本文采用S位进行替位掺杂，掺杂浓度为5.6%.过渡金属元素X(X=Mo，Ru，Rh)掺杂单层GaS的俯视图和侧视图如图1所示（为了方便标识，侧视图中内层的GaG a 键未展示).形成能的大小可以体现掺杂体系的相对稳定性，掺杂体系的形成能E,定义如下2 9.30：(a)周腾，等：过渡金属元素X(X=Mo，T c，Ru)掺杂单层GaS的第一性原理研究JuCa=ca0Ga-richlLus=ug+AH,S-richJuca=ca+AH,Lus=us0其中，ca和u分别代表Ga原子和S原子在各自块体结构中每个原子的总能量H,表示单层GaS的形成焰，其定义如下31：AH,=Cas-uca-us其中cas代表GaS原胞的化学势，其值为Eto(GaS)的 1/18.(b)第1期E,=Eo(GaS+X)-Eto(GaS)+s=x(1)其中，Eto（G a S+X）代表不同掺杂体系的总能量，Eto（G a S）代表未掺杂GaS超胞的总能量，x表示掺杂原子X平均化学势，s代表被取代S原子的平均化学势对于掺杂原子X，参考相为其对应的块体结构；对于被替代的S原子，参考相为其稳定的S,单质根据材料的不同生长情况，s的大小受Gar ic h 和Sr ic h 两种条件约束，具体定义如下：(2)(3)(4)XGa-Gah图1过渡金属原子X(X=Mo，T c，Ru)掺杂GaS结构示意图（其中黄色球、蓝色球分别代表S原子和Ga原子，绿色球X，代表掺杂原子）：（a)俯视图；（b)侧视图Fig.1 The structure schematic diagram of transition metal atoms X(X=Mo,Tc,Ru)doped Gas(where the yellow ball and blue ball represent S atom and Ga atom,respectively,and the greenball X,represents the substituted doped atom):(a)top view;(b)side view形成能和S-rich条件下的形成能.由表1可知，掺杂体系的dca-Ca、d c a-x 和h3结果与讨论3.1几何结构与稳定性从图1可以看出，单层GaS是由四层原子平面组成，外层为S原子，内层为Ga原子，呈S-Ga-GaS的上下对称结构其中，dca-x表示Ga原子与过渡金属掺杂原子X之间的键长，dca-a代表内平面Ga原子之间的相对距离，h表示外层S原子之间的相对距离（即单层 GaS 的厚度）掺杂体系与未掺杂体系优化后的结构参数均列于表1，其中（=b)表示优化后的晶格常数，Ex(Cca-riab)和 Er(s-rith)分别表示在Ga-rich条件下的结构参数相较于未掺杂体系GaS均有所增大，晶格常数随着掺杂原子半径（Mo=1.40A，T c=1.35A，Ru=1.32 A)的减小而减小Ru掺杂体系不论是在 Gar ic h 还是 S-rich 条件下形成能都比其余两种掺杂体系小，且所有体系在Ga-rich条件下的形成能都比S-rich条件下的形成能低，说明Gar i c h 条件下掺杂体系更容易形成。但由于两种条件下的形成能均为正值，使得过渡金属原子都很难自发地进人单层GaS材料中，这与Chen等人16 的研究一致：为使过渡金属原子016003-3第41卷表1掺杂前后GaS的结构参数及不同条件下的形成能Table 1Structure parameters of Gas before and after dopingand formation energies under different conditions.掺杂dca-Cadca-xa/Ah/A体系/AGas3.6372.477Mo.3.632Tcs3.6272.478Rus3.624 2.479自发地进人单层GaS材料中，通常需要附加额外的能量，而外加电场和应变或许是可行路径。原子与分子物理学报3.2电子结构3.2.1能带结构元素掺杂通常会改变材料的导电性质，而通Er(Ca-rit)/Er(S-rich)/A/eV2.3664.6572.4852.6354.6782.5514.6692.4864.681(a)第1期/eV过能带结构可以直观地了解掺杂前后材料导电性质的变化：为了分析过渡金属元素X（X=M o,5.2426.5454.2245.5273.8215.124Tc，Ru)掺杂对单层GaS能带结构的影响，图2给出了掺杂前后不同体系的能带结构，表2 列出了不同体系下的带隙、导电性质及磁性变化情况，其中E代表自旋向上的带隙值，E代表自旋向下的带隙值(b)2202-4FMK4MK(c)MKMK(d)2202MK图2不同掺杂体系的能带结构（绿色代表自旋向上，蓝色代表自旋向下，黑色虚线代表费米能级E,）：（a)未掺杂GaS；（b)M o 掺杂；（c)Tc掺杂；（d)Ru掺杂Fig.2 Energy band structures of diferent doped systems(green represents spin-up,blue represents spin-down,and black dotted line represents Fermi energy level E,):(a)undoped GaS;(b)Modoped;(c)Tc doped;(d)Ru doped表2不同掺杂体系的带隙值、导电性质及磁性情况Table 2The band gaps of Eg,and Es2,conductivity and mag-netic properties of different systems.掺杂体系Eai/evGas2.36Mo,1.76Tcs1.79Ru1.76由图2(a)可知，单层GaS的自旋向上和自旋向下的能带结构完全相同，且导带底和价带顶的MKEs2/ev导电性质是否磁性2.36半导体0半金属0.99磁性半导体0.30磁性半导体MK位于布里渊区的不同位置处，说明单层GaS是一种非磁性的间接带隙半导体，带隙值为2.36 eV，这与Demirci 等人32 的研究结果吻合图2(b)为Mo掺杂体系的能带结构，与未掺杂体系相比自旋否向上的带隙值减小到1.7 6 eV，而自旋向下通道是存在穿过费米能级E,的杂质能级，使得掺杂体系是呈半金属特性因为上下自旋能带结构不同，Mo是掺杂体系整体呈半金属铁磁性，说明Mo掺杂后的单层GaS是一种潜在的自旋电子材料图2(c)是Tc 掺杂体系的能带结构，与 Mo 掺杂体系相016003-4MK第41卷比，其同样具有不对称的能带结构，说明该掺杂体系也具有磁性但与之不同的是，Tc掺杂体系自旋向下的能带结构中杂质能级未穿过费米能级Er，两种自旋条件下分别存在1.7 9 eV和0.9 9 eV的带隙，该掺杂体系表现出磁性半导体特性，图2(d)是Ru掺杂体系的能带结构，自旋向上和自旋向下的带隙值分别为1.7 9 eV和0.30 eV，上下自旋能带结构不对称，且在自旋向下的能带结构中存在4条杂质能级，分别位于费米能级E，两侧，该体系也呈现出磁性半导体特性，3.2.2态密度为了进一步分析不同掺杂体系的电子结构，图3给出了掺杂前后各体系的总态密度和主要贡献轨道的分波态密度，其中TDOS（T o t a l D e n s i t y o fStates）表示总态密度，黑色虚线表示费米能级Ep.由图3(a)可看出，自旋向上和自旋向下的态+(a)2TDOSGa-4pS-3p2-13020100-10-20840-8-12-3图3不同掺杂体系的总态密度和分波态密度：（a)未掺杂GaS；（b)M o 掺杂；（c)Tc掺杂；（d)Ru掺杂Fig.3 Total densities of states and partial densities of states of different doped systems:(a)undopedGaS;(b)Mo doped;(c)Tc doped;(d)Ru doped3.3磁性性质表3列出了不同掺杂体系的总磁矩和过渡金属X(X=Mo，T c，Ru)的局域磁矩其中，mca表示与过渡金属原子最近邻Ga原子的局域磁矩，ms表示与过渡金属原子最近邻S原子的局域磁矩，mx表示过渡金属原子的局域磁矩，mtotal表示周腾，等：过渡金属元素X(X=Mo，T c，Ru)掺杂单层GaS的第一性原理研究01Energy/evTDOSGa-4pS-3pTc-4d-2-1Energy/ev第1期密度完全对称，说明本征GaS体系不存在磁性，这与能带结构中的分析一致，总态密度主要由Ga的4p轨道和S的3p轨道的电子贡献从图3(b)Mo掺杂体系的态密度图可以看出，在费米能级E,和导带底附近均产生了杂质能级，上、下自旋通道发生自旋劈裂，且杂质能级主要由Ga-4p、S-3p和Mo-4d 的轨道杂化而成，导带底附近的杂质能级主要由Mo的4d轨道贡献图3（c）为Tc掺杂体系的态密度图，自旋向下通道产生了杂质能级，杂质能级主要由Tc的4d轨道贡献，由于杂质能级的出现，Tc掺杂体系的带隙减小到0.99eV.图3（d)为Ru掺杂体系，和Tc掺杂体系相比，同样在下自旋通道产生了主要由Ru-4d轨道贡献的杂质能级，杂质能级的出现使得Ru掺杂体系的带隙缩小到0.3eV，而价带顶主要由Ga-4p、S-3p 和Ru-4d轨道共同贡献.30(b)20100-10-20840-4-823C01TDOSGa-4pS-3pMo-4d323020100-10-20840-4-8-1223016003-513-2各掺杂体系的总磁矩，从表3可知，本征GaS局域磁矩和总磁矩为0，说明本征GaS 没有磁性，与之前的能带结构和态密度的结果一致对于过渡金属元素X(X=Mo，T c，Ru)掺杂体系来说，分别存在4 B、3B和2 B的总磁矩，且总体呈减小趋势这是由0Energy/eVTDOSGa-4pS-3pRu-4d-10Energy/ev11223(d）3第41卷于Mo、T c 和Ru元素的电负性依次增大，过渡金属原子与Ga原子之间的相互作用依次增强，引起过渡金属的价电子更偏向于本征GaS的非磁态，从而导致磁矩的依次减小，此外，所有掺杂体系的总磁矩均主要由过渡金属原子的局域磁矩贡献，分别为3.319g、2.8 0 3g和1.8 0 6 B表3不同掺杂体系的总磁矩和局域磁矩Table 3 Total magnetic moments and local magnetic momentsof different doped systems.掺杂体系mCa/BGasMo,TcsRu3.4光学性质本文还计算了单层GaS掺杂前后的光学性质变化，DFT方法没有考虑所加真空层的大小对光学性质的影响，而Yang等人33提出一种基于介电函数与超胞体积之间的关系来恢复二维材料的固有介电函数和光学性质的计算方法，该方法将真空层的影响考虑到光学性质的计算中，可以预测较为准确的光学性质，但该方法对计算资源的需求较大，所以本文仍采用前者来进行光学性质的定性计算，3.4.1复介电函数通常用复介电函数来描述半导体材料的宏观光学响应，其定义如下：8(w)=8i(w)+i82(w)其中，8（）代表介电函数实部，8 2（）代表介电函数虚部，当光子能量为零时的8 1（0）代表材料的静介电常数图4(a)为不同掺杂体系复介电函数的实部图，由图可知本征GaS的静介电常数为2.97，掺杂体系的静介电常数分别为7.55、3.37和3.7 2，掺杂体系的静介电常数都大于本征GaS.在0-2.6 eV范围内，Tc和Ru掺杂体系的实部变大，说明材料的极性增强，对电荷的束缚能力得到提高；而Mo掺杂体系在0.44eV时存在一个谷值，说明此时的电荷束缚能力较低，此外，在7.21-9.75eV范围内实部为负数，表明电磁波在传播时受到衰减：图4（b）为介电函数的虚部，虚部的值越大，材料对光子的吸收越强，这意味着有更多的电子处于激发态，电子跃迁所需的能量减小：从图中可以看出，在可见光范围内原子与分子物理学报(1.64-3.19eV)掺杂体系的虚部比未掺杂体系得到明显提升，光子能量整体往低能区偏移，说明在可见光范围内掺杂体系的光子吸收概率得到提高，处于激发态的电子数目增多，8(a)6ms/Bmx/B0.0130.023(0.0440.008-0.0240.013第1期GasMosTcs-Rusmiotal/B203.3194.0002.8033.0001.8062.000(5)016003-6-207(b)65432100图4复介电函数的实部和虚部：（a)实部；（b）虚部Fig.4 Real part and imaginary part of complex dielec-tric function:（a）Re a l p a r t;（b）Ima g i n a r ypart3.4.2吸收谱和反射谱图5为过渡金属元素X（X=M o，T c，Ru）掺杂前后的吸收光谱和反射光谱，主要体现光在单层GaS材料内部的衰减和表面的反射情况其中，图5（a)为掺杂前后不同体系的吸收谱，在可见光范围内(1.6 4-3.19eV），掺杂体系的吸收系数有明显提高与未掺杂体系相比，掺杂体系均出现红移，这将有利于提高GaS材料在红外光区的光探测能力和对可见光的利用率图5(b)是各掺杂体系的反射谱，掺杂体系在低能区的反射系数较本征有所提高，使得单层GaS表面的金属反射性增强在低能区，Mo掺杂体系在0.44 eV出现一个谷值，这与复介电函数实部出现谷值的位置相同，说明在该能量下光子不易被反射，且对5Photon energy/ev510Photonenergy/ev1015GasMosTcs-Rus15第41卷10(a),wo,o/uondiosqv8642000.3(b)0.20.10.00图5掺杂前后的吸收谱和反射谱：（a)吸收谱；(b)反射谱Fig.5 The absorption spectra and reflectivity spectrabefore and after doping:(a)Absorption spec-tra;(b)Reflectivity spectra电荷的束缚能力降低，从而更容易发生能量跃迁.4结论本文基于密度泛函理论对过渡金属元素X（X=Mo，T c，Ru)掺杂单层GaS的电子结构、磁性性质及光学性质进行了计算研究结果表明：掺杂体系在 Gar i c h 下更稳定，且 Ru 掺杂体系在Gar i c h 条件下的形成能最小，但所有掺杂体系的形成能都是正数，说明过渡金属元素Mo、T c和Ru不能自发地进入单层GaS体系中.Mo、T c和Ru掺杂后，上自旋条件下的带隙减小到1.7 6eV、1.7 9 e V 和1.7 6 eV，下自旋条件下的带隙减小到0 eV、0.9 9 e V 和0.3eV.在所有掺杂体系中，都引人了杂质能级，其中Mo掺杂体系的杂质能级穿过了费米能级E，杂质能级主要由过渡金属掺杂原子的4d轨道贡献所有掺杂体系中，Mo掺杂体系自旋向上和自旋向下的能带结构分别表现出半导体性和金属性，导致体系呈现出磁矩为4g的半金属铁磁性，磁矩主要来源于Mo元周腾，等：过渡金属元素X(X=Mo，T c，Ru)掺杂单层GaS的第一性原理研究510Photon energy/eV15Photon energy/ev第1期Gas素的4d轨道，其特殊的电子结构说明Mo掺杂体Mos系具有在自旋电子学材料领域的应用潜力：Tc和Tcs-Rus15-Gas-Mos-Tcs-Rus1015016003-7Ru掺杂体系均呈现出磁性半导体特性，各自的总磁矩分别为3g和2 B，磁矩的主要来源仍为Tc和Ru元素的4d轨道，这为单层GaS材料在磁性半导体领域的应用提供了可能此外，掺杂后单层GaS的静介电常数得到提高，增强了对电荷的束缚能力所有掺杂体系在可见光区的吸收系数增大，吸收谱出现红移，使单层GaS对可见光的利用率增加，在近红外区具有作为光探测器材料的应用潜力，参考文献：1Novoselov K S,Geim A K,Morozov S V,et al.Elec-tric field effect in atomically thin carbon filmsJ.Sci-ence,2004,306:666.2Jiang H,Zheng L,Liu Z,et al.Two-dimensionalmaterials:From mechanical properties to flexible me-chanical sensorsJ.Info.Mat,2020,2:1077.3Cai X,Luo Y,Liu B,et al.Preparation of 2D materi-al dispersions and their applicationsJ.Chem.Soc.Rev.,2018,47:6224.4Xue Y,Zhang Q,Wang W,et al.Opening two-di-mensional materials for energy conversion and storage:a concept J.Adu.Energy Mater.,2017,7:1602684.5Rohaizad N,Mayorga-Martinez C C,Fojtu M,et al.Two-dimensional materials in biomedical,biosensingand sensing applicationsJ.Chem.Soc.Rev.,2021,50:619.6Afaneh T,Fryer A,Xin Y,et al.Large-Area growthand stability of monolayer gallium monochalcogenidesfor optoelectronic devicesJ.ACS Appl.Nano Mater.,2020,3:7879.7Dicorato S,Gutierrez Y,Giangregorio M M,et al.In-terplay between thickness,defects,optical properties,and photoconductivity at the centimeter sin layered GasJ.Nanomaterials,2022,12:465.8Ahmed S,Qiao J,Cheng P K,et al.Two-dimen-sional gallium sulfide as a novel saturable absorber forbroadband ultrafast photonics applications J.ACSAppl.Mater.Interfaces,2021,13:61518.9Alencar R,Longuinhos R,Rabelo C,et al.Ramanspectroscopy polarization dependence analysis in two-dimensional gallium sulfideJ.Phys.Rev.B,2020,102:165307.10Deckoff-Jones S,Pelgrin V,Zhang J,et al.Enhan-第41卷cing SiN waveguide optical nonlinearity via hybrid GaSintegrationJ.J.Opt.,2021,23:025802.11Yang C,Lu P,Huang W,et al.Mechanical stabilitiesand nonlinear properties of monolayer Gallium sulfideunder tensionJ.Superlattices Microstruct.,2015,80:80.12 Almadvari R H,Nayeri M,Fotoohi S.Engineering ofelectronic and optical properties of monolayer galliumsulfide/selenide in presence of intrinsic atomic defectsJ.Mater.Res.Express,2020,7:015915.13Opoku F,Akoto O,Asare-Donkor N K,et al.De-fect-engineered two-dimensional layered galliumsulphide molecular gas sensors with ultrahigh selectivityand sensitivity J Appl.Surf.Sci.,2021,562:150188.14 Sun M,Wei X,Zhang J,et al.First-principlesstudy on the type-II g-C,N。/G a S h e t e r o j u n c t i o n:Apromising photocatalyst for water spliting J.Dia-mond Relat.Mater.,2020,110:108157.15 Bai Y,Deng K,Kan E.Band gap engineering andvisible light response for GaS monolayer by isovalentanion-cation codoping J.Mater.Chem.Phys.,2017,198:275.16(Chen H,Li Y,Huang L,et al.Influential electronicand magnetic properties of the gallium sulfide monolay-er by substitutional doping J.J.Phys.Chem.C,2015,119:29148.17 Guler I,Isik M,Ahmedova F,et al.Characteristicfeatures of thermoluminescence in neodymium-dopedgallium sulfideJ.J.Lumin.,2018,33:759.18Khan R,Rahman A U,Zhang Q,et al.First-princi-ples computational exploration of ferromagnetism inmonolayer GaS via substitutional doping J.J.Phys.:Condens Matter,2021,33:314003.19Li F,Zhou X,Feng W,et al.Thickness-dependentmagneto-optical effects in hole-doped GaS and GaSemultilayers:a first-principles study J.New J.Phys.,2018,20:043048.20 Peng Y,Xia C,Zhang H,et al.Characteristics of p-type Mg-doped GaS and GaSe nanosheetsJ.Phys.Chem.Chem.Phys.,2014,16:18799.原子与分子物理学报21 Ren C,Wang S,
