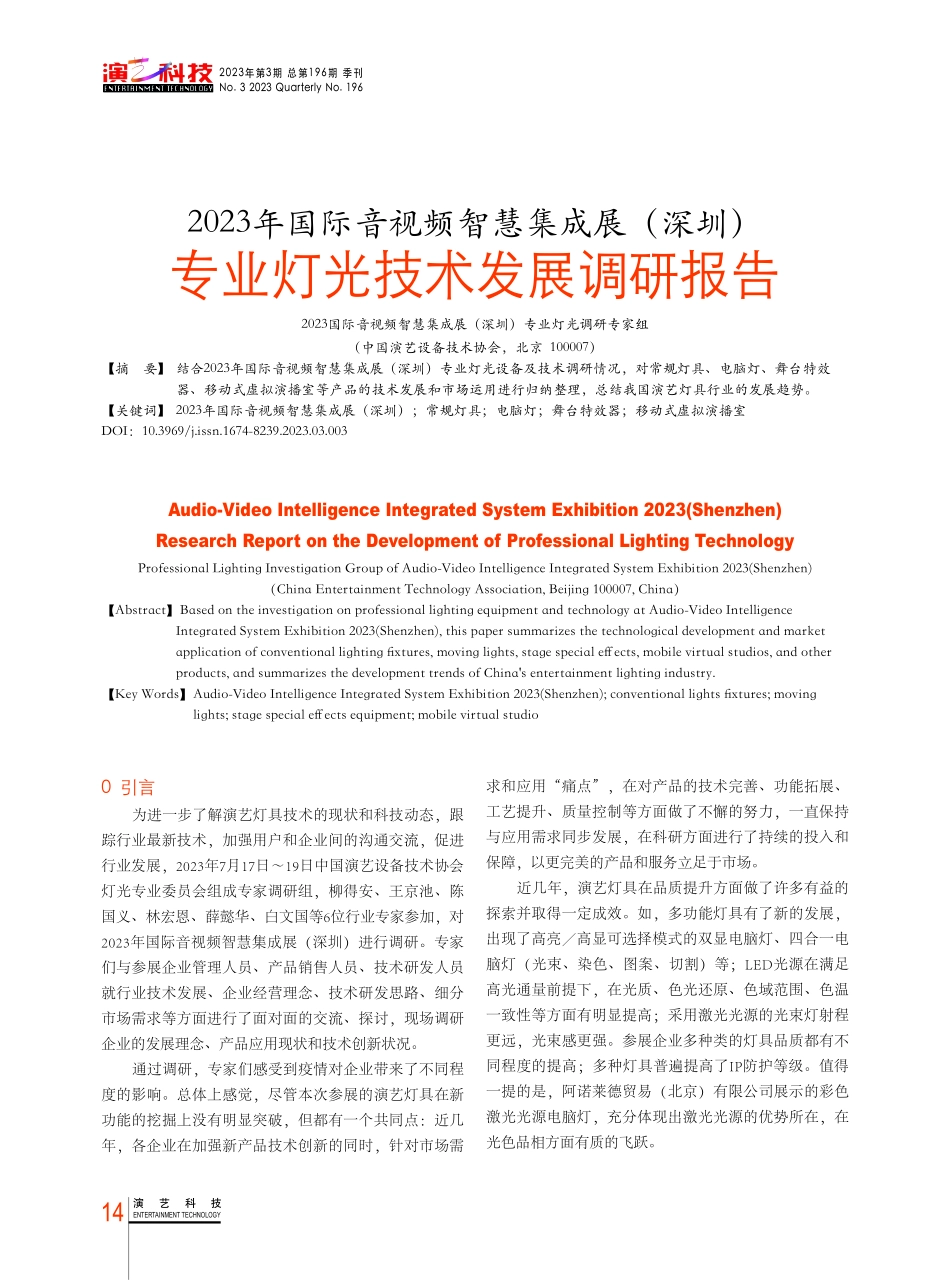

2023年第3期 总第196期 季刊演艺科技 ENTERTAINMENT TECHNOLOGYNo.3 2023 Quarterly No.196140 引言为进一步了解演艺灯具技术的现状和科技动态，跟踪行业最新技术，加强用户和企业间的沟通交流，促进行业发展，2023年7月17日19日中国演艺设备技术协会灯光专业委员会组成专家调研组，柳得安、王京池、陈国义、林宏恩、薛懿华、白文国等6位行业专家参加，对2023年国际音视频智慧集成展（深圳）进行调研。专家们与参展企业管理人员、产品销售人员、技术研发人员就行业技术发展、企业经营理念、技术研发思路、细分市场需求等方面进行了面对面的交流、探讨，现场调研企业的发展理念、产品应用现状和技术创新状况。通过调研，专家们感受到疫情对企业带来了不同程度的影响。总体上感觉，尽管本次参展的演艺灯具在新功能的挖掘上没有明显突破，但都有一个共同点：近几年，各企业在加强新产品技术创新的同时，针对市场需2023年国际音视频智慧集成展（深圳）专业灯光技术发展调研报告2023国际音视频智慧集成展（深圳）专业灯光调研专家组（中国演艺设备技术协会，北京 100007）【摘 要】结合2023年国际音视频智慧集成展（深圳）专业灯光设备及技术调研情况，对常规灯具、电脑灯、舞台特效 器、移动式虚拟演播室等产品的技术发展和市场运用进行归纳整理，总结我国演艺灯具行业的发展趋势。【关键词】2023年国际音视频智慧集成展（深圳）；常规灯具；电脑灯；舞台特效器；移动式虚拟演播室DOI：10.3969/j.issn.1674-8239.2023.03.003Audio-Video Intelligence Integrated System Exhibition 2023(Shenzhen)Research Report on the Development of Professional Lighting TechnologyProfessional Lighting Investigation Group of Audio-Video Intelligence Integrated System Exhibition 2023(Shenzhen)（China Entertainment Technology Association,Beijing 100007,China）【Abstract】Based on the investigation on professional lighting equipment and technology at Audio-Video Intelligence Integrated System Exhibition 2023(Shenzhen),this paper summarizes the technological development and market application of conventional lighting fixtures,moving lights,stage special effects,mobile virtual studios,and other products,and summarizes the development trends of Chinas entertainment lighting industry.【Key Words】Audio-Video Intelligence Integrated System Exhibition 2023(Shenzhen);conventional lights fixtures;moving lights;stage special effects equipment;mobile virtual studio求和应用“痛点”，在对产品的技术完善、功能拓展、工艺提升、质量控制等方面做了不懈的努力，一直保持与应用需求同步发展，在科研方面进行了持续的投入和保障，以更完美的产品和服务立足于市场。近几年，演艺灯具在品质提升方面做了许多有益的探索并取得一定成效。如，多功能灯具有了新的发展，出现了高亮高显可选择模式的双显电脑灯、四合一电脑灯（光束、染色、图案、切割）等；LED光源在满足高光通量前提下，在光质、色光还原、色域范围、色温一致性等方面有明显提高；采用激光光源的光束灯射程更远，光束感更强。参展企业多种类的灯具品质都有不同程度的提高；多种灯具普遍提高了IP防护等级。值得一提的是，阿诺莱德贸易（北京）有限公司展示的彩色激光光源电脑灯，充分体现出激光光源的优势所在，在光色品相方面有质的飞跃。演艺科技 ENTERTAINMENT TECHNOLOGY15Exhibition Topics展会专题本文对调研涉及的常规灯具、电脑灯具和特效器的内容进行总结分析。由于篇幅所限，文中所列举产品仅作为个案的参考代表，并非唯一独有，文中所有数据均由产品生产方提供，仅供参考。与本篇有关的企业有（排名不分先后）：广州市迪杰帕尔电子科技有限公司（以下简称：迪杰帕尔）、广州市欧玛灯光设备有限公司(以下简称：欧玛灯光)、广州市浩洋电子股份有限公司(以下简称：浩洋股份)、佛山市毅丰电器实业有限公司(以下简称：ACME)、广州风尚舞台影视设备有限公司（以下简称：风尚影视）、广州市雅江光电设备有限公司（以下简称：雅江光电）、广州筑梦灯光设备有限公司(以下简称：筑梦灯光)、广州祥明舞台灯光设备有限公司(以下简称：祥明灯光)、阿诺莱德贸易（北京）有限公司(以下简称：阿诺莱德)、广州佰艺精工有限公司(以下简称：佰艺精工)、广州南艺灯光音响实业有限公司（以下简称：南艺灯光）、北京星光创艺科技有限公司(以下简称：星光创艺)等。1 常规灯具的技术发展和市场运用在本次展会中，一些企业在常规变焦成像灯基础上叠加了自动切割功能。如风尚影视推出了TH-344防水电动切割成像灯，见图1，将成像灯与切割灯合为一体，可程序控制实现变焦、切割、调光、混光。光源采用300 W的五色LED光源（RGBAL），色温2 700 K12 000 K可调，兼带智能混色系统（HSIC），并有多种调光曲线；在原有常规的变焦功能基础上，进一步优化叠加自动切割成像功能，通过DMX 512控台调整每块切光片的深度和角度，灵活切出不同的几何图形，可内置图案盘；光束角1530电子智能可调，配合自主研发的光学系统，光斑细腻均匀无蓝边；防护等级达到IP65。南艺灯光展出了NY-T600-IP-EC大功率静音自动切割防水成像灯，见图2，LED灯珠功率400 W，色温7 000 K，可实现电动调焦与切割，光束角2048可调，在200 W300 W的工作状态下可实现无风机自然散热。南艺灯光还展出了一款CL-LED 216Z嵌入式电动平板灯，见图3，该灯采用高显色LED光源，具有光效高、显色性好、无频闪、无辐射、寿命长等优点。独特的蜂窝状机板设计，光线更柔和、不刺眼。最大特点是电动调节灯板的投光角度。佰艺精工在VIVI30-PAN-7C/VIVI30-PAN-LC成像灯中加入了光线扩散装置，见图4，使光斑边缘可柔化、可变形，不会产生杂散光。同时采用七色色彩调光补偿系统，构成的七色连续光谱，增加可输出的色彩区域图TH344防水电动切割成像灯图2NY-T600-IP-EC大功率静音自动切割防水成像灯图3CL-LED 216Z嵌入式电动平板灯2023年第3期 总第196期 季刊演艺科技 ENTERTAINMENT TECHNOLOGYNo.3 2023 Quarterly No.1961610%，2 000 K10 000 K大范围色温调节能够与黑体曲线保持一致，色温调节范围内拥有很高的色彩还原能力，发光效能最高可达49 lm/W，显色指数Ra96，总光通量最高可达12 500 lm。VIVI30-PAN-7C彩色LED成像灯，通过软硬件结合，开发出彩色混光优化控制系统MixCol-OPT，使光引擎中的彩色LED模组启动时始终处于动态优化配比中，解决了彩色模组使用中的“红移”问题。BOXE60-25A电动摇臂，见图5、图6，可用于常规的成像灯、聚光灯、平板灯，通过先进的传动机构，大扭力设计，达到水平、垂直运动平稳自如，角度定位精准；并具有旋转角度记忆、点位记忆、锁位等控制功能。欧玛灯光展出的Gatling 1400II远程面光灯，见图7，将传统追光灯的远程光效和电脑灯的运动控制功能相结合。灯具采用1 400 W高显指金卤光源，光斑均匀可控，可柔光，无色散，显色指数Ra93，色温3 200 K6 000 K线性可调，光束角38可调，0100%线性调光，水平扫描180、垂直扫描90。通过特殊转速比设计，运动扭矩大。该灯具也可替换加装三脚支架，作为追光灯使用。由此可见，企业针对应用中的“痛点”，在常规灯具的自动化上不断完善，一灯多用的理念不断创新，叠加了自动切割、电动摇臂等功能，解决了大型演出舞台灯光高空精准对光的难题，使灯光设计方案的实施快捷方便，减轻了现场对光的工作量，降低了装台工作难度，增强了舞台艺术效果的表现力，提高了舞台工作效率和安全性。2 电脑灯的技术发展和市场运用阿诺莱德展出的百奇ClayPaky Xtylos三色激光光束电脑灯，见图8，是目前一款优质彩色激光（RGB）光束电脑灯，使用三种半导体激光器（红色、绿色和蓝色），封装在专门定制的照明模块中，将三个光束组合成一个光束，激光器被封装在压铸外壳中，成组的散热管通向风扇冷却的散热片，光源寿命均为20 000 h。该灯具的特点包括：1）高能效低功耗。输出单一色彩需要的功耗不足100 W。2）光束高度集中。特殊设计的光学系统将激光凝聚成饱满、扎实、色彩饱和的光束，没有任何可见的热点；光束角仅17，利用图纹转盘上的孔径缩小器甚至能进一步缩小到0.5，高度集中的光束效果超越LED及传统光源。3）动态性能优秀。色彩变换和场景切换非常快且精准，小巧的机身加上先进的电子系统使其指向运动极其灵敏。阿诺莱德展出的另一款百奇 ClayPaky SINFONYA PROFILE 600，图4 VIVI30-PAN-7C/VIVI30-PAN-LC成像灯图5 电动摇臂+LED聚光灯图6 电动摇臂+LED成像灯图7Gatling 1400II远程面光灯图8 ClayPaky Xtylos三色LED激光光束电脑灯演艺科技 ENTERTAINMENT TECHNOLOGY17Exhibition Topics展会专题见图9，针对剧场效果设计制造，采用600 W的五色LED光源（RGBAL），显色指数Ra=95，光通量12 050 lm(光度球测试），色温2 500 K8 500 K可调，光束角560线性可调，虚拟色温校正滤色片（CTO）校正，双组切片系统；精准控制五色LED光源（RGBAL）混光，系统控制特殊算法提高了显色指数（CRI）和电视照明一致性指数（TLCI）的参数，给舞台赋予丰富的色彩；SINFONYA系列特别之处在于移除了底座风扇，运行超安静，演出中途开启和关闭灯具不会听到驱动机构复位的噪音，重启时精准重新定位，不需驱动机构移动。灯具运行噪音低，全光输出时工作噪音仅27 dB（环境温度20）、36 dB（环境温度30）。浩洋股份分别展示了SL5000WPH LED高亮版染色切割灯，光通量达到53 000 lm；SL5000P IP LED户外防水切割图案灯，防护等级为IP65；SL5000PH LED高显版切割灯，显色指数Ra=95、R9=95；SL5000WP IP LED高亮户外防水染色切割灯，光通量45 000 lm，防护等级为IP66。这四款灯，见图10，都采用1 400 W大功率白色LED光源，通过不同的机械结构设计，形成不同功能的电脑灯，满足各类场景使用需求。特别值得一提的是SL5000WPH LED高亮版染色切割灯，采用了200 mm出光口径，是一款理想的演区照明投射灯具。大口径的高亮投射灯具，能避免用多台灯具光区照度叠加，在非演区产生很多光束，影响演出效果。雅江光电展示的SS9391XLE-ME冥王星摇头染色灯，见图11，采用19颗40 W四色LED光源（RGBL），独有的RGBL混色系统，提供了更高亮度、丰富的色彩、更广阔的色域，比RGBW光源亮度提升30%，内置24种色卡与14个色温段，光束角3.560线性可调，并在灯面格栅嵌入RGB三色导光柱，内置17种灯带效果，带来丰富的灯光效果。雅江光电还展出了SS5552XHM领航全彩平板灯，见图12，采用270 W的六色LED光源（RGBALC），光通量16 638 lm，1 800 K10 000 K色温下显色指数均达到90以上，采用全方位光扩散技术；拥有全光谱色域，色彩逼真；并通过自主研发的AES应用程序，根据场景所需，在控台及手机上都能灵活调节色温、颜色、亮度。ACME展示了几款不同使用场合、较有特色的演艺灯具。XA 1000 BSWF IP，见图13，集光束、染色、图案、切割四大功能于一身，色彩纯正、光斑均匀、高输图9 ClayPaky SINFONYA PROFILE 600电脑切割灯SL5000WPH高亮染色切割灯SL5000 IP户外防水切割图案灯SL5000PH高显版切割灯 SL5000WP 高亮户外防水染色切割灯图10浩洋股份展示的4款灯具图11SS9391XLE-ME冥王星摇头染色灯图12SS5552XHM领航全彩平板灯2023年第3期 总第196期 季刊演艺科技 ENTERTAINMENT TECHNOLOGYNo.3 2023 Quarterly No.19618出、穿透力强，具备高亮/高显切换模式。配备1 000 W的LED光引擎，同时具有混合光源模块，标准模式下显色指数Ra70，高显模式下Ra90；4片切割片实现快速、平滑切割，每片切割片方向及角度可以独立控制，单片可完整闭光，整个切割模块旋转角度为-60+60；防护等级IP66；配备可折叠灯钩，可满足多种安装方式，方便在各类场景使用。ACME展出的MB1000摇头效果灯，见图14，采用10颗100 W的LED灯珠，每颗主光源周围有60颗0.5 W的LED（RGB），最外圈有240颗0.5 W的LED（RGB），资料显示其输出光通量达30 000 lm；特有的钨丝灯效果，特有的多个点面光，特有的多个点背光，可逐点控制，打造双彩虹效果，同时具有4的光束角；灯具通过简单的拆卸和安装，可成为一台可拼接像素效果灯。ACME展出的另外一款CM560Z效果灯，见图15，光源采用5颗60 W的四色LED（RGBW）和36颗18 W的冷白光LED；两面灯设计，集频闪、光束、染色、像素控制以及无极旋转功能于一体，可制造生动的颜色以及出色的染色效果；高亮度频闪以及逐点控制，可发射出强烈的白光，频闪光通量高达41 000 lm；光束角度自由缩放，角度越小，锐利感越强烈，一款灯具同时满足两种使用功能。ACME还展示了一款STROBE 3 IP条灯，见图16，包含两个区域的显示效果：以672颗 0.5 W的LED（RGB）光引擎组成32区的彩光区域，每个区块均含有21颗LED（RGB）灯珠；以112颗 3 W的冷白光LED光引擎组成16区白光区域，每个区块均含有7颗冷白光LED灯珠，此区域能产生卓越强劲的频闪功能，也能在顺滑均匀的调光范围下配合独有的电子雾化效果，营造多彩艳丽的频闪渲染效果；独特的LED模组设计，使白光LED区域和彩光LED区域共同运作时互不影响间距；内置拼接插销，可实现快速拼接对位；采用了一体化移动灯钩，使安装不受限于桁架的结构，提升工作效率并减少搭建时间，也可直接立于地面，同时也能根据应用需求调整灯具角度。筑 梦 灯 光 展 出 了 D R E A M L650BSWF四合一电脑灯，见图17，采用650 W白光LED高亮度模组，最大特点是采用了无极切割系统，一套图13XA 1000 BSWF IP四合一电脑灯图14MB1000摇头效果灯图15CM560Z效果灯图16STROBE 3 IP条灯图17DREAM L650BSWF四合一电脑灯演艺科技 ENTERTAINMENT TECHNOLOGY19Exhibition Topics展会专题四片式全程图形切割系统使切割图形无畸变，定位精准，切割图形无极旋转。筑 梦 灯 光 D R E A M L 1 0 0 0 P FLAGLED 四合一摇头电脑灯，见图18，采用1 000W的白色LED 引擎，光束角558可调，CMY混色，线性色温校正滤色片（CTO），7色轮，双层旋转图案盘，双旋转棱镜，两级雾化，一个 16 叶片光圈，同样采用了一套四片式全程图形切割系统。筑梦灯光DREAM L1400R2 FLAG大功率切割灯，见图19，配备1 400 W的LED光引擎，也采用了混合光源模块技术，快速切换高亮/高显模式，同样也采用了一套四片式全程图形切割系统。筑 梦 灯 光 还 展 示 了 一 款DREAM L1600HP FLAG 旗舰版切割电脑灯，见图20，配备了强劲的1 600 W的LED光引擎，是一款高功率、高光质、高亮度、高显色的LED白光光源灯具。具有全程切割功能、切割图形可无极旋转；灯具具有无极混色系统、平滑细腻的线性调光性能等。采用了大口径出光口，光束角550可调，还可作染色、光束灯使用，是理想的演区照明投射灯具。特别值得一提的是筑梦灯光DLW J300B IP单色激光光源光束灯，见图21，是此次展会展示的唯一一款国产激光光源电脑灯具。光源功率260 W，光束角0.6，具有亮度高、投射距离远等特质，出光镜头直径230 mm，防护等级IP66。祥明灯光展示了MF9智能图案切割灯，见图22，配置了两个800 W的LED光源模组，不同光源模组单独驱动，根据使用需求选择高亮/高显模式驱动相应的光源模组，满足不同场景的使用需求。高亮模式下光通量31 800 lm，显色指数Ra=70；高显模式下显色指数Ra=96、R9=97，光通量19 200 lm；采用四片式全程图形切割模块，切割图案可180翻转，可单片完整闭光；散热系统采用高密度铜管散热器，实现智能化温度管理，日常使用噪音47 dB，也可选用静音模式。祥明灯光LM660六色LED变焦摇头染色灯，见图23，采用37颗20 W的六合一LED（RGBACL红+绿+蓝+琥珀+青色+柠檬黄），寿命约20 000 h，光束角838可调，0100%线性调光，白光状态下显色指数Ra=96、R9=93，电视照明一致性指数TLCI=96；灯具自带颜色管理系统，在调光过程中色温和显色指数基本保持不变，色彩细腻，特别是黄色纯正有层次，可实现多台灯具颜色一致性，解决了使用中颜色不一致的问题；图18DREAM L1000P FLAGLED 四合一电脑灯图19DREAM L1400R2 FLAG大功率切割灯图20DREAM L1600HP FLAG 旗舰版切割电脑灯图21DLW J300B IP单色激光光束灯图22MF9智能图案切割灯2023年第3期 总第196期 季刊演艺科技 ENTERTAINMENT TECHNOLOGYNo.3 2023 Quarterly No.19620LED光源具有X/Y轴自动纠错系统，能够准确定位。既可以用作染色灯，也可以作为近距离的面光和顶光使用。3 舞台特效器的技术发展和市场运用近几年，旅游演艺项目多使用互动或参与表演的舞台特效器，增加了观众的体验感，舞台特效器市场前景广阔。迪杰帕尔在常用的舞台烟雾机的基础上，研发了气雾枪、光效输出器、星爆气柱、分离式瑞雪机等更灵活多变的特效器。其研发的“幻泉矩阵”由数百个微型喷泉组成，见图24，喷泉和色彩充分交织，可跟随音乐律动，呈现出独特的演出效果。高清版“幻泉矩阵”，由24 V低压直流电源驱动，单个模块规格为513500116 mm；4个模块组成约1 m2喷泉矩阵，400 个独立可控制喷泉口即为像素点（RGBW），功率3 840 W；喷泉口间距50 mm，喷泉水柱高度约 10 mm1 600 mm；支持DMX与RDM控制功能；涉水部件采用环氧树脂密封，稳定耐用；单个模块可个性化设置，以呈现不同形状的布局；喷泉可呈现各种色彩的3D图案和文字。支持拼接成更大的喷泉矩阵。4 多专业技术融合的发展和市场运用星光创艺展示了STAR-XRBOX“XR移动式虚拟演播室”，见图25，结合扩展现实（XR）技术，依托实时渲染引擎，将增强现实（AR）影像与基于LED显示墙的摄像机内视效（In-Camera VFX）影像进行实时合成，无需抠像，即可实现小空间拍出大世界的艺术效果。STAR-XRBOX硬件配备有全套XR虚拟制作系统，设备包括LED大屏幕及处理器、XR渲染与合成服务、摄像机、摄像机跟踪系统、专业灯光系统、音频系统、网络系统、同步系统等，配有APP/H5程序等。由于在XR虚拟空间中虚拟灯光与现实灯光存在着差异，在光色、光位、光质上都需要进行统一，因此STAR-XRBOX虚拟演播室将虚拟灯光的节点与现实灯光的控制都输入了调光台，现实中的调光台既能调试现实灯光，也能调试虚拟灯光，使现实录制环境与虚拟制作系统的灯光效果得到统一。STAR-XRBOX还融合了动作捕捉系统，使数字人与真人得到完美结合。图23LM660六色LED变焦摇头染色灯图24幻泉矩阵图25STAR-XRBOX虚拟演播室（下转第36页）2023年第3期 总第196期 季刊演艺科技 ENTERTAINMENT TECHNOLOGYNo.3 2023 Quarterly No.196365 结语通过本次调研，可以发现目前我国演艺灯具行业发展趋势：1)激光光源电脑灯由单色激光光源向多色激光光源发展。单色激光光源的光斑边缘更硬，通过多色激光光源的研发可解决这一问题，目前国际品牌阿莱灯光已领先一步。2)传统成像灯也被赋予自动化灯具功能，使其兼具传统光源与机械运动的特点。成像灯都具备电动切割、机械摇臂结构，可实现自动化、无极旋转切割等功能。3)电脑灯研制混合光源引擎，具备高亮高显独立驱动的两组光源模块，可以根据使用需求实现不同使用场景灵活切换。4)在现今LED光源普及的环境下，演艺灯具可使用的色彩更加丰富，各灯具厂家都研发了更加先进的颜色管理系统，一些灯光控制台也内置颜色控制程序，使LED灯具能快速呈现近百种色彩，但依然是基于白炽灯下对应色纸的取色思维逻辑。如今，LED灯具可通过混色系统调出几万种不同颜色，所以对于灯光设计师运用好现在LED丰富色彩的特性将成为今后的课题。5)各厂家纷纷推出各类灯光、音响、视频集成控制系统。如华汇的blacktrack、安恒利的zactrack，以及星光创艺的XR虚拟演播系统，等等，充分体现多专业技术融合发展的趋势，也对灯具生产企业的技术进步提出了更高要求。6)灯光控制台展品寥寥无几，只展示了几款小型便携控制台。作为演艺灯具控制系统的重要组成部分，多年来国内企业着力不多，也未见独立研发具有自主知识产权的产品展出。通过调研，专家们深刻感受到近年来我国演艺灯具企业，对灯具设备的色彩管理体系普遍有了较大程度的认识和提升，力求实现色温品质精准与色彩呈现系统一致，但还存在有待探索的路途；演艺灯具产品功能的结构模块化、多功能呈现应用等方面有了一定的提升，定制化在演艺灯具设备行业的研发制造中形成了发展趋势；多学科、多专业的技术融合拓宽了灯具的应用空间，丰富了舞台、影视和旅游演艺剧目的视觉效果；企业注重技术研发、拓展营销思路，在产品制造与演出实际应用过程中，不断提升演艺灯具的内外品质、艺术表现力和市场占有率。希望国内灯光企业不断深挖潜能，坚韧不拔地提升产品优势，从“制造”走向“智造”，在创新发展中为演出艺术增光添彩。（执笔人：薛懿华）（编辑 周建辉）（上接第20页）5 结语通过展会调研活动可以发现，音视频系统集成产品应用广泛，涉及会议会展、安防指挥、集中监控、互动触控、室内外广告、演播厅、演出活动、视频会议、远程教学等诸多行业领域，音视频产品种类繁多；音视频产品的研发生产、系统集成和应用都有着非常大的发展空间，希望通过展会音视频系统集成产品的展示交流，为国家政治、经济、科技等活动，提供更多的科技含量高，技术先进、功能强大，整合度高、安全可靠的音视频系统集成产品。（执笔人：武晟）（编辑 杜 青）图6 WIIKK LED旋转显示屏
