2013年中国矿业大学（北京）831机械原理考研试题（回忆版）.pdf

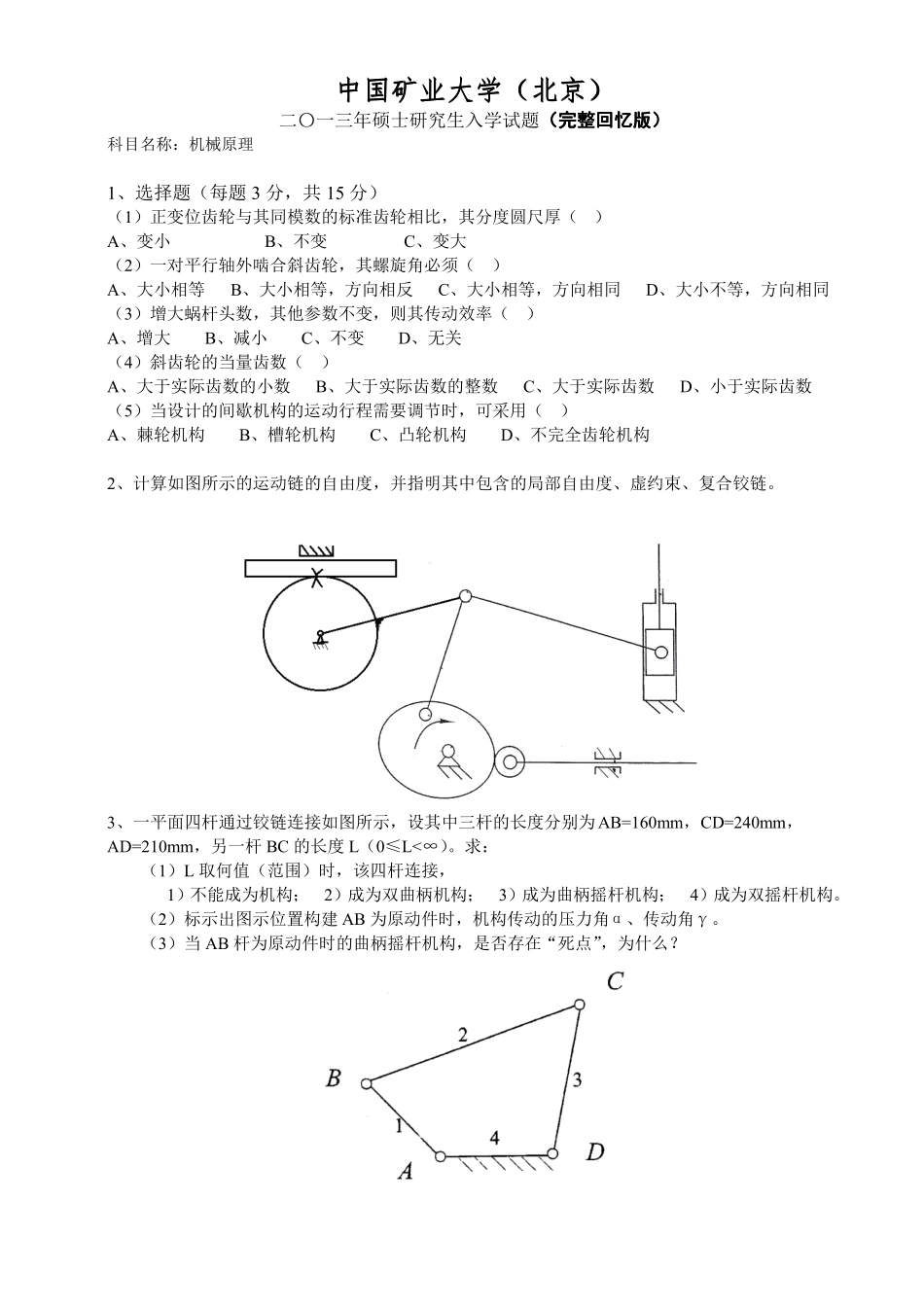

中国矿业大学（北京）中国矿业大学（北京）中国矿业大学（北京）中国矿业大学（北京）二一三年硕士研究生入学试题（完整回忆版）（完整回忆版）（完整回忆版）（完整回忆版）科目名称：机械原理1、选择题（每题 3 分，共 15 分）（1）正变位齿轮与其同模数的标准齿轮相比，其分度圆尺厚（）A、变小B、不变C、变大（2）一对平行轴外啮合斜齿轮，其螺旋角必须（）A、大小相等B、大小相等，方向相反C、大小相等，方向相同D、大小不等，方向相同（3）增大蜗杆头数，其他参数不变，则其传动效率（）A、增大B、减小C、不变D、无关（4）斜齿轮的当量齿数（）A、大于实际齿数的小数B、大于实际齿数的整数C、大于实际齿数D、小于实际齿数（5）当设计的间歇机构的运动行程需要调节时，可采用（）A、棘轮机构B、槽轮机构C、凸轮机构D、不完全齿轮机构2、计算如图所示的运动链的自由度，并指明其中包含的局部自由度、虚约束、复合铰链。3、一平面四杆通过铰链连接如图所示，设其中三杆的长度分别为AB=160mm，CD=240mm，AD=210mm，另一杆 BC 的长度 L（0L）。求：（1）L 取何值（范围）时，该四杆连接，1）不能成为机构；2）成为双曲柄机构；3）成为曲柄摇杆机构；4）成为双摇杆机构。（2）标示出图示位置构建 AB 为原动件时，机构传动的压力角、传动角。（3）当 AB 杆为原动件时的曲柄摇杆机构，是否存在“死点”，为什么？4、在凸轮机构图中，标出基圆半径rb、凸轮与推杆的速度瞬心 P，压力角，偏心距 e，推杆位移s，并论述为减小压力角和运转过程中的惯性冲击，如何选择凸轮廓线和设计参数。5、如图所示，已知行星轮系的系杆为H，各齿轮的齿数为 Z1，Z2，Z2，Z3，Z4，由轮 1 输入，杆 H 输出，计算传动比 i1H。6、已知一对渐开线直齿圆柱齿轮，Z1=16，Z2=32，齿轮 2 为标准齿轮（无变位），da=170mm。求：（1）模数 m；（2）齿轮 1 的分度圆直径；（3）齿轮 1 是否应变为？求最小变为系数 x1min。（4）实际安装中心距 a 相比标准中心距 a 是变大还是变小？7、简答题（1）建立等效动力学模型时，等效构建的等效质量、转动惯量、等效力、等效力矩根据什么求出？（2）对于铰链四杆机构的平衡问题，属于哪类平衡？如何平衡？（3）对于同一轴上的多个偏心圆盘的平衡问题，属于哪类平衡？如何平衡？命题时间：2012 年 11 月 20 日
