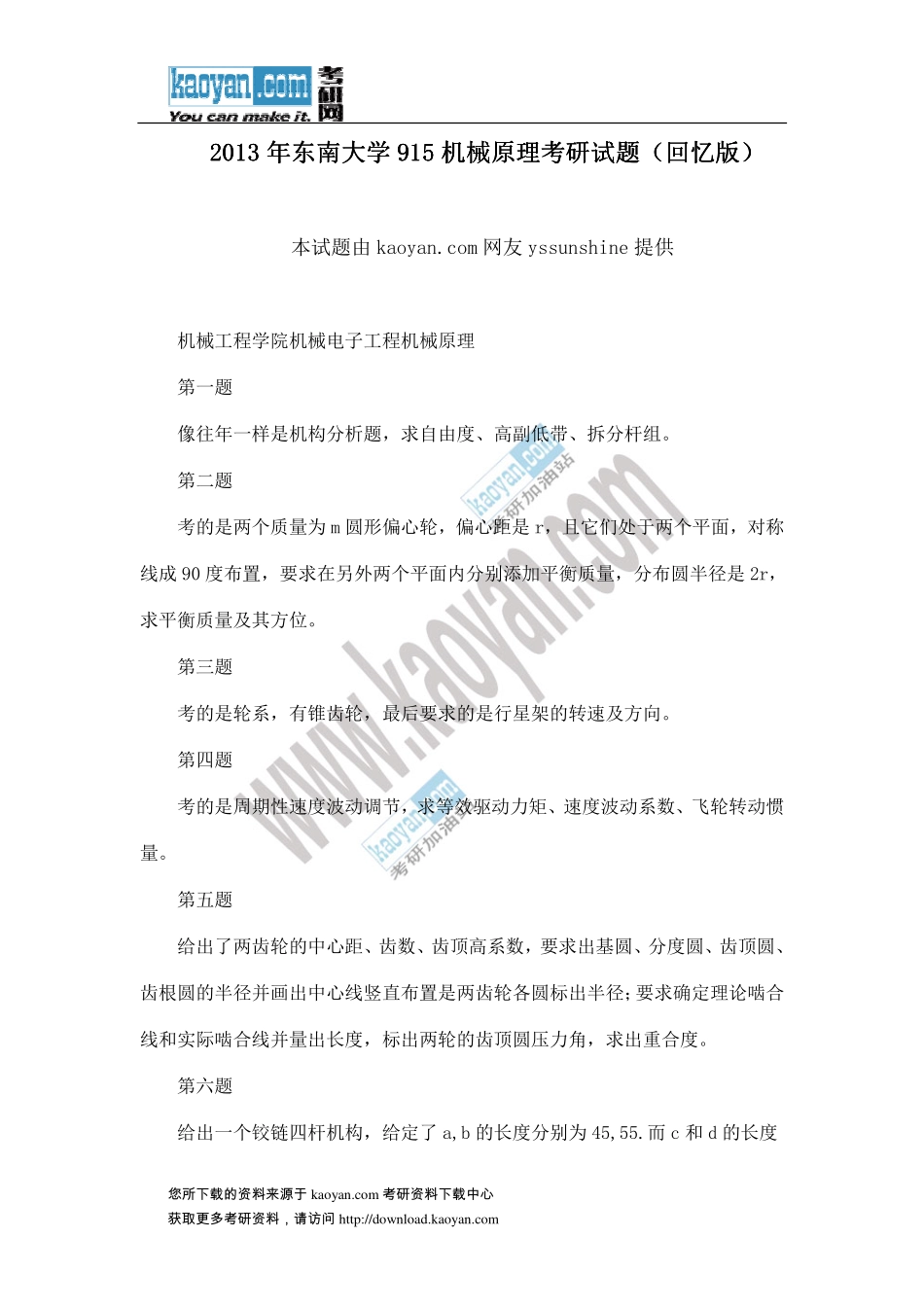

2013年东南大学915机械原理考研试题（回忆版）.pdf

您所下载的资料来源于 考研资料下载中心 获取更多考研资料，请访问 http:/ 2013201320132013 年东南大学年东南大学年东南大学年东南大学 915915915915 机械原理考研试题机械原理考研试题机械原理考研试题机械原理考研试题（回忆版回忆版回忆版回忆版）本试题由 网友 yssunshine 提供 机械工程学院机械电子工程机械原理 第一题 像往年一样是机构分析题，求自由度、高副低带、拆分杆组。第二题 考的是两个质量为 m 圆形偏心轮，偏心距是 r，且它们处于两个平面，对称线成 90 度布置，要求在另外两个平面内分别添加平衡质量，分布圆半径是 2r，求平衡质量及其方位。第三题 考的是轮系，有锥齿轮，最后要求的是行星架的转速及方向。第四题 考的是周期性速度波动调节，求等效驱动力矩、速度波动系数、飞轮转动惯量。第五题 给出了两齿轮的中心距、齿数、齿顶高系数，要求出基圆、分度圆、齿顶圆、齿根圆的半径并画出中心线竖直布置是两齿轮各圆标出半径；要求确定理论啮合线和实际啮合线并量出长度，标出两轮的齿顶圆压力角，求出重合度。第六题 给出一个铰链四杆机构，给定了 a,b 的长度分别为 45,55.而 c 和 d 的长度 您所下载的资料来源于 考研资料下载中心 获取更多考研资料，请访问 http:/ 之和是 125，第一问是问该机构为曲柄摇杆机构是 c 和 d 的取值范围；第二问是此机构能否为双曲柄或双摇杆机构，并说明为什么。第七题 是铰链四杆机构设计题，给出了 AB 的一个位置是水平布置，给出了连杆 BC平面上的点 E 的三个位置（在 D 右侧），其中 E1 和 D 在一条水平线上，DE1 的长度给定了，E1E2E3 三点等距离布置且三点所在直线与 AD 夹角为 45 度，要求设计出机构并亮出 BC 和 CD 长度。第八题 是一道 32 分的凸轮机构题，这次是直动从动件凸轮机构结合一个滑块，考的问题和往年的差不多，要求标出基圆半径，标出对应滑块两个位置时的凸轮转角，标出凸轮推程角与回程角、凸轮最大压力角，画出滑块的两个极限位置，确定各摩擦副与移动副处的摩擦反力方向，画出两个构件的力多边形，写出有工作阻力求凸轮驱动力的步骤。以上试题来自 网友的回忆，仅供参考，纠错请发邮件至。
