2012年河北工业大学828机械原理Ⅱ考研试题.pdf

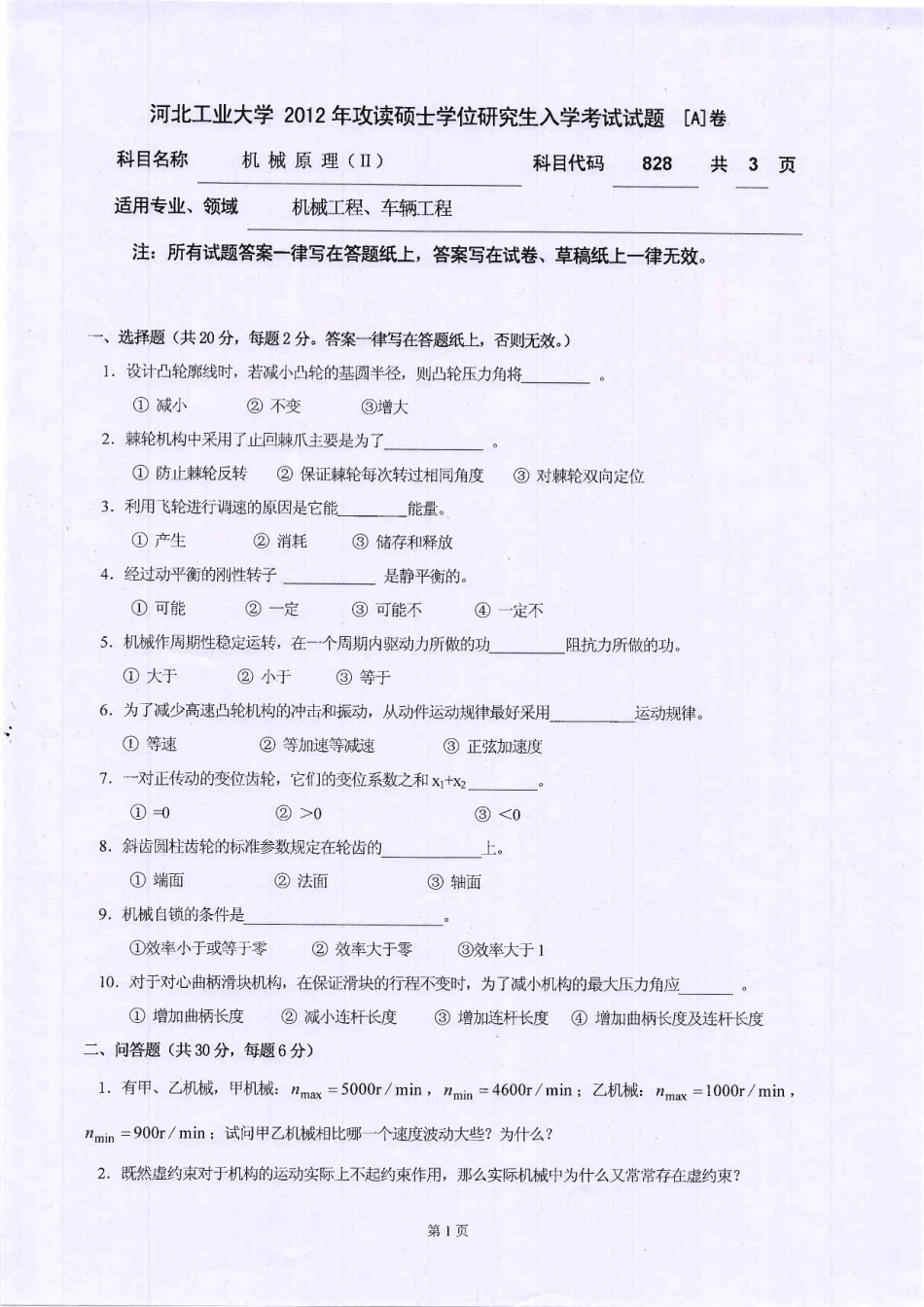

河北工业大学2012年攻读硕士学位研究生入学考试试题 A卷科目 名称 机 械 原 理()科目 代码 8 共 3 页适用专业、领域 机械工程、车辆工程注:所有试题答案一律写在答题纸上,答案写在试卷、草稿纸上一律无效。一、选择题(共分,每题2分。答案一律写在答题纸上,否则无效。)1.设计凸轮廓线时,若减小凸轮的基圆半径,则凸轮压力角将 。减小 不变 增大2.棘轮机构中采用了止回棘爪主要是为了 。防止棘轮反转 保证棘轮每次转过相同角度 对棘轮双向定位3.利用飞轮进行调速的原因是它能 能量。产生 消耗 储存和释放4.经过动平衡的刚性转子 是静平衡的。可能 一定 可能不 一定不5.机械作周期性稳定运转,在一个周期内驱动力所做的功 阻抗力所做的功。大于 犭 于 等于6,为了减少高速凸轮机构的冲击和振动,从动件运动规律最好采用 运动规律。等速 等加速等减速 正弦加速度7,一对正传动的变位齿轮,它们的变位系数之和 淘+。司 o o8.斜齿圆柱齿轮的标准参数规定在轮齿的 上。端面 法面 轴面9.机械 自 锁的条件是 。效率小于或等于零 效率大于零 效率大于110,对于对心曲柄滑块机构,在保证滑块的行程不变时,为了减小机构的最大压力角应 。增加曲柄长度 减小连杆长度 增加连杆长度 增加曲柄长度及连杆长度二、问答题(共3O分,每题6分)1.有甲、乙机械,甲机械:刀m 睬=5000r/m h,刀m h=4600r/m h:乙机械:刀m 欲=1000r/m i n,刀m h=900r/m i n;试问甲乙机械相比哪一个速度波动大些?为什么?2,既然虚约束对于机构的运动实际上不起约束作用,那么实际机械中为什么又常常存在虚约束?第1页3,何谓速度瞬心?相对瞬心与绝对瞬心有何异同点?4,什么是机械的工作循环图?工作循环图在机械系统设计中有什么作用?5.采用当量摩擦系数茄和当量摩擦角9v 的意义何在?当量摩擦系数茄与实际摩擦系数不同,是因为两物体接触面几何形状改变,从而引起摩擦系数改变的结果,对吗?为什么?三、计算分析题(共GG分)1.(15分)试计算图1所示机构的自由 度,若有复合铰链、局部自由 度和虚约束请指明在何处。并说明该机构是否具有确定运动,为什么?图1(题三、1图)图2(题三、3图)2,(分)已知一对外啮合渐开线标准直齿圆柱齿轮传动,两齿轮齿数z 1乇0,z 2弱0,模数m 刳r 111n,压力角,屁曰柱l,c 米司.笏。试作:(l)求这对齿轮的分度圆直径d 1、d 2,基圆直径d b 1、d,齿顶圆直径d 曰1、d 夕2,齿根圆直径d f 1、d 2。(8分)(2)求这对齿轮传动的中心距 四,齿距 重合度%;(6分)(3)如果将其中心 勖口 大到 16211n n,计算该对齿轮的啮合角,两轮的节圆直径d 1、d 2。(6分):参考 公 式:=旁冫1r r g 机璁 丿+z 2r r g 夕2一哲y 川)3.(16分)如图2所示轮系,已知各轮齿数为:z l=z 2=25,z 2=z 3=Z4=20Z5=100。试求其传动比九4。4,(分)图3所示的薄盘钢质凸轮,已知其质量m 亍 8k g,质心s 与回转轴心0点的距离e=9m l l,凸轮 厚 度卜10Fr m,钢的 质 量 密 度/,=7,810k g/m m 3,拟在 半 径R30Ix 1a 的圆 周 上钻三个 半 径 相 同 的 孔(位置如图所示)使凸轮轴平衡,试求所钻孔的半径r。四、作图分析题(共分)1,(10分)如图4所示凸轮机构,凸轮 1以角速度 匀速回转。试作:(1)标出凸轮的基圆半径 幻;(2分)N第2页(2)标出图示位置机构的压力角;0分)(3)标出凸轮的推程运动角 妩和回程运动角订;分)(4)凸轮从图示位置转过多少角度 推杆升至最高位置?(2分)图3(题三、4图)图4(题四、1图)2,(1z 分)如图5所示四杆机构,己知各构件的长度为从:=娴m m,尾c=100m m,b 叼Om m,/AD司l l l m m。试作:(1)绘出图示机构的极位夹角、杆3的最大摆角9及最小传动角/m h;(8分)(2)当取杆1为机架时,将演化成何种类型的机构?为什么?(2分)(3)当取杆3为机架时,又将演化成何种类型的机构?为什么?(2分)图5(题四、2图)图6(题四、3图3,(12分)在图6所示机构的运动简图中,已知各构件的长度为 从:=细11u m,危c=m m,Z”m,JAD m m,九f 36m m,r EF=16Ol l l l u,原动 件1以等 角 速 度1=10r a d/s 转动,试用 矢 量 方 程图 解 法,求当=1时滑块的速度v F。()第3页
