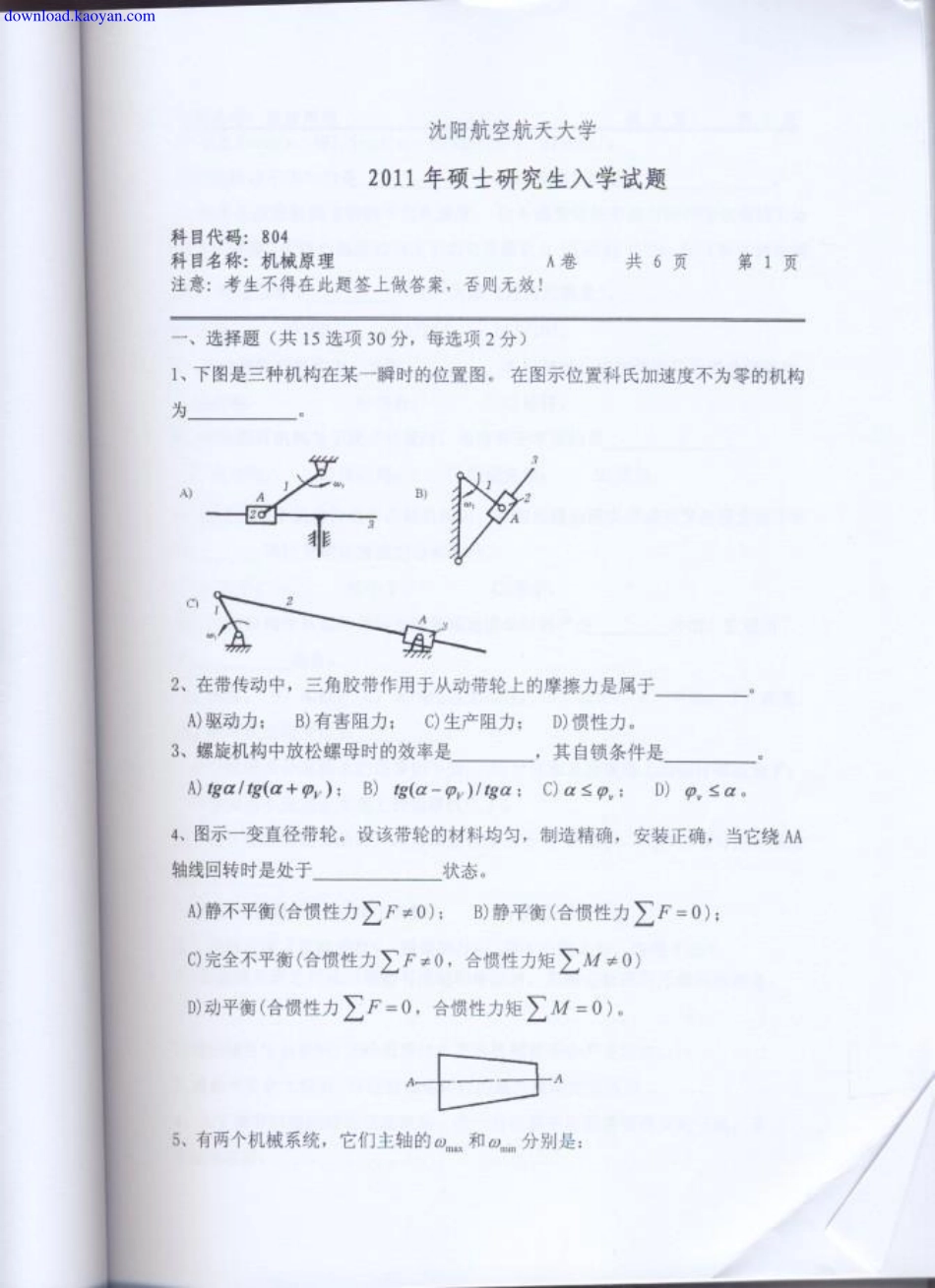

2011年沈阳航空航天大学804机械原理考研试题.pdf

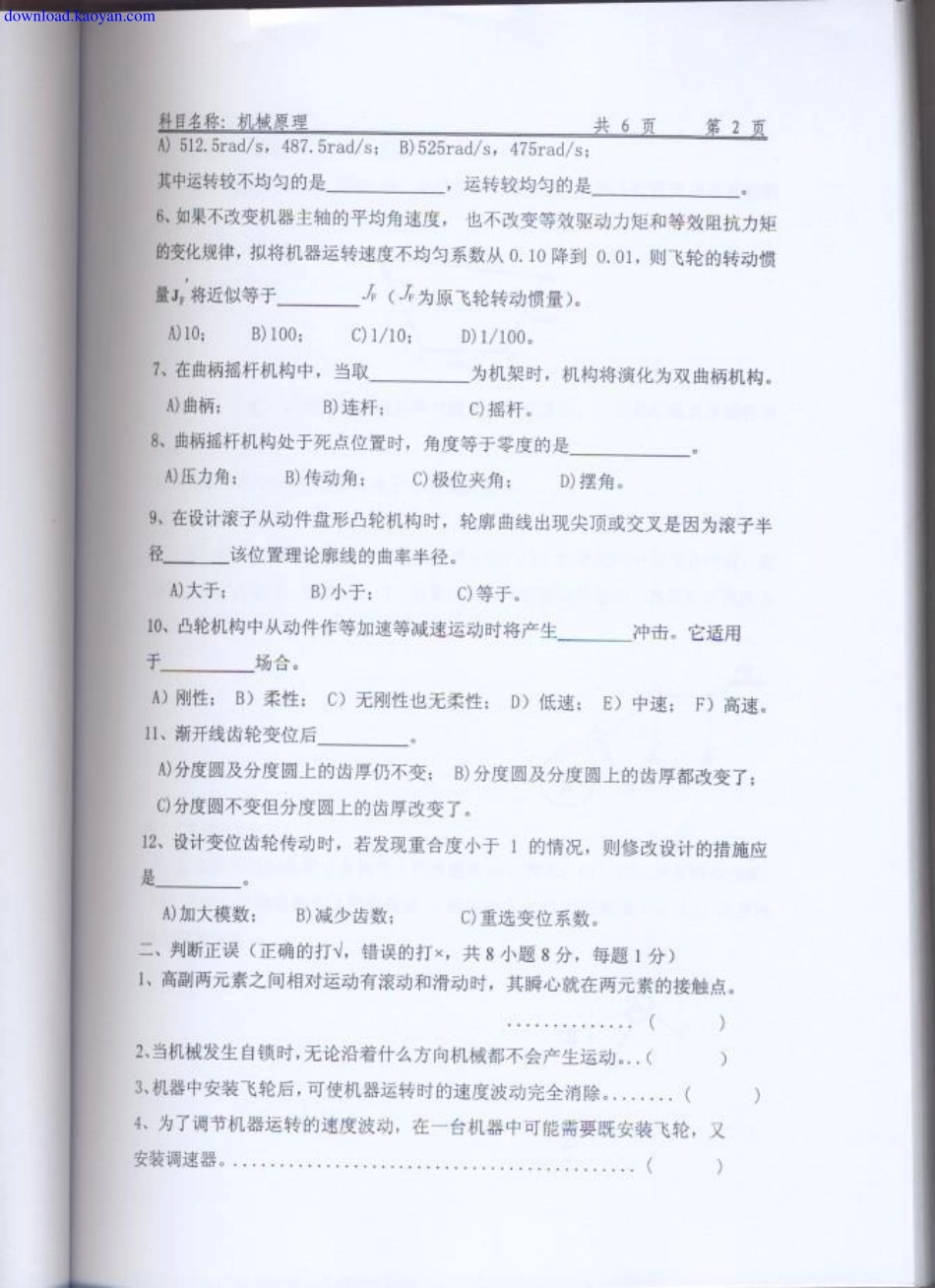

download.K科目名称：机械原理共6页第2页A)512.5rad/s,487.5rad/s:B)525rad/s,475rad/s:其中运转较不均匀的是运转较均匀的是6、如果不改变机器主轴的平均角速度，也不改变等效驱动力矩和等效阻抗力矩的变化规律，拟将机器运转速度不均匀系数从0.10降到0.01，则飞轮的转动惯量J将近似等于人（为原飞轮转动惯量）。010:B)100:C)1/10:D)1/100.7、在曲柄摇杆机构中，当取为机架时，机构将演化为双曲柄机构。A)曲柄B)连杆C)摇杆。8、曲柄摇杆机构处于死点位置时，角度等于零度的是A)压力角：B)传动角：C)极位夹角：D)摆角9、在设计滚子从动件盘形凸轮机构时，轮廓曲线出现尖顶或交叉是因为滚子半径该位置理论廓线的曲率半径。A)大于：B)小于：C)等于.10、凸轮机构中从动件作等加速等减速运动时将产生冲击。它适用于场合。A)刚性：B)柔性：C)无刚性也无柔性：D)低速：E)中速：F)高速。1、渐开线齿轮变位后A)分度圆及分度圆上的齿厚仍不变：B)分度圆及分度圆上的齿厚都改变了：)分度圆不变但分度圆上的齿厚改变了12、设计变位齿轮传动时，若发现重合度小于1的情况，则修改设计的措施应是A)加大模数：B)减少齿数：C)重选变位系数。二、判断正误（正确的打V,错误的打，共8小题8分，每题1分）1、高副两元素之间相对运动有滚动和滑动时，其瞬心就在两元素的接触点。2、当机械发生自锁时，无论沿着什么方向机械都不会产生运动。.，(3、机器中安装飞轮后，可使机器运转时的速度波动完全消除。，(4、为了调节机器运转的速度波动，在一台机器中可能需要既安装飞轮，又安装调速器。，.，科目名称：机械原理共6页第3页5、曲柄摇杆机构只能将回转运动转换为往复摆动。，6、图示较链四杆机构ABCD中，无论怎么改变长度a都不能获得曲柄摇杆机构。40mm7777?、m,，么，c都是标准值的渐开线直齿圆柱齿轮，一定是标准直齿圆柱齿轮。，()8、齿轮的渐开线齿廊形状取决于它的基圆直径。三、（本题11分）图示机构，要求：(1)计算机构的自由度：(2)如果机构中有复合铰链、虚约束、局部自由度，请指出：(3)如果该机构具有确定的运动，其原动件数应为多少？四、（本题12分）已知图示机构的尺寸及构件1的角速度1。要求：(1)标出所有瞬心位置：(2)用瞬心法确定构件2的角速度和构件2上D点的速度VD:(3)确定构件3的角速度。科目名称：机械原理共6页第4页五、（本题12分）在图示较链四杆机构中，构件1主动，M为驱动力矩，P为阻抗力，虚线圆为摩擦圆。不考虑构件的重力和惯性力，试确定：(1)构件2所受的总反力Fn和F2:(2)构件1在运动副A处的总反力FR1:(3)构件3在运动副D处的总反力FR3B六、（本题10分）机器作稳定运动，其中一个运动循环2中的等效阻力矩M,的变化线如图示，等效驱动力矩M。为常数。机器的等效转动惯量J=1kgm2,等效构件的平均角速度。=20rad/s,试求：(1)等效驱动力矩Ma:(2)最大盈亏功W:(3)确定此时运转速度不均匀系数8：(4)等效构件的最大、最小角速度0与0m;(5)若运转速度不均匀系数6=0.1，则应在等效构件上加多大转动惯量的飞轮？七、（本题11分）如图所示较链四杆机构，设己知四杆机构各构件的长度为L=60mm,4=130mm,4=140mm,1,=200mm,试问：(1)该机构的名称：(2)转动副A、B、C、D的类型：(3)若以构件1作为原动件，标出机构在图示位置的压力角和传动角Y:(4)若4、三杆长度不变，取杆4为机架，要获得双摇杆机构，求，的取值范围。777777777D科目名称：机械原理共6页第5页八、（本题10分）用作图法设计图示的偏置曲柄滑块机构ABC,A为固定铰链中心，C1、C为滑块的两个极限位置，滑块的冲程为H,偏距为，杆AB为原动件。试求：(1)曲柄1和连杆l长度（保留设计作图线）：(2)写出AB杆为曲柄的条件：(3)在图中标出极位夹角8：(4)在图中标出滑块在极限位置C,点的传动角Y1:C:九、（本题14分）图示为一偏心直动滚子推杆盘状凸轮机构，AD段和BC段分别为一段圆弧，AD段的圆弧中心在O点，BC段的圆弧中心在O1点，AB段和CD段为直线。试求：(1)画出凸轮的理论廓线和偏距圆：(2)画出凸轮的基圆：(3)标出凸轮与滚子在A点和E点接触时的压力角，(4)标出从推程开始到图示位置E时推杆的位移s:(5)标出从动件的行程h。十、（本题19分）一对渐开线外啮合标准直齿圆柱齿轮，模数m=5mm,z1-20,Z2=42,压力角a=20，h。=1,c=0.25。试求：(1)两齿轮的分度圆直径d,d2:(2)齿轮1的基圆直径d、齿顶圆直径d和，和齿根圆直径d:(3)两齿轮的标准中心距a:(4)若按标准中心距安装，计算重合度，并计算实际啮合线段的长度：(5)若这对齿轮的安装中心距=160mm,计算哦合角x,齿轮1的节圆半径r及项隙c:(6)若这对齿轮采用斜齿轮，基本参数不变，中心距取160mm,计算螺旋角B科目名称：机械原理共6页第6页十一、（本题13分）图示轮系中，已知各轮的齿数为：Z=24,22=26,z2=20,23=76,Z=70及齿轮1的转速%=1400r/mim,方向如图示。试求：(1)传动比：(2)齿轮4的转速m,的大小及方向。
