2011年江苏大学803机械原理考研试题.pdf

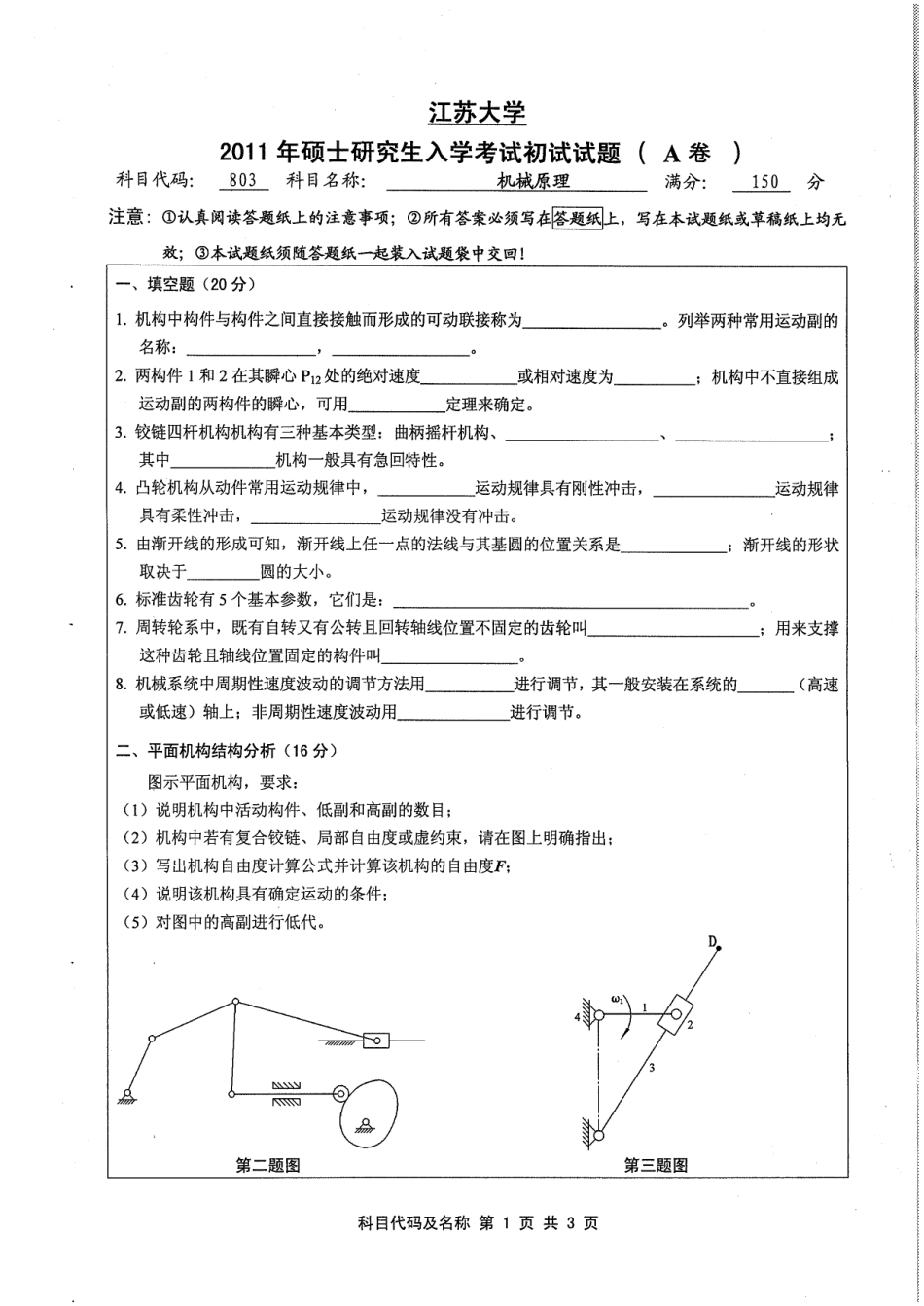

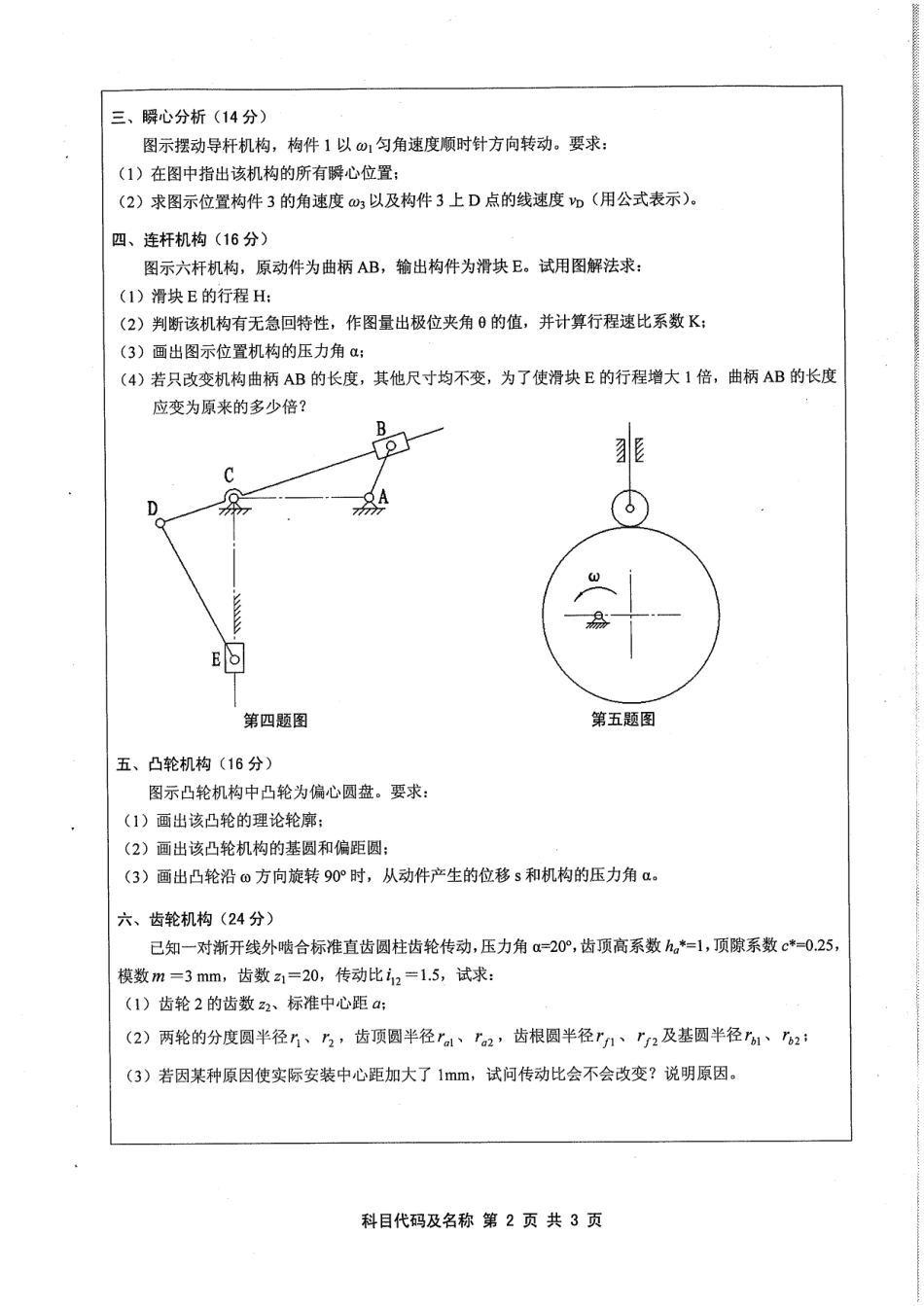

江苏大学2011年硕士研究生入学考试初试试题（A卷)科目代码：803科目名称：机械原理满分：150分注意：认真阅读答题纸上的注意事项；所有答案必须写在答题纸上，写在本试题纸或草稿纸上均无效；本试题纸须随答题纸一起装入试题袋中交回！一、填空题(20分)1.机构中构件与构件之间直接接触而形成的可动联接称为列举两种常用运动副的名称：2.两构件1和2在其瞬心P12处的绝对速度或相对速度为机构中不直接组成运动副的两构件的瞬心，可用定理来确定。3.铰链四杆机构机构有三种基本类型：曲柄摇杆机构、其中机构一般具有急回特性。4.凸轮机构从动件常用运动规律中，运动规律具有刚性冲击，运动规律具有柔性冲击，运动规律没有冲击。5.由渐开线的形成可知，渐开线上任一点的法线与其基圆的位置关系是渐开线的形状取决于圆的大小。6.标准齿轮有5个基本参数，它们是：7.周转轮系中，既有自转又有公转且回转轴线位置不固定的齿轮叫；用来支撑这种齿轮且轴线位置固定的构件叫08.机械系统中周期性速度波动的调节方法用进行调节，其一般安装在系统的(高速或低速)轴上；非周期性速度波动用进行调节。二、平面机构结构分析(16分)图示平面机构，要求：(1)说明机构中活动构件、低副和高副的数目：(2)机构中若有复合铰链、局部自由度或虚约束，请在图上明确指出：(3)写出机构自由度计算公式并计算该机构的自由度F:(4)说明该机构具有确定运动的条件：(5)对图中的高副进行低代。AyN第二题图第三题图科目代码及名称第1页共3页三、瞬心分析（14分)图示摆动导杆机构，构件1以1匀角速度顺时针方向转动。要求：(1)在图中指出该机构的所有瞬心位置：(2)求图示位置构件3的角速度3以及构件3上D点的线速度b(用公式表示)。四、连杆机构(16分)图示六杆机构，原动件为曲柄AB,输出构件为滑块E。试用图解法求：(1)滑块E的行程H:(2)判断该机构有无急回特性，作图量出极位夹角日的值，并计算行程速比系数K:(3)画出图示位置机构的压力角a:(4)若只改变机构曲柄AB的长度，其他尺寸均不变，为了使滑块E的行程增大1倍，曲柄AB的长度应变为原来的多少倍？D第四题图第五题图五、凸轮机构(16分)图示凸轮机构中凸轮为偏心圆盘。要求：(1)画出该凸轮的理论轮廓；(2)画出该凸轮机构的基圆和偏距圆：(3)画出凸轮沿0方向旋转90时，从动件产生的位移s和机构的压力角。六、齿轮机构(24分)已知一对渐开线外啮合标准直齿圆柱齿轮传动，压力角a=20，齿顶高系数h*=1,顶隙系数c*-0.25,模数m=3mm,齿数z1=20,传动比i2=1.5,试求：(1)齿轮2的齿数z2、标准中心距a:(2)两轮的分度圆半径r、乃2，齿顶圆半径r、r2,齿根圆半径r1、rr2及基圆半径r61、”2(3)若因某种原因使实际安装中心距加大了1mm,试问传动比会不会改变？说明原因。科目代码及名称第2页共3页七、轮系(16分)图示轮系中，已知各轮的齿数为：21=24，=36,22=40,22y=30,23=18,2g=40,24=36,Z=20。齿轮4的转速n4=50rmin,转向如图，试确系杆H的转速m的大小与方向。M(Nm)5007TMr10077元2第七题图第八题图八、速度波动与调节（16分)某机械系统稳定运转的一个周期内，等效构件的阻力矩M,(p)变化曲线如图，平均转速nmm940rmin,主轴允许的速度不均匀系数80.1。忽略除飞轮以外其他构件的转动惯量，设等效构件所受等效驱动力矩Ma为常数，试确定：(1)等效驱动力矩M:的值：(2)主轴的最大转速nmax、最小转速nmim及其相应位置；(3)装在等效构件上的飞轮转动惯量。九、刚性转子的平衡设计(12分)图示一均质圆盘转子，工艺要求在圆盘上钻两个圆孔，圆孔直径均为d40mm,孔心到转轴O的距离分别为r1=100mm,r2=l20mm,方位如图。试对该圆盘进行平衡设计。第九题图科目代码及名称第3页共3页
