第28讲建设用电、特种设备相关规定..pdf

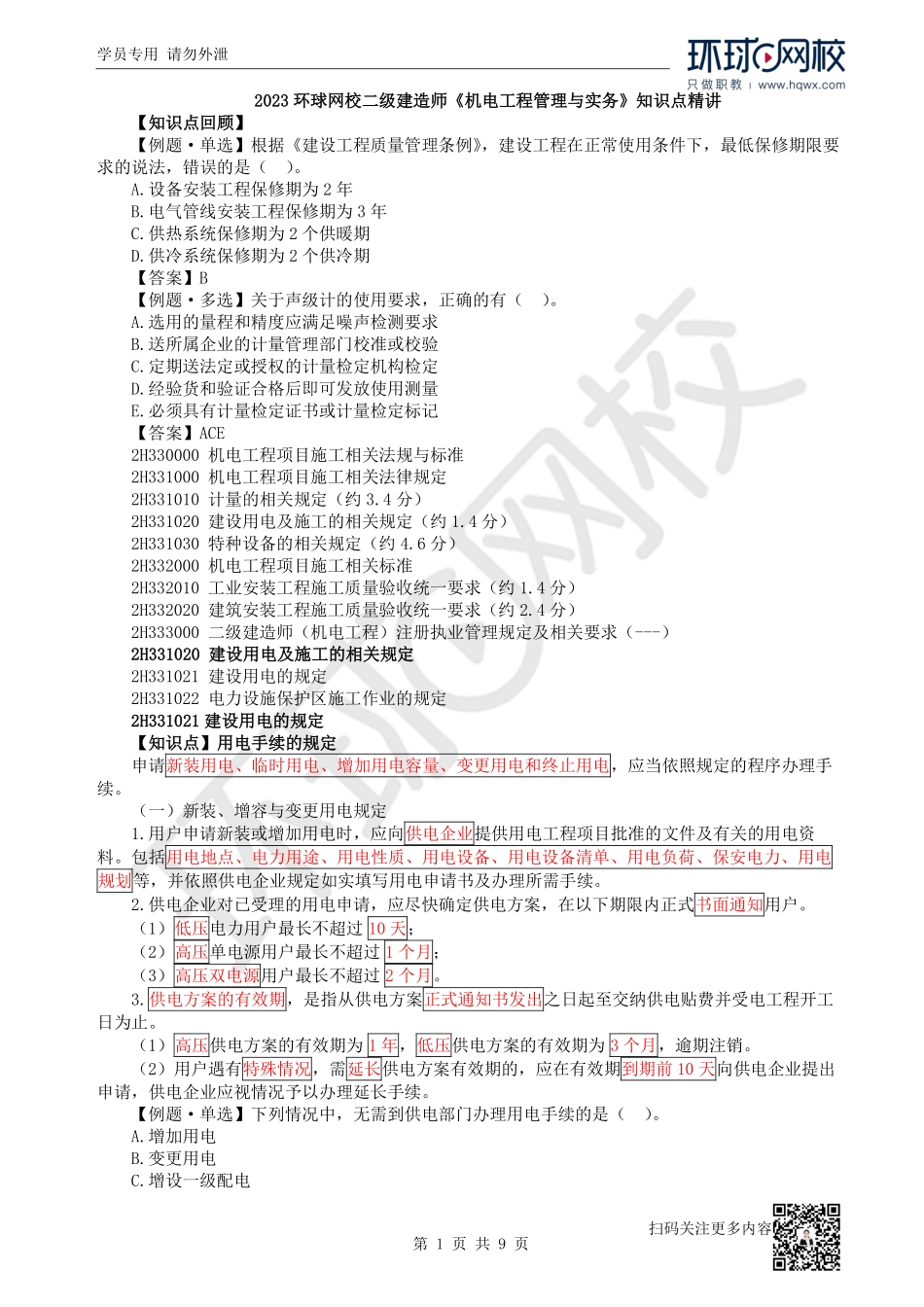

学员专用 请勿外泄 第 1 页 共 9 页 扫码关注更多内容 2 202023 3 环球网校二级建造师机电工程管理与实务知识点精讲环球网校二级建造师机电工程管理与实务知识点精讲 【知识点回顾】【知识点回顾】【例题单选】根据建设工程质量管理条例，建设工程在正常使用条件下，最低保修期限要求的说法，错误的是（）。A.设备安装工程保修期为 2 年 B.电气管线安装工程保修期为 3 年 C.供热系统保修期为 2 个供暖期 D.供冷系统保修期为 2 个供冷期【答案】B【例题多选】关于声级计的使用要求，正确的有（）。A.选用的量程和精度应满足噪声检测要求 B.送所属企业的计量管理部门校准或校验 C.定期送法定或授权的计量检定机构检定 D.经验货和验证合格后即可发放使用测量 E.必须具有计量检定证书或计量检定标记【答案】ACE 2H330000 机电工程项目施工相关法规与标准 2H331000 机电工程项目施工相关法律规定 2H331010 计量的相关规定（约 3.4 分）2H331020 建设用电及施工的相关规定（约 1.4 分）2H331030 特种设备的相关规定（约 4.6 分）2H332000 机电工程项目施工相关标准 2H332010 工业安装工程施工质量验收统一要求（约 1.4 分）2H332020 建筑安装工程施工质量验收统一要求（约 2.4 分）2H333000 二级建造师（机电工程）注册执业管理规定及相关要求（-）2H331020 2H331020 建设用电及施工的相关规定建设用电及施工的相关规定 2H331021 建设用电的规定 2H331022 电力设施保护区施工作业的规定 2H3310212H331021 建设用电的规定建设用电的规定 【知识点】【知识点】用电手续的规定用电手续的规定 申请新装用电、临时用电、增加用电容量、变更用电和终止用电，应当依照规定的程序办理手续。（一）新装、增容与变更用电规定 1.用户申请新装或增加用电时，应向供电企业提供用电工程项目批准的文件及有关的用电资料。包括用电地点、电力用途、用电性质、用电设备、用电设备清单、用电负荷、保安电力、用电规划等，并依照供电企业规定如实填写用电申请书及办理所需手续。2.供电企业对已受理的用电申请，应尽快确定供电方案，在以下期限内正式书面通知用户。（1）低压电力用户最长不超过 10 天；（2）高压单电源用户最长不超过 1 个月；（3）高压双电源用户最长不超过 2 个月。3.供电方案的有效期，是指从供电方案正式通知书发出之日起至交纳供电贴费并受电工程开工日为止。（1）高压供电方案的有效期为 1 年，低压供电方案的有效期为 3 个月，逾期注销。（2）用户遇有特殊情况，需延长供电方案有效期的，应在有效期到期前 10 天向供电企业提出申请，供电企业应视情况予以办理延长手续。【例题单选】下列情况中，无需到供电部门办理用电手续的是（）。A.增加用电 B.变更用电 C.增设一级配电 学员专用 请勿外泄 第 2 页 共 9 页 扫码关注更多内容 D.新装用电【答案】C【例题多选】企业申请新装用电时，应向供电部门提供的资料包括（）。A.用电负荷 B.用电性质 C.用电设备 D.用电规划 E.用电方法【答案】ABCD（二）用户办理用电手续的规定 1.如果总承包合同约定，工程项目的用电申请由承建单位负责或仅施工临时用电由承建单位负责申请，则施工总承包单位需携带建设项目受电工程设计文件和有关资料，到工程所在地管辖的供电部门，依法按程序、制度和收费标准办理用电申请手续。2.如果工程项目地处偏僻，虽用电申请已受理，但自电网引入的线路施工和通电尚需一段时日，而工程又急需开工，则总承包单位通常是用自备电源（如柴油发电机组）先行解决用电问题。此时，总承包单位要告知供电部门并征得同意，同时要妥善采取安全技术措施，防止自备电源误入市政电网。3.如果仅为申请施工临时用电，那么，施工临时用电结束或施工用电转入建设项目电力设施供电，则总承包单位应及时向供电部门办理终止用电手续。【例题单选】总承包单位如果仅申请施工临时用电，那么施工临时用电结束或施工用电转入建设项目电力设施供电，则总承包单位应及时（）。A.向供电部门办理变更用电手续 B.向供电部门办理新装用电手续 C.向供电部门办理总包单位正式用电手续 D.向供电部门办理终止用电手续【答案】D【例题案例节选】某机电工程公司承接了一座 110kV 变电站建设项目，该变电站地处偏僻地区，施工时暂无电源供给，为加快施工进度，该公司自行采用自备电源组织了施工。【问题】纠正该公司擅自采用自备电源施工的错误做法。【参考答案】机电工程公司要告知供电部门并征得同意才可采用。同时要妥善采取安全技术措施，防止自备电源误入市政电网。【知识点】【知识点】用电计量装置及其规定用电计量装置及其规定 （一）用电计量装置使用规定 1.用电计量装置（电费结算）-强制检定-省级计量行政主管部门依法授权的检定机构进行检定合格。2.用电计量装置的设计应征得当地供电部门认可。安装完毕应由供电部门检查确认。3.供电企业在新装、换装及现场校验后应对用电计量装置加封，并请用户在工作凭证上签章。（二）用电计量与电费计收规定 1.用电计量装置原则上应装在供电设施的产权分界处。2.对 10kV 及以下电压供电的用户，应配置专用的电能计量柜（箱）；对 35kV 及以上电压供电的用户，应有专用的电流互感器二次线圈和专用的电压互感器二次连接线，并不得与保护、测量回路共用。【例题单选】下列有关用电计量装置的规定，说法正确的是（）。A.用电计量装置设计应得到检定机构许可 B.用电计量装置必须装在供电设施的产权分界处 C.用电计量装置属于非强制检定范畴 D.现场校验后的用电计量装置应加封【答案】D【知识点】【知识点】用电安全规定用电安全规定 学员专用 请勿外泄 第 3 页 共 9 页 扫码关注更多内容（一）用电安全规定 建造师在施工过程中应遵守用电安全规定，不允许有以下行为：1.擅自改变用电类别。2.擅自超过合同约定的容量用电。3.擅自超过计划分配的用电指标。4.擅自使用已经在供电企业办理暂停使用手续的电力设备，或者擅自启用已经被供电企业查封的电力设备。5.擅自迁移、更动或者擅自操作供电企业的用电计量装置、电力负荷控制装置、供电设施以及约定由供电企业调度的用户受电设备。6.未经供电企业许可，擅自引入、供出电源或者将自备电源擅自并网。（二）临时用电的安全管理 1.临时用电的准用程序（1）施工单位应根据国家有关标准、规范和施工现场的实际负荷情况，编制施工现场“临时用电施工组织设计“并协助业主向当地电业部门申报用电方案。（2）按照电业部门批复的方案及施工现场临时用电安全技术规范JGJ 46-2005 进行临时用电设备、材料的采购和施工。（3）对临时用电施工项目进行检查、验收，并向供电部门提供相关资料，申请送电。（4）经供电部门检查、验收和试验，同意送电后送电开通。总结：编制-申报方案-采购、施工-检查-申请送电-送电开通 2.临时用电施工组织设计的编制（1）临时用电应编制临时用电施工组织设计或编制安全用电技术措施和电气防火措施。（2）临时用电施工组织设计应由电气技术人员编制，项目部技术负责人审核，经相关部门审核并经具有法人资质的企业技术负责人批准后实施。3.临时用电的检查验收（1）临时用电工程必须由持证电工施工。临时用电工程安装完毕后，由安全部门组织检查验收。（2）临时用电工程应定期检查。施工现场每月一次，基层公司每季度一次。（3）临时用电安全技术档案应由主管现场的电气技术人员建立与管理。【例题多选】关于临时用电检查验收的说法，正确的有（）。A.临时用电工程必须由电气技术员施工 B.临时用电工程安装完毕后，由质量部门组织检查验收 C.检查情况应做好记录，并由相关人员签字确认 D.临时用电安全技术档案应由资料员建立与管理 E.临时用电工程应定期检查【答案】CE【例题单选】建立与管理项目临时用电安全技术档案的是主管现场的（）。A.安全员 B.项目负责人 C.资料员 D.电气技术员【答案】D 2H3310222H331022 电力设施保护区施工作业的规定电力设施保护区施工作业的规定 【知识点】【知识点】电力设施保护范围和保护区电力设施保护范围和保护区 1.电力线路设施的保护范围（1）架空电力线路（2）电力电缆线路（3）电力线路上的电器设备（4）电力调度设施 学员专用 请勿外泄 第 4 页 共 9 页 扫码关注更多内容 2.电力线路保护区（1）架空电力线路保护区 新建架空电力线路导线边线向外侧水平延伸并垂直于地面所形成的两平行面内的区域。各级电压导线的边线延伸距离 电压（KV）延伸距离（m）110 5 35110 10 154330 15 500 20 【例题单选】220kV 的架空电力线路的边线延伸距离是（）m。A.5 B.10 C.15 D.20【答案】C【例题单选】电压在 500kV 的架空电力线路保护区是指：导线边缘向外侧延伸的距离为（）。A.5m B.10m C.15m D.20m【答案】D【知识点】【知识点】电力设施保护范围和保护区内规定电力设施保护范围和保护区内规定 （一）电力设施保护范围和保护区内作业准许规定 1.在电力设施周围进行爆破及其他可能危及电力设施安全的作业时，应当按照国务院有关电力设施保护的规定，经批准并采取确保电力设施安全的措施后，方可进行作业。2.任何单位和个人需要在依法划定的电力设施保护区内进行可能危及电力设施安全的作业时，应当经电力管理部门批准并采取安全措施后方可进行作业。3.根据电力法和电力设施保护条例实施细则规定，任何单位或个人在电力设施保护范围和保护区内不得进行以下施工作业：（1）在电力电缆沟内禁止同时埋设其他管道。未经电力企业同意，不准在地下电力电缆沟内埋设输油、输气等易燃易爆管道。（2）任何单位和个人不得在距电力设施周围 500m 范围内（指水平距离）进行爆破作业。学员专用 请勿外泄 第 5 页 共 9 页 扫码关注更多内容 （3）任何单位或个人不得在距架空电力线路杆塔、拉线基础外缘的下列范围内进行取土、打桩、钻探、开挖或倾倒酸、碱、盐及其他有害化学物品的活动。35kV 及以下电力线路杆塔、拉线周围 5m 的区域；66kV 及以上电力线路杆塔、拉线周围 10m 的区域。4.电力设施周围挖掘作业的规定。（1）不得取土的范围。35kV 的禁止取土范围为 4m；110220kV 的禁止取土范围为 5m；330500kV 的禁止取土范围为 8m。各级电压导线边线延伸距离 电压（KV）延伸距离（m）110 5 35110 10 154330 15 500 20 （2）取土的坡度 取土后所形成的坡面与地平线之间的夹角，一般不得大于 45。沙地取土，坡度更小一些。【例题单选】在距电力设施周围 500m 范围内进行（）作业时，需征得电力设施产权单位的书面同意，并报经政府有关管理部门批准。【2016】A.堆物 B.爆破 C.开挖 D.钻探【答案】B【例题单选】任何单位或个人不得在距 35kV 及以下架空电力线路杆塔、拉线基础外缘周围（）m 的区域内进行取土、打桩、钻探、开挖或倾倒酸、碱、盐及其他有害化学物品的活动。A.20m B.15m C.10m D.5m【答案】D（二）电力设施保护区内或附近施工作业的要求 学员专用 请勿外泄 第 6 页 共 9 页 扫码关注更多内容 1.认真进行图纸会审 2.编制施工方案（1）发生在电力设施保护区内安装作业，主要是开挖地下管沟和大件吊装或卸载，以及爆破作业等。因此，制定施工方案前先要摸清周边电力设施的实情，如地下电缆的位置和标高，空中架空线路的高度和电压等级，爆破点距离电力设施的距离等，然后编制施工方案。（2）在编制施工方案时，尽量邀请电力管理部门或电力设施管理部门派员参加，以便方案更加切实可行。（3）在施工方案中应专门制定保护电力设施的安全技术措施，并写明要求。在作业时请电力设施的管理部门派员监管。（4）施工方案编制完成报经电力管理部门批准后执行。【知识点总结】【知识点总结】2H330000 机电工程项目施工相关法规与标准 2H331000 机电工程项目施工相关法律规定 2H331010 计量的相关规定（约 3.4 分）2H331020 建设用电及施工的相关规定（约 1.4 分）2H331030 特种设备的相关规定（约 4.6 分）2H332000 机电工程项目施工相关标准 2H332010 工业安装工程施工质量验收统一要求（约 1.4 分）2H332020 建筑安装工程施工质量验收统一要求（约 2.4 分）2H333000 二级建造师（机电工程）注册执业管理规定及相关要求（-）2H331030 2H331030 特特种设备的相关规定种设备的相关规定 2H331031 特种设备的法定范围 2H331032 特种设备制造、安装改造及维修的规定 2H3310312H331031 特种设备的法定范围特种设备的法定范围 【知识点】【知识点】特种设备的定义特种设备的定义 特种设备是指对人身和财产安全有较大危险性的锅炉、压力容器（含气瓶）、压力管道、电梯、起重机械、客运索道、大型游乐设施、场（厂）内专用机动车辆，以及法律、行政法规规定的其他特种设备。【例题单选】下列施工内容中，不属于特种设备监督检查范围的是（）。A.电梯安装 B.起重机械安装 C.压力管道安装 D.锅炉风道改造【答案】D 2H331032 2H331032 特种设备制造、安装改造及维修的规定特种设备制造、安装改造及维修的规定 学员专用 请勿外泄 第 7 页 共 9 页 扫码关注更多内容【知识点】【知识点】特种设备生产许可制度强制性要求特种设备生产许可制度强制性要求 1.国家按照分类监督管理的原则对特种设备生产（包括设计、制造、安装、改造、修理）实行许可制度。2.电梯的安装、改造、维修，必须由电梯制造单位或者其通过合同委托、同意的依照本条例取得许可的单位进行。电梯制造单位对电梯质量以及安全运行涉及的质量问题负责。【知识点】【知识点】特种设备制造、安装、改造、修理单位的资质许可特种设备制造、安装、改造、修理单位的资质许可 （一）承压类特种设备安装、修理、改造 1.长输管道安装（GA1、GA2）许可由国家市场监督管理总局实施。2.锅炉安装（含修理、改造）（A、B）、公用管道安装（GB1、GB2）、工业管道安装（GC1、GC2、GCD）的许可由省级市场监督管理部门实施。锅炉安装（含修理、改造）的许可参数级别见表2H331032-1，压力管道安装许可参数级别见表 2H331032-2。锅炉安装许可参数级别 表 2H331032-1 许可参数级别 许可范围 备注 A 额定出口压力大于 2.5MPa 的蒸汽和热水锅炉 A 级B 级；A 级锅炉安装GC2、GCD 级压力管道安装 B 额定出口压力小于等于 2.5MPa 的蒸汽和热水锅炉；有机热载体锅炉 B 级锅炉安装GC2 级压力管道安装 压力管道安装许可参数级别 表 211331032-2 许可参数级别 许可范围 备注 GA1（1）设计压力4.0MPa（表压，下同）的长输输气管道；（2）设计压力6.3MPa 的长输输油管道 GA1 级GA2 级 GA2 GA1 级以外的长输管道-GB1 燃气管道-GB2 热力管道-GC1（1）输送危险化学品目录中规定的毒性程度为急性毒性类别 1介质、急性毒性类别 2 气体介质和工作温度高于其标准沸点的急性毒性类别 2 液体介质的工艺管道；（2）输送石油化工企业设计防火标准GB 50160-2008、建筑设计防火规范GB50016-2014 中规定的火灾危险性为甲、乙类可燃气体或者甲类可燃液体（包括液化烃），并且设计压力4.0MPa 的工艺管道；（3）输送流体介质，并且设计压力10.0MPa，或者设计压力4.0MPa 且设计温度400的工艺管道 GC1 级、GCD 级GC2 级 GC2（1）GC1 级以外的工艺管道；（2）制冷管道-GCD 动力管道-【总结】锅炉与压力管道安装许可参数级别 许可参数级别 备注 锅炉-A A 级B 级；A 级锅炉安装GC2、GCD 级压力管道安装 锅炉-B B 级锅炉安装GC2 级压力管道安装 学员专用 请勿外泄 第 8 页 共 9 页 扫码关注更多内容 长输管道-GA1 GA1 级GA2 级 工艺管道-GC1 GC1 级、GCD 级GC2 级【例题案例节选】【背景资料】A 公司与 B 公司签订了施工总承包合同，B 公司拟与 C 公司签订输油管道安装工程施工专业分包合同。A 公司不同意 B 公司分包给 C 公司，认为 C 公司具有的 GB、GC1 压力管道安装许可项目不能满足要求。【问题】A 公司不同意 B 公司与 C 公司拟签施工专业分包合同是否妥当？说明理由。【参考答案】妥当。因为输油管道属于长输管道，需要有 GA1 甲（乙）、GA2 类管道项目的安装许可，而 C 公司只具有 GB、GC1 类压力管道项目的安装许可，故不能满足要求。【知识点】【知识点】特种设备的生产要求特种设备的生产要求 （一）特种设备制造、安装、改造、修理单位应当具备的条件 1.应当具有法定资质。2.应当具有与许可范围相适应的资源条件，并满足生产需要。其具体资源条件要求有：（1）人员（2）工作场所（3）设备设施（4）技术资料（5）法规标准 3.建立并且有效实施与许可范围相适应的质量保证体系。4.具备保障特种设备安全性能的技术能力。（二）特种设备安装、改造、修理告知 1.告知依据（1）特种设备安全法第二十三条规定：特种设备安装、改造、修理的施工单位应当在施工前将拟进行的特种设备安装、改造、修理情况书面告知直辖市或者设区的市级人民政府负责特种设备安全监督管理的部门。（三）特种设备安装要求 1.电梯（1）电梯的制造单位对电梯质量以及安全运行涉及的质量问题负责。（2）电梯制造单位对校验和调试的结果、电梯安全性能负责。（3）电梯井道的土建工程必须符合建筑工程质量要求。电梯安装施工过程中，电梯安装单位应当遵守施工现场的安全生产要求，落实现场安全防护措施。（4）电梯安装施工过程中，电梯安装单位应当服从建筑施工总承包单位对施工现场的安全生产管理，并订立合同，明确各自的安全责任。（四）特种设备出厂（竣工）要求 1.特种设备出厂时，应当随附安全技术规范要求的：（1）设计文件（2）产品质量合格证明（3）安装及使用维护保养说明（4）监督检验证明等相关技术资料和文件。2.特种设备安装、改造及重大修理过程中及竣工后，应当经相关检验机构监督检查，未经检验或检验不合格者，不得交付使用。安装、改造、修理的施工单位应当在验收后 30 日内将相关技术资料和文件移交特种设备使用单位。特种设备使用单位应当将其存入该特种设备的安全技术档案。移交的安全技术档案应当至少包括以下内容：（1）特种设备的设计文件、产品质量合格证明、安装及使用维护保养说明、监督检验证明等相关技术资料和文件，以及安装技术文件和资料。（2）高耗能特种设备的能效测试报告。【例题单选】对电梯质量以及安全运行涉及的质量问题负责的单位是（）。A.电梯维修单位 B.电梯安装单位 学员专用 请勿外泄 第 9 页 共 9 页 扫码关注更多内容 C.电梯的制造单位 D.电梯设计单位【答案】C【例题单选】特种设备的安装、改造、修理的施工单位应当在验收后（）日内将相关技术资料和文件移交特种设备使用单位。A.10 B.20 C.30 D.35【答案】C【例题多选】特种设备出厂时，应当随附安全技术规范要求的资料有（）。A.设计文件 B.产品质量合格证明 C.安装及使用维护保养说明 D.监督检验证明文件 E.高耗能特种设备的能效测试报告【答案】ABCD【知识点总结】【知识点总结】
