第15讲静置设备及金属结构、自动化仪表工程(1).pdf

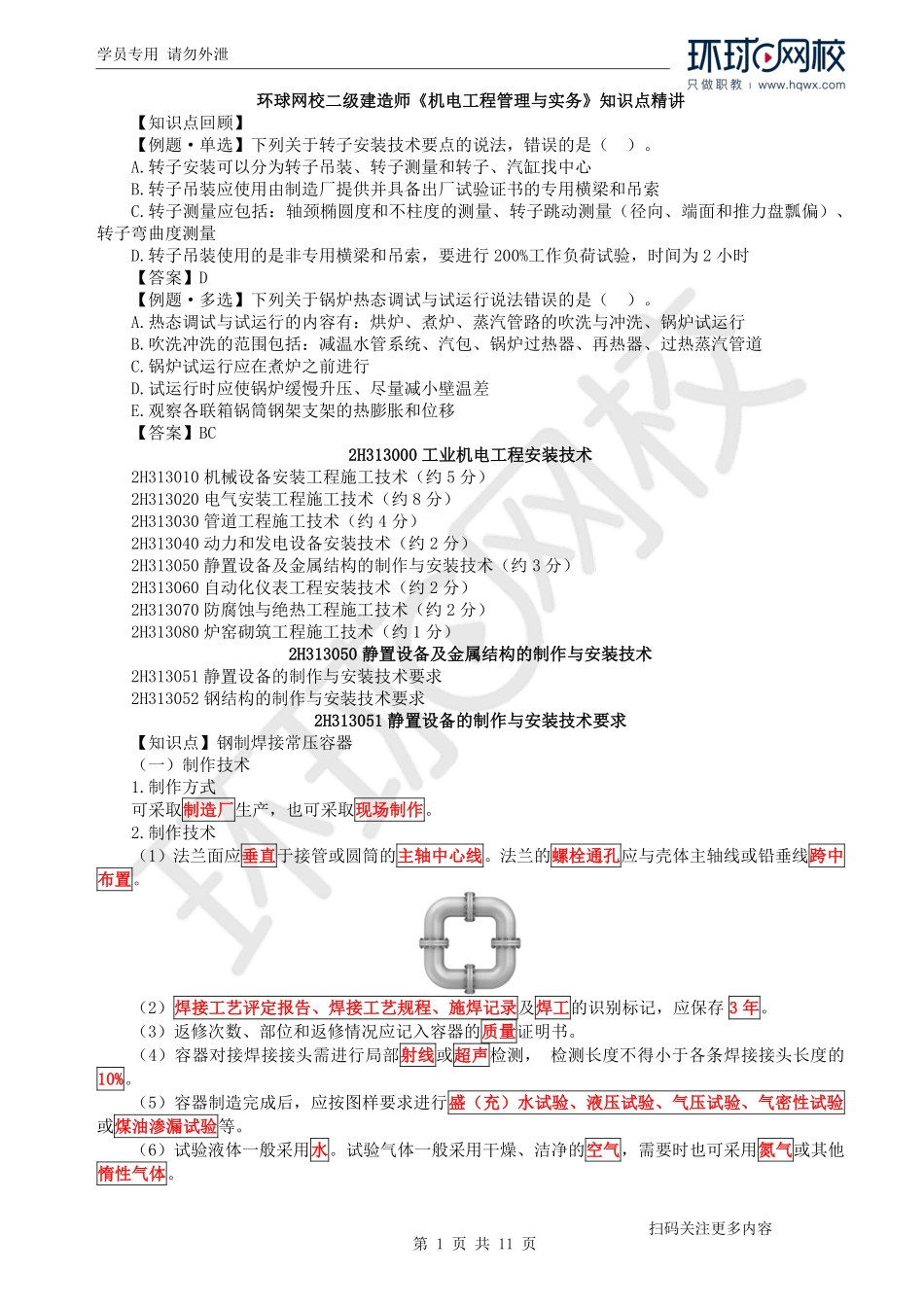

学员专用 请勿外泄 第 1 页 共 11 页 扫码关注更多内容 环球网校二级建造师机电工程管理与实务知识点精讲 环球网校二级建造师机电工程管理与实务知识点精讲【知识点回顾】【例题单选】下列关于转子安装技术要点的说法，错误的是（）。A.转子安装可以分为转子吊装、转子测量和转子、汽缸找中心 B.转子吊装应使用由制造厂提供并具备出厂试验证书的专用横梁和吊索 C.转子测量应包括：轴颈椭圆度和不柱度的测量、转子跳动测量（径向、端面和推力盘瓢偏）、转子弯曲度测量 D.转子吊装使用的是非专用横梁和吊索，要进行 200%工作负荷试验，时间为 2 小时【答案】D【例题多选】下列关于锅炉热态调试与试运行说法错误的是（）。A.热态调试与试运行的内容有：烘炉、煮炉、蒸汽管路的吹洗与冲洗、锅炉试运行 B.吹洗冲洗的范围包括：减温水管系统、汽包、锅炉过热器、再热器、过热蒸汽管道 C.锅炉试运行应在煮炉之前进行 D.试运行时应使锅炉缓慢升压、尽量减小壁温差 E.观察各联箱锅筒钢架支架的热膨胀和位移【答案】BC 2H313000 工业机电工程安装技术 2H313000 工业机电工程安装技术 2H313010 机械设备安装工程施工技术（约 5 分）2H313020 电气安装工程施工技术（约 8 分）2H313030 管道工程施工技术（约 4 分）2H313040 动力和发电设备安装技术（约 2 分）2H313050 静置设备及金属结构的制作与安装技术（约 3 分）2H313060 自动化仪表工程安装技术（约 2 分）2H313070 防腐蚀与绝热工程施工技术（约 2 分）2H313080 炉窑砌筑工程施工技术（约 1 分）2H313050 静置设备及金属结构的制作与安装技术 2H313050 静置设备及金属结构的制作与安装技术 2H313051 静置设备的制作与安装技术要求 2H313052 钢结构的制作与安装技术要求 2H313051 静置设备的制作与安装技术要求 2H313051 静置设备的制作与安装技术要求【知识点】钢制焊接常压容器（一）制作技术 1.制作方式可采取制造厂制造厂生产，也可采取现场制作现场制作。2.制作技术（1）法兰面应垂直垂直于接管或圆筒的主轴中心线主轴中心线。法兰的螺栓通孔螺栓通孔应与壳体主轴线或铅垂线跨中跨中布置布置。（2）焊接工艺评定报告、焊接工艺规程、施焊记录焊接工艺评定报告、焊接工艺规程、施焊记录及焊工焊工的识别标记，应保存 3 年3 年。（3）返修次数、部位和返修情况应记入容器的质量质量证明书。（4）容器对接焊接接头需进行局部射线射线或超声超声检测，检测长度不得小于各条焊接接头长度的10%10%。（5）容器制造完成后，应按图样要求进行盛（充）水试验、液压试验、气压试验、气密性试验盛（充）水试验、液压试验、气压试验、气密性试验或煤油渗漏试验煤油渗漏试验等。（6）试验液体一般采用水水。试验气体一般采用干燥、洁净的空气空气，需要时也可采用氮气氮气或其他惰性气体惰性气体。学员专用 请勿外泄 第 2 页 共 11 页 扫码关注更多内容（7）试验时应采用两块两块经检定合格的，且量程相同量程相同的压力表，压力表的量程为试验压力的 2 2 倍倍左右，试验用压力表的精度等级宜采用 1.01.0 级级。（8）在图样允许的情况下或经设计单位设计单位同意，可以用煤油渗漏试验煤油渗漏试验代替盛水试验。3.验收要求（1）容器出厂质量证明文件应包括三部分：1 1）产品合格证。）产品合格证。2 2）容器说明书。）容器说明书。3 3）质量证明书。）质量证明书。（2）容器铭牌应固定于容器明显的位置。容器铭牌内容应包括：制造单位名称制造单位名称，制造单位对该容器产品的编号编号；制造日期制造日期；设计压力设计压力；试验压力试验压力，设计温度设计温度，容器重量容器重量。【例题单选】关于钢制焊接常压容器制造、检验、试验的说法，正确的是（）。A.液压试验必须采用洁净水 B.气压试验必须采用干燥洁净的空气 C.不可用煤油渗漏试验代替充水试验 D.可以在制造厂生产，也可以在现场制作【答案】D【知识点】压力容器（一）安装技术 1.安装许可 （1）压力容器安装应严格按照特种设备的相关规定执行，未获得特种设备生产许可相应资质资质的单位，不得从事压力容器安装。（2）根据固定式压力容器安全技术监察规程TSG 21 2016 中规定，安装前安装前，应办理特种设备安装维修改造告知单，也称为“施工告知施工告知”。2.塔式容器（1）塔器的结构形式 塔器为长细圆筒形结构的直立式工艺设备，由筒体、封头筒体、封头（或称头盖）和支座支座组成。（2）塔器的到货状态 塔器多数由压力容器制造单位工厂制造，施工单位进行现场安装。到货状态分为整体整体到货、分段分段到货、分片分片到货。（3）开箱检验 塔式容器设备安装前，应按照装箱单核对检查设备或半成品、零部件的数量数量和外观外观质量，符合设计要求方可验收。（4）基础验收 学员专用 请勿外泄 第 3 页 共 11 页 扫码关注更多内容 复测基础并对表面进行处理，应符合要求。基础混凝土强度不得低于设计强度设计强度的 75%75%，有沉降观测要求的，应设有沉降观测点。3.卧式容器（1）设备两侧水平方位线水平方位线作为安装标高标高和水平度水平度测量的基准。（2）卧式设备滑动端基础预埋板的上表面应光滑平整光滑平整，不得有挂渣、飞溅物。混凝土基础抹面不得不得高出预埋板的上表面。检验方法：用水准仪、水平尺水准仪、水平尺现场测量。【例题单选】卧式不锈钢容器安装的说法中，错误的是（）。A.设备两侧水平方位线作为安装标高测量的基准 B.卧式设备滑动端基础预埋板的上表面应光滑平整 C.混凝土基础抹面不得高出预埋板的上表面 D.试压水温宜设定为 4【答案】D 4.钢制球形储罐（简称球罐）（1）散装法散装法：适用于各种规格形式的球罐组装，是目前国内应用最广泛、技术最成熟最广泛、技术最成熟的方法。其施工程序为：施工准备支柱上、下段组装赤道带安装下温带安装下寒带安装上温带安装上寒带安装 上、下极安装调整及组装质量总体检查。（2）分带法分带法：宜用于公称容积不大于不大于 2000m2000m3 3的球罐组装。（3）球罐的焊接顺序 1）焊接程序原则：先焊纵缝，后焊环缝；先焊短缝，后焊长缝；先焊坡口深度大的一侧，后焊先焊纵缝，后焊环缝；先焊短缝，后焊长缝；先焊坡口深度大的一侧，后焊坡口深度小的一侧坡口深度小的一侧。2）焊条电弧焊时，焊工应对称分布、同步焊接对称分布、同步焊接，在同等时间内超前或滞后的长度不宜大于不宜大于 500mm500mm。焊条电弧焊的第一层焊道应采用分段退焊法分段退焊法。多层多道焊时，每层焊道引弧点宜依次错开错开 2550mm2550mm。（4）球罐焊后热处理 球形罐焊后热处理应在压力试验前压力试验前进行。【知识点】储罐（一）制作与安装技术 1.储罐壁板（1）正装法正装法：大型浮顶罐大型浮顶罐一般采用正装法正装法施工，壁板和底板的焊接可采用自动焊。学员专用 请勿外泄 第 4 页 共 11 页 扫码关注更多内容 （2）倒装法 施工程序和正装法相反，依次从上到下从上到下地进行安装。倒装法安装基本是在地面地面上进行作业，避免避免了高空高空作业，保证了安全安全生产，有利于提高质量提高质量和工效工效，目前在储罐施工中被广泛采用。（3）水浮法水浮法 水浮法是利用水的浮力和浮船罐顶的构造特点来达到储罐组装的一种方法，是正装法正装法的一种。【知识点】气柜 分类 1.低压湿式气柜 湿式气柜是设置水槽、用水密封的气柜，包括直升式气柜直升式气柜（导轨为带外导架的直导轨）和螺旋式螺旋式气柜气柜（导轨为螺旋形）。可按照活动塔节分为单节单节气柜和多节多节气柜。直升式气柜 螺旋式气柜 2.干式气柜（干式柜）干式柜，密封形式为非水密封非水密封，具有活塞密封结构的储气设备。目前，国内主要有多边稀油密封气柜、圆筒形稀油密封气柜多边稀油密封气柜、圆筒形稀油密封气柜和橡胶膜密封气柜橡胶膜密封气柜几类。【例题单选】下列气柜中属于低压湿式气柜的是（）。A.多边形稀油密封气柜 B.橡胶膜密封气柜 C.圆筒形稀油密封气柜 D.多节直升式气柜【答案】D【知识点】静置设备的检验试验要求（一）压力容器产品焊接试件要求 1.试验目的及方法 学员专用 请勿外泄 第 5 页 共 11 页 扫码关注更多内容 为检验产品焊接接头的力学性能力学性能和弯曲性能弯曲性能，应制作产品焊接试件，制取试样，进行拉力、弯拉力、弯曲曲和规定的冲击冲击试验。2.试件制备（1）产品焊接试件的材料、焊接和热处理工艺，应在其所代表的受压元件焊接接头的焊接工艺焊接工艺评定评定合格范围内。（2）产品焊接试件由参与本台参与本台压力容器产品的焊工焊工焊接，焊接后打上焊工焊工和检验员代号检验员代号钢印。（3）圆筒形压力容器的产品焊接试件，应当在筒节纵向焊缝的延长部分筒节纵向焊缝的延长部分，采用与施焊压力容器相同的条件和焊接工艺同时焊接。（4）现场组焊的每台球形储罐应制作立焊、横焊、平焊加仰焊立焊、横焊、平焊加仰焊位置的产品焊接试件各一块。（5）球罐的产品焊接试件应由施焊该球形储罐的焊工在与球形储罐焊接相同的条件相同的条件和焊接工艺焊接工艺情况下焊接。3.试件检验 产品焊接试件经外观检查和射线（或超声）检测，如不合格不合格，允许返修允许返修，如不返修，可避开可避开缺陷部位截取试样。【例题多选】球罐焊接试件制作的说法，正确的有（）。A.焊接试件由出具焊接方案的工程师亲自焊接 B.应制作立焊、横焊、平焊加仰焊位置的焊接试件各一块 C.焊接试件应在球罐焊接相同的条件下焊接 D.从焊接试件上截取试样，可避开缺陷部位 E.焊接试件的焊缝外观检查不合格，允许进行返修【答案】BCDE（二）储罐的充水试验 1.基本要求（1）储罐建造完毕，应进行充水试验充水试验。并应检查：罐底严密性，罐壁强度及严密性，固定顶的强度、稳定性及严密性，浮顶及内浮顶的罐底严密性，罐壁强度及严密性，固定顶的强度、稳定性及严密性，浮顶及内浮顶的升降试验及严密性，浮顶排水管的严密性升降试验及严密性，浮顶排水管的严密性等。（2）进行础的沉降观测沉降观测。2.充水试验前应具备的条件 所有附件及其他与罐体焊接的构件，应全部完工，并检验合格；所有与严密性试验有关的焊缝，均不得涂刷油漆。不得涂刷油漆。3.试验介质及充水（1）一般情况下，充水试验采用洁净水洁净水。（2）对不锈钢罐，试验用水中氯离子含量不得超过 25ppm25ppm 试验水温均不低于不低于 55。（3）充水试验中应进行基础沉降观测沉降观测。如基础发生设计不允许的沉降，应停止充水，待处理后，方可继续进行试验充水和放水过程中，应打开透光孔打开透光孔，且不得使基础浸水。学员专用 请勿外泄 第 6 页 共 11 页 扫码关注更多内容 【例题多选】金属浮顶罐充水试验的检验内容主要有（）。A.罐壁强度 B.浮顶升降试验 C.储罐容积 D.排水管严密性 E.罐底严密性【答案】ABDE【例题单选】下列关于储罐充水试验规定的说法，错误的是（）。A.充水试验采用洁净水 B.试验水温不低于 5 C.充水试验的同时进行基础沉降观测 D.放水过程中应关闭透光孔【答案】D（四）几何尺寸检验要求 1.球罐（1）球罐焊后几何尺寸检查内容包括：壳板焊后的棱角棱角检查，两极间内直径内直径及赤道截面的最大内直径内直径检查，支柱垂直度垂直度检查。（2）零部件安装后的检查，包括人孔人孔、接管的位置、外伸长度、法兰面与管中心轴线垂直度检查。2.储罐 （1）储罐罐体几何尺寸检查内容包括：罐壁高度偏差罐壁高度偏差，罐壁垂直度偏差，罐壁焊缝棱角度和罐壁的局部凹凸变形，底圈壁板内表面半径偏差罐壁垂直度偏差，罐壁焊缝棱角度和罐壁的局部凹凸变形，底圈壁板内表面半径偏差。（2）罐底、罐顶焊接后检查内容包括：罐底焊后局部凹凸变形凹凸变形，浮顶局部凹凸变形，固定顶的成型及局部凹凸变形。2H3130522H313052 钢结构的制作与安装技术要求钢结构的制作与安装技术要求 【知识点】工业钢结构安装工艺技术（一）金属结构安装一般程序 学员专用 请勿外泄 第 7 页 共 11 页 扫码关注更多内容 1.钢结构安装的主要环节 1）基础验收与处理；2）钢构件复查；3）钢结构安装；4）涂装（防腐涂装和/或防火涂装）2.工业钢结构安装程序 构件检查基础复查钢钢柱安装支撑撑安装梁梁安装平平台板（层板、屋面板）安装围护结构安装。记忆：钢撑梁平记忆：钢撑梁平 【例题单选】下列工序中不属于工业钢结构一般安装程序的是（）。A.部件加工 B.构件检查 C.基础复查 D.钢柱安装【答案】A【例题多选】下列作业活动中，属于工业钢结构安装主要环节的有（）。A.钢结构安装 B.作业地面整平 C.钢构件制作 D.基础验收找平 E.防腐蚀涂装【答案】ADE（二）钢结构紧固连接要求 1.一般规定 钢结构制作和安装单位，应按有关规定分别进行高强度螺栓连接摩擦面的抗滑移系数抗滑移系数试验，其结果应符合设计要求。2.高强度螺栓连接的要求（1）高强度螺栓连接处的摩擦面可根据设计抗滑移系数抗滑移系数的要求选择处理工艺，抗滑移系数应符合设计要求。采用手工砂轮打磨时，打磨方向应与受力方向垂直垂直，且打磨范围不应小于螺栓孔径的 4 4倍倍。（2）经表面处理后的高强度螺栓连接摩擦面要求：1）连接摩擦面应保持干燥、清洁干燥、清洁，不应有飞边、毛刺、焊接飞溅物、焊疤、氧化铁皮、污垢等；2）经处理后的摩擦面应采取保护措施，不得不得在摩擦面上做标记做标记；3）摩擦面采用生锈处理方法时，安装前应以细钢丝刷垂直垂直于构件受力方向除去摩擦面上的浮锈。学员专用 请勿外泄 第 8 页 共 11 页 扫码关注更多内容（3）高强度大六角头螺栓连接副应由一个螺栓、一个螺母一个螺栓、一个螺母和两个垫圈两个垫圈组成；扭剪型高强度螺栓连接副应由一个螺栓、一个螺母和一个垫圈一个螺栓、一个螺母和一个垫圈组成。（四）钢构件组装和钢结构安装要求 1.焊接 H 型钢的翼缘板拼接缝和腹板拼接缝的间距，不宜小于 200mm；翼缘板拼接长度不应小于600mm；腹板拼接宽度不应小于 300mm，长度不应小于 600mm。2.吊车梁和吊车桁架安装就位后不应下挠不应下挠。3.多节柱安装时，每节柱的定位轴线应从地面控制轴线地面控制轴线直接引上，不得从下层柱的轴线引上，避免造成过大的积累误差。学员专用 请勿外泄 第 9 页 共 11 页 扫码关注更多内容 4.钢网架结构总拼完成后及屋面工程完成后应分别测量其挠度值，且所测的挠度值不应超过不应超过相应设计值的 1.151.15 倍倍。【例题案例节选】【背景资料】在 H 型钢转换支架制作过程中，监理工程师检查发现有 H 型钢存在拼接不符合安装要求的情况，详见图 1，项目部组织施工人员返工后合格。【问题】请指出 H 型钢拼接有哪些做法不符合安装要求？正确做法是什么？【参考答案】不符合要求 1：焊接 H 型钢的翼缘板拼接缝和腹板拼接缝的间距 150mm 不符合安装要。正确做法焊接 H 型钢的翼缘板拼接缝和腹板拼接缝的间距，不宜小于 200mm；不符合要求 2：翼缘板拼接长度为 500mm 不符合安装要求；正确做法翼缘板拼接长度不应小于 600mm。【知识点总结】学员专用 请勿外泄 第 10 页 共 11 页 扫码关注更多内容 2H3130002H313000 工工业机电工程安装技术业机电工程安装技术 2H313010 机械设备安装工程施工技术（约 5 分）2H313020 电气安装工程施工技术（约 8 分）2H313030 管道工程施工技术（约 4 分）2H313040 动力和发电设备安装技术（约 2 分）2H313050 静置设备及金属结构的制作与安装技术（约 3 分）2H313060 自动化仪表工程安装技术（约 2 分）2H313070 防腐蚀与绝热工程施工技术（约 2 分）2H313080 炉窑砌筑工程施工技术（约 1 分）2H3130602H313060 自动化仪表工程安装技术自动化仪表工程安装技术 2H313061 自动化仪表的安装程序和要求 2H313062 自动化仪表设备的安装技术要求 2H3130612H313061 自动化仪表的安装程序和要求自动化仪表的安装程序和要求 【知识点】自动化仪表安装的施工准备（一）施工现场准备 1.设置库房、加工场、试验室。2.仪表安装前的校准和试验应在室内进行，仪表调校室的设置应符合以下要求：（1）应避开振动大、灰尘多、噪声大避开振动大、灰尘多、噪声大和有强磁场干扰强磁场干扰的地方。（2）室内温度维持在 1035之间，空气相对湿度不大于 85%。（3）仪表试验的电源电压应稳定电源电压应稳定。交流电源 电压波动范围10%直流电源 60V，波动范围10%60V，波动范围5%（4）露点应低于最低环境温度 1010以上，气源压力应稳定。（二）施工机具和标准仪器的准备 用于仪表校准和试验的标准仪器、仪表应具备有效的计量检定合格证书，其基本误差的绝对值，不宜超过被校准仪表基本误差绝对值的 1/31/3。学员专用 请勿外泄 第 11 页 共 11 页 扫码关注更多内容【知识点】自动化仪表安装主要施工程序 1.自动化仪表安装施工的原则 施工的原则 先土建后安装；先地下后地上；先设备再配管布线；先两端后中间 设备安装原则 先里后外；先高后低；先重后轻 仪表调校原则 先取证后校验；先单校后联校；先单回路后复杂回路；先单点后网络 2.仪表管道的类型 仪表管道有测量管道、气动信号管道、气源管道、液压管道和伴热管道测量管道、气动信号管道、气源管道、液压管道和伴热管道等。【例题单选】自动化仪表设备安装应遵循的程序是（）。A.先里后外，先低后高，先轻后重 B.先外后里，先低后高，先重后轻 C.先外后里，先高后低，先轻后重 D.先里后外，先高后低，先重后轻 【答案】D【例题单选】下列管道中，不属于仪表管道的是（）。A.测量管道 B.气动信号管道 C.配线管道 D.伴热管道【答案】C【知识点】自动化仪表安装施工要求 交接验收（1）仪表工程的回路试验回路试验和系统试验系统试验进行完毕，即可开通系统投入运行运行；（2）仪表工程连续连续 48h48h 开通投入运行正常后，即具备交接交接验收条件；（3）编制并提交仪表工程竣工竣工资料。【例题单选】自动化仪表工程须连续投入运行（），运行正常后方具备交接验收条件。A.24h B.36h C.48h D.72h【答案】C
