第4讲机电工程测量技术1(1).pdf

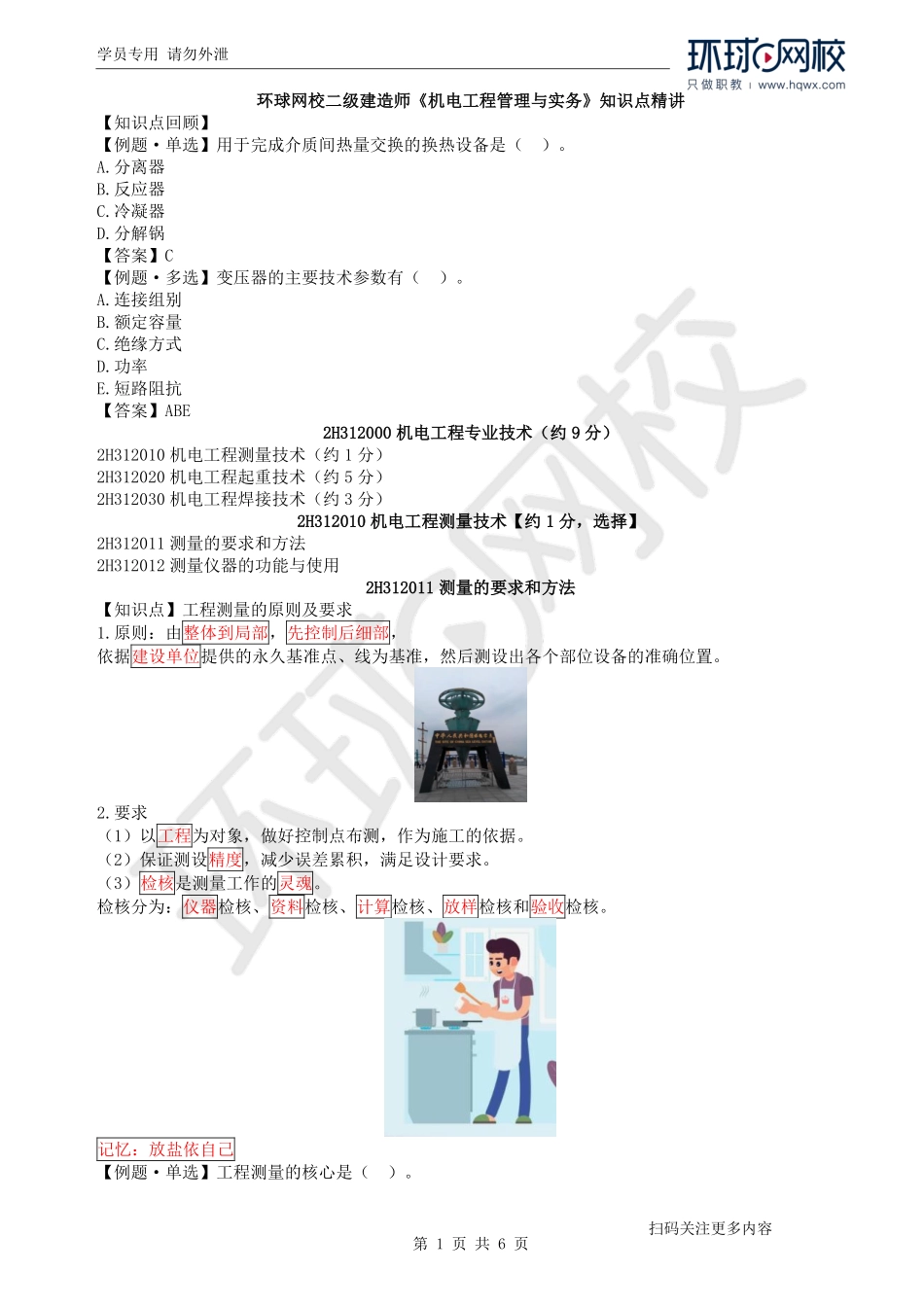

学员专用 请勿外泄 第 1 页 共 6 页 扫码关注更多内容 环球网校二级建造师机电工程管理与实务知识点精讲 环球网校二级建造师机电工程管理与实务知识点精讲【知识点回顾】【例题单选】用于完成介质间热量交换的换热设备是（）。A.分离器 B.反应器 C.冷凝器 D.分解锅【答案】C【例题多选】变压器的主要技术参数有（）。A.连接组别 B.额定容量 C.绝缘方式 D.功率 E.短路阻抗【答案】ABE 2H312000 机电工程专业技术（约 9 分）2H312000 机电工程专业技术（约 9 分）2H312010 机电工程测量技术（约 1 分）2H312020 机电工程起重技术（约 5 分）2H312030 机电工程焊接技术（约 3 分）2H312010 机电工程测量技术【约 1 分，选择】2H312010 机电工程测量技术【约 1 分，选择】2H312011 测量的要求和方法 2H312012 测量仪器的功能与使用 2H312011 测量的要求和方法 2H312011 测量的要求和方法【知识点】工程测量的原则及要求 1.原则：由整体到局部，先控制后细部，依据建设单位提供的永久基准点、线为基准，然后测设出各个部位设备的准确位置。2.要求（1）以工程为对象，做好控制点布测，作为施工的依据。（2）保证测设精度，减少误差累积，满足设计要求。（3）检核是测量工作的灵魂。检核分为：仪器检核、资料检核、计算检核、放样检核和验收检核。记忆：放盐依自己【例题单选】工程测量的核心是（）。学员专用 请勿外泄 第 2 页 共 6 页 扫码关注更多内容 A.测量精度 B.设计要求 C.减少误差累计 D.检核【答案】D【知识点】工程测量的原理【工具、原理、方法、内容】（一）水准测量（1）原理：是利用水准仪提供的水平视线，并借助水准尺来测定地面上两点间的高差，然后推算高程的一种测量方法。（2）方法：有高差法和仪高法两种。1.高差法 采用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待定点高程的方法。2.仪高法 采用水准仪和水准尺，只需计算一次水准仪高程，就可以简便地测算几个前视点高程。例如：当安置一次仪器，同时需要测出数个前视点的高程，在工程测量中仪高法被广泛地应用。（二）基准线测量（1）原理：是利用经纬仪和检定钢尺，根据两点成一直线原理测定基准线。（2）方法：水平角测量和竖直角测量。学员专用 请勿外泄 第 3 页 共 6 页 扫码关注更多内容 1.安装基准线的设置 平面安装基准线不少于纵、横两条。2.安装标高基准点的设置 相邻安装基准点高差应在 0.5mm 以内。3.沉降观测点的设置 沉降观测采用二等水准测量方法。例如，对于埋设在基础上的基准点，在埋设后就开始第一次观测，随后的观测在设备安装期间连续进行。【总结】工程测量原理 工程测量 工具 原理 方法 内容 水准测量 水准仪 水准尺 水平视线 高差法 仪高法 高程、高差 基准线 测量 经纬仪 检定钢尺 两点成一直线 水平角测量 竖直角测量 基准线【例题单选】埋设在基础上的沉降观测点，第一次观测应在（）进行。A.观测点埋设后 B.设备底座就位后 C.设备安装完成后 D.设备调整后【答案】A 【例题单选】水准测量采用高差法，待定点的高程时通过（）。A.调整水准仪调整得出 B.计算得出 C.水准尺直接读出 D.微调补偿器得出【答案】B【例题单选】在车间内安装一次仪器，同时测出数个前视点的高程时，可以采用（）。A.水准法 B.仪高法 C.高差法 D.电测波测距三角高程测量法【答案】B【知识点】工程测量的程序和方法（一）工程测量的程序 学员专用 请勿外泄 第 4 页 共 6 页 扫码关注更多内容 设置纵横中心线设置标高基准点设置沉降观测点安装过程测量控制实测记录等。记忆：纵横天下（二）高程控制测量 1.高程控制点布设的原则 高程测量的方法有：水准测量法、电磁波测距三角高程测量法。常用水准测量法。2.高程控制点布设的方法（1）水准测量法的主要技术要求 1）各等级的水准点，应埋设水准标石。水准点应选在土质坚硬、便于长期保存和使用方便的地点。墙水准点应选设于稳定的建筑物上，点位应便于寻找、保存和引测。2）一个测区及其周围至少应有 3 个水准点。（2）设备安装过程中，最好使用一个水准点作为高程起算点。当厂房较大时，可以增设水准点，但其观测精度应提高。【例题单选】机电安装工程测量的基本程序内容中，不包括（）。A.设置纵横中心线 B.仪器校准或检定 C.安装过程测量控制 D.设置标高基准点【答案】B 学员专用 请勿外泄 第 5 页 共 6 页 扫码关注更多内容【例题单选】在工程测量的基本程序中，设置标高基准点后，下一步应进行的程序是（）。A.安装过程测量控制 B.建立测量控制网 C.设置沉降观测点 D.设置纵横中心线【答案】C【知识点】机电工程中常见的工程测量（一）连续生产设备安装的测量 1.安装基准线的测设（1）放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板 上，作为设备安装的基准线。（2）中心标板应在浇灌基础时，配合土建埋设，也可待基础养护期满后再埋设。（3）设备安装平面线不少于纵、横两条。2.安装标高基准点的测设（1）埋设：在基础边缘且便于观测的位置。（2）分类：一种是简单的标高基准点；另一种是预埋标高基准点。例如，简单的标高基准点一般作为独立设备安装的基准点；预埋标高基准点主要用于连续生产线上的设备在安装时使用。3.连续生产设备只能共用一条纵向基准线和一个预埋标高基准点。【例题单选】安装标高基准点一般设置在设备基础的（）。A.最高点 B.最低点 C.中心标板上 D.边缘附近 学员专用 请勿外泄 第 6 页 共 6 页 扫码关注更多内容【答案】D【例题单选】设备安装基准线应按（）来测定。A.设备中心线 B.建筑基础中心线 C.建筑物的定位轴线 D.设备基础中心线【答案】C【例题单选】设备安装基准线时要根据施工图纸，按（）来确定设备的纵横中心线。A.土建提交的纵横中心线 B.土建预留孔的位置 C.设备底座地脚印的位置 D.建筑物的定位轴线【答案】D
