202413-第2章-2.1-施工导流与截流（一）.pdf

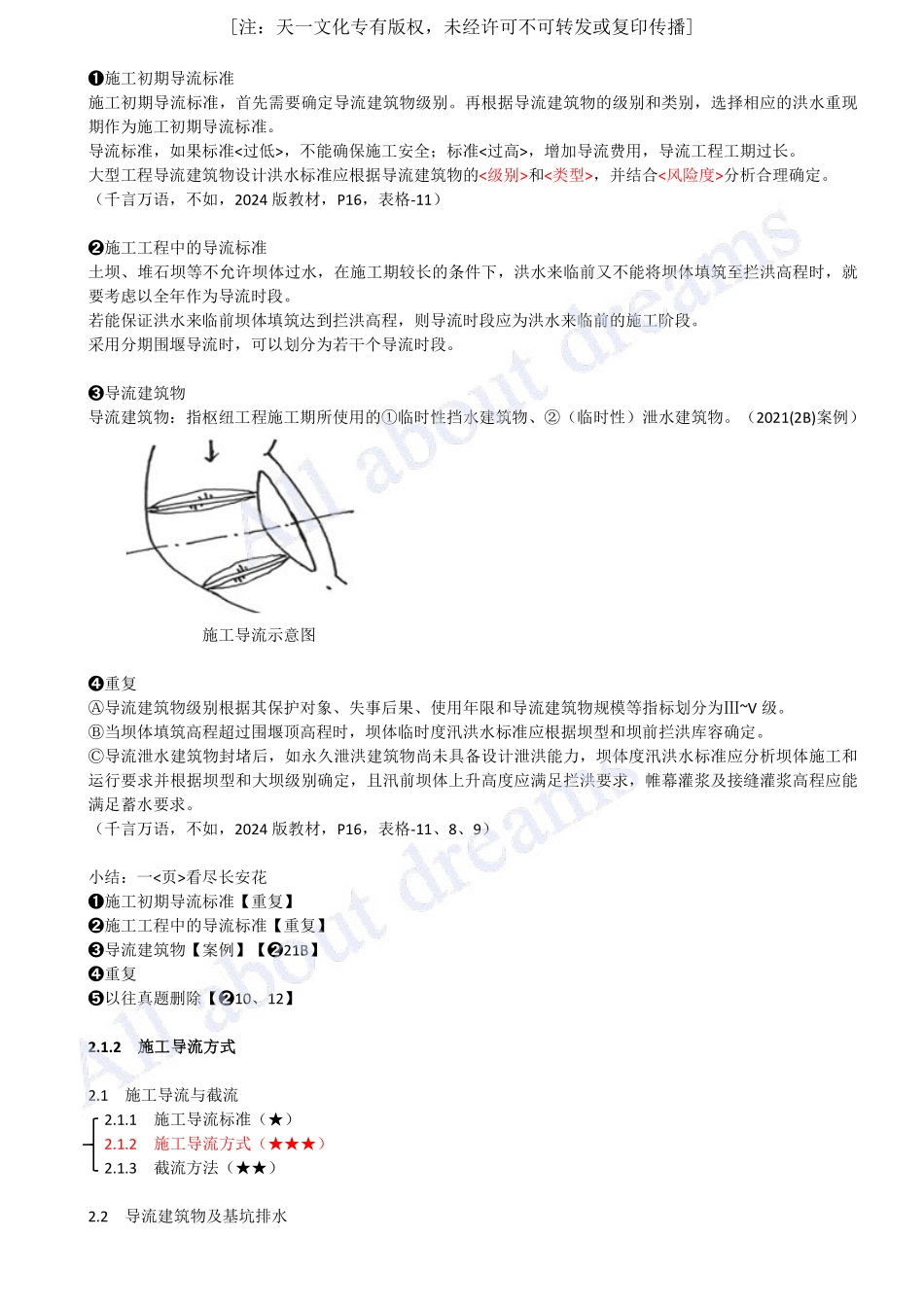

2.1.1施施工工导导流流标标准准第 2 章水利水电工程施工水流控制与基础处理2.1施工导流与截流2.2导流建筑物及基坑排水2.3地基处理工程2.1施工导流与截流2.1.1施工导流标准（）2.1.2施工导流方式（）2.1.3截流方法（）2.2导流建筑物及基坑排水2.2.1围堰的类型（）2.2.2围堰布置与设计（）2.2.3基坑排水技术（）2.2.4导流泄水建筑物（）考情分析：单选题：无；多选题：无；案例题：2021(2B)。一、二建教材重复程度：80%。教材内容：0.框架施工初期导流标准施工工程中的导流标准导流建筑物重复0.框架导流标准是选择导流设计流量进行施工导流设计的标准，包括：施工初期导流标准、坝体拦洪度汛标准、导流泄水建筑物封堵标准等。（解决马路修多宽的问题）导流设计流量是：选择导流方案、设计导流建筑物的主要依据。（2024 版教材，新增加，比老教材严谨许多了）（2024 版教材，P15+52+54）注：天一文化专有版权，未经许可不可转发或复印传播施工初期导流标准施工初期导流标准，首先需要确定导流建筑物级别。再根据导流建筑物的级别和类别，选择相应的洪水重现期作为施工初期导流标准。导流标准，如果标准，不能确保施工安全；标准，增加导流费用，导流工程工期过长。大型工程导流建筑物设计洪水标准应根据导流建筑物的和，并结合分析合理确定。（千言万语，不如，2024 版教材，P16，表格-11）施工工程中的导流标准土坝、堆石坝等不允许坝体过水，在施工期较长的条件下，洪水来临前又不能将坝体填筑至拦洪高程时，就要考虑以全年作为导流时段。若能保证洪水来临前坝体填筑达到拦洪高程，则导流时段应为洪水来临前的施工阶段。采用分期围堰导流时，可以划分为若干个导流时段。导流建筑物导流建筑物：指枢纽工程施工期所使用的临时性挡水建筑物、（临时性）泄水建筑物。（2021(2B)案例）施工导流示意图重复导流建筑物级别根据其保护对象、失事后果、使用年限和导流建筑物规模等指标划分为V 级。当坝体填筑高程超过围堰顶高程时，坝体临时度汛洪水标准应根据坝型和坝前拦洪库容确定。导流泄水建筑物封堵后，如永久泄洪建筑物尚未具备设计泄洪能力，坝体度汛洪水标准应分析坝体施工和运行要求并根据坝型和大坝级别确定，且汛前坝体上升高度应满足拦洪要求，帷幕灌浆及接缝灌浆高程应能满足蓄水要求。（千言万语，不如，2024 版教材，P16，表格-11、8、9）小结：一看尽长安花施工初期导流标准【重复】施工工程中的导流标准【重复】导流建筑物【案例】【21B】重复以往真题删除【10、12】2.1.2施施工工导导流流方方式式2.1施工导流与截流2.1.1施工导流标准（）2.1.2施工导流方式（）2.1.3截流方法（）2.2导流建筑物及基坑排水注：天一文化专有版权，未经许可不可转发或复印传播2.2.1围堰的类型（）2.2.2围堰布置与设计（）2.2.3基坑排水技术（）2.2.4导流泄水建筑物（）考情分析：单选题：2006(1)，2010(1)，2013(1)；多选题：无；案例题：2006(1)，2010(1)，2013(1)，2014(1)，2015(1)，2022(1)。一、二建教材重复程度：100%。教材内容：0.概念1.分期围堰法导流2.一次拦断河床围堰导流3.辅助导流方式导入：导入：2014(1)3.1背景：某水闸除险加固工程主要工程内容包括：加固老闸，扩建新闸，开挖引河等。事件一：施工单位提出的施工导流方案如图 3 所示。工程附近无现有河道可供施工导流，施工单位采用的导流方案为一次拦断河床（全段）围堰法施工，具体施工组织方案是在一个施工完成扩建新闸和加固老闸，在新闸和老闸上、下游填筑施工围堰，期间利用导流明渠导流。监理单位审核后，认为开挖工程量较大，应结合现场条件和总体工期安排，优化施工导流方案和施工组织方案。注：天一文化专有版权，未经许可不可转发或复印传播问题：1.根据事件一，提出适宜的施工及相应的。答案：1.1)应采用分期围堰导流，新建引河和河道互为导流，取消明渠导流方案。2)施工组织方案：先进行新建引河、新建闸施工，利用老河道导流；完工后在老河道上下游进行围堰截流，利用新河道导流，进行老闸加固；完工后拆除围堰扩建新闸和开挖引河时用老闸进行导流，加固老闸时用新闸进行导流。0.概念施工可分为：一次拦断河床围堰导流（又称全段围堰导流）。（2020(2)案例）分期围堰导流。（2006(1)，2010(1)，2013(1)，2014(1)，2015(1)、2021(2B)、2022(2B)案例）按分为：明渠导流、隧洞导流、涵管导流、底孔导流、淹没基坑法导流、施工过程中的坝体缺口导流、不同泄水方式的组合导流等。（老教材分类：包括：；包括：梳齿孔导流厂房导流。）注：天一文化专有版权，未经许可不可转发或复印传播1.分期围堰导流-导入：（1/6）三峡水利枢纽采用“三期导流、明渠通航”的导流方案1.分期围堰导流-导入：（2/6）三峡水利枢纽采用“三期导流、明渠通航”的导流方案1.分期围堰导流-导入：（3/6）三峡水利枢纽采用“三期导流、明渠通航”的导流方案1.分期围堰导流-导入：（4/6）三峡水利枢纽采用“三期导流、明渠通航”的导流方案注：天一文化专有版权，未经许可不可转发或复印传播1.分期围堰导流-导入：（5/6）三峡水利枢纽采用“三期导流、明渠通航”的导流方案1.分期围堰导流-导入：（6/6）三峡水利枢纽采用“三期导流、明渠通航”的导流方案注：天一文化专有版权，未经许可不可转发或复印传播1.分期围堰导流（导入）注：天一文化专有版权，未经许可不可转发或复印传播1.分期围堰法导流定义：围堰法导流又称为围堰法，即用围堰将要施工的永久建筑物分段分期维护起来，便于干地施工。分段分期：分段，在上用围堰将永久建筑物分为若干段进行施工。分期，在上将导流分为若干时段。见（李想图-1）。适用：导流流量大，河床宽，有条件布置纵向围堰；河床中永久建筑物便于布置导流泄水建筑物；河床覆盖层不厚。（见教材图 1）前期后期：前期利用被束窄河床导流，后期利用已建或在建的永久建筑物导流。1.分期围堰法导流李想图-1注：天一文化专有版权，未经许可不可转发或复印传播1.分期围堰导流教材图1.分期围堰导流1）束窄河床导流其泄水道是被围堰束窄后的（原）河床。适用：前期阶段，特别是一期导流。1.分期围堰导流2）通过已完建的永久建筑物导流通过已完建或未完建的永久建筑物导流包括：底孔导流、缺口导流、梳齿孔导流、厂房导流等（2010(1)考点）。适用：后期阶段。注：天一文化专有版权，未经许可不可转发或复印传播底孔导流缺口导流梳齿孔导流厂房导流例题：2010(1)-4.下列导流方式中，属于混凝土坝分段围堰法导流方式的是（）导流。A.明渠B.隧洞C.涵管D.底孔答案：D解析：分期围堰导流，通过已完建或未完建的永久建筑物导流，包括：底孔导流、缺口导流、梳齿孔导流、厂房导流等。1.分期围堰导流分期围堰导流经技术经济比较后，可选择二期导流、三期导流等，超过三期。2.一次拦断河床围堰导流一次拦断河床围堰导流，又称为全段围堰法导流，指在河床内距主体工程轴线（如大坝、水闸等）上下游一定的距离，修筑围堰，一次性截断河道，使河道中的水流经河床外修建的临时泄水道或永久泄水建筑物下泄，故又称河床外导流。一般适用于且的河流。注：天一文化专有版权，未经许可不可转发或复印传播根据施工期挡、泄水建筑物的不同，一次拦断河床围堰导流程序可分为初期、中期和后期导流阶段。（2022(1)案例）阶段挡水泄水(1)初期挡水阶段，水流由导流下泄。(2)中期挡水阶段，坝体填筑高度超过围堰堰顶高程，洪水由导流下泄，坝体满足安全度汛条件。(3)后期挡水阶段，导流泄水建筑物下闸封堵，水库开始蓄水，永久泄水建筑物尚未具备设计泄流能力。初期、中期和后期导流三个阶段。（2022(1)案例）（似曾相识燕归来，无可奈何花落去，这三张出现了三次重复的表格终于落幕了）3.辅助导流方式在采用上述导流方式时，往往需要选择合适的泄水方式配合水流控制，称为辅助导流方式。主要方式有：明渠导流；隧洞导流；涵管导流。3.辅助导流方式1）明渠导流适用：岸坡平缓、或有一岸具有较宽的台地、垭口、或古河道的地形。（体现的都是“平原+宽”）优点：施工简单，适合大型机械施工；有利于加速施工进度，缩短工期；对通航、放木条件也较好。注：天一文化专有版权，未经许可不可转发或复印传播3.辅助导流方式2）隧洞导流适用：河谷狭窄、两岸地形陡峻、山岩坚实的山区河流。（2013(1)考点）隧洞导流示意图（a）隧洞导流；（b）隧洞导流并配合底孔宣泄汛期洪水1 一上游围堰；2 一下游围堰；3-导流隧洞；4 一底孔；5 一坝轴线；6 一溢流坝段；7 一水电站厂房例题：2013(1)-4.在河谷狭窄的山区河流新建拱坝宜选用的施工导流方式是（）。A.明渠导流B.底孔导流C.束窄河床导流D.隧洞导流答案：D解析：隧洞导流，适用：河谷狭窄、两岸地形陡峻、山岩坚实的山区河流。3.辅助导流方式3）涵管导流适用：导流流量较小的河流只用来担负枯水期的导流。一般在修筑土坝、堆石坝等工程中采用。涵管通常布置在河岸滩地上，枯水位以上，这样可在枯水期不修围堰或只修小围堰就可将涵管筑好，节省费用。注：天一文化专有版权，未经许可不可转发或复印传播小结：一看尽长安花1.分期围堰法导流【06、10】【案例】【06、10、13、14、15、15、21、22】2.一次拦断河床围堰导流【案例】【22、20】3.辅助导流方式【13、12】注：天一文化专有版权，未经许可不可转发或复印传播
