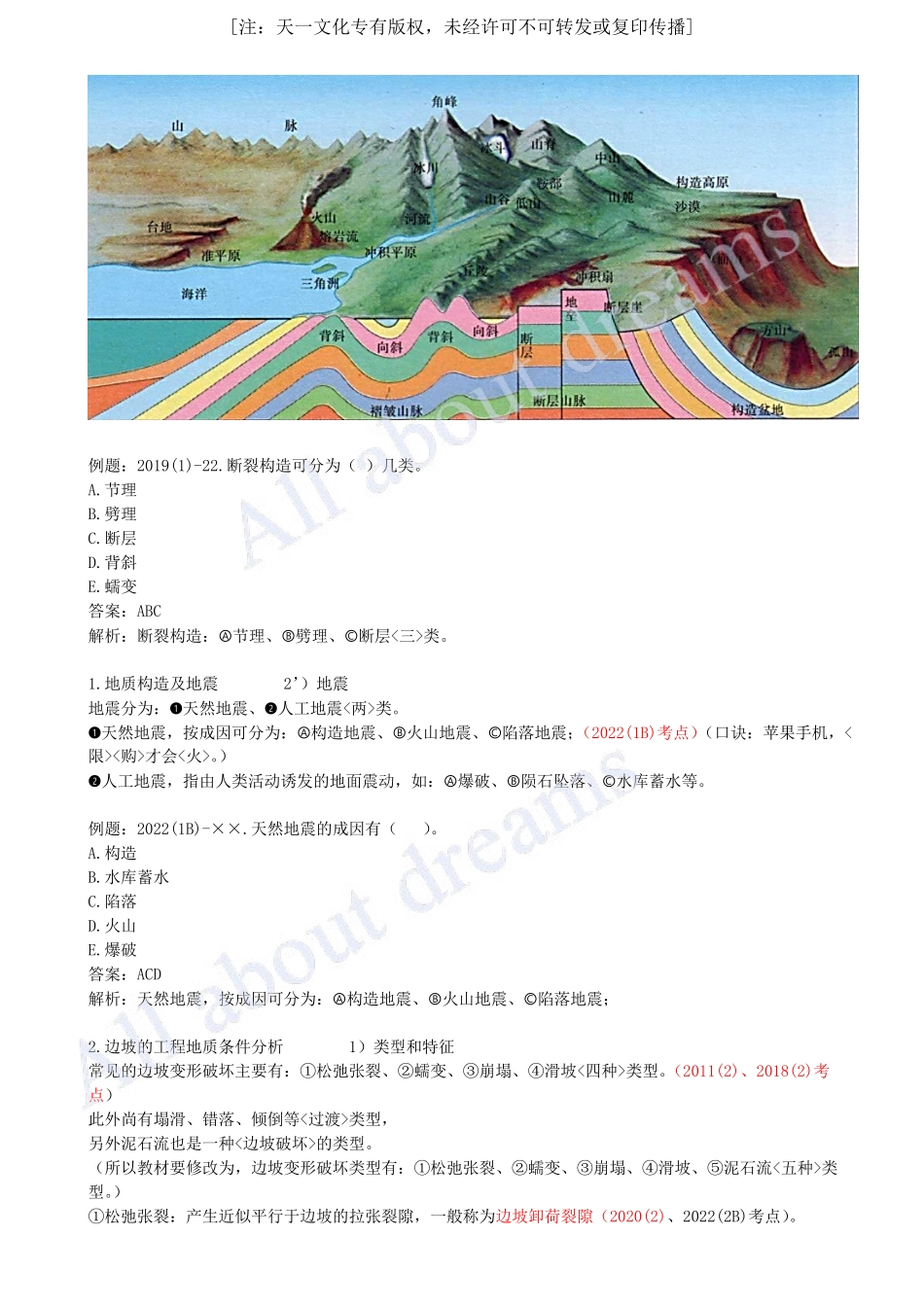

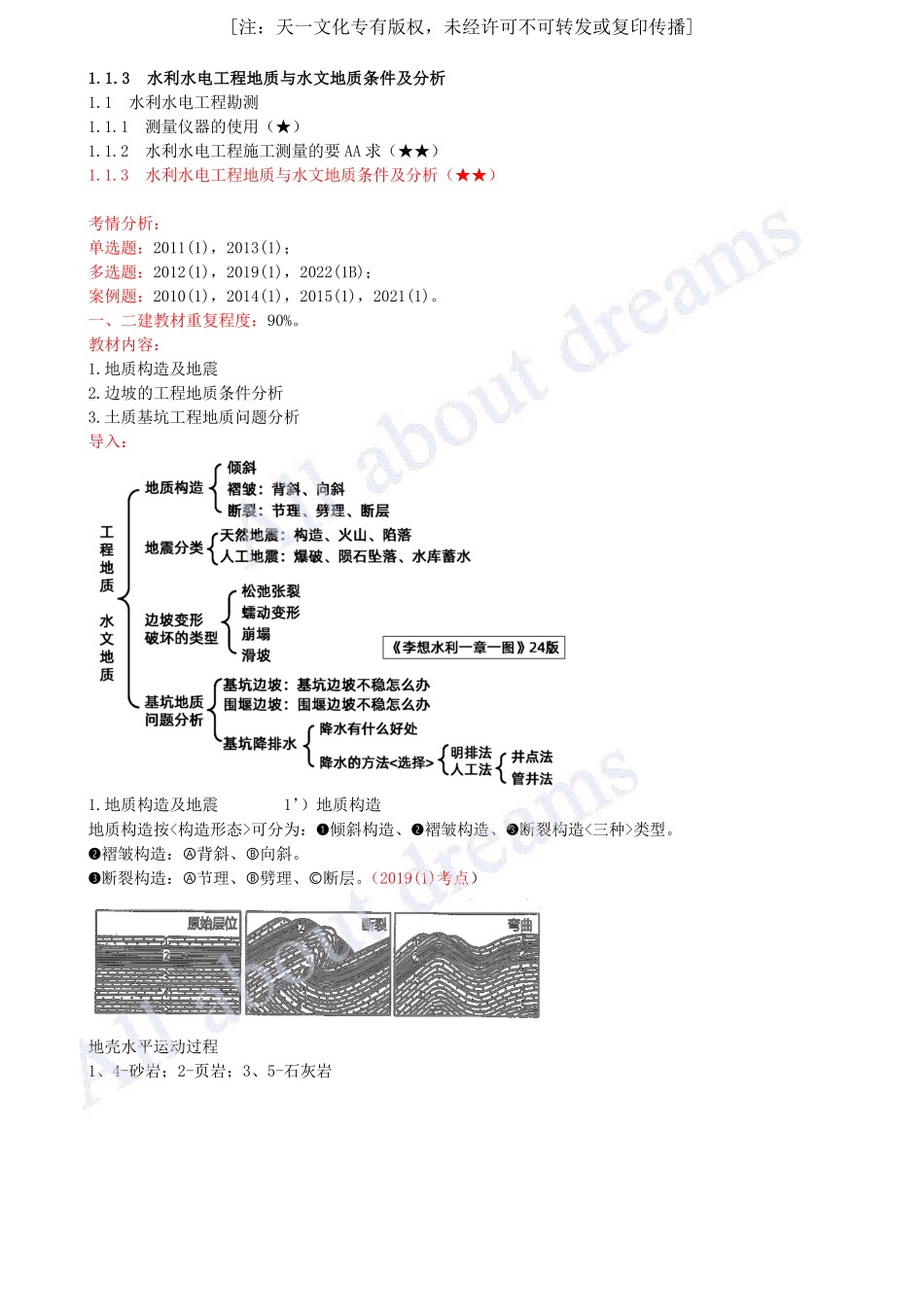

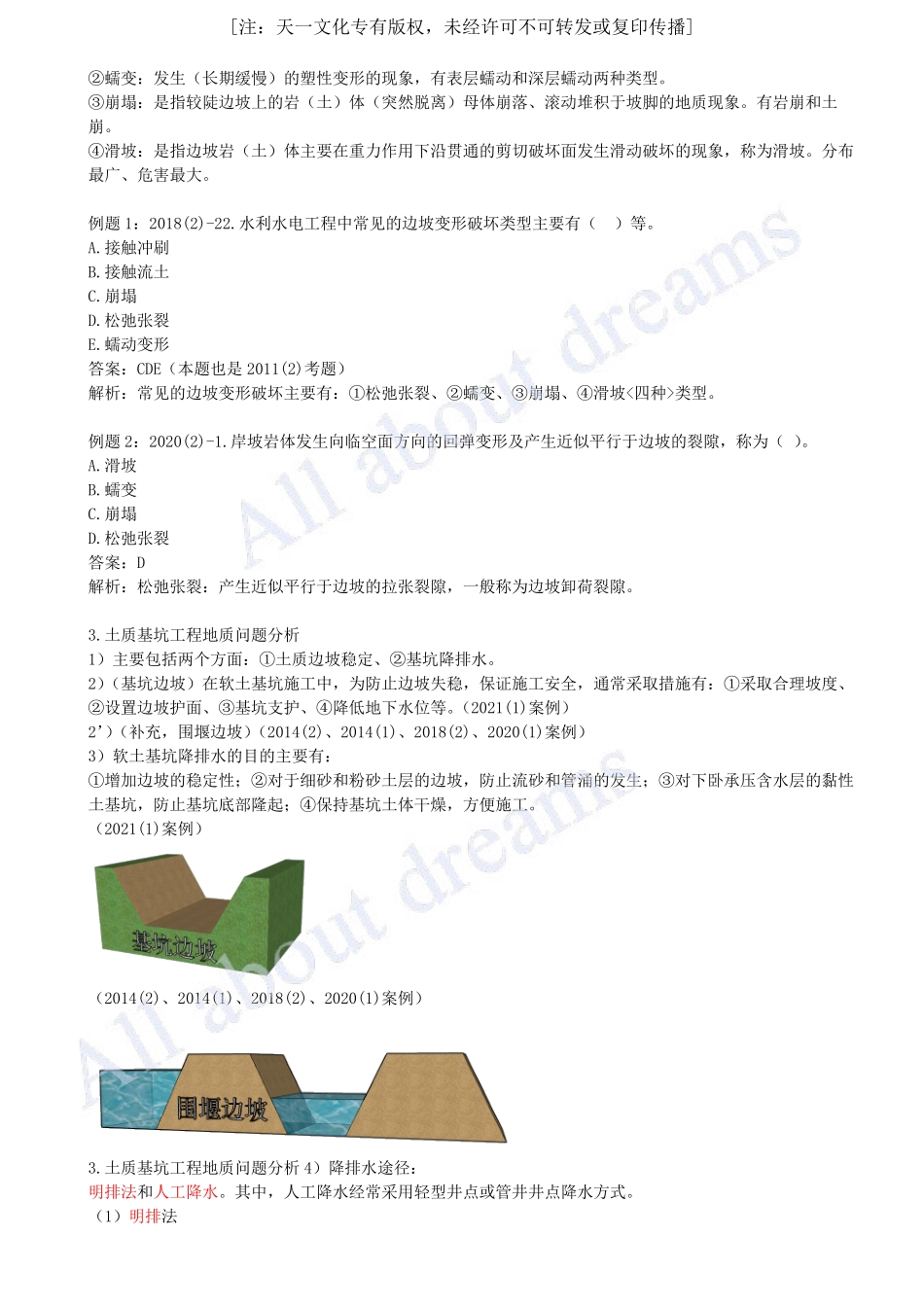

1.1.3 1.1.3 水利水电工程地质与水文地质条件及分析水利水电工程地质与水文地质条件及分析 1.1 水利水电工程勘测 1.1.1 测量仪器的使用（）1.1.2 水利水电工程施工测量的要 AA 求（）1.1.3 水利水电工程地质与水文地质条件及分析（）考情分析：单选题：2011(1)，2013(1)；多选题：2012(1)，2019(1)，2022(1B)；案例题：2010(1)，2014(1)，2015(1)，2021(1)。一、二建教材重复程度：90%。教材内容：1.地质构造及地震 2.边坡的工程地质条件分析 3.土质基坑工程地质问题分析 导入：1.地质构造及地震 1）地质构造 地质构造按可分为：倾斜构造、褶皱构造、断裂构造类型。褶皱构造：背斜、向斜。断裂构造：节理、劈理、断层。（2019(1)考点）地壳水平运动过程 1、4-砂岩；2-页岩；3、5-石灰岩 注：天一文化专有版权，未经许可不可转发或复印传播 例题：2019(1)-22.断裂构造可分为（）几类。A.节理 B.劈理 C.断层 D.背斜 E.蠕变 答案：ABC 解析：断裂构造：节理、劈理、断层类。1.地质构造及地震 2）地震 地震分为：天然地震、人工地震类。天然地震，按成因可分为：构造地震、火山地震、陷落地震；（2022(1B)考点）（口诀：苹果手机，才会。）人工地震，指由人类活动诱发的地面震动，如：爆破、陨石坠落、水库蓄水等。例题：2022(1B)-.天然地震的成因有（）。A.构造 B.水库蓄水 C.陷落 D.火山 E.爆破 答案：ACD 解析：天然地震，按成因可分为：构造地震、火山地震、陷落地震；2.边坡的工程地质条件分析 1）类型和特征 常见的边坡变形破坏主要有：松弛张裂、蠕变、崩塌、滑坡类型。（2011(2)、2018(2)考点）此外尚有塌滑、错落、倾倒等类型，另外泥石流也是一种的类型。（所以教材要修改为，边坡变形破坏类型有：松弛张裂、蠕变、崩塌、滑坡、泥石流类型。）松弛张裂：产生近似平行于边坡的拉张裂隙，一般称为边坡卸荷裂隙（2020(2)、2022(2B)考点）。注：天一文化专有版权，未经许可不可转发或复印传播蠕变：发生（长期缓慢）的塑性变形的现象，有表层蠕动和深层蠕动两种类型。崩塌：是指较陡边坡上的岩（土）体（突然脱离）母体崩落、滚动堆积于坡脚的地质现象。有岩崩和土崩。滑坡：是指边坡岩（土）体主要在重力作用下沿贯通的剪切破坏面发生滑动破坏的现象，称为滑坡。分布最广、危害最大。例题 1：2018(2)-22.水利水电工程中常见的边坡变形破坏类型主要有（）等。A.接触冲刷 B.接触流土 C.崩塌 D.松弛张裂 E.蠕动变形 答案：CDE（本题也是 2011(2)考题）解析：常见的边坡变形破坏主要有：松弛张裂、蠕变、崩塌、滑坡类型。例题 2：2020(2)-1.岸坡岩体发生向临空面方向的回弹变形及产生近似平行于边坡的裂隙，称为（）。A.滑坡 B.蠕变 C.崩塌 D.松弛张裂 答案：D 解析：松弛张裂：产生近似平行于边坡的拉张裂隙，一般称为边坡卸荷裂隙。3.土质基坑工程地质问题分析 1）主要包括两个方面：土质边坡稳定、基坑降排水。2）（基坑边坡）在软土基坑施工中，为防止边坡失稳，保证施工安全，通常采取措施有：采取合理坡度、设置边坡护面、基坑支护、降低地下水位等。（2021(1)案例）2）（补充，围堰边坡）（2014(2)、2014(1)、2018(2)、2020(1)案例）3）软土基坑降排水的目的主要有：增加边坡的稳定性；对于细砂和粉砂土层的边坡，防止流砂和管涌的发生；对下卧承压含水层的黏性土基坑，防止基坑底部隆起；保持基坑土体干燥，方便施工。（2021(1)案例）（2014(2)、2014(1)、2018(2)、2020(1)案例）3.土质基坑工程地质问题分析 4）降排水途径：明排法和人工降水。其中，人工降水经常采用轻型井点或管井井点降水方式。（1）明排法 注：天一文化专有版权，未经许可不可转发或复印传播（2）轻型井点（3）管井降水（1）明排法的适用条件：不易产生流砂、流土、潜蚀、管涌、淘空、塌陷等现象的黏性土、砂土、碎石土的地层；基坑地下水位超出基础底板或洞底标高不大于 2.0m。（3）管井降水适用条件 第四系含水层厚度大于 5.0m；含水层渗透系数 k 宜大于 1.0m/d。（2010(1)、2015(1)、2021(1)案例）（2）轻型井点降水的适用条件：黏土、粉质黏土、粉土的地层；基坑边坡不稳，易产生流土、流砂、管涌等现象；地下水位埋藏小于 6.0m，宜用单级真空点井；当大于 6.0m 时，场地条件有限宜用喷射点井、接力点井；场地条件允许宜用多级点井。例题：2010(1)3.2 背景：某泵站枢纽工程由泵站、清污机闸、进水渠、出水渠、公路桥等组成，施工现场地面高程为31.0m31.4m，泵站底板建基面高程为 20.38m。钻探资料表明，地基 18.5m31.4m 高程范围内为黏土，12.0m18.5m 高程范围内为中砂，该砂层地下水具有承压性，承压水位为 29.5m。承包人在施工技术方案中提出，基坑开挖时需要采取降水措施，降水方案有管井降水和轻型井点降水两个方案。问题：2.简要说明基坑开挖时需要降水的理由，指出哪个降水方案较适用于本工程，并说明理由。（选择管井降水、轻型井点降水）例题：2010(1)3.2 分析：现场地面高程为 31.0m31.4m，泵站底板高程为 20.38m。地基 18.5m31.4m 高程范围内为黏土，12.0m18.5m 高程范围内为中砂，该砂层地下水具有承压性，承压水位为 29.5m。注：天一文化专有版权，未经许可不可转发或复印传播 答案：2.1）降水理由：该地基承压水位（29.5m）高于建基面（20.38m），建基面以下黏性土隔水层厚度（1.88m）较薄，不满足压重要求。2）管井降水方案适用于本工程，理由是中砂地层承压水位较高，涌水量较大。小结小结：（一生：（一生转战转战三三千千题）题）构造形态，分为：_、_、_。褶皱构造，分为：_、_。断裂构造，分为：_、_、_。天然地震，分为：_、_、_。人工地震，分为：_、_、_。边坡变形破坏，分为：_、_、_、_。岸坡岩体产生近似平行于边坡的裂隙，称为_。（基坑边坡）防止失稳措施：_、_、_、_。（围堰边坡）防止失稳措施：_、_、_、_。明排法的适用条件：_。管井降水适用条件：_。轻型井点降水的适用条件：_。构造形态，分为：倾斜构造、褶皱构造、断裂构造。褶皱构造，分为：背斜、向斜。断裂构造，分为：节理、劈理、断层。天然地震，分为：构造地震、火山地震、陷落地震。人工地震，分为：爆破、陨石坠落、水库蓄水。边坡变形破坏，分为：松弛张裂、蠕变、崩塌、滑坡。岸坡岩体产生近似平行于边坡的裂隙，称为松弛张裂。（基坑边坡）防止失稳措施：放坡、护面、支护、降水。（围堰边坡）防止失稳措施：STOP、加固、降速、观测。明排法的适用条件：渗、不深。注：天一文化专有版权，未经许可不可转发或复印传播管井降水适用条件：又渗、又深。轻型井点降水的适用条件：不渗。注：天一文化专有版权，未经许可不可转发或复印传播
