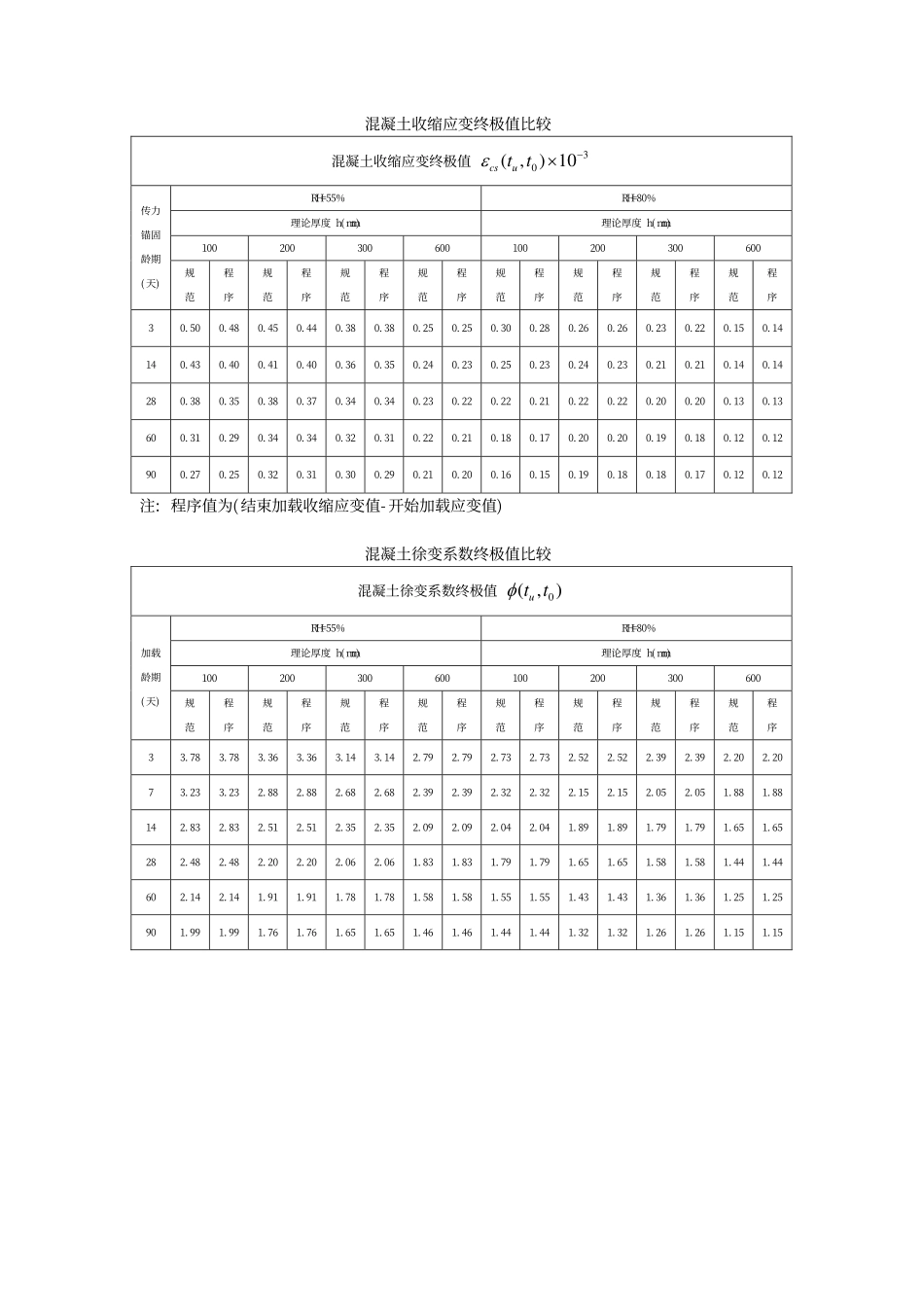

MIDAS/Civil 程序中混凝土收缩应变和徐变系数终极值与与规范值的比较 MIDAS/Civil 程序中混凝土收缩应变和徐变系数终极值与与规范值的比较 1.规范 JTG D62-2004 的表 6.2.7 的年平均相对湿度，表 6.2.7 中的数值按时按 55%编制的，70%40%70%RH99%RH时是取 80%编制的，本比较表格中程序值分别取了 55%和 80%，参见下图 1。2.规范 JTG D62-2004 的表 6.2.7 的数值是按 C40 编制的，程序中也取了 C40 的值计算(参见规范附录 F)，参见下图 1。,cu kf3.根据规范附录 F.1.3，本比较表格中程序值开始收缩时的混凝土龄期取了 3 天。根据6.2.7 条文说明，结束加载设置为 10 年(3650 天)(参见图 2)。4.规范表 6.2.7 中徐变系数终极值表中的“加载龄期”与程序中的显示徐变和收缩图形对话框中的“开始加载”相同(参见图 2)，与定义施工阶段时结构组被激活时的材龄相同。5.规范 6.2.7 中收缩应变终极值表格中的“传力锚固龄期”为预应力钢束传力锚固时混凝土构件的材龄，因为不清楚编制表 6.2.7 时混凝土构件参与受力(即激活时的材龄)时的材龄背景资料，所在编制本对比资料时将构件开始参与受力时的材龄设置为与收缩开始时的龄期相同。另外，因为规范表 6.2.7 中收缩应变终极值是根据附录 F.1.3 公式编制的，所以在“开始加载”中输入传力锚固时的龄期，在“结束加载”中输入 3650 天，将“结束加载”的收缩应变值与“开始加载”时的收缩应变值的差值与规范表 6.2.7 中的值进行比较。6.实际施工阶段分析时，因为构件开始参与工作时，不一定会立即张拉钢束，在张拉钢束前与激活构件时的时间内的收缩值，程序也将予以计算，但该部分不会引起预应力损失。图 1 新规范收缩和徐变函数定义窗口 图 2 徐变系数曲线 混凝土收缩应变终极值比较 混凝土收缩应变终极值 30(,)10csut t RH=55%RH=80%理论厚度 h(mm)理论厚度 h(mm)100 200 300 600 100 200 300 600 传力锚固龄期(天)规 范 程 序 规 范 程 序 规 范 程 序 规 范 程 序 规 范 程 序 规 范 程 序 规 范 程 序 规 范 程 序 3 0.50 0.48 0.450.44 0.38 0.380.250.250.300.280.260.260.23 0.22 0.15 0.1414 0.43 0.40 0.410.40 0.36 0.350.240.230.250.230.240.230.21 0.21 0.14 0.1428 0.38 0.35 0.380.37 0.34 0.340.230.220.220.210.220.220.20 0.20 0.13 0.1360 0.31 0.29 0.340.34 0.32 0.310.220.210.180.170.200.200.19 0.18 0.12 0.1290 0.27 0.25 0.320.31 0.30 0.290.210.200.160.150.190.180.18 0.17 0.12 0.12注:程序值为(结束加载收缩应变值-开始加载应变值)混凝土徐变系数终极值比较 混凝土徐变系数终极值 0(,)ut t RH=55%RH=80%理论厚度 h(mm)理论厚度 h(mm)100 200 300 600 100 200 300 600 加载龄期(天)规 范 程 序 规 范 程 序 规 范 程 序 规 范 程 序 规 范 程 序 规 范 程 序 规 范 程 序 规 范 程 序 3 3.78 3.78 3.363.36 3.14 3.142.792.792.732.732.522.522.39 2.39 2.20 2.207 3.23 3.23 2.882.88 2.68 2.682.392.392.322.322.152.152.05 2.05 1.88 1.8814 2.83 2.83 2.512.51 2.35 2.352.092.092.042.041.891.891.79 1.79 1.65 1.6528 2.48 2.48 2.202.20 2.06 2.061.831.831.791.791.651.651.58 1.58 1.44 1.4460 2.14 2.14 1.911.91 1.78 1.781.581.581.551.551.431.431.36 1.36 1.25 1.2590 1.99 1.99 1.761.76 1.65 1.651.461.461.441.441.321.321.26 1.26 1.15 1.15
