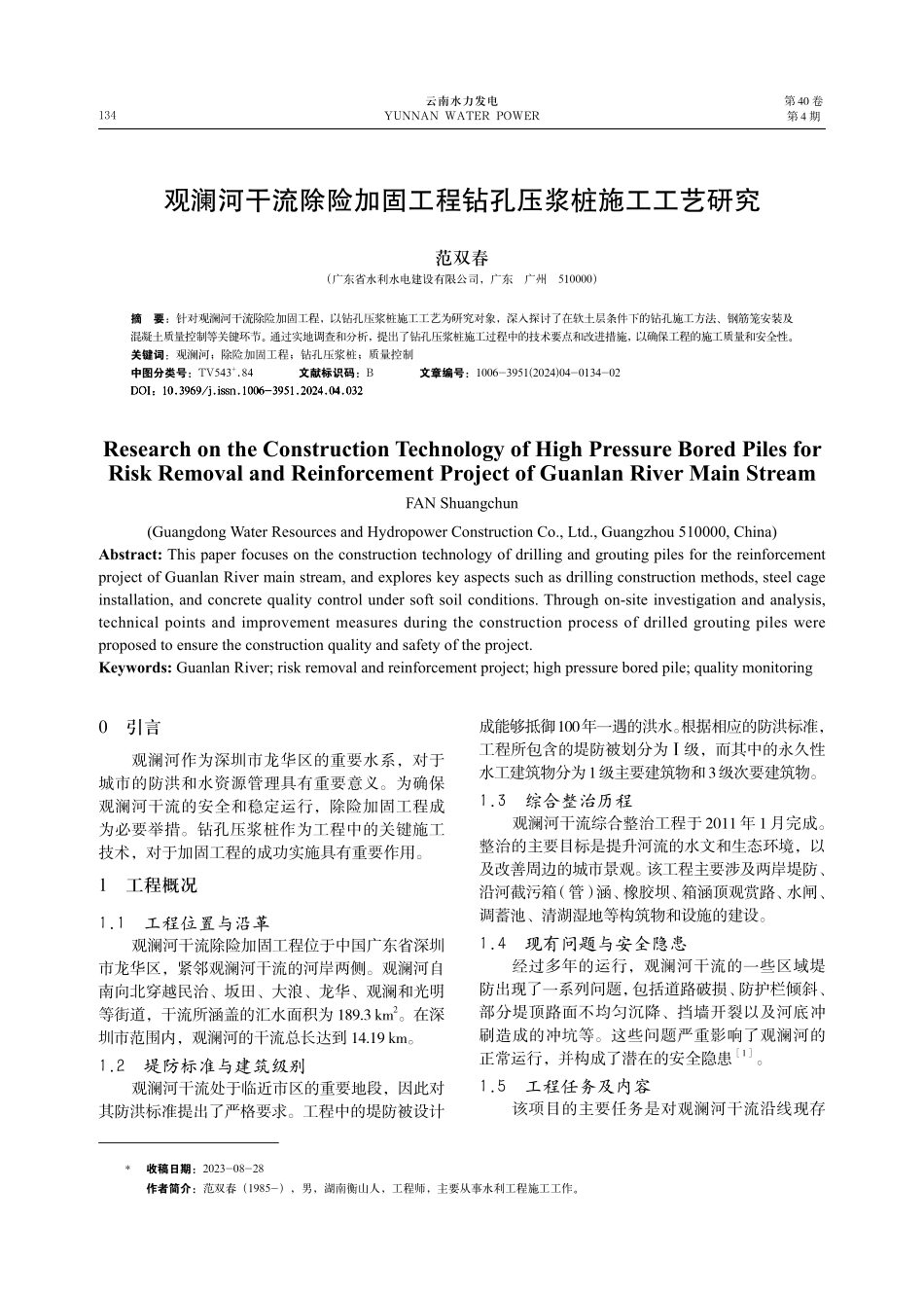

观澜河干流除险加固工程钻孔压浆桩施工工艺研究.pdf

云南水力发电YUNNAN WATER POWER134第 40卷第 4期0 引言观澜河作为深圳市龙华区的重要水系，对于城市的防洪和水资源管理具有重要意义。为确保观澜河干流的安全和稳定运行，除险加固工程成为必要举措。钻孔压浆桩作为工程中的关键施工技术，对于加固工程的成功实施具有重要作用。1 工程概况1.1 工程位置与沿革观澜河干流除险加固工程位于中国广东省深圳市龙华区，紧邻观澜河干流的河岸两侧。观澜河自南向北穿越民治、坂田、大浪、龙华、观澜和光明等街道，干流所涵盖的汇水面积为 189.3 km2。在深圳市范围内，观澜河的干流总长达到 14.19 km。1.2 堤防标准与建筑级别观澜河干流处于临近市区的重要地段，因此对其防洪标准提出了严格要求。工程中的堤防被设计成能够抵御100年一遇的洪水。根据相应的防洪标准，工程所包含的堤防被划分为级，而其中的永久性水工建筑物分为1级主要建筑物和3级次要建筑物。1.3 综合整治历程观澜河干流综合整治工程于 2011 年 1 月完成。整治的主要目标是提升河流的水文和生态环境，以及改善周边的城市景观。该工程主要涉及两岸堤防、沿河截污箱（管）涵、橡胶坝、箱涵顶观赏路、水闸、调蓄池、清湖湿地等构筑物和设施的建设。1.4 现有问题与安全隐患经过多年的运行，观澜河干流的一些区域堤防出现了一系列问题，包括道路破损、防护栏倾斜、部分堤顶路面不均匀沉降、挡墙开裂以及河底冲刷造成的冲坑等。这些问题严重影响了观澜河的正常运行，并构成了潜在的安全隐患1。1.5 工程任务及内容该项目的主要任务是对观澜河干流沿线现存观澜河干流除险加固工程钻孔压浆桩施工工艺研究范双春（广东省水利水电建设有限公司，广东 广州 510000）摘要：针对观澜河干流除险加固工程，以钻孔压浆桩施工工艺为研究对象，深入探讨了在软土层条件下的钻孔施工方法、钢筋笼安装及混凝土质量控制等关键环节。通过实地调查和分析，提出了钻孔压浆桩施工过程中的技术要点和改进措施，以确保工程的施工质量和安全性。关键词：观澜河；除险加固工程；钻孔压浆桩；质量控制中图分类号：TV543+.84文献标识码：B文章编号：1006-3951(2024)04-0134-02DOI：10.3969/j.issn.1006-3951.2024.04.032Research on the Construction Technology of High Pressure Bored Piles for Risk Removal and Reinforcement Project of Guanlan River Main StreamFAN Shuangchun(Guangdong Water Resources and Hydropower Construction Co.,Ltd.,Guangzhou 510000,China)Abstract:This paper focuses on the construction technology of drilling and grouting piles for the reinforcement project of Guanlan River main stream,and explores key aspects such as drilling construction methods,steel cage installation,and concrete quality control under soft soil conditions.Through on-site investigation and analysis,technical points and improvement measures during the construction process of drilled grouting piles were proposed to ensure the construction quality and safety of the project.Keywords:Guanlan River;risk removal and reinforcement project;high pressure bored pile;quality monitoring收稿日期：2023-08-28作者简介：范双春（1985-），男，湖南衡山人，工程师，主要从事水利工程施工工作。*范双春 观澜河干流除险加固工程钻孔压浆桩施工工艺研究135的 12 处安全隐患点进行详细的分类和分级。项目的核心内容则是通过相应的工程手段，有针对性地治理这些存在的问题，以达到消除安全隐患的目标2。地基加固措施主要采用钻孔压浆桩。2 钻孔压浆桩施工工艺钻孔压浆桩施工依据施工特点和质量要求标准，确定工艺流程为：施工准备桩基定位螺旋钻机就位钻进成孔终孔后压水泥浆提出钻具下钢筋笼安置压浆管投放骨料多次压水泥浆成桩。2.1 钻孔与压浆速度控制钻孔过程中，钻孔速度应遵循常规方法，并且在提钻和压浆阶段，应保持适度的速度，一般控制在每分钟 0.5 1 m 之间。过快的操作会导致孔道的坍塌或者收缩，影响施工的质量与效率。2.2 软土层处理与成桩在软土层成孔时，如果桩距小于 3.5 倍桩径（d），需要通过直跳打桩的方式来防止高压对邻近桩的影响，从而避免桩的断裂情况。同时，对于间隔未成桩的空桩，需在混凝土达到设计强度的 50%后才能进行成桩3。2.3 钻孔与补浆在钻孔的过程中，应随时清理排出的土方，确保孔道的通畅。一旦完成钻孔，应立即投放钢筋和碎石等材料进行补浆。补浆的时间间隔不应少于 30 min，以确保混凝土在孔道中充分凝固。2.4 处理漂石与困扰当钻孔过程中遇到较大的漂石或孤石导致卡钻情况时，需要采取移位处理措施，以确保钻孔的顺利进行。对于土质较松软，拔钻后无法形成孔道的情况，可以通过灌注水泥浆的方法，等水泥浆凝固后再进行钻孔。2.5 钢筋笼安装钢筋笼通常由主筋和强箍筋、螺栓式箍筋组成。为确保钢筋笼的质量和稳固性，应将钢筋笼制作成整体，并对螺旋式箍筋进行牢固的绑扎。如果钢筋笼长度过长，可以分段制作，但接头必须采用焊接方式，以确保整体性能。2.6 混凝土质量控制为确保混凝土质量，可以在相同水灰比条件下，每班制作2组试块进行检测，以评估混凝土的强度和质量。这有助于保证最终的施工效果和工程的稳定性。3 施工细节与质量控制在观澜河干流除险加固工程中，由于存在软土层，对于钻孔施工需要采取特殊的处理方法，以防止塌孔和缩孔的发生。1）慢速压浆：在常规的钻孔过程中，要确保钻孔的压浆过程进行缓慢，通常控制在每分钟0.5 1 m 的速度。这有助于防止塌孔和缩孔的情况发生，保障钻孔的稳定性4。2）直跳打桩：当钻孔的位置处于软土层，而且相邻桩的距离小于 3.5 倍的桩径时，需要采取直跳打桩的方法。这是为了避免高压对邻近桩的影响，从而防止桩的断裂情况。另外，被间隔空出的桩，必须在混凝土达到设计强度的50%后，方可进行成桩。3）定时补浆：钻孔过程中，应随时清理排出的土方，以保证孔道的通畅。完成钻孔后，应立即投放钢筋和碎石等材料进行补浆。补浆的时间间隔应不少于30 min，以确保混凝土在孔道中充分凝固5。4）处理困扰：当钻孔过程中遇到较大的漂石或孤石导致卡钻情况时，需要采取移位处理措施，以确保钻孔的顺利进行。另外，如果土质较松软，拔钻后无法形成孔道，可以采用灌注水泥浆的方法，等水泥浆凝固后再进行钻孔6-7。通过采用这些土质处理方法，可以有效地解决在软土层中进行钻孔施工时出现的塌孔和缩孔等问题，保障工程的稳定性和质量。4 结束语通过对观澜河干流除险加固工程钻孔压浆桩施工工艺的研究，深入了解了软土层条件下的施工特点和挑战。钻孔压浆桩作为加固工程的关键技术，其施工质量和效果对于工程的长期稳定性至关重要。通过技术改进和持续的质量监控，提高工程的施工质量和效率8-9。有助于确保观澜河干流除险加固工程的安全运行和长期稳定。参考文献：1 杨雯.浅谈如何控制钻孔压浆桩的施工质量 J.黑龙江科技信息，2014,（9）:226.2王国臣.浅谈如何控制钻孔压浆桩的施工质量J.黑龙江科技信息，2014,（7）:256.3欧阳继胜，宋鸿.钻孔压浆桩基础质量事故处理实践J.探矿工程（岩土钻掘工程），2013,40（8）:50-53.4梁冰.浅谈钻孔压浆桩施工技术及应用J.科技创新与应用，2012,（3）:153.5颜培，张婵秀.浅析钻孔压浆桩在砂土地基中的施工要点J.林业科技情报，2011,43（3）:58-59.6李光磊，富志根，贺敏，等.深厚软土地层钻孔灌注桩复合式后压浆试验研究J.铁道建筑技术，2023,（8）:1-5.7李怀峰，于坤，李炙彬，等.黄河下游地区桥梁后压浆桩承载特性现场试验研究J.建筑结构，2021,51（S2）:1579-1583.8易剑峰.污水厂钻孔压浆桩基础施工技术J.绿色科技，2020,（4）:195-196.9高子华.关于螺杆桩与长螺旋钻孔压浆桩技术的比较研究J.价值工程，2018,37（31）:133-134.
