一建-建筑-教材精读06讲义.pdf

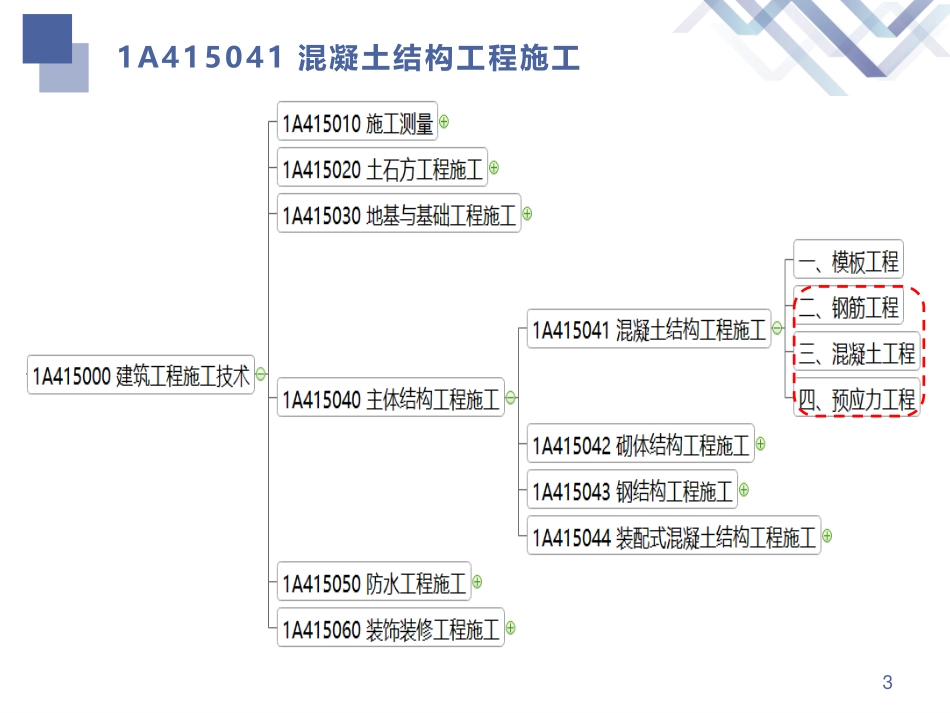

建筑工程管理与实务 教材精读6 主讲老师：许军 2 课程安排 第一节 建筑设计与构造 第十一节 进度管理1 第二节 结构设计与构造 第十二节 进度管理2 第三节 建筑工程材料 第十三节 质量管理 第四节 测量、土方工程 第十四节 安全管理1 第五节 地基与基础工程 第十五节 安全管理2 第六节 主体结构工程 第十六节 合同与造价管理 第七节 钢结构、装配式 第十七节 施工商务管理 第八节 防水工程、装饰装修 第十八节 施工成本管理 第九节 组织管理1 第十九节 资源管理 第十节 组织管理2 第二十节 相关法规与标准 3 1A415041 混凝土结构工程施工 二、钢筋工程 P107（三）钢筋配料 下料长度的计算：直钢筋下料长度=构件长度-保护层厚度+弯钩增加长度 弯起钢筋下料长度=直段长度+斜段长度+弯钩增加长度-弯曲调整值 箍筋下料长度=箍筋周长+箍筋调整值 4 1A415041 混凝土结构工程施工【2012】钢筋配料时，弯起钢筋（不含搭接）的下料长度是（）。A.直段长度+弯钩增加长度 B.直段长度+斜段长度+弯钩增加长度 C.直段长度+斜段长度-弯曲调整值+弯钩增加长度 D.直段长度+斜段长度+弯曲调整值+弯钩增加长度 【答案】C 5 1A415041 混凝土结构工程施工（四）钢筋代换 P107 6 1A415041 混凝土结构工程施工 代换要求 钢筋代换时，应征得设计单位同意，并办理相应手续 代换原则 等强度 当构件配筋受强度控制时，按钢筋代换前后强度相等的原则代换 等面积 当构件按最小配筋率配筋时，或同钢号钢筋之间的代换，按钢筋代换前后面积相等的原则代换 验算 当构件受裂缝宽度或挠度控制时，代换前后应进行裂缝宽度和挠度验算。【2017】受力钢筋代换应征得（）同意。A.监理单位 B.施工单位 C.设计单位 D.勘察单位 【答案】C 7 1A415041 混凝土结构工程施工【2011】关于钢筋代换的说法，正确的有（）。A.当构件配筋受强度控制时，按钢筋代换前后强度相等的原则代换 B.当构件按最小配筋率配筋时，按钢筋代换前后截面面积相等的原则代换 C.钢筋代换时应征得设计单位的同意 D.当构件受裂缝宽度或挠度控制时，代换前后应进行裂缝宽度和挠度验算 E.同钢号之间的代换按钢筋代换前后用钢量相等的原则代换 【答案】ABCD 8 1A415041 混凝土结构工程施工（五）钢筋连接 P108 钢筋的连接方法有焊接、机械连接和绑扎连接。9 1A415041 混凝土结构工程施工 焊接 直接承受动力荷载的结构构件中，纵向钢筋不宜采用焊接接头 机械连接 钢筋套筒挤压连接 钢筋直螺纹套筒连接：钢筋墩粗直螺纹套筒连接 钢筋剥肋滚压直螺纹套筒连接【最常见，采用最多】绑扎连接 当受拉钢筋25mm、受压钢筋28mm时，不宜绑扎搭接 直接承受动力荷载结构中的纵向受力钢筋不得采用绑扎搭接【例题】目前粗钢筋机械连接采用最多的连接方式是()连接。A.挤压套筒 B.粗直螺纹套筒 C.剥肋滚压直螺纹套筒 D.锥螺纹套筒 【答案】C 10 1A415041 混凝土结构工程施工（六）钢筋加工P108 钢筋加工包括调直、除锈、下料切断、接长、弯曲成型等。11 1A415041 混凝土结构工程施工 调直 当采用冷拉调直时：HPB300级光圆钢筋的冷拉率不宜大于4；HRB400、HRB500 级带肋钢筋的冷拉率不宜大于1 除锈 一是在钢筋冷拉或调直过程中除锈 二是可采用机械除锈机除锈、喷砂除锈、酸洗除锈和手工除锈等 下料切断 钢筋下料切断可采用钢筋切断机或手动液压切断器进行 钢筋的切断口不得有马蹄形或起弯等现象 弯曲成型 一次弯折到位，不得反复弯折。对于弯折过度的钢筋，不得回弯【2015】关于钢筋加工的说法，正确的是（）。A.不得采用冷拉调直 B.不得采用喷砂除锈 C.不得反复弯折 D.不得采用手动液压切断下料【答案】C 【例题】下列施工工序中，属于“钢筋加工”工作内容的有（）。A.机械连接 B.下料切断 C.搭接绑扎 D.弯曲成型 E.拉伸调直【答案】BDE 12 1A415041 混凝土结构工程施工（七）钢筋安装 P108 4.梁、板钢筋绑扎（1）连续梁、板的上部钢筋接头位置宜设置在跨中13跨度范围内，下部钢筋接头位置宜设置在梁端13跨度范同内。13 1A415041 混凝土结构工程施工（2）当梁的高度较小时，梁的钢筋架空在梁模板顶上绑扎，然后再落位；当梁的高度较大（1.0m）时，梁的钢筋宜在梁底模上绑扎，其两侧模板或一侧模板后装。14 1A415041 混凝土结构工程施工（4）板的钢筋网绑扎，四周两行钢筋交叉点应每点扎牢，中间部分交叉点可相隔交错扎牢，但必须保证受力钢筋不移位。双向主筋的钢筋网，则须将全部钢筋相交点扎牢。采用双层钢筋网时，在上层钢筋网下面应设置钢筋撑脚，以保证钢筋位置正确。绑扎时应注意相邻绑扎点的铁丝要成八字形，以免网片歪斜变形。15 1A415041 混凝土结构工程施工（6）板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋居中，主梁的钢筋在下；当有圈梁或垫梁时，主梁的钢筋在上。（7）框架节点处钢筋穿插十分稠密时，应特别注意梁顶面主筋间的净距要有30mm；以利浇筑混凝土。16 1A415041 混凝土结构工程施工【2016】框架结构的主梁、次梁与板交叉处，其上部钢筋从上往下的顺序是（）。A.板、主梁、次梁 B.板、次梁、主梁 C.次梁、板、主梁 D.主梁、次梁、板 【答案】B 17 1A415041 混凝土结构工程施工 三、混凝土工程 P109 18 1A415041 混凝土结构工程施工（一）普通混凝土 P109 1.水泥进场复验：强度、安定性及其他必要的性能指标。不同品种的水泥不得混掺使用。2.水：拌制混凝土宜采用饮用水。（二）普通混凝土配合比 P110 由具有资质的试验室进行计算，混凝土配合比应为重量比。（三）混凝土的搅拌与运输 P111 1.混凝土在运输中不宜发生分层、离析现象；解决办法：应在浇筑前二次搅拌。2.要尽量减少混凝土的运输时间和转运次数；保证方法：确保混凝土在初凝前运至现场并浇筑完毕。19 1A415041 混凝土结构工程施工（四）泵送混凝土 P111 20 1A415041 混凝土结构工程施工 泵送 混凝土（2）泵送混凝土的入泵坍落度宜100mm（3）泵送混凝土搅拌时，粉煤灰宜与水泥同步，外加剂的添加宜滞后于水和水泥（4）混凝土泵或泵车应尽可能靠近浇筑地点，浇筑时由远至近进行（5）输送管线宜直，转弯宜缓，接头应严密，并要注意预防输送管线堵塞（五）混凝土浇筑 P111 21 1A415041 混凝土结构工程施工 浇筑（1）混凝土浇筑前应根据施工方案认真交底，合格并做好相关隐蔽验收后，才可浇筑混凝土。（2）浇筑竖向结构混凝土前应先在底部填不大于30mm厚的混凝土内砂浆成分相同的水泥砂浆。（3）柱、墙模板内的混凝土浇筑时其自由倾落高度应符合如下规定：1）粗骨料料径25mm时，不宜3m 2）粗骨料料径25mm时，不宜6m 当不能满足时，应加设串筒、溜管、溜槽等装置。（五）混凝土浇筑 P111（4）浇筑混凝土应连续进行。当必须间歇时，应在前层混凝土初凝之前，将次层混凝土浇筑完毕；（5）在浇筑与柱和墙连成整体的梁和板时，应在柱和墙浇筑完毕后停歇11.5h，再继续浇筑；（6）梁和板宜同时浇筑混凝土，有主次梁的楼板宜顺着次梁方向浇筑，单向板宜沿着板的长边方向浇筑。22 1A415041 混凝土结构工程施工（六）施工缝 P112 23 1A415041 混凝土结构工程施工 留置原则 1）时间：应在混凝土浇筑之前确定；2）位置：并宜留置在结构受剪力较小且便于施工的部位 留置位置 1）柱：宜留置在基础、楼板、梁的顶面；2）单向板：留置在平行于板的短边的任何位置；3）有主次梁的楼板，施工缝应留置在次梁跨中13范围内；4）楼梯梯段施工缝宜设置在梯段板跨度端部1/3范围内。（六）施工缝 24 1A415041 混凝土结构工程施工（七）后浇带的设置和处理 P112 1.后浇带通常根据设计要求留设，并保留一段时间（若设计无要求，则至少保留14d）后再浇筑；2.填充后浇带，可采用微膨胀混凝土、强度等级比原结构强度提高一级，并保持至少14d的湿润养护。25 1A415041 混凝土结构工程施工（八）混凝土的养护 P113（1）养护方法：自然养护和加热养护。现场施工一般为自然养护，自然养护又分覆盖浇水养护、薄膜布养护和养生液养护。（2）对已经浇筑完毕的混凝土，应在混凝土终凝前（浇筑完毕后8h12h内）开始自然养护。（3）采用浇水覆盖养护的时间 （4）混凝土强度在1.2Nmm2以前，不能踩踏和安装模板。26 1A415041 混凝土结构工程施工 水泥品种 硅酸盐水泥 普通水泥 矿渣水泥 火山灰水泥 粉煤灰水泥 养护时间 7d 14d【2021】混凝土施工缝留置位置正确的有（）。A.柱在梁、板顶面 B.单向板在平行于板长边的任何位置 C.有主次梁的楼板在次梁跨中1/3范围内 D.墙在纵横墙的交接处 E.双向受力板按设计要求确定 【答案】ACDE 27 1A415041 混凝土结构工程施工【2012】对已浇筑完毕的混凝土采用自然养护，应在混凝土（）开始。A.初凝前 B.终凝前 C.终凝后 D.强度达到1.2N/mm2以后【答案】B 【例题】一般情况下，后浇带混凝土的最低养护时间是（）。A.3d B.7d C.14d D.21d【答案】C 28 1A415041 混凝土结构工程施工 四、预应力工程 P113 按预加应力的方式可分为先张法预应力和后张法预应力。29 1A415041 混凝土结构工程施工（五）后张法预应力施工（无粘结预应力施工）P114 不需要预留孔道和灌浆。30 1A415041 混凝土结构工程施工（6）张拉顺序：宜按均匀、对称的原则张拉；预应力楼盖宜先张拉楼板、次梁，后张拉主梁的预应力筋；对于平卧重叠构件，宜先上后下逐层张拉。（8）预应力筋张拉完毕后应及时进行孔道灌浆。灌浆用水泥浆水灰比不应大于0.45，强度不应小于30N/mm2。31 1A415041 混凝土结构工程施工【2021】预应力楼盖的预应力筋张拉顺序是（）。A.主梁次梁板 B.板次梁主梁 C.次梁主梁板 D.次梁板主梁 【答案】B 32 1A415041 混凝土结构工程施工【2018】关于预应力工程施工的说法，正确的是（）。A.都使用台座 B.都预留预应力孔道 C.都采用放张工艺 D.都使用张拉设备【答案】D 【2016】无粘结预应力施工包含的工序有（）。A.预应力筋下料 B.预留孔道 C.预应力筋张拉 D.孔道灌浆 E.锚头处理【答案】ACE 33 1A415041 混凝土结构工程施工 34 1A415042 砌体结构工程施工 一、砌筑砂浆（二）砂浆配合比 P115 35 1A415042 砌体结构工程施工 稠度（流动性）当砌筑材料为粗糙多孔且吸水较大的块料或在干热条件下砌筑时，应选用较大稠度值的砂浆；反之，选较小稠度值的砂浆 保水性 砌筑砂浆的分层度30mm（三）砂浆的拌制及使用 P115 36 1A415042 砌体结构工程施工 搅拌 砂浆应采用机械搅拌，搅拌时间自投料完算起，应为：1）水泥砂浆和水泥混合砂浆，不得少于2min；2）水泥粉煤灰砂浆和掺用外加剂的砂浆，不得少于3min 使用 现场拌制的砂浆应随拌随用，拌制的砂浆应在3h内使用完毕 当施工期间最高气温超过30时，应在2h内使用完毕（四）砂浆强度 P116 1.由边长为7.07cm的正方体试件，经过28d标准养护，测得一组三块的抗压强度值来评定。2.砂浆试块应在卸料过程中的中间部位随机取样，现场制作，同盘砂浆只应制作一组试块。3.每一检验批且不超过250m砌体的各种类型及强度等级的砌筑砂浆，每台搅拌机应至少抽验一次。37 1A415042 砌体结构工程施工 二、砖砌体工程 P116（二）烧结普通砖砌体（2）砌筑方法有“三一”砌筑法、挤浆法（铺浆法）、刮浆法和满口灰法四种。当采用铺浆法砌筑时，铺浆长度不得超过750mm，施工期间气温超过30时，铺浆长度不得超过500mm。（8）在砖墙上留置临时施工洞口，其侧边离交接处墙面应500mm，洞口净宽应1m。38 1A415042 砌体结构工程施工（9）不得在下列墙体或部位设置脚手眼：P117 1）120mm厚墙、清水墙、料石墙、独立柱和附墙柱；2）过梁上与过梁成60的三角形范围及过梁净跨度1/2的高度范围内；3）宽度1m的窗间墙；4）门窗洞口两侧其他砌体200mm范围内，转角处其他砌体450mm范围内；5）梁或梁垫下及其左右500mm范围内；39 1A415042 砌体结构工程施工（11）对不能同时砌筑而又必须留置的临时间断处应砌成斜搓。40 1A415042 砌体结构工程施工 砖类型 斜槎水平投影长度 普通砖砌体 高度的2/3 多孔砖砌体 高度的1/2（13）构造柱：应先绑扎钢筋，而后砌砖墙，最后浇筑混凝土。墙与柱应沿高度方向每500mm设26钢筋，每边伸入墙内1m。马牙槎：构造柱应与圈梁连接；砖墙应砌成马牙槎，每一马牙槎沿高度方向的尺寸300mm，马牙槎从每层柱脚开始，应先退后进。41 1A415042 砌体结构工程施工 三、混凝土小型空心砌块砌体工程 P118 42 1A415042 砌体结构工程施工 普通混凝土小型空心砌块 不需浇水温润，如遇天气干燥炎热，宜在砌筑前对其喷水湿润 轻骨料混凝土小砌块 应提前浇水湿润，块体的相对含水率宜为4050 雨天及小砌块表面有浮水时，不得施工 小砌块施工应对孔错缝搭砌，灰缝应横平竖直，宽度宜为812mm。砌体水平和竖向灰缝的砂浆饱满度，按净面积计算不得低于90%，不得出现瞎缝、透明缝等 四、填充墙砌体工程 P118-119 43 1A415042 砌体结构工程施工 1.轻骨料混凝土小型空心砌块和蒸压加气混凝土砌块的产品龄期28d 2.进场后应按品种、规格堆放整齐，堆置高度2m 3.不得使用于下列部位：1）建筑物防潮层以下；2）长期浸水或化学侵蚀环境；3）长期处于有振动源的墙体；4）砌块表面经常处于80以上的高温环境。4.在厨房、卫生间、浴室等处采用轻骨料混凝土小型空心砌块、蒸压加气混凝土砌块砌筑墙体时，墙底部宜现浇混凝土坎台，其高度应为150mm【2016】关于砌筑砂浆的说法，正确的有（）。A.砂浆应采用机械搅拌 B.水泥粉煤灰砂浆搅拌时间不得小于3min C.留置试块为边长7.07cm的正方体 D.同盘砂浆应留置两组试件 E.六个试件为一组 【答案】ABC 44 1A415042 砌体结构工程施工【2018】关于砌体结构施工的说法，正确的是（）。A.在干热条件砌筑时，应选用较小稠度值的砂浆 B.机械搅拌砂浆时，搅拌时间自开始投料时算起 C.砖柱不得采用包心砌法砌筑 D.先砌砖墙，后绑构造柱钢筋，最后浇筑混凝土 【答案】C 45 1A415042 砌体结构工程施工【例题】关于普通混凝土小砌块的施工做法，正确的有（）。A.在施工前先浇水湿透 B.清除表面污物 C.底面朝下正砌于墙上 D.底面朝上反砌于墙上 E.小砌块在使用时的龄期已到28d 【答案】BDE 46 1A415042 砌体结构工程施工【2012】事件三：监理工程师在现场巡查时，发现第八层框架填充墙砌至接近梁底时留下的适当空隙，间隔了48小时即用斜砖补砌挤紧。【问题】事件三中，判断施工总承包单位的做法是否妥当？并说明理由。【答案】施工总承包单位做法不妥。理由：填充墙砌筑完并应至少间隔14天后，再将其补砌挤紧。47 1A415042 砌体结构工程施工 一、混凝土结构工程施工 钢筋工程：配料、代换、连接、加工（调直、除锈、切断、弯曲）、安装（绑扎）混凝土工程：配比、运输、泵送、浇筑、施工缝、后浇带、养护 预应力工程：先张法、后张法（有粘结、无粘结）二、砌体结构工程施工 砌筑砂浆：配合比（稠度、分层度）、拌制、强度（试块70.7）砖砌体工程：砌筑方法、临时施工洞口、脚手眼、斜槎、马牙槎 混凝土小型空心砌块：小型空心砌块（不浇水）、轻骨料（浇水）填充墙砌块：龄期、堆置高度（2m）、不得使用的部位 48 课程总结 感谢观看 THANKS
