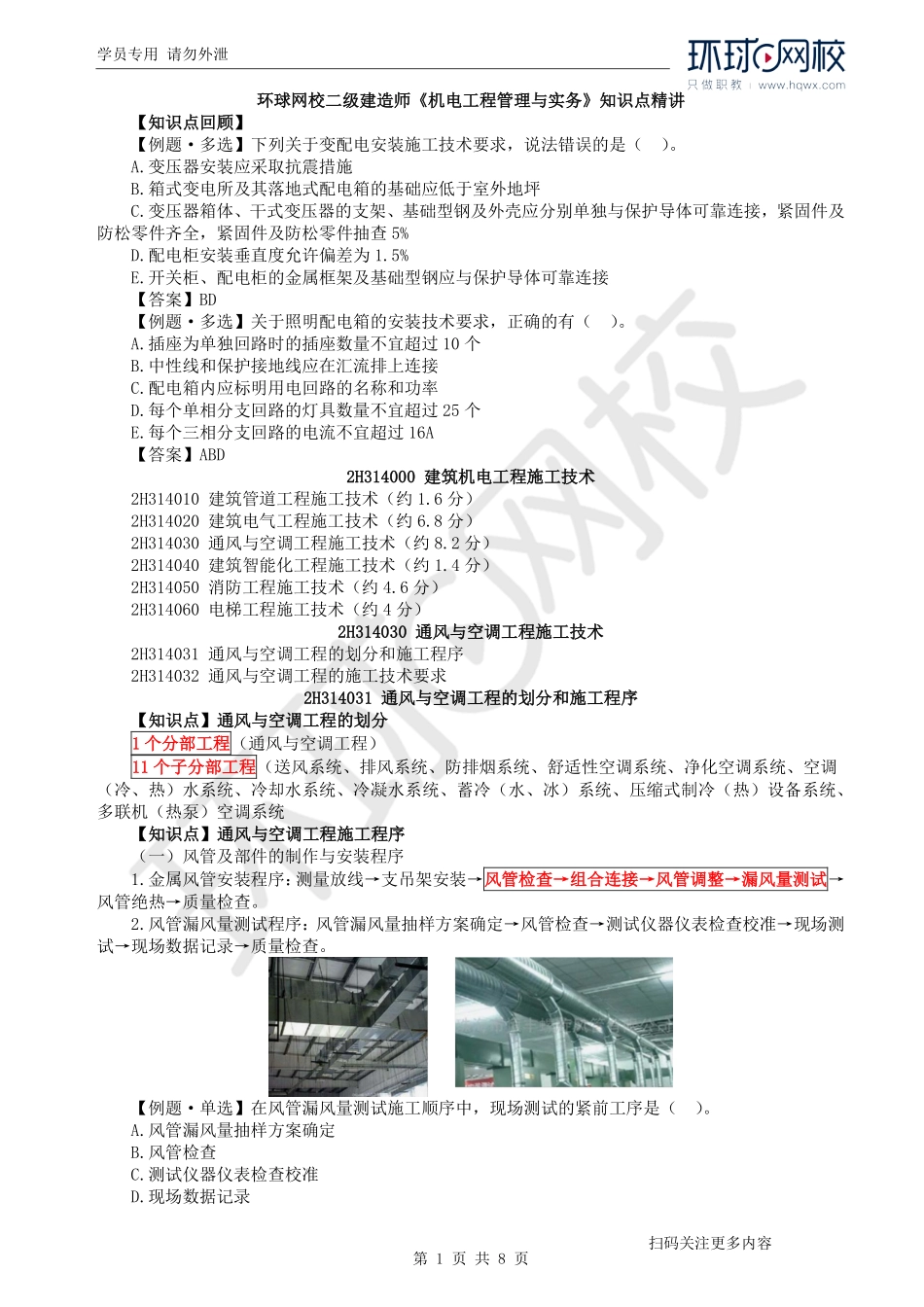

第19讲通风与空调工程施工技术(1).pdf

学员专用 请勿外泄 第 1 页 共 8 页 扫码关注更多内容 环球网校二级建造师机电工程管理与实务知识点精讲环球网校二级建造师机电工程管理与实务知识点精讲 【知识点回顾】【知识点回顾】【例题多选】下列关于变配电安装施工技术要求，说法错误的是（）。A.变压器安装应采取抗震措施 B.箱式变电所及其落地式配电箱的基础应低于室外地坪 C.变压器箱体、干式变压器的支架、基础型钢及外壳应分别单独与保护导体可靠连接，紧固件及防松零件齐全，紧固件及防松零件抽查 5%D.配电柜安装垂直度允许偏差为 1.5%E.开关柜、配电柜的金属框架及基础型钢应与保护导体可靠连接【答案】BD【例题多选】关于照明配电箱的安装技术要求，正确的有（）。A.插座为单独回路时的插座数量不宜超过 10 个 B.中性线和保护接地线应在汇流排上连接 C.配电箱内应标明用电回路的名称和功率 D.每个单相分支回路的灯具数量不宜超过 25 个 E.每个三相分支回路的电流不宜超过 16A【答案】ABD 2H3140002H314000 建筑机电工程施工技术建筑机电工程施工技术 2H314010 建筑管道工程施工技术（约 1.6 分）2H314020 建筑电气工程施工技术（约 6.8 分）2H314030 通风与空调工程施工技术（约 8.2 分）2H314040 建筑智能化工程施工技术（约 1.4 分）2H314050 消防工程施工技术（约 4.6 分）2H314060 电梯工程施工技术（约 4 分）2H3140302H314030 通风与空调工程施工技术通风与空调工程施工技术 2H314031 通风与空调工程的划分和施工程序 2H314032 通风与空调工程的施工技术要求 2H3140312H314031 通风与空调工程的划分和施工程序通风与空调工程的划分和施工程序 【知识点】【知识点】通风与空调工程的划分通风与空调工程的划分 1 1 个分部工程个分部工程（通风与空调工程）1111 个子分部工程个子分部工程（送风系统、排风系统、防排烟系统、舒适性空调系统、净化空调系统、空调（冷、热）水系统、冷却水系统、冷凝水系统、蓄冷（水、冰）系统、压缩式制冷（热）设备系统、多联机（热泵）空调系统【知识点】【知识点】通风与空调工程施工程序通风与空调工程施工程序 （一）风管及部件的制作与安装程序 1.金属风管安装程序：测量放线支吊架安装风管检查风管检查组合连接组合连接风管调整风管调整漏风量测试漏风量测试风管绝热质量检查。2.风管漏风量测试程序：风管漏风量抽样方案确定风管检查测试仪器仪表检查校准现场测试现场数据记录质量检查。【例题单选】在风管漏风量测试施工顺序中，现场测试的紧前工序是（）。A.风管漏风量抽样方案确定 B.风管检查 C.测试仪器仪表检查校准 D.现场数据记录 学员专用 请勿外泄 第 2 页 共 8 页 扫码关注更多内容【答案】C（二）空调水系统管道施工程序 管道预制管道支吊架制作与安装管道与附件安装水压试验水压试验冲洗质量检查。（三）设备安装程序 1.制冷机组安装程序：基础验收机组运输吊装机组减振装置安装机组减振装置安装机组就位安装机组配管质量检查。2.水泵安装程序：基础验收减振装置安装减振装置安装水泵就位水泵就位找正找平找正找平配管及附件安装质量检查。3.风机盘管、空调末端装置安装程序：设备检查试验支吊架安装设备减振安装设备减振安装设备配管质量检查。2H3140322H314032 通风与空调工程的施工技术要求通风与空调工程的施工技术要求 【知识点】【知识点】风管系统制作安装的施工技术要求风管系统制作安装的施工技术要求 （一）风管的分类 通风与空调工程风管按其工作压力划分为微压、低压、中压、高压微压、低压、中压、高压四个等级类别 等级类别 风管工作压力 P（Pa）管内正压 管内负压 微压 P125 P-125 低压 125P500-500P-125 中压 500P1500-1000P-500 高压 1500P2500-2000P-1000 数轴图记忆：（二）风管制作的施工技术要求 1.风管系统的制作与安装，应按照被批准的施工图纸、合同约定或工程洽商记录、相关的施工方被批准的施工图纸、合同约定或工程洽商记录、相关的施工方案及标准规范案及标准规范的规定进行。2.所选用的成品风管，应提供产品合格证书或性能检验报告进行强度和严密性强度和严密性的现场复验。材料材料 要求要求 学员专用 请勿外泄 第 3 页 共 8 页 扫码关注更多内容 复合材料风管的覆面材料 必须为不燃材料不燃材料 内层的绝热材料 应采用不燃或难燃不燃或难燃且对人体无害对人体无害的材料，进场时应提供燃烧性能检验报告燃烧性能检验报告 防排烟系统风管的耐火极限应符合设计规定，可采用防火风管或镀锌铁皮风管包覆岩棉+防火板等技术措施 进场时提供燃烧性能检测报告燃烧性能检测报告 防火风管的本体、框架与固定材料、密封垫料 必须为不燃材料不燃材料 注：当设计无规定时，镀锌钢板板材的镀锌层厚度厚度不应低于 80g/m80g/m2 2 3.加工方式：风管与配件的制作宜选用机械加工机械加工方式。4.连接方法：（1）金属风管板材的拼接采用咬口连接、铆接、焊接咬口连接、铆接、焊接连接等方法；风管板材拼接的咬口缝应错咬口缝应错开开，不得有十字形拼接缝不得有十字形拼接缝。（2）风管与风管连接采用法兰法兰连接、薄钢板法兰法兰连接等。例如：（1）一般板厚1.2mm1.2mm 的金属板材采用咬口咬口连接；（2）板厚1.5mm1.5mm 的风管采用电焊、氩弧焊电焊、氩弧焊等方法。中、低压系统中、低压系统矩形风管法兰螺栓及铆钉间距小于等于小于等于 150mm150mm，高压高压系统小于等于小于等于 100mm100mm。5.金属风管的加固措施 风管针对其工作压力等级、板材厚度、风管长度与断面尺寸工作压力等级、板材厚度、风管长度与断面尺寸，采取相应的加固措施。6.矩形内斜线和内弧形弯头应设导流片导流片，以减少减少风管局部阻力和噪声局部阻力和噪声。【例题多选】风管制作时，应针对风管的（）采取相应的加固措施。A.工作压力 B.风速流量 C.板材厚度 学员专用 请勿外泄 第 4 页 共 8 页 扫码关注更多内容 D.风管长度 E.断面尺寸【答案】ACDE【例题案例节选】【背景资料】项目部编制了质量预控方案表，对可能出现的质量问题采取了质量预控措施，例如针对风管矩形内弧形弯头设置了导流片。同时通过加强与装饰装修、给水排水、建筑电气及建筑智能化等专业之间的协调配合，有效保证了项目质量目标的实现。【问题】风管矩形内弧形弯头内设置导流片的作用是什么？【参考答案】风管矩形内弧形弯头内设置导流片的作用：减少风管局部阻力和噪声。（三）风管系统的安装要点 1.切断支、吊、托架的型钢及其开螺孔应采用机械加工机械加工，不得用电气焊切割不得用电气焊切割；支、吊架不宜设置在风口、阀门、检查门及自控装置风口、阀门、检查门及自控装置处。2.防、排烟系统或输送温度高于高于 7070的空气或烟气，应采用耐热橡胶耐热橡胶或不燃的耐温、防火材料不燃的耐温、防火材料；输送含有腐蚀腐蚀介质的气体，应采用耐酸橡胶板耐酸橡胶板或软聚氯乙烯板软聚氯乙烯板。3.风管安装就位的程序通常为先上层后下层、先主干管后支管、先立管后水平管先上层后下层、先主干管后支管、先立管后水平管。4.风管穿过需要封闭的防火防爆楼板或墙体时采取的措施。应设钢板厚度不小 1.6mm1.6mm 的预埋管或防护套管，风管与防护套管之间应采用不燃柔性材料不燃柔性材料封堵。5.风管内严禁严禁其他管线穿越。6.输送含有易燃、易爆易燃、易爆气体或安装在易燃、易爆环境的风管系统必须设置可靠的防静电接地装置防静电接地装置；输送含有易燃、易爆气体的风管系统通过生活区生活区或其他辅助生产房间时不得设置接口不得设置接口。室外风管系统的拉索等固定件严禁与避雷针或避雷网连接严禁与避雷针或避雷网连接。7.边长（直径）大于或等于边长（直径）大于或等于 630mm630mm 的防火阀或边长（直径）大于边长（直径）大于 1250mm1250mm 的弯头的弯头和三通三通应设置独独立的支吊架立的支吊架。8.消声器、静压箱安装时，应单独设置支吊架单独设置支吊架。【例题单选】关于风管系统安装要点的说法，错误的是（）。A.风管穿越建筑物变形缝墙体时，应设置钢制套管 B.排烟风管法兰密封材料宜采用软聚氯乙烯板 C.风管消声器安装时应单独设置支吊架 D.风管安装就位的程序通常为先立管后水平管【答案】B（四）风管的检验与试验 1.风管批量制作前，对风管制作工艺进行检测或检验时，应进行风管强度与严密性试验强度与严密性试验。2.风管系统安装完成后，应对安装后的主、干风管分段进行严密性试验严密性试验。严密性检验，主要检验风管、部件制作加工后的咬口缝、铆接孔、风管的法兰翻边、风管管段之间咬口缝、铆接孔、风管的法兰翻边、风管管段之间的连接严密性，检验合格后方能交付下道工序。工序。【例题多选】风管制作安装完成后，必须对风管的（）进行严密性检验。A.板材 B.咬口缝 C.铆接孔 D.法兰翻边 E.管段接缝 学员专用 请勿外泄 第 5 页 共 8 页 扫码关注更多内容【答案】BCDE【知识点】【知识点】空调水系统的施工技术要求空调水系统的施工技术要求 1.（1）管道穿过地下室或地下构筑物外墙时，应采取防水防水措施，对有严格防水严格防水要求的建筑物，必须采取柔性防水套管。柔性防水套管。（2）管道穿楼板和墙体处应设置钢制套管钢制套管。（3）设置在墙体内的套管应与墙体两侧饰面相平两侧饰面相平，设置在楼板楼板的套管，其底部与楼板底部平齐底部平齐，顶部应高出装饰面 202050mm50mm，且不得将套管作为管道支撑不得将套管作为管道支撑。（4）当穿越防火分区时，应采用不燃材料不燃材料进行防火封堵；保温管道与套管四周的缝隙应使用不不燃材料燃材料堵塞紧密。2冷凝水排水管的坡度应符合设计要求。当设计无要求时，管道坡度宜大于或等于 8 8，且应坡向出水口。【例题案例节选】【背景资料】在施工过程中，监理工程师巡视发现空调冷热水管道安装中存在质量问题（见图 1）要求限期整改，其中管道支架的位置和数量满足规范要求。【问题】图 1 中空调冷热水管道安装存在的质量问题有哪些？应如何整改？图 1 空调冷热水管道示意图【参考答案】问题一：管道穿楼板的钢制套管顶部与装饰面齐平。整改：管道穿楼板的钢制套管顶部应高出装饰面 2050mm，且不得将套管作为管道支撑。问题二：管道穿楼板采用阻燃材料封堵。整改：应采用不燃材料封堵。问题三：热水管在冷水管的下方。整改：热水管应设置在冷水管的上方。2.空调冷冻、冷却水管道系统安装完毕，外观检查合格后，应按设计要求进行水压试验水压试验（分为强（分为强度试验和严密性试验）度试验和严密性试验）。当设计无要求时，应符合下列规定：（1）冷（热）水、冷却水与蓄能（冷、热）系统的强度试验压力强度试验压力，当工作压力1.0MPa1.0MPa 时，金属管道及金属复合管道应为 1.51.5 倍工作压力倍工作压力，最低不应小于 0.6MPa0.6MPa；当工作压力1.0MPa1.0MPa 时，应为工作压力加工作压力加 0.5MPa0.5MPa。严密性严密性试验压力应为设计工作压力设计工作压力。（2）各类耐压塑料管的强度试验压力（冷水）应为 1.5 倍工作压力，且不应小于 0.9MPa；严密性试验压力应为 1.15 倍的设计工作压力。【例题案例节选】【背景资料】空调供水管及开式冷却水系统施工完成后，项目部进行了强度和严密性试验，施工图中注明空调供水管的工作压力为 1.3MPa，开式冷却水系统工作压力为 0.9MPa，且采用的是金属复合管材。【问题】计算空调供水管和开式冷却水的试验压力。试验压力最低不应小于多少 MPa？【参考答案】当工作压力小于等于 1.0MPa 时，应为 1.5 倍工作压力，最低不应小于 0.6MPa；当工作压力大于 1.0MPa 时，应为工作压力加 0.5MPa。空调供水管试验压力：1.3+0.5=1.8MPa 学员专用 请勿外泄 第 6 页 共 8 页 扫码关注更多内容 开式冷却水的试验压力：0.91.5=1.35MPa【知识点】【知识点】设备安装的施工技术要求设备安装的施工技术要求 1.冷却塔冷却塔的安装位置应符合设计要求，进风侧距建筑物应大于进风侧距建筑物应大于 1000mm1000mm。冷却塔安装应水平，同同一一冷却水系统多台冷却塔安装时，各台开式冷却塔的水面高度应一致高度应一致，高度偏差不应大于偏差不应大于 30mm30mm。2.风机风机安装前应检查电机接线是否正确，通电试验时，叶片转动灵活、方向正确，停转后不应每停转后不应每次停留在同一位置上次停留在同一位置上，机械部分无摩擦、松动，无漏电及异常响声。风机与风管连接采用柔性短管柔性短管。3.风机盘管机组进场时，应对机组的供冷量、供热量、风量、水阻力、功率及噪声供冷量、供热量、风量、水阻力、功率及噪声等性能进行见证取样检验，同一厂家的风机盘管机组按数量复验 2%2%，不得少于 2 2 台台；复验合格后再进行安装。安装前宜进行风机三速试运转三速试运转及盘管水压试验盘管水压试验。【知识点】【知识点】防腐绝热施工技术要求防腐绝热施工技术要求 1.风管和管道的绝热层、绝热防潮层和保护层，应采用不燃或难燃材料，材质、密度、规格与厚度应符合设计要求。2.绝热材料进场时，应对材料的导热系数导热系数或热阻、密度、吸水率热阻、密度、吸水率等性能进行见证取样检验，复验合格后方可开始安装。【例题单选】空调绝热材料进场见证取样的复验性能中不包括（）。A.热阻 B.密度 C.吸水率 D.氧指数【答案】D【知识点】【知识点】通风与空调系统调试的技术要求通风与空调系统调试的技术要求 通风与空调系统安装完毕投入使用前，应进行系统调试，系统调试应包括设备设备单机试运转及调试、单机试运转及调试、系统非设计满负荷条件下的联合试运转及调试。系统非设计满负荷条件下的联合试运转及调试。1.设备单机试运转安全保证措施要齐全、可靠，并有书面书面的安全技术交底安全技术交底。设备单机试运转及调试应符合下列规定：（1）风机、水泵、冷却塔风机、水泵、冷却塔试运转不少于 2h2h；（2）制冷机组制冷机组试运转不少于 8h8h。2.系统非设计满负荷条件下的联合试运转及调试应在设备单机试运转合格后单机试运转合格后进行。学员专用 请勿外泄 第 7 页 共 8 页 扫码关注更多内容（1）通风系统的连续试运行应不少于 2h2h，（2）空调系统带冷（热）源冷（热）源的连续试运行应不少于 8h8h。联合试运行及调试不在制冷期或供暖期不在制冷期或供暖期时，仅做不带冷（热）源的试运行及调试，并在第一个第一个制冷期或供暖期内补做补做。3.系统非设计满负荷条件下的联合试运转及调试内容：（1）监测监测与控制控制系统的检验、调整与联动运行。（2）系统风量风量的测定和调整。（3）空调水系统水系统的测定和调整。（4）室内空气参数空气参数的测定和调整。（5）防排烟系统防排烟系统测定和调整。防排烟系统测定风量、风压风量、风压及疏散楼梯间等处的静压差静压差，并调整至符合设计与消防的规定。4.系统非设计满负荷条件下的联合试运转及调试应符合下列规定：（1）系统总风量总风量调试结果与设计风量的允许偏差应为-5%+10%5%+10%。（2）变风量空调系统联合调试应符合下列规定：1）系统空气处理机组机组应能在设计参数范围内对风机实现变频调速变频调速。2）空气处理机组在设计机外余压条件下，系统总风量应满足风量允许偏差应为-5%+10%5%+10%的要求；新风量与设计新风量的允许偏差为 0+10%0+10%。3）各变风量末端装置的最大风量调试结果与设计风量的允许偏差应为 0+15%0+15%。（3）空调冷（热）水系统、冷却水系统总流量与设计流量的偏差不应大于 10%10%。（4）舒适性空调的室内温度应优于或等于设计要求。【例题多选】关于变风量空调系统非设计满负荷条件下联合调试的要求，正确的有（）。A.系统总风量实测值与设计风量的偏差不应大于 10%B.系统空气处理机组应能在参数范围内对风机实现变频调整 C.空气处理机组新风量实测值与设计新风量的允许偏差为 010%D.空调冷（热）水系统，冷却水系统总流量与设计流量的偏差不应大于 10%E.各变风量末端装置的最大风量调试结果与设计风量的偏差不应大于-5%15%【答案】BCD【知识点】【知识点】洁净空调工程施工技术要求洁净空调工程施工技术要求 （一）洁净度等级 现行规范规定了 N1 级至 N9 级的 9 9 个个洁净度等级。（二）洁净空调系统的技术要求 1.风管制作的技术要点（1）洁净空调系统制作风管的刚度和严密性刚度和严密性，均按高压和中压高压和中压系统的风管要求进行。1）洁净度等级 N1N1 级至级至 N5N5 级的按高压高压系统的风管制作要求；2）洁净度等级 N6N6 级至级至 N9N9 级，且工作压力小于等于级，且工作压力小于等于 1500Pa1500Pa 的，按中压中压系统的风管制作要求。（2）风管及部件制作完成后，用无腐蚀性清洗液将内表面清洗干净，干燥后经检查达到要求即进行封口封口，安装前再拆除封口。清洗后立即安装立即安装的可不封口可不封口。（3）加工镀锌钢板风管应避免损坏镀锌层，如有损坏应做防腐处理防腐处理。风管不不得有横向接缝横向接缝，尽量减少纵向拼接缝减少纵向拼接缝。矩形风管边长不大于边长不大于 800mm800mm 时，不得有纵向接缝不得有纵向接缝。风管的所有咬口缝、翻边处、铆钉处均必须涂密封胶。【例题多选】关于洁净室空调风管制作的说法，正确的有（）。A.洁净度为 N1 级至 N5 级按中压系统风管制作 B.空调管道清洗后立即安装的风管可以不封口 学员专用 请勿外泄 第 8 页 共 8 页 扫码关注更多内容 C.内表面清洗干净且检查合格的风管可不封口 D.镀锌钢板风管的镀锌层损坏时应做防腐处理 E.矩形风管长度为 800mm 时不得有纵向拼接缝【答案】BDE 2.洁净空调工程调试要点（1）净化空调系统的检测和调整应在系统正常运行 24h24h 及以上，达到稳定后进行。工程竣工洁净室（区）洁净度的检测，应在空态或静态空态或静态下进行。检测时，室内人员不宜多于不宜多于 3 3 人人，并应穿着与洁净室等级相适应的洁净工作服。（2）洁净空调工程调试包括：单机试运转，联合试运转单机试运转，联合试运转；系统调试其检测结果应全部符合设计要求。【知识点总结】【知识点总结】
