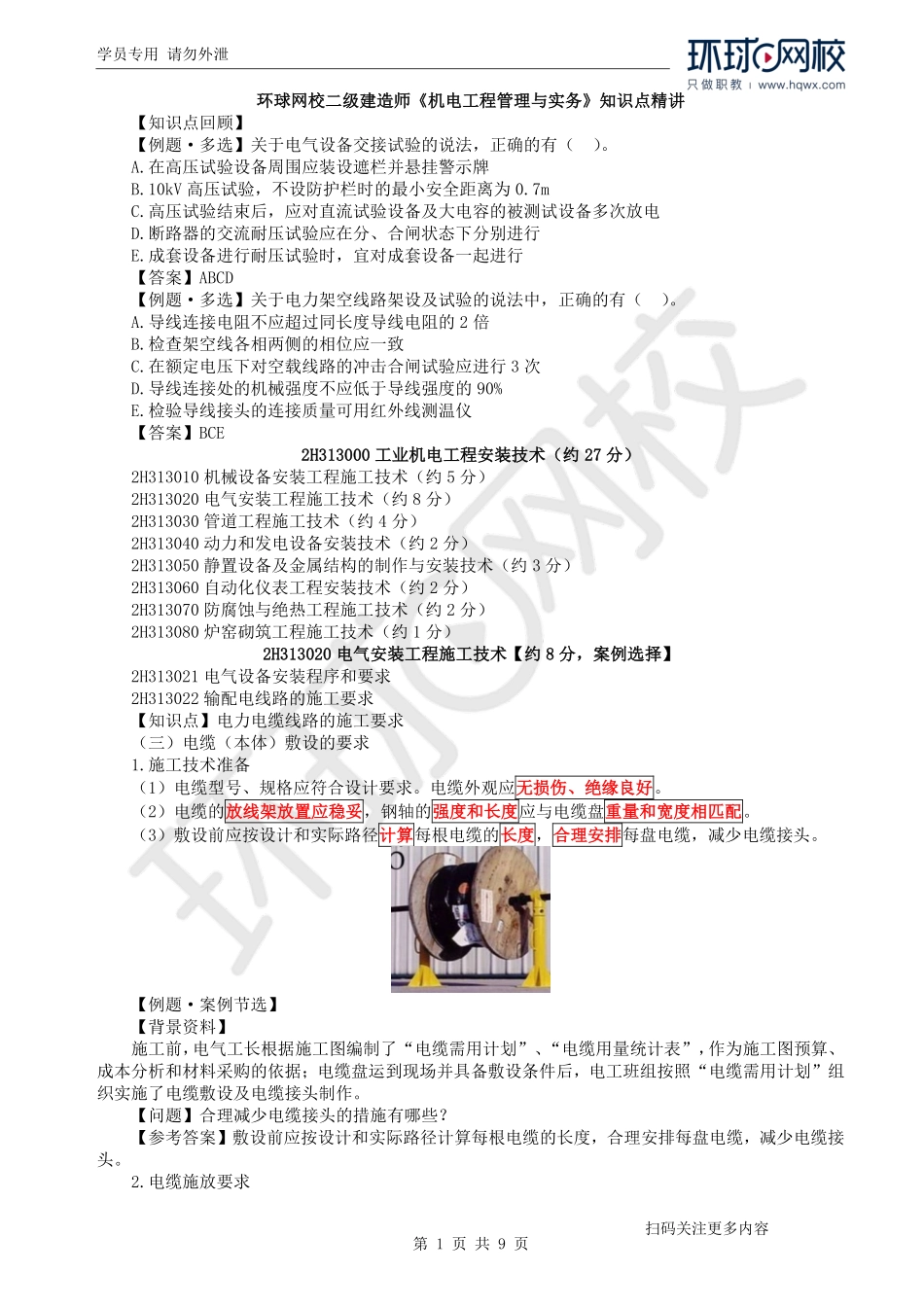

学员专用 请勿外泄 第 1 页 共 9 页 扫码关注更多内容 环球网校二级建造师机电工程管理与实务知识点精讲 环球网校二级建造师机电工程管理与实务知识点精讲【知识点回顾】【例题多选】关于电气设备交接试验的说法，正确的有（）。A.在高压试验设备周围应装设遮栏并悬挂警示牌 B.10kV 高压试验，不设防护栏时的最小安全距离为 0.7m C.高压试验结束后，应对直流试验设备及大电容的被测试设备多次放电 D.断路器的交流耐压试验应在分、合闸状态下分别进行 E.成套设备进行耐压试验时，宜对成套设备一起进行【答案】ABCD【例题多选】关于电力架空线路架设及试验的说法中，正确的有（）。A.导线连接电阻不应超过同长度导线电阻的 2 倍 B.检查架空线各相两侧的相位应一致 C.在额定电压下对空载线路的冲击合闸试验应进行 3 次 D.导线连接处的机械强度不应低于导线强度的 90%E.检验导线接头的连接质量可用红外线测温仪【答案】BCE 2H313000 工业机电工程安装技术（约 27 分）2H313000 工业机电工程安装技术（约 27 分）2H313010 机械设备安装工程施工技术（约 5 分）2H313020 电气安装工程施工技术（约 8 分）2H313030 管道工程施工技术（约 4 分）2H313040 动力和发电设备安装技术（约 2 分）2H313050 静置设备及金属结构的制作与安装技术（约 3 分）2H313060 自动化仪表工程安装技术（约 2 分）2H313070 防腐蚀与绝热工程施工技术（约 2 分）2H313080 炉窑砌筑工程施工技术（约 1 分）2H313020 电气安装工程施工技术【约 8 分，案例选择】2H313020 电气安装工程施工技术【约 8 分，案例选择】2H313021 电气设备安装程序和要求 2H313022 输配电线路的施工要求【知识点】电力电缆线路的施工要求（三）电缆（本体）敷设的要求 1.施工技术准备（1）电缆型号、规格应符合设计要求。电缆外观应无损伤、绝缘良好无损伤、绝缘良好。（2）电缆的放线架放置应稳妥放线架放置应稳妥，钢轴的强度和长度强度和长度应与电缆盘重量和宽度相匹配重量和宽度相匹配。（3）敷设前应按设计和实际路径计算计算每根电缆的长度长度，合理安排合理安排每盘电缆，减少电缆接头。【例题案例节选】【背景资料】施工前，电气工长根据施工图编制了“电缆需用计划”、“电缆用量统计表”，作为施工图预算、成本分析和材料采购的依据；电缆盘运到现场并具备敷设条件后，电工班组按照“电缆需用计划”组织实施了电缆敷设及电缆接头制作。【问题】合理减少电缆接头的措施有哪些？【参考答案】敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。2.电缆施放要求学员专用 请勿外泄 第 2 页 共 9 页 扫码关注更多内容（1）电缆应从电缆盘上端上端拉出施放。（2）人工施放人工施放：必须每隔 1.52m 放置滑轮一个，电缆从电缆盘上端拉出后放在滑轮上，再用绳子扣住向前拖拉，不得把电缆放在地上拖拉。（3）机械牵引机械牵引：敷设电缆时，应缓慢前进，一般速度不超过 15m/min，牵引头必须加装钢丝套。长度在 300m 以内的大截面电缆，可直接绑住电缆芯牵引。3.标志牌的装设（1）应在下列位置挂电缆标志牌 1）电缆终端头处、接头处、分支处；电缆隧道转弯处、直线段每隔终端头处、接头处、分支处；电缆隧道转弯处、直线段每隔 5050-100m100m 处。处。2）电缆竖井及隧道两端；电缆夹层内、井内竖井及隧道两端；电缆夹层内、井内。（2）标志牌上应注明线路编号；当无编号时，应写明电缆型号、规格及起讫地点；并联使用的电缆型号、规格及起讫地点；并联使用的电缆应有顺序号。电缆应有顺序号。【例题多选】电缆上装设的标志牌，应注明的内容有（）。A.线路编号 B.电缆型号 C.电缆规格 D.起讫地点 E.使用年限【答案】ABCD（四）电力电缆敷设线路施工的注意事项 1.电缆敷设顺序要求（集中（集中-分散、大分散、大-小）小）（1）应从电缆布置集中点集中点（配电室、控制室）向电缆布置分散点分散点（车间、设备）敷设。（2）到同一终点的电缆最好是一次敷设一次敷设。（3）先敷设线路长、截面大的电缆，后敷设线路短、截面小的电缆；先敷设电力、动力电缆，后敷设控制，通讯电缆。2.电缆断口防护要求（1）电缆应在切断后 4h4h 之内之内进行封头。（2）塑料绝缘电力电缆应有防潮防潮的封端。（3）油浸纸质绝缘电力电缆必须铅封；充油电缆切断处必须高于高于邻近两侧电缆。3.电缆中间接头要求（1）并列敷设电缆，有中间接头时宜将接头位置错开位置错开。（2）明敷电缆的中间接头应用托板托置固定托板托置固定。（3）电力电缆在终端与接头附近宜留有备用长度备用长度。（4）架空敷设架空敷设的电缆不宜不宜设置中间接头中间接头；电缆敷设在水底、导管内、路口、门口、通道狭窄处和与其他管线交叉处不应有接头。学员专用 请勿外泄 第 3 页 共 9 页 扫码关注更多内容 4.电缆敷设时的电缆转弯处应设专人保护专人保护。5.三相四线制的系统中应采用四芯电力电缆，电缆金属护套可作四芯电力电缆，电缆金属护套可作 PEPE 线线、不能作中性线。6.并联使用的电力电缆其长度、型号、规格应相同长度、型号、规格应相同。【例题案例节选】在电缆敷设后的检查中，动力照明电缆和智能化电缆分层独立桥架敷设，发现两种电缆桥架内，都有中间接头，并列电缆的中间接头位置相同。【问题】指出电缆中间接头位置有哪些错误，如何整改？【参考答案】错误点：两种电缆桥架内，都有中间接头，并列电缆的中间接头位置相同。整改：并列敷设电缆，有中间接头时应将接头位置错开。【例题多选】电缆敷设时，正确的做法有（）。A.塑料绝缘电力电缆应有防潮的封端 B.并列敷设电缆，有中间接头时宜将接头位置错开 C.电缆敷设时的电缆转弯处应设专人保护 D.并列敷设电缆中间接头可在任意位置 E.电缆应在切断 4 小时内进行封头【答案】ABCE【例题单选】并列明敷电缆的中间接头应（）。A.位置相同 B.用托板托置固定 C.配备保护盒 D.安装检测器【答案】B【知识点】母线和封闭母线安装 （一）母线安装的要求 1.母线连接固定（1）母线在加工后并保持清洁的接触面上涂以电力复合脂电力复合脂。（2）母线连接时，必须采用规定的螺栓规格采用规定的螺栓规格。当母线平置时，螺栓应由下向上由下向上穿，在其余情况下，螺母应置于维护侧维护侧。（3）螺栓连接的母线两外侧均应有平垫圈，相邻螺栓垫圈间应有平垫圈，相邻螺栓垫圈间应有 3mm3mm 以上的净距以上的净距，螺母侧应装有弹簧垫圈或锁紧螺母。学员专用 请勿外泄 第 4 页 共 9 页 扫码关注更多内容 （4）母线的螺栓连接必须采用力矩扳手紧固采用力矩扳手紧固。（5）母线采用焊接焊接连接时，母线应在找正及固定找正及固定后，方可进行母线导体的焊接。（6）母线与设备连接前连接前，应进行母线绝缘电阻绝缘电阻的测试，并进行耐压试验耐压试验。（8）母线在支柱绝缘子上的固定方法有：螺栓固定、夹板固定和卡板固定螺栓固定、夹板固定和卡板固定。（9）母线搭接面处理的要求：1 1）铜与铜的连接）铜与铜的连接，在室外，高温且潮湿或对母线有腐蚀性气体的室内必须搪锡，在干燥的室内可直接连接。2 2）铝与铝直接连接）铝与铝直接连接。3 3）铜与铝）铜与铝：在干燥的室内，铜端铜端应搪锡搪锡；室外或空气相对湿度接近 100%的室内应采用铜铝过渡板，铜端铜端应搪锡。2.母线的相色规定 三相交流母线的相色：A A 相为黄色，相为黄色，B B 相为绿色，相为绿色，C C 相为红色。相为红色。【例题案例节选】【背景资料】事件 2：室内配电装置的母线采用螺栓连接，作业人员在母线连接处涂了凡士林，母线平置连接时的螺栓由上向下穿,螺栓连接的母线两外侧只有平垫圈,并用普通扳手紧固。【问题】在事件 2 中，项目部是如何整改的。【参考答案】（1）母线在加工后并保持清洁的接触面上涂以电力复合脂。（2）母线连接时，必须采用规定的螺栓规格。当母线平置时，螺栓应由下向上穿，在其余情况下，螺母应置于维护侧。（3）螺栓连接的母线两外侧均应有平垫圈，相邻螺栓垫圈间应有 3mm 以上的净距，螺母侧应装有弹簧垫圈或锁紧螺母。（4）母线的螺栓连接必须采用力矩扳手紧固。（二）封闭母线安装的要求 1.安装前要求（1）开箱清点（2）CCC 认证及其型式试验报告（3）封闭母线封闭母线进场、安装前应做电气试验，绝缘电阻测试不小于绝缘电阻测试不小于 20M20M；高压封闭母线高压封闭母线必须做交流耐压试验交流耐压试验，测试结果符合封闭母线产品技术说明书要求。2.安装与调整 封闭母线直线段，室内支吊架室内支吊架间距不大于不大于 2m2m，垂直垂直安装时每每 4m4m 设置弹簧支架弹簧支架。学员专用 请勿外泄 第 5 页 共 9 页 扫码关注更多内容 3.连接（1）封闭母线间连接，可采用搭接搭接或插接器插接器。（2）封闭母线在通过建筑变形缝建筑变形缝时，应设置伸缩节设置伸缩节。（3）封闭母线与设备连接，可采用搭接搭接或伸缩节伸缩节连接。4.接地（1）封闭母线槽全长保护接地不少于不少于 2 2 处处，分支段母线槽的末端需保护接地，与接地干线连接采用焊接焊接。（2）封闭母线封闭母线可靠接地前，不得进行交接试验和通电试运行交接试验和通电试运行。【例题单选】以下关于封闭母线的安装说法错误的是（）。A.高压封闭母线进场必须做交流耐压试验 B.封闭母线垂直安装每 4m 设置弹簧支架 C.封闭母线之间的连接采用搭接或伸缩节 D.封闭母线槽全长保护接地不少于 2 处【答案】C【知识点总结】2H3130002H313000 工业机电工程安装技术（约工业机电工程安装技术（约 2727 分）分）2H313010 机械设备安装工程施工技术（约 5 分）2H313020 电气安装工程施工技术（约 8 分）学员专用 请勿外泄 第 6 页 共 9 页 扫码关注更多内容 2H313030 管道工程施工技术（约 4 分）2H313040 动力和发电设备安装技术（约 2 分）2H313050 静置设备及金属结构的制作与安装技术（约 3 分）2H313060 自动化仪表工程安装技术（约 2 分）2H313070 防腐蚀与绝热工程施工技术（约 2 分）2H313080 炉窑砌筑工程施工技术（约 1 分）2H3130302H313030 管道工程施工技术【约管道工程施工技术【约 4 4 分，案例选择】分，案例选择】2H313031 管道工程的施工程序和要求 2H313032 管道系统试验和吹洗要求 2H3130312H313031 管道工程的施工程序和要求管道工程的施工程序和要求 【知识点】工业管道的分类（一）按材料性质分类 工业管道可分为金属金属管道和非金属非金属管道。（二）按设计压力分类（P，Mpa）（1 1）真空管道：）真空管道：P P0 0 （2 2）低压管道：）低压管道：0P1.60P1.6 （3 3）中压管道：）中压管道：1.61.6P10P10 （4 4）高压管道：）高压管道：1010P100P100 （5 5）超高压管道：）超高压管道：P P100100 【例题单选】按设计压力分类，压力参数为 8MPa 的工业管道是（）。A.低压管道 B.中压管道 C.高压管道 D.超高压管道【答案】B（三）按输送介质温度分类（t，）（1）低温管道：t-40（2）常温管道：-40t120（3）中温管道：120t450（4）高温管道：t450【知识点】工业管道的组成 工业管道由管道组成件管道组成件和管道支管道支承承件件组成。（一）管道组成件 包括管子、管件、法兰、密封件、管子、管件、法兰、密封件、紧固件、阀门阀门、安全保护装置以及膨胀节膨胀节、挠性接头、耐压软管、疏水器疏水器、过滤器过滤器、管路中的节流装置节流装置、仪表仪表和分离器等。学员专用 请勿外泄 第 7 页 共 9 页 扫码关注更多内容 （二）管道支承件 吊杆、弹簧支吊架吊杆、弹簧支吊架、恒力支吊架、斜拉杆、平衡锤平衡锤、松紧螺栓、支撑杆支撑杆、链条、导轨、锚固件锚固件、鞍座、垫板、滚柱、托座、滑动支架滑动支架、管吊、吊耳、卡环、管夹、U 形夹和夹板等。【例题多选】压力管道的管道组成件包括（）。A.法兰 B.密封件 C.管夹 D.节流装置 E.吊杆【答案】ABD【知识点】工业管道工程的施工程序 记忆：安检时（试）很热情（清）记忆：安检时（试）很热情（清）【例题单选】管道工程施工程序中，管道安装的紧后工序是（）。【2012】A.管道系统防腐 B.管道系统检验 C.管道系统绝热 学员专用 请勿外泄 第 8 页 共 9 页 扫码关注更多内容 D.管道系统清洗 【答案】B 【知识点】工业管道施工的技术要求（一）管道施工前应具备的条件 1.施工图纸和相关技术文件应齐全，并已按规定程序进行设计交底和图纸会审设计交底和图纸会审。2.施工组织设计或施工方案已经批准方案已经批准，并已进行技术和安全交底。3.施工人人员已按有关规定考核合格考核合格。4.已办理工程开工文件已办理工程开工文件。5.用于管道施工的机械、工器机械、工器具应安全可靠安全可靠；计量器具计量器具应检定合格并在有效期在有效期内。6.针对可能发生的安全生产事故，编制批准了应急处置方案应急处置方案。7.压力管道施工前施工前，应向工程所在地的市场监督管理部门办理书面告知书面告知，并应接受监督单位及检验机构的监督检验。（二）管道元件和材料的检验 1.管道元件和材料应具有制造厂的产品质量证明文件产品质量证明文件。2.管道元件和材料使用前应核对其材质、规格、型号、数量和标识材质、规格、型号、数量和标识，进行外观质量外观质量和几何尺寸几何尺寸的检查验收。3.当对管道元件或材料的性能数据或检验结果有异议有异议时，在异议未解决未解决之前，该批管道元件或材料不得使用不得使用。4.铬钼合金钢、含镍合金钢、镍及镍合金、不锈钢、钛及钛合金材料的管道组成件，应采用光谱光谱分析分析或其他方法对材质进行复查复查，并做好标识。5.材质为不锈钢、有色金属不锈钢、有色金属的管道元件和材料，在运输和储存期间不得与碳素钢、低合金钢直接不得与碳素钢、低合金钢直接接触接触。6.阀门检验 试验项目 介质 试验压力 持续时间 试验温度 壳体压力试验 洁净水 1.5工作压力 5min 540 阀门密封试验 1.1工作压力 注：1.不锈钢阀门试验时，水中的氯离子含量不得超过 25ppm。2.安全阀的校验应进行整定压力调整和密封试验，做好记录、铅封，出具校验报告。【例题单选】工业管道的密封试验为阀门在 20时为最大允许工作压力的（）倍。A.1 B.1.5 C.2 D.1.1【答案】D（三）管道加工 1.卷管制作技术要求（1）卷管同一筒节两纵焊缝间距两纵焊缝间距不应小于 200mm200mm。学员专用 请勿外泄 第 9 页 共 9 页 扫码关注更多内容（2）卷管组对组对时，相邻筒节两纵焊缝间距应大于大于 100mm100mm。（3）有加固环、板的卷管，加固环、板的对接焊缝应与管子纵向焊缝错开，其间距不应小于 100mm，加固环、板距卷管的环焊缝不应小于 50mm。2.斜接弯头制作技术要求（1）斜接弯头的组成形式应符合下图规定。公称尺寸大于 400mm 的斜接弯头可增加中节数量，其内侧的最小宽度不得小于 50mm。（2）斜接弯头的焊接接头应采用全焊透全焊透焊缝。当公称尺寸大于或等于 600mm 时，宜在管内进行封底焊。（3）斜接弯头的周长允许偏差应符合下列规定：1）当公称尺寸大于大于 1000mm1000mm 时，允许偏差为6mm6mm；2）当公称尺寸等于或小于等于或小于 1000mm1000mm 时，允许偏差为4mm4mm。
