202449-第9章-水利水电工程企业资质与施工组织（二）.pdf

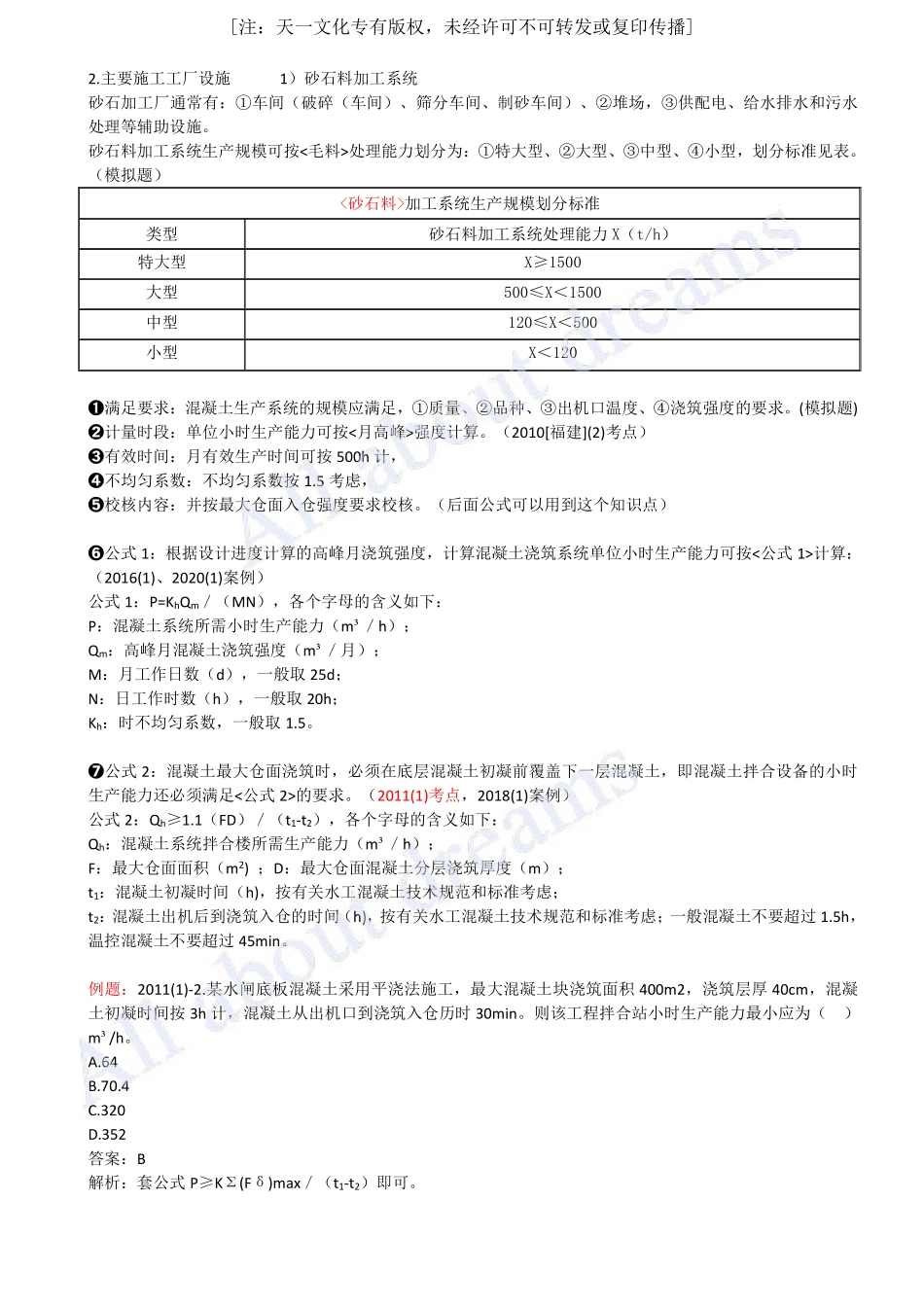

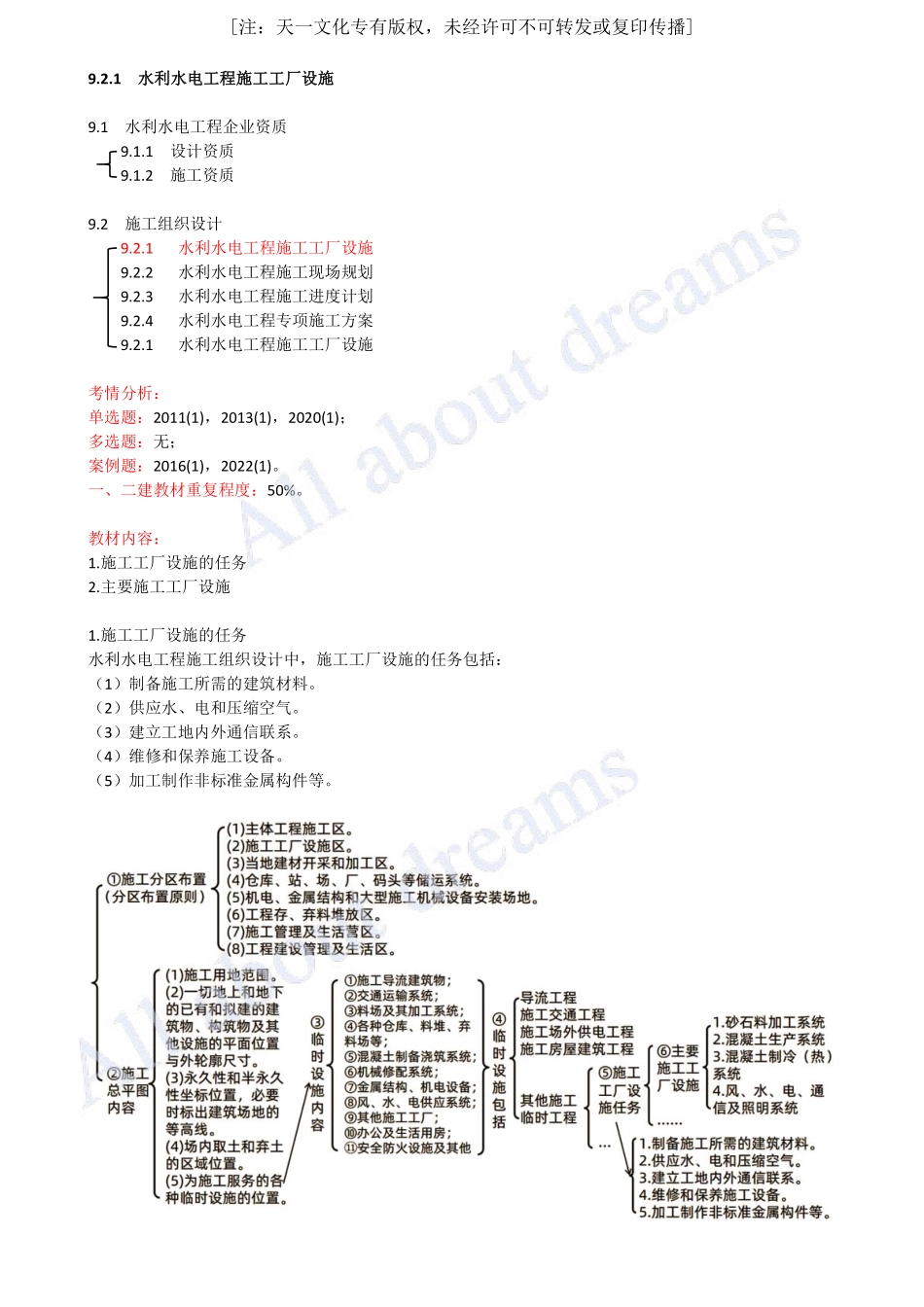

9.2.1水水利利水水电电工工程程施施工工工工厂厂设设施施9.1水利水电工程企业资质9.1.1设计资质9.1.2施工资质9.2施工组织设计9.2.1水利水电工程施工工厂设施9.2.2水利水电工程施工现场规划9.2.3水利水电工程施工进度计划9.2.4水利水电工程专项施工方案9.2.1水利水电工程施工工厂设施考情分析：单选题：2011(1)，2013(1)，2020(1)；多选题：无；案例题：2016(1)，2022(1)。一、二建教材重复程度：50%。教材内容：1.施工工厂设施的任务2.主要施工工厂设施1.施工工厂设施的任务水利水电工程施工组织设计中，施工工厂设施的任务包括：（1）制备施工所需的建筑材料。（2）供应水、电和压缩空气。（3）建立工地内外通信联系。（4）维修和保养施工设备。（5）加工制作非标准金属构件等。注：天一文化专有版权，未经许可不可转发或复印传播2.主要施工工厂设施1）砂石料加工系统砂石加工厂通常有：车间（破碎（车间）、筛分车间、制砂车间）、堆场，供配电、给水排水和污水处理等辅助设施。砂石料加工系统生产规模可按处理能力划分为：特大型、大型、中型、小型，划分标准见表。（模拟题）加工系统生产规模划分标准类型砂石料加工系统处理能力 X（t/h）特大型X1500大型500X1500中型120X500小型X120满足要求：混凝土生产系统的规模应满足，质量、品种、出机口温度、浇筑强度的要求。(模拟题)计量时段：单位小时生产能力可按强度计算。（2010福建(2)考点）有效时间：月有效生产时间可按 500h 计，不均匀系数：不均匀系数按 1.5 考虑，校核内容：并按最大仓面入仓强度要求校核。（后面公式可以用到这个知识点）公式 1：根据设计进度计算的高峰月浇筑强度，计算混凝土浇筑系统单位小时生产能力可按计算：（2016(1)、2020(1)案例）公式 1：P=KhQm（MN），各个字母的含义如下：P：混凝土系统所需小时生产能力（mh）；Qm：高峰月混凝土浇筑强度（m月）；M：月工作日数（d），一般取 25d；N：日工作时数（h），一般取 20h；Kh：时不均匀系数，一般取 1.5。公式 2：混凝土最大仓面浇筑时，必须在底层混凝土初凝前覆盖下一层混凝土，即混凝土拌合设备的小时生产能力还必须满足的要求。（2011(1)考点，2018(1)案例）公式 2：Qh1.1（FD）（t1-t2），各个字母的含义如下：Qh：混凝土系统拌合楼所需生产能力（mh）；F：最大仓面面积（m2)；D：最大仓面混凝土分层浇筑厚度（m）；t1：混凝土初凝时间（h)，按有关水工混凝土技术规范和标准考虑；t2：混凝土出机后到浇筑入仓的时间（h)，按有关水工混凝土技术规范和标准考虑；一般混凝土不要超过 1.5h，温控混凝土不要超过 45min。例题：2011(1)-2.某水闸底板混凝土采用平浇法施工，最大混凝土块浇筑面积 400m2，浇筑层厚 40cm，混凝土初凝时间按 3h 计，混凝土从出机口到浇筑入仓历时 30min。则该工程拌合站小时生产能力最小应为（）m/h。A.64B.70.4C.320D.352答案：B解析：套公式 PK(F)max（t1-t2）即可。注：天一文化专有版权，未经许可不可转发或复印传播2.主要施工工厂设施3）混凝土制冷（热）系统（1）混凝土制冷系统（变冷的方法）（2018(2)考点）选择混凝土预冷材料时，主要考虑采用：骨料堆场降温、冷水拌合、加冰搅拌、预冷集料单项或多项综合措施。（一建教材）一般胶凝材料（水泥、粉煤灰等）选作预冷材料。集料预冷方法：水冷法、风冷法、真空汽化法、液氮预冷法几种方式。（2）混凝土制热系统（变热的方法）若加热水拌合不满足要求，方可考虑加热集料，水泥不应直接加热。（2022(1)案例）低温季节混凝土施工为，当日平均气温连续 5d 稳定在 5以下最低气温连续 5d 稳定在-3以下时，应按低温季节进行混凝土施工。（2022(1)案例）（2010福建(2)、2011(2)、2013(2)考点、2022(1)案例）例题 1：2018(2)-19.下列拌合料预冷方式中，不宜采用的是（）。A.冷水拌合B.加冰搅拌C.预冷骨料D.预冷水泥答案：D解析：选择混凝土预冷材料时，主要考虑采用骨料堆场降温、冷水拌合、加冰搅拌、预冷骨料等单项 或多项综合措施，一般不把胶凝材料（水泥、粉煤灰等）选作预冷材料。例题 2：2010福建(2)-25.低温季节混凝土施工时，提高混凝土拌合料温度的措施包括（）等。A.热水拌合B.真空汽化C.骨料预热D.水泥预热E.外加剂预热答案：AC解析：低温季节若加热水拌合不满足要求，方可考虑加热骨料，水泥不应直接加热。2.主要施工工厂设施4）风、水、电、通信及照明（1）压缩空气系统补充定义：压缩空气系统是指大气压力的空气被压缩并以较高的压力输给气动系统。压缩空气系统主要供石方开挖、混凝土施工、水泥输送、灌浆、机电及金属结构安装所需的空气。压气站位置宜靠近耗气负荷中心、接近供电和供水点，处于空气洁净、通风良好、交通方便、远离需要安静和防振的场所。（2）供水系统供水类型：施工用水、生活用水、消防用水。满足要求：施工供水量应满足不同时期生产用水、生活用水，并按消防用水量进行。（2022(1B)考点、2022(1)案例）注：天一文化专有版权，未经许可不可转发或复印传播例题：2022(1B)-.施工期用水按（）进行校核。A.消防用水量B.生产用水C.生活用水D.施工用水答案：A解析：施工供水量应满足不同时期生产用水、生活用水，并按消防用水量进行。（3）施工供电系统为了保证施工供电必要的可靠性和合理地选择供电方式，将用电负荷按其重要性和停电造成的损失程度分为：即一类负荷、二类负荷、三类负荷。（2010福建(2)考点）一类负荷：（2010(2)、2014(2)、2017(2)考点）的照明、排水、通风和的排水、汛期的防洪、泄洪设施以及医院的手术室、急诊室通信站以及其他因停电即可能造成人身伤亡或设备事故引起国家财产严重损失的重要负荷。由于单一电源无法确保连续供电，供电可靠性差，因此大中型工程应具有两个以上的电源，否则应建自备电厂。（2022(1)案例）二类负荷：除隧洞、竖井以外的土石方开挖施工，混凝土浇筑施工，混凝土搅拌系统，制冷系统，供水系统，供风系统，混凝土预制构件厂等。（2013(1)考点）三类负荷：木材加工厂、钢筋加工厂的主要设备（2020(2)、2019(1)考点）。又二又三类负荷：砂石加工系统、金属结构及机电安装、机修系统、施工照明等主要设备中，部分属二类负荷，部分属三类负荷。例题 1：2017(2)-12.下列水利水电工程施工现场供电部位的负荷中，不属于一类负荷的是（）。A.基坑内排水设施B.汛期防洪设施C.金属结构及机电安装设备D.井内通风系统答案：C解析：一类负荷：井、洞内的照明、排水、通风和基坑内的排水、汛期的防洪、泄洪设施以及医院的手术室、急诊室、重要的通信站以及其他因停电即可能造成人身伤亡或设备事故引起国家财产严重损失的重要负荷。例题 2：2013(1)-19.下列水利工程施工用电负荷中，属于二类负荷的是（）。A.洞内照明B.钢筋加工C.混凝土搅拌D.基坑排水答案：C解析：二类负荷：土石方开挖施工、混凝土浇筑施工、混凝土搅拌系统、制冷系统、供水系统、供风系统、混凝土预制构件厂等主要设备。例题 3：2020(2)-17.下列用电设施或设备中，属于三类负荷的是（）。A.汛期的防洪设施B.基坑降排水设备C.木材加工厂的主要设备D.洞内照明设施答案：C解析：三类负荷：木材加工厂、钢筋加工厂的主要设备。小结：注：天一文化专有版权，未经许可不可转发或复印传播1.施工工厂设施的任务【无，类】2.主要施工工厂设施（三张表格）【21（二建）】2.主要施工工厂设施（两个公式）【10 算、10 福】2.主要施工工厂设施（制冷制热）【10 福热、11 热、13 热、18 冷】【案例】【22】2.主要施工工厂设施（风水电）【22B 苡】【案例】【22苡】2.主要施工工厂设施（三类负荷）【13 二、19 三、10 福类、10 一、14 一、17 一、20 三】【案例】【22】注：天一文化专有版权，未经许可不可转发或复印传播
