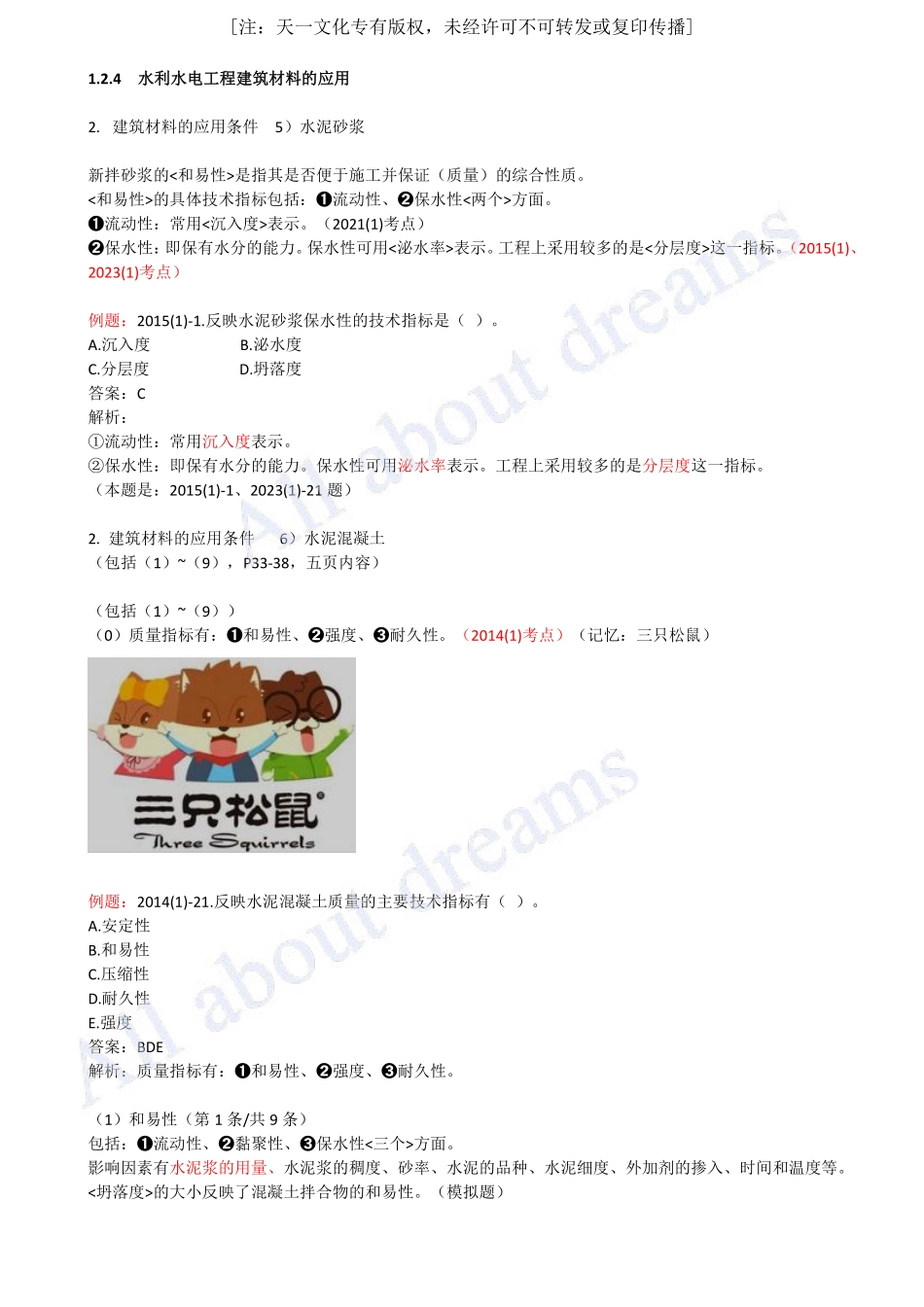

1.2.4水水利利水水电电工工程程建建筑筑材材料料的的应应用用2.建筑材料的应用条件5）水泥砂浆新拌砂浆的是指其是否便于施工并保证（质量）的综合性质。的具体技术指标包括：流动性、保水性方面。流动性：常用表示。（2021(1)考点）保水性：即保有水分的能力。保水性可用表示。工程上采用较多的是这一指标。（2015(1)、2023(1)考点）例题：2015(1)-1.反映水泥砂浆保水性的技术指标是（）。A.沉入度B.泌水度C.分层度D.坍落度答案：C解析：流动性：常用沉入度表示。保水性：即保有水分的能力。保水性可用泌水率表示。工程上采用较多的是分层度这一指标。（本题是：2015(1)-1、2023(1)-21 题）2.建筑材料的应用条件6）水泥混凝土（包括（1）（9），P33-38，五页内容）（包括（1）（9）（0）质量指标有：和易性、强度、耐久性。（2014(1)考点）（记忆：三只松鼠）例题：2014(1)-21.反映水泥混凝土质量的主要技术指标有（）。A.安定性B.和易性C.压缩性D.耐久性E.强度答案：BDE解析：质量指标有：和易性、强度、耐久性。（1）和易性（第 1 条/共 9 条）包括：流动性、黏聚性、保水性方面。影响因素有水泥浆的用量、水泥浆的稠度、砂率、水泥的品种、水泥细度、外加剂的掺入、时间和温度等。的大小反映了混凝土拌合物的和易性。（模拟题）注：天一文化专有版权，未经许可不可转发或复印传播（2）混凝土的强度（第 2 条/共 9 条）有抗压、抗拉、抗弯及抗剪强度等，以抗压强度最大，结构中主要是利用混凝土的抗压强度。混凝土的抗压强度，根据抗压强度的大小将混凝土分为不同的强度等级，如 C10、C15、C20、C25、C30、C40 等。影响混凝土强度的因素有：施工方法及施工质量、水泥强度及水胶比、集料种类及级配、养护条件及龄期等。混凝土的抗拉强度，混凝土的抗拉强度，一般约为相应抗压强度的 10%左右（2007(1)考点）。例题：2007(1)-3.混凝土抗拉强度一般约为其抗压强度的（）。A.3%6%B.7%14%C.15%20%D.20%30%答案：B解析：混凝土的抗拉强度，混凝土的抗拉强度，一般约为相应抗压强度的 10%左右。（3）混凝土的耐久性（第 3 条/共 9 条）混凝土的耐久性包括：抗渗性、抗冻性、（抗冲磨性、抗侵蚀性、抗碳化性等）。抗渗性：抗渗等级 W 表示，W4 表示混凝土能抵抗 0.4MPa 的水压力而不渗水（201210 月(2)考点，2016(2)、2018(2)案例）。抗渗等级分为 W2、W4、W6、W8、W10、W12（六）等。（混凝土的抗渗系数 k 都能达到 110-7，因此 k 这个指标就不能精细化区分抗渗了）（李想：2六12）抗冻性：抗冻等级 F 表示，F100 表示经 100 次冻融循环作用而不严重降低强度（抗压强度下降不超过 25，注：天一文化专有版权，未经许可不可转发或复印传播质量损失不超过 5）。抗冻等级分为 F50、F100、F150、F200、F250、F300、F400（七）等。（2021(2)、2022(2B)考点，2016(2)、2018(2)、2023(2B)案例）（李想：1、2、3、4、5、6、8，少七就（七）等）抗冲磨性：略.；抗侵蚀性：略.；抗碳化性：略.（4）水工建筑物不同部位混凝土的要求（第 4 条/共 9 条）（第二次描述，P32+34，重复，略./）用不同指标的混凝土，达到合理使用水泥的目的。混凝土重力坝各部位混凝土的采用如图 所示。其中：区，上下游最高水位以上的表层，主要有抗冻性要求。区，上下游最高水位与最低水位之间的表层，除抗冻性要求外，还有强度、抗渗性、抗侵蚀性要求。区，上下游最低水位以下的表层，除对抗渗性、强度要求较高外，对低热、抗侵蚀性也有一定要求。区，靠近坝基部位，对强度和低热要求较高。区，坝体内部，通常采用低热、低强度混凝土。区，有水流通过的部位，对抗冲磨性、抗侵蚀性和抗冻性要求高。（5）混凝土的配合（第 5 条/共 9 条）常采用的方法有单位用量表示法：以每立方米混凝土中各项材料的来表示；相对用量表示法：以各项材料间的来表示。混凝土配合比的设计：水胶比、砂率、浆骨比。（2010(1)、2016(1)、2018(1)考点）两种配合比：（2024 版教材，P34+126，对比）水胶比：与用量之间的对比关系；砂率：之间的对比关系；（2013(2)考点）浆骨比：用单位体积混凝土用水量表示，是表示与用量之间的对比关系。（2019(2)、2019(1)案例）例题 1：2018(1)-21.下列材料用量对比关系中，属于混凝土配合比设计的内容是（）。A.砂率B.水沙比C.水胶比D.浆骨比E.沙石比答案：ACD解析：混凝土配合比的设计：水胶比、砂率、浆骨比。注：天一文化专有版权，未经许可不可转发或复印传播例题 2：2014(1)-30（改编）.根据 水工碾压混凝土施工规范，水工碾压混凝土施工配合比设计参数包括（）。A.浆骨比B.水胶比C.砂率D.单位用水量E.掺和料掺量答案：BCDE解析：碾压混凝土施工配合比设计参数包括：掺合料掺量、水胶比、砂率、单位用水量、外加剂。注意，碾压混凝土参数浆骨比。（6）集料（第 6 条/共 9 条）细集料细集料定义：粒径在 0.165mm 之间的集料。（一建教材）细集料定义：其粒径在 0.154.75mm 之间的集料。（二建教材）（201210 月(2)考点）分类 1：砂按不同可分为：粗砂、中砂、细砂（2020(2)考点）。分类 2：按分为粗砂：3.73.1；中砂：3.02.3；细砂：2.21.6；特细砂：1.50.7。（2009(1)、2021(2B)-A、2022(2B)考点）例题 1：2020(2)-24（改编）.混凝土集料中的砂按粗细程度不同分为（）。A.粗砂B.中砂C.细砂D.特细砂E.粉砂答案：ABC解析：砂按不同可分为：粗砂、中砂、细砂例题 2：2009(1)-4.细度模数为 2.0 的砂属于（）。A.粗砂B.中砂C.细砂D.特细砂答案：C解析：砂按分为粗砂：3.73.1；中砂：3.02.3；细砂：2.21.6；特细砂：1.50.7。粗集料粗集料定义：粒径大于 5mm 的集料。（一建教材）粗集料定义：粒径大于 4.75mm 的集料。（二建教材）（2021(2B)-B 考点）普通混凝土常用和作粗集料。补充：在水胶比相同条件下，用碎石拌制的混凝土，流动性较小，但强度较高，因为碎石棱角分明，含泥量低；而卵石则正好相反，即流动性较大，但强度较低。因此，在配制高强混凝土时，宜采用碎石。碎石在市场上的缺货、单价高。注：天一文化专有版权，未经许可不可转发或复印传播分为：特大石（80150mm 或 80120mm，D120（150）、大石（4080mm，D80）、中石（2040mm，D40）、小石（520mm，D20）四级。粗集料的最大粒径：（2019(1)考点）不应超过钢筋净间距的 2/3（超过后容易架空）、（不应超过）构件断面最小边长的 1/4（超过后不好振捣）、（不应超过）素混凝土板厚的 1/2。对少筋或无筋混凝土结构，应选用较大的粗集料粒径（主要是大体积混凝土坝）。例题：2019(1)-3.混凝土粗集料最大粒径不应超过钢筋净间距的（）。A.1/4B.1/2C.3/5D.2/3答案：D解析：粗集料的最大粒径：不应超过钢筋净间距的 2/3、（不应超过）构件断面最小边长的 1/4、（不应超过）素混凝土板厚的 1/2。对少筋或无筋混凝土结构，应选用较大的粗集料粒径。（记忆：分母 234，分子单边为 1，双边为 2）施工中，宜将粗集料按粒径分成下列几种粒径组合：当最大粒径为 40mm 时，分成 D20、D40两级（钢筋混凝土的集配）。当最大粒径为 80mm 时，分成 D20、D40、D80三级（2015(1)考点）。(三级配，38 配，混凝土坝的集配)当最大粒径为 150(120)mm 时，分成 D20、D40、D80、D120四级。一级配包含最小一级（D20一级）的集料（2021(2B)-E 考点）。例题：2015(1)-22.大坝混凝土粗集料最大粒径为 80mm 时，施工中粒径组合分级宜包括（）。A.D10B.D20C.D40D.D80E.D120答案：BCD解析：施工中，宜将粗集料按粒径分成下列几种粒径组合：当最大粒径为 80mm 时，分成 D20、D40、D80三级。（7）混凝土的外加剂（第 7 条/共 9 条）注：天一文化专有版权，未经许可不可转发或复印传播分为四类：（模拟题）(1)改善混凝土和易性的外加剂，包括减水剂、引气剂、泵送剂等。(2)调节混凝土凝结时间、硬化性能的外加剂，包括速凝剂、早强剂、缓凝剂。(3)改善混凝土耐久性的外加剂，包括引气剂、防水剂、阻锈剂、养护剂等。(4)改善混凝土其他性能的外加剂，包括膨胀剂、防冻剂、防水剂和泵送剂等。（8）粉煤灰（第 8 条/共 9 条）拌制混凝土和砂浆用粉煤灰分为等级：级（最好）、级（使用最多）、级。级粉煤灰含量更多。（9）混凝土施工质量控制（第 9 条/共 9 条）的质量检测和控制。（施工前，拌合前）除设计或合同另有要求外（下同），原材料的检测项目和抽样频次等见表。（见下页 PPT）（接上页 PPT）原材料的检测项目和抽样频次等一览表材料名称检测项目抽样频次检测目的控制标准水泥强度、凝结时间、安定性、稠度、细度国家标准-快速检定强度等级水泥活性-混合材料细度、需水量比、烧失量、密度、强度比活性、均匀性-砂表面含水率调整加水量、配合比0.5%细度模数调整配合比、筛分厂生产控制0.2%含泥量筛分厂生产控制石表面含水率调整加水量含泥量筛分厂生产控制超逊径调整配合比、筛分厂生产控制外加剂有效物含量或密度调整加入量混凝土质量的检测和控制。（分两步控制）第一步（施工前，拌合前）：检查原材料的（注意，不要再检测原材料质量了，因为前面已经检查过了）注：天一文化专有版权，未经许可不可转发或复印传播水泥、砂、石和混合材料重量计，水和外加剂重量折算成体积计。称量误差不超过（2018(2)、2022(2B)考点）。混凝土材料称重允许偏差表材料名称允许偏差水泥、混合材料（重量计）1%砂、石（重量计）2%水、外加剂溶液（折算成体积）1%例题：2018(2)-6.水工混凝土配料中，砂的称量允许偏差为（）%。A.1.0B.1.5C.2.0D.2.5答案：C解析：集料（骨料）的称量允许偏差为2.0%。记忆：狄更斯的小说，雾都孤儿第二步（施工前，拌合后），检查拌合好的混凝土重点是出拌合机后的混凝土质量，同时也制成一定数量（凝固后的混凝土试件）进行强度检测。混凝土检测项目和抽样频次一览表检测项目检测名称取样地点抽样频次检测目的新拌合混凝土坍落度拌合机口检测和易性水胶比控制强度含气量调整剂量湿度冬夏施工及温度控制硬化混凝土抗压强度（28d 为主，适量 7d、90d）拌合机口检验强度及混凝土生产控制水平浇筑过程中的混凝土检测和控制（施工中）仓面应进行混凝土坍落度检测，每班至少 2 次，根据结果调整出机口坍落度。检查已浇筑混凝土是否初凝。检测混凝土温度，尤其是温控严格要求的部位。硬化混凝土的检测。（施工后）（2010(1)类似考点）硬化后的混凝土是否符合设计标准，可采取以下检查：物理方法（超声波、射线、红外线）检测裂缝、孔隙和弹模系数（=ES）等（2017(1)考点）。注：天一文化专有版权，未经许可不可转发或复印传播钻孔压水，并对芯样进行抗压、抗拉、抗渗等各种试验（主要是检查防渗）。钻孔取样，对芯样加工后进行试验。由埋设在水工建筑物内的仪器（温度计、测缝计、渗压计、应力应变计、钢筋计等）观测建筑物各种性状的变化。砼终检测：（2024 版教材，P37+78+124+124，混乱）例题 1：2010(1)-23（改编）.混凝土坝施工质量检查和监测的方法包括（）。A.物理监测B.化学监测C.钻孔压水D.钻孔取样E.埋设仪器答案：ACDE解析：见上页 PPT。例题 2：2017(1)-9.下列混凝土坝施工质量检测方法中，属于物理监测的是（）。A.钻孔压水试验B.红外线仪表监测C.钻孔取样试验D.在混凝土中埋设应力应变计监测答案：B解析：硬化后的混凝土是否符合设计标准，可采取以下检查：物理方法（超声波、射线、红外线）检测裂缝、孔隙和弹模系数等。混凝土施工质量评定。（施工后的表彰会）混凝土施工质量主要反映在抗压、抗拉、抗冻、抗渗等指标以及外观质量上。由于各项指标之间均有一定的联系，抗压指标在工地比较容易测定，所以评定混凝土施工质量一般统一以抗压强度为主要指标。混凝土施工质量评定的标准主要有两个：一是设计强度是否有足够的保证率（其实就是合格率）；二是强度的均匀性是否良好。（2012(2)、2018(1)案例）注：天一文化专有版权，未经许可不可转发或复印传播
