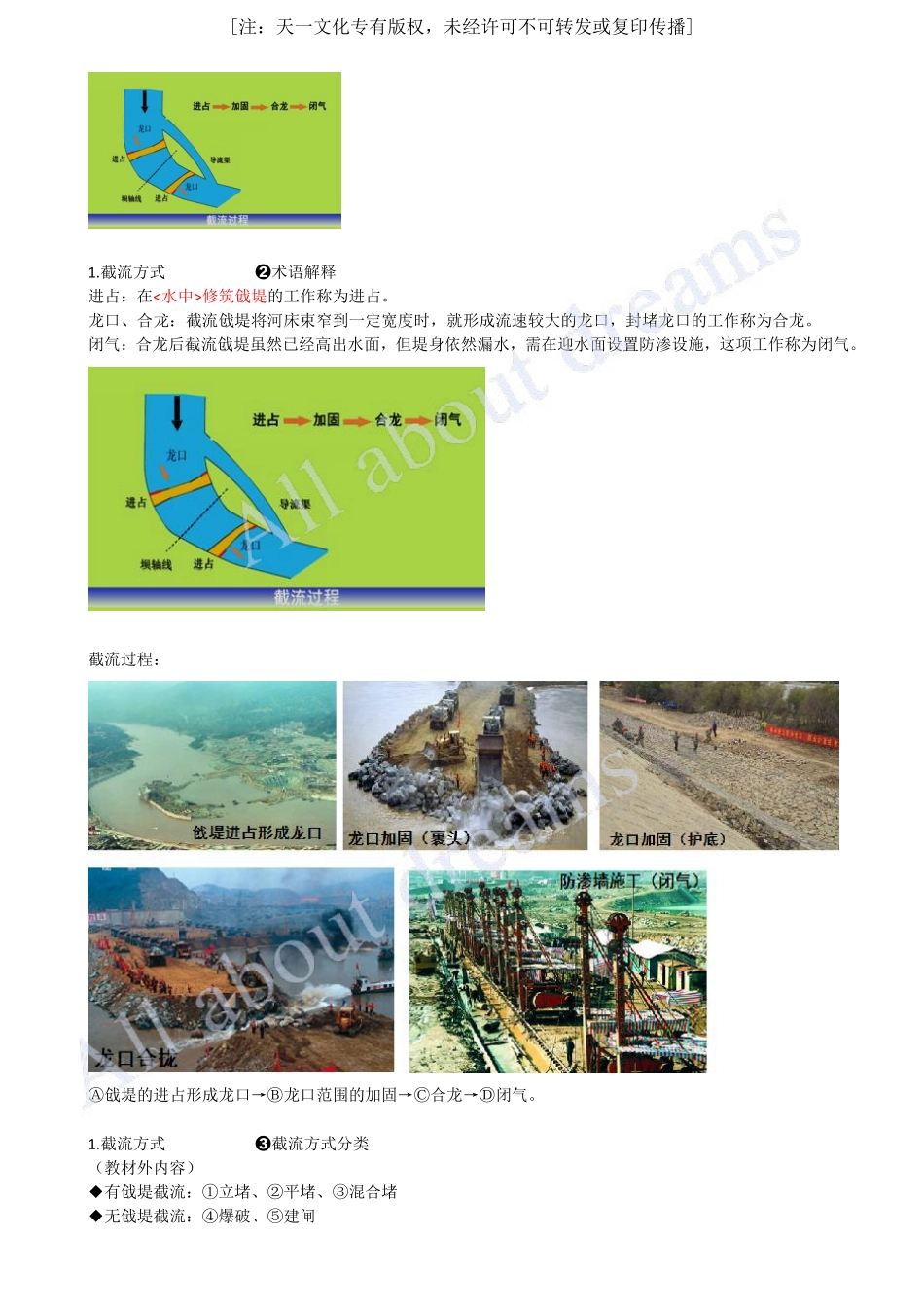

2.1.3截截流流方方法法2.1施工导流与截流2.1.1施工导流标准（）2.1.2施工导流方式（）2.1.3截流方法（）2.2导流建筑物及基坑排水2.2.1围堰的类型（）2.2.2围堰布置与设计（）2.2.3基坑排水技术（）2.2.4导流泄水建筑物（）考情分析：单选题：2006(1)，2007(1)，2012(1)，2014(1)，2017(1)；多选题：2010(1)，2021(1)；案例题：2007(1)。一、二建教材重复程度：70%。教材内容：1.截流方式2.减小截流难度的技术措施导入：1.截流方式截流定义定义，截流是指在导流泄水建筑物接近完工时，即以方式自两岸或一岸建筑截流戗堤形成龙口，并将龙口防护起来，待导流泄水建筑物完工以后，在有利时机，以最短时间将龙口堵住，截断河流。截流过程：戗堤的进占形成龙口龙口范围的加固合龙闭气等工作。本质：截流戗堤一般与围堰结合，因此，截流实际上是横向围堰的一部分。注：天一文化专有版权，未经许可不可转发或复印传播1.截流方式术语解释进占：在修筑戗堤的工作称为进占。龙口、合龙：截流戗堤将河床束窄到一定宽度时，就形成流速较大的龙口，封堵龙口的工作称为合龙。闭气：合龙后截流戗堤虽然已经高出水面，但堤身依然漏水，需在迎水面设置防渗设施，这项工作称为闭气。截流过程：戗堤的进占形成龙口龙口范围的加固合龙闭气。1.截流方式截流方式分类（教材外内容）有戗堤截流：立堵、平堵、混合堵无戗堤截流：爆破、建闸注：天一文化专有版权，未经许可不可转发或复印传播1.截流方式方式选择截流多采用，宜优先采用截流方式；也可选用建造浮桥及栈桥平堵截流、定向爆破、建闸等其他截流方式。其中和截流分别如图所示。平堵法截流（a）立面图；（b）横断面图立堵法截流1截流戗堤；2龙口；(a)双向进占；(b)单向进占3覆盖层；4浮桥；5截流体1截流戗堤；2龙口1.截流方式平堵、立堵示意图混合堵是采用立堵与平堵相结合的方法，有立平堵和平立堵两种。（1）立平堵。先立堵、后架桥平堵的方式。（2）平立堵对于软基河床，单纯立堵易造成河床冲刷，往往采用先平抛护再立堵合龙的方案。此时，平抛多利用驳船进行。1.截流方式单戗、多戗选择（1）截流落差不超过（即小于）4m 时，宜选择单戗立堵截流。（2）截流流量大且落差大于 4m 时，宜选择双戗、多戗立堵截流。1.截流方式截流水力学计算截流水力学计算应确定截流过程中的落差、单宽流量、单宽能量、流速等水力学参数及其变化规律，（通过以上计算结果从而）截流抛投材料的尺寸和重量。（模拟题）注：天一文化专有版权，未经许可不可转发或复印传播例题：（模拟题）截流水力学计算应确定（）等水力学参数及其变化规律，确定截流抛投材料的尺寸和重量。A.截流过程中的落差B.单宽流量C.单宽能量D.流速E.截流难度答案：ABCD解析：截流水力学计算应确定截流过程中的落差、单宽流量、单宽能量、流速等水力学参数及其变化规律，（通过以上计算结果从而）截流抛投材料的尺寸和重量。2.减小截流难度的技术措施截流工程的难易程度取决于河道流量、泄水条件、龙口的落差、流速、地形地质条件、材料供应情况及施工方法、施工设备等因素。主要技术措施：（1）加大分流量，改善分流条件；（2）改善龙口水力条件；（3）增大抛投料的稳定性；（4）减少块料流失，加大截流施工强度；（5）合理选择截流时段等。2.减小截流难度的技术措施1）加大分流量，改善分流条件（1）合理确定导流建筑物尺寸、断面形式和底高程。（2）确保泄水建筑物上下游引渠开挖和上下游围堰拆除的质量（关键环节）。（3）在永久泄水建筑物泄流能力不足时，可以专门修建截流分水闸或其他形式泄水道帮助分流，待截流完成后，借助于闸门封堵泄水闸，最后完成截流任务。（4）增大截流建筑物的泄水能力。（即马路修宽点或者多修点马路）2.减小截流难度的技术措施2）改善龙口水力条件（1）双戗截流；（2）三戗截流；（3）宽戗截流；（4）平抛垫底。（2010(1)、2021(1)考点）例题：2010(1)-22.土坝截流施工中，改善龙口水力条件的措施包括（）。A.定向爆破B.双戗截流C.三戗截流D.宽戗截流E.平抛垫底注：天一文化专有版权，未经许可不可转发或复印传播答案：BCDE（本题也是 2021(1)选择题）解析：减小截流难度的技术措施中，改善龙口水力条件有：(1)双戗截流；(2)三戗截流；(3)宽戗截流；(4)平抛垫底。2.减小截流难度的技术措施3）增大抛投料稳定性增大抛投料的稳定性，减少块料流失采用特大块石、葡萄串石、钢构架石笼、混凝土块体（包括四面体、六面体、四脚体、构架）等。也可在龙口下游设置拦石坎。2.减小截流难度的技术措施4）加大截流施工强度可减少龙口的流量和落差，减少抛投料损失；加大材料供应量、改进施工方法、增加施工设备投入等。2.减小截流难度的技术措施5）合理选择截流时段对航运影响小时段、避开流冰期、尽量提前。小结：一看尽长安花0.截流过程（排序）【案例】【07、11、14】1.截流方式（无戗堤归类）【06、07、12】1.截流方式（有戗堤归类）【17、23A】1.截流方式（有戗堤细节）【14、13、14、15、20】2.减小截流难度的技术措施【10、21】注：天一文化专有版权，未经许可不可转发或复印传播
