±800kV输电线路带电检修作业安全防护研究.pdf

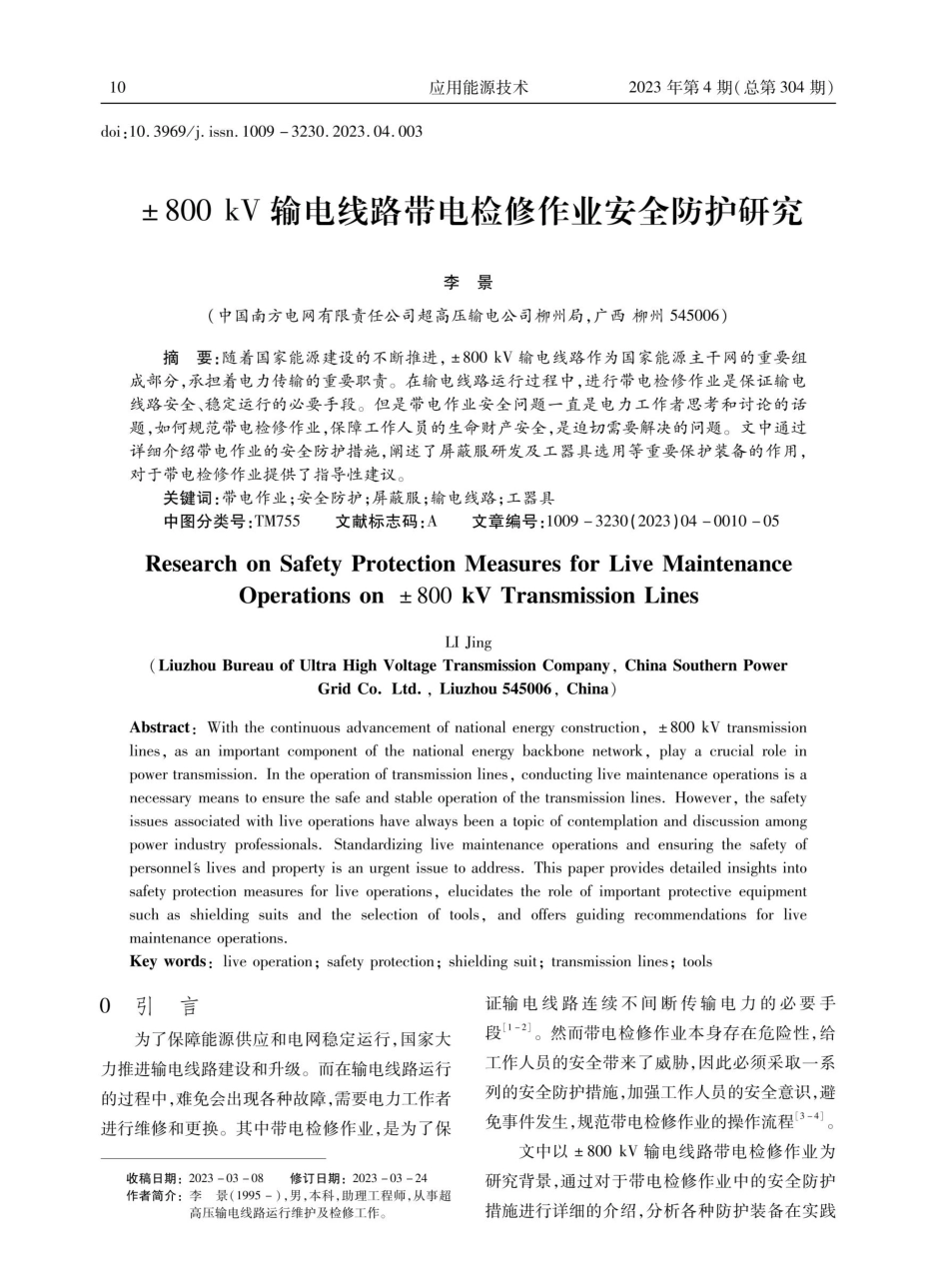

10doi:10.3969/j.issn.1009-3230.2023.04.003应用能源技术2023年第4 期（总第3 0 4 期）800kV输电线路带电检修作业安全防护研究李景（中国南方电网有限责任公司超高压输电公司柳州局，广西柳州54 50 0 6）摘要：随着国家能源建设的不断推进，8 0 0 kV输电线路作为国家能源主干网的重要组成部分，承担着电力传输的重要职责。在输电线路运行过程中，进行带电检修作业是保证输电线路安全、稳定运行的必要手段。但是带电作业安全问题一直是电力工作者思考和讨论的话题，如何规范带电检修作业，保障工作人员的生命财产安全，是迫切需要解决的问题。文中通过详细介绍带电作业的安全防护措施，阐述了屏蔽服研发及工器具选用等重要保护装备的作用，对于带电检修作业提供了指导性建议。关键词：带电作业；安全防护；屏蔽服；输电线路；工器具中图分类号:TM755Research on Safety Protection Measures for Live MaintenanceOperations on 800 kV Transmission Lines(Liuzhou Bureau of Ultra High Voltage Transmission Company,China Southern PowerGrid Co.Ltd.,Liuzhou 545006,China)Abstract:With the continuous advancement of national energy construction,800 kV transmissionlines,as an important component of the national energy backbone network,play a crucial role inpower transmission.In the operation of transmission lines,conducting live maintenance operations is anecessary means to ensure the safe and stable operation of the transmission lines.However,the safetyissues associated with live operations have always been a topic of contemplation and discussion amongpower industry professionals.Standardizing live maintenance operations and ensuring the safety ofpersonnels lives and property is an urgent issue to address.This paper provides detailed insights intosafety protection measures for live operations,elucidates the role of important protective equipmentsuch as shielding suits and the selection of tools,and offers guiding recommendations for livemaintenance operations.Key words:live operation;safety protection;shielding suit;transmission lines;tools0引言为了保障能源供应和电网稳定运行，国家大力推进输电线路建设和升级。而在输电线路运行的过程中,难免会出现各种故障,需要电力工作者进行维修和更换。其中带电检修作业，是为了保收稿日期：2 0 2 3-0 3-0 8 修订日期：2 0 2 3-0 3-2 4作者简介：李景（1995），男，本科，助理工程师,从事超高压输电线路运行维护及检修工作。文献标志码：ALI Jing证输电线路连续不间断传输电力的必要手段1-2 。然而带电检修作业本身存在危险性，给工作人员的安全带来了威胁,因此必须采取一系列的安全防护措施，加强工作人员的安全意识，避免事件发生，规范带电检修作业的操作流程3-4 。文中以8 0 0 kV输电线路带电检修作业为研究背景，通过对于带电检修作业中的安全防护措施进行详细的介绍，分析各种防护装备在实践文章编号：10 0 9-3 2 3 0(2 0 2 3)0 4-0 0 10-0 52023年第4 期（总第3 0 4 期）中的作用，总结出一套较为完整的带电检修作业操作规范,从而在保障工人生命安全的同时,提高输电线路带电检修作业效率,降低作业成本。为今后电力工作制定更加完善的安全防护计划提供重要的参考依据。1800kV输电线路带电检修作业的危险分析800kV输电线路带电检修作业的危险主要来自于以下几个方面：(1)高电压危险：由于输电线路电压高达800kV,所以带电检修作业人员需要穿戴防护服、佩戴绝缘手套、穿戴绝缘鞋等安全防护装备，以防止电击事故的发生。(2)设备故障危险：输电线路设备可能存在各种故障,如绝缘失效、氧化腐蚀、接地故障等,这些故障会对带电检修作业人员的安全造成威胁。(3）环境危险：带电检修作业通常在室外进行，可能受到气象条件的影响,如大风、暴雨、雷击等，这些环境因素可能会对带电检修作业人员的安全造成危害。（4）人员操作危险：带电检修作业需要进行复杂的操作，如使用带电工具、悬挂绝缘工具、连接带电装置等，如果人员操作不当可能会引发事故。总之，在进行带电检修作业之前，需要进行全面的危险分析，包括对设备、环境、人员等方面的危险进行识别和评估，制定相应的安全防护措施和应急预案，确保带电检修作业的安全性5。同时，需要对作业人员进行专业的培训和考核,增强其安全意识和应急处置能力，确保作业人员能够熟练掌握带电检修技能，做到安全作业。2带电检修作业安全防护措施2.1带电检修作业操作流程带电检修作业操作流程是带电作业的重要组成部分。在操作流程中,规范的操作步骤可以确保带电检修作业的安全性，提高作业效率，降低作应用能源技术业成本6-7 。带电检修作业操作流程的组成带电检修作业操作流程的组成包括但不限于以下内容：作业前确认：由检修班组长根据检修计划、作业票、变电站图等资料确认现场条件符合要求，车辆、设备、工器具等有无问题,并指派作业人员。作业准备：由作业人员对于所需要使用的安全防护装备等进行准备，并在现场进行安全检查。验电确认：由验电员进行电场强度检测,并确认安全范围。平台搭设：在符合安全标准和规范的情况下，搭设带电工作平台，并认真检查平台的安全性。带电作业：在保证安全的前提下，根据具体的要求进行带电作业，实施各项检修、维修、更换等操作。清场交回：带电检修作业完成后，对现场进行彻底清理，并填写相关作业检查报告，确认安全交回。2.2：800kV输电线路带电检修作业人员体表场强度检测分析（1)地电位作业位置时，人员体表的场强小，在塔身构架内时人员体表场强不大于10 kV/m,在塔身构架外人员体表场强最大为50 6 0 kV/m，小于2 4 0 kV/m的电场感知水平。(2)使用塔上吊篮法进人等电位时，进人过程中吊篮内的场强小于2 4 0 kV/m的电场感知水平，而当吊篮靠近导线一定距离后（约距离等电位3 m），伸出吊篮外人体的关节部位表面场强将大于2 4 0 kV/m的电场感知水平。(3）当作业人员到达等电位后，处于分裂导线内的身体部位场强约为2 0 4 0 kV/m，伸出分裂导线外的身体部位表面场强的最大值超过500kV/m,超出了2 4 0 kV/m的电场感知水平。而杆塔构架对等电位人员体表的电场分布影响不明显。文中采用三维有限元计算方法分析8 0 0 kV输电线路带电检修作业人员体表场强度检测，选1112取8 0 0 kV输电线路带电检修作业人员4 个典型位置如图1所示。位置1为地点位，与导线处于同一水平面的塔身处；位置2 为地点位，导线正应用能源技术上方的横担处；位置为3 中间电位，进入过程中距离导线约3 m处；位置4 和5为等电位。2023年第4 期（总第3 0 4 期）3图1作业人员进入8 0 0 kV高压输电线路作业图作业人员进入8 0 0 kV高压输电线路等电位后,并对典型作业位置人员体表合成电场强度进行现场测量，其测量结果见表1。表1800kV高压输电线路作业位置人员体表合成电场强度测量结果测量结果/测量位置kVcm=1塔身内0.040位置1塔身外塔身内位置2塔身外头顶胸前位置3手部脚尖头顶胸前位置4手部脚下头顶胸前位置5手部脚下通过表1可知：在8 0 0 kV高压线路上等电位人员分裂导线外的头顶与手部场强远远低于1600kV/m，分裂导线内场强仅为2 0 kV/m40kV/m,等电位作业人员体表的场强值明显较小。高压线路等电位人员尖端部位（畸变场)场强较小的原因主要是由于线路的电晕造成。2.3带电作业屏蔽服研发屏蔽服是保障电网工作者人身安全的重要保护装备之一,它能够起到高效的电磁屏蔽作用,有位置说明效地阻挡有害的高压电场，保护工作人员的安地电位位置全8 。屏蔽服的材料和制作工艺直接关系到其0.260防护作用，目前市面上主要有铅丝屏蔽服和铝泡0.060地电位位置0.4841.3200.9622.4151.5004.0420.3915.2901.4534.0060.3775.6032.504屏蔽服两种。其中铝泡屏蔽服具有更好的柔韧性和透气性,同样也有较为优秀的电磁屏蔽性能,具人员处于吊篮中，距离有更为广泛的适用范围。等电位约2.5m，手部伸出吊篮外处于分裂导线外处于分裂导线内处于分裂导线外脚踩在分裂导线上处于分裂导线外处于分裂导线内处于分裂导线外脚踩在分裂导线上文中所研发的屏蔽服采用连体式结构如图2所示,并用导电材料和阻燃纤维编织而成的网状屏蔽面罩，以减少裸露的体表面积。图2 连体式屏蔽服2023年第4 期（总第3 0 4 期）在分析8 0 0 kV直流特高压线路带电安全防护对象的基础上,针对合成场重点防护对象,文中对屏蔽服等高压线路带电作业安全防护用具进行了系统性的分析与验证,结构与主要技术参数见表2。表2项目交流电场屏蔽效率/dB衣料电阻/Q衣料熔断电流/A耐燃碳长/mm耐燃烧坏面积/cm金属网屏蔽面纱屏蔽效率/dB鞋子电阻/2整套屏蔽服电阻/Q2.4带电作业工器具选用文中在屏蔽服研发的基础上对8 0 0 kV特高压线路带电作业工器具选用进行了研究。带电作业中的工器具，主要包括绝缘手套、绝缘棒、绝缘板等。(1)绝缘手套绝缘手套是带电检修作业中必不可少的安全防护工具之一，主要作用是保障工作人员的手部安全,防止触电事故的发生。绝缘手套的防护等级主要按照耐压性能的高低分为0 级、1级、2 级、3级和4 级，对应的耐压极限分别为1、7.5、17、26.5和3 6 kV。在选择绝缘手套时，应根据所需带电检修作业的具体要求，选取符合要求的防护等级的绝缘手套。(2)绝缘棒绝缘棒是带电作业中承担重要防护作用的安全工具，主要的作用是保障工人的带电安全，防止触电事故的发生。绝缘棒的作用不仅是隔离电场,防范漏电风险，同时也可以提高工人对于现场操作的灵活度。绝缘棒也存在着防护等级的分类，根据所需防护等级不同，具有不同的耐压极限。应用能源技术(3)绝缘板绝缘板作为带电检修作业中的辅助工具之一,在现场作业中起到了隔离电气安全距离、保护现场人员和设备的作用。绝缘板一般分为硅胶绝缘板和玻璃纤维绝缘板两类,其耐压等级和大小屏蔽服主要技术参数以及形状均按照实际的使用要求而定。规定值测量值4069.45511.63007210016.820.55002984018.6133现场安全评估和控制在输电线路带电检修作业中,现场的安全评估和控制是保障工作人员安全的关键措施之一，它涉及现场环境以及材料设备的安全状态等多个方面。在对现场安全进行评估和控制时，应该根据具体作业的要求进行，例如检查输电线路的外表面状况、对绝缘距离进行测量以及对附近的场景周边情况进行评估等。根据实际情况进行全面评估,预防安全事故发生。8 0 0 kV输电线路带电检修现场安全评估和控制需要涉及以下几个方面：(1)现场安全评估：在进行带电检修前,需要对现场进行全面的安全评估，包括地形地貌、气象条件、环境温度、设备状态、人员素质等方面的考虑，以确保带电检修的安全性。(2)安全防护措施：在进行带电检修时，需要采取多种安全防护措施，例如戴好防护服、佩戴绝缘手套、穿戴绝缘鞋、使用带电工具等，以保证带电作业的安全性。(3)现场应急预案：在进行带电检修时，需要制定详细的现场应急预案，包括现场事故的处理、紧急救援措施、人员疏散、设备保护等方面的考虑，以应对可能发生的突发情况。(4)带电检修人员的培训和考核：带电检修人员需要经过专业的培训和考核，了解相关安全规范和操作规程,确保能够熟练掌握带电检修技能，具备安全意识和应急处置能力。(5)现场监测和控制：在进行带电检修时，需要进行全程监测和控制，包括设备运行状态、电气参数、环境温度、人员安全等方面的检测和控制，以确保带电检修的安全性。14（6)提高管理水平：需要加强对带电检修过程的管理，包括现场作业人员的监督和管理、设备维护保养管理等，以确保带电检修的顺利进行和安全完成。综上所述，进行8 0 0 kV输电线路带电检修现场安全评估和控制需要从多个方面进行综合考虑和措施制定，确保带电检修的安全和顺利进行。4带电检修作业风险预防控制策略在带电作业中,清晰明确的风险预防控制策略是保障工作人员安全的重要措施之一。带电检修作业中,风险预防控制策略主要包括以下方面：（1)精心组织：根据实际的情况,对于每个作业环节进行详细的组织与计划,并针对不同的环节与个别操作进行主管安排，并且同步制定应急预案。(2)人员培训：在带电检修作业中,安全防护工作的重要性不言而喻。因此,在实施带电检修作业之前,要采取适宜的培训措施，对工作人员实行安全教育和技能培训，使其能够深刻理解安全点，增强安全意识，掌握正确的防护措施。(3)现场管理：对于整个带电检修作业的过程进行现场监管和管理，通过对现场管理计划的制定和严格的执行，落实质量及安全要求，确保作业符合安全要求和控制标准。5结束语文中详细介绍了带电检修作业中的安全防护措施，阐述了屏蔽服、工器具等重要保护装备的作用,并总结了较为完整的带电检修作业操作规范。通过对带电检修作业的实践和研究，可以得出以应用能源技术下结论：带电作业安全是不能妥协的原则，需要在各方面进行严格控制和管理,加强工人的安全意识和培训。屏蔽服、绝缘棒、绝缘手套等安全防护装备是保障工作人员安全的必要手段，对于带电检修作业发挥了重要作用。带电作业时，必须对现场环境进行合理评估和控制，确保环境安全无隐患。在带电检修作业中，应严格按照作业规范和步骤进行，确保作业的安全性和高效性。因此,在带电检修作业中应该注意以上问题，并加以妥善解决，从而更好地保障工作人员的安全和作业效率。参考文献1龚劲松，吕涛.配电线路带电检修技术探讨J.黑龙江科学,2 0 2 1,12(4):10 4-10 5.2马斯维，靳函通，输电线路无人机全自主巡检方案J.流体测量与控制,2 0 2 3,4(3):4 9-52.3赵广平.浅议输电线路带电检修作业J.中国电力教育,2 0 14(3 1):91-92.4杨惠健，岑耀明.探讨配网检修中综合不停电作业法的应用J.数字通信世界,2 0 2 0(3）：16 9.5潘俊文，罗日成，潘茜雯.8 0 0 kV输电线路带电作业电场仿真分析J高压电器,2 0 17,53（11）：197-202.6郭春江.输变电线路施工过程中的质量控制研究J.流体测量与控制,2 0 2 3,4(2):8 5-8 8.7章自胜，周程，黄静.8 0 0 kV特高压直流输电线路带电作业工器具研制及应用效果分析J.科技创新与应用,2 0 19(3 5）：17 9-18 0.8侯琳，徐炎炎，樊争科，等.带电作业屏蔽服织物的发展现状与趋势J.合成纤维,2 0 2 2,51（3）：2 9-34.2023年第4 期（总第3 0 4 期）
