2009年江苏大学机械原理考研试题.pdf

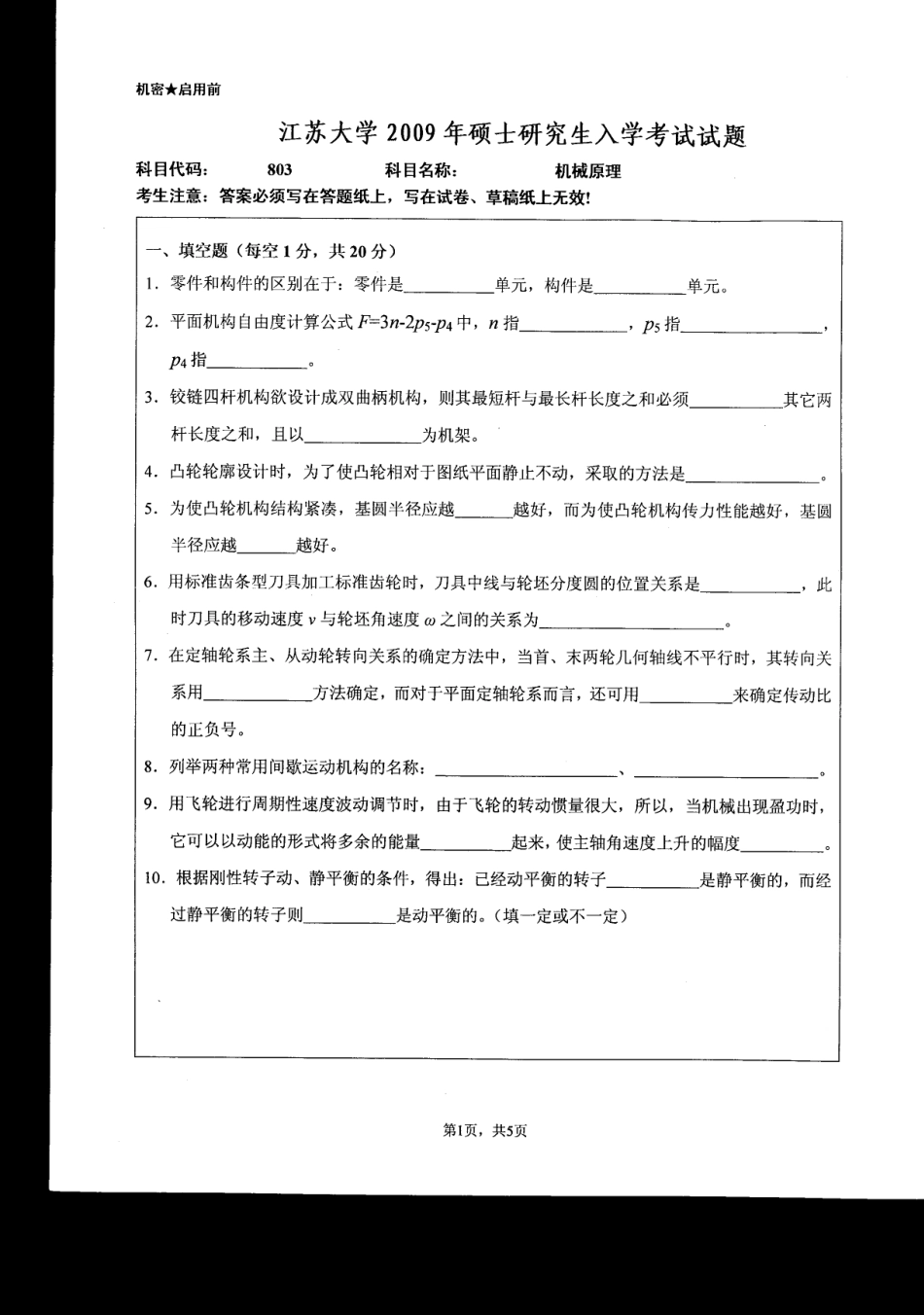

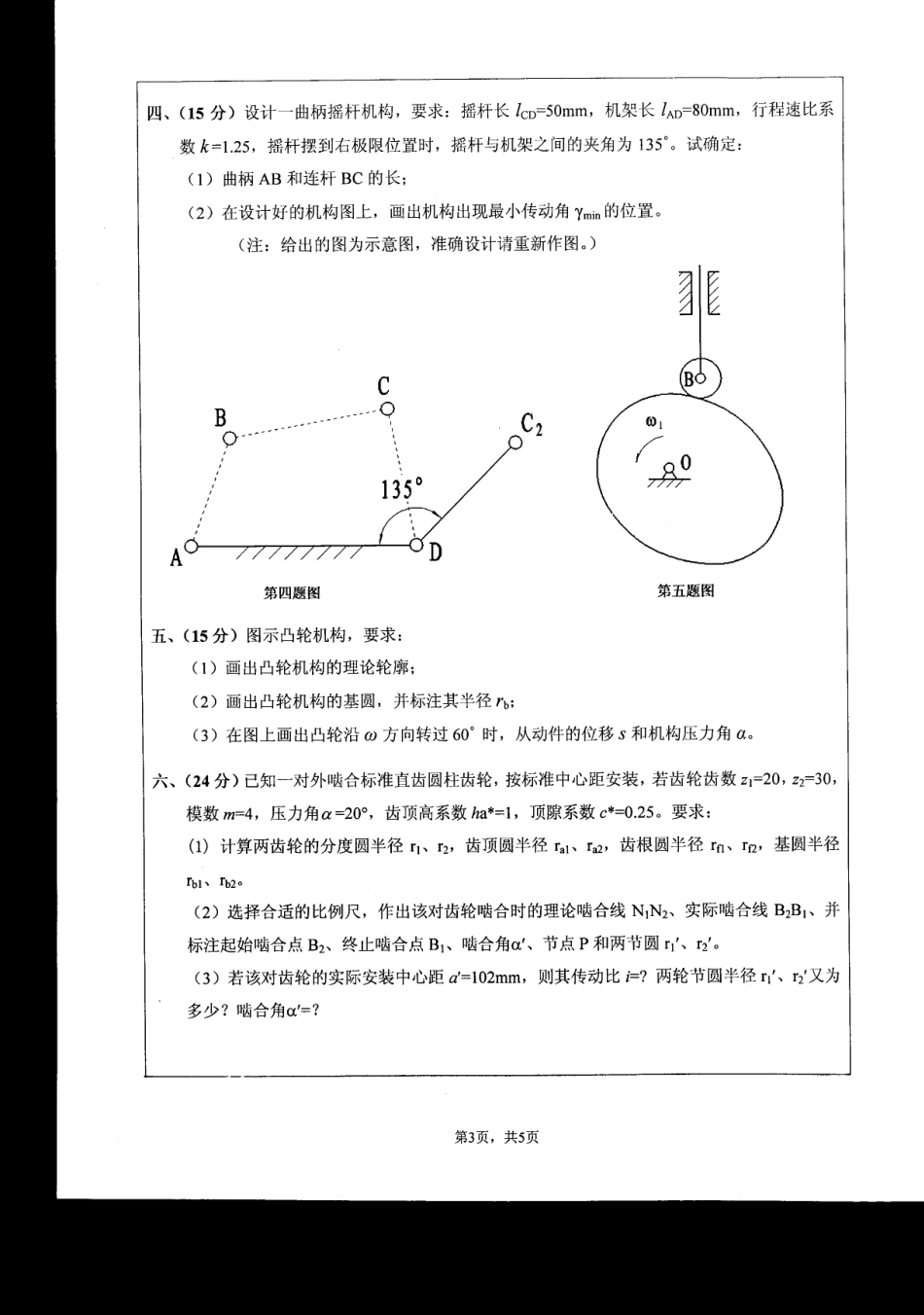

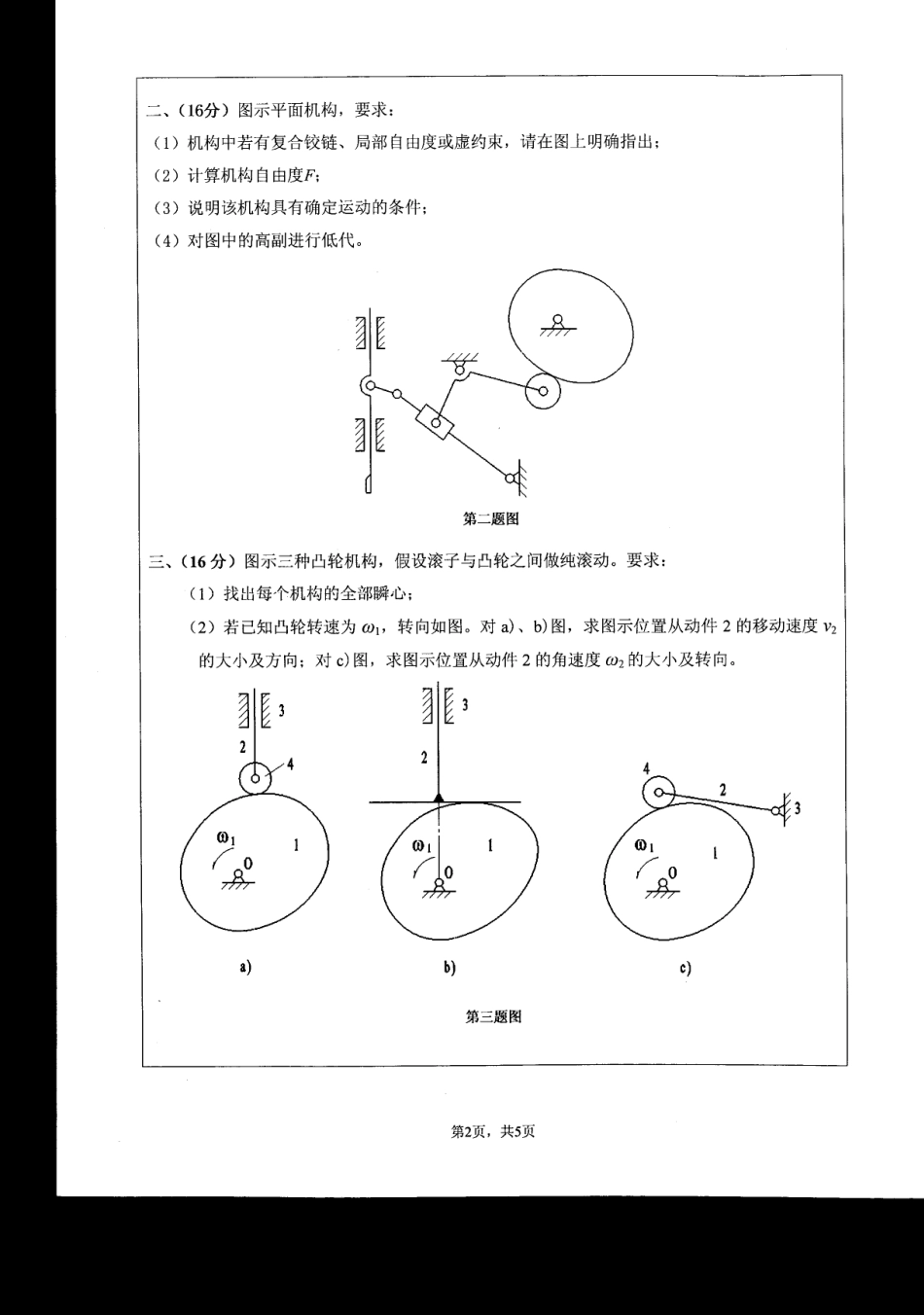

机密启用前江苏大学2009年硕士研究生入学考试试题科目代码：803科目名称：机械原理考生注意：答案必须写在答题纸上，写在试卷、草稿纸上无效！一、填空题（每空1分，共20分）1.零件和构件的区别在于：零件是单元，构件是单元。2.平面机构自由度计算公式F=3n-2p5p4中，n指一P5指P4指3.铰链四杆机构欲设计成双曲柄机构，则其最短杆与最长杆长度之和必须其它两杆长度之和，且以为机架。4.凸轮轮廓设计时，为了使凸轮相对于图纸平面静止不动，采取的方法是5.为使凸轮机构结构紧凑，基圆半径应越越好，而为使凸轮机构传力性能越好，基圆半径应越越好。6.用标准齿条型刀具加工标准齿轮时，刀具中线与轮坯分度圆的位置关系是此时刀具的移动速度v与轮坯角速度之间的关系为7.在定轴轮系主、从动轮转向关系的确定方法中，当首、末两轮几何轴线不平行时，其转向关系用方法确定，而对于平面定轴轮系而言，还可用来确定传动比的正负号。8。列举两种常用间歇运动机构的名称：9.用飞轮进行周期性速度波动调节时，由于飞轮的转动惯量很大，所以，当机械出现盈功时，它可以以动能的形式将多余的能量起来，使主轴角速度上升的幅度10.根据刚性转子动、静平衡的条件，得出：已经动平衡的转子是静平衡的，而经过静平衡的转子则是动平衡的。（填一定或不一定）第1页，共5页四、(15分)设计一曲柄摇杆机构，要求：摇杆长lcD=50mm,机架长1aD=80mm,行程速比系数k=125,摇杆摆到右极限位置时，摇杆与机架之间的夹角为135。试确定：(1)曲柄AB和连杆BC的长；(2)在设计好的机构图上，画出机构出现最小传动角Ymn的位置。(注：给出的图为示意图，准确设计请重新作图。)CBBQ1350第四题图第五题图五、(15分)图示凸轮机构，要求：(1)画出凸轮机构的理论轮廓：(2)画出凸轮机构的基圆，并标注其半径：(3)在图上画出凸轮沿0方向转过60时，从动件的位移s和机构压力角。六、(24分)已知一对外啮合标准直齿圆柱齿轮，按标准中心距安装，若齿轮齿数21=20,22=30，模数m=4,压力角a=20，齿顶高系数ha*=1,顶隙系数c*=0.25。要求：(1)计算两齿轮的分度圆半径r、2,齿顶圆半径ra1、2,齿根圆半径rn、,基圆半径rb1、rb2o(2)选择合适的比例尺，作出该对齿轮啮合时的理论啮合线NN2、实际啮合线BB1、并标注起始啮合点B2、终止啮合点B1、啮合角ac、节点P和两节圆r、2。(3)若该对齿轮的实际安装中心距a=l02mm,则其传动比=？两轮节圆半径r、r2又为多少？啮合角a=?第3页，共5页七、(16分)图示轮系中，各轮均为标准齿轮，已知各轮齿数为：2=20，z2=30,z=40,24=80,z5=2（左旋)，26-50：若n=1440rmin,转向如图。求：蜗轮6的转速和转向。H21ILA5Ki7777A777品6第七题图八、(16分)某机械系统中，取其主轴为等效构件，主轴平均转速为nm=1000r/min,等效阻力矩M(p)如图所示，设等效驱动力矩M:为常数，且除飞轮以外的其它构件转动惯量均可略去不计。当要求运动不均匀系数不超过0.02时，试求：(1)等效驱动力矩Ma的值；(2)主轴的最大转速nmax、最小转速nmin及其它们出现的位置；(3)安装在主轴上的飞轮转动惯量J。M(Nm)Mr()1008040201.523.54第八题图第4页，共5页
