2008年浙江工业大学807机械原理考研试题.pdf

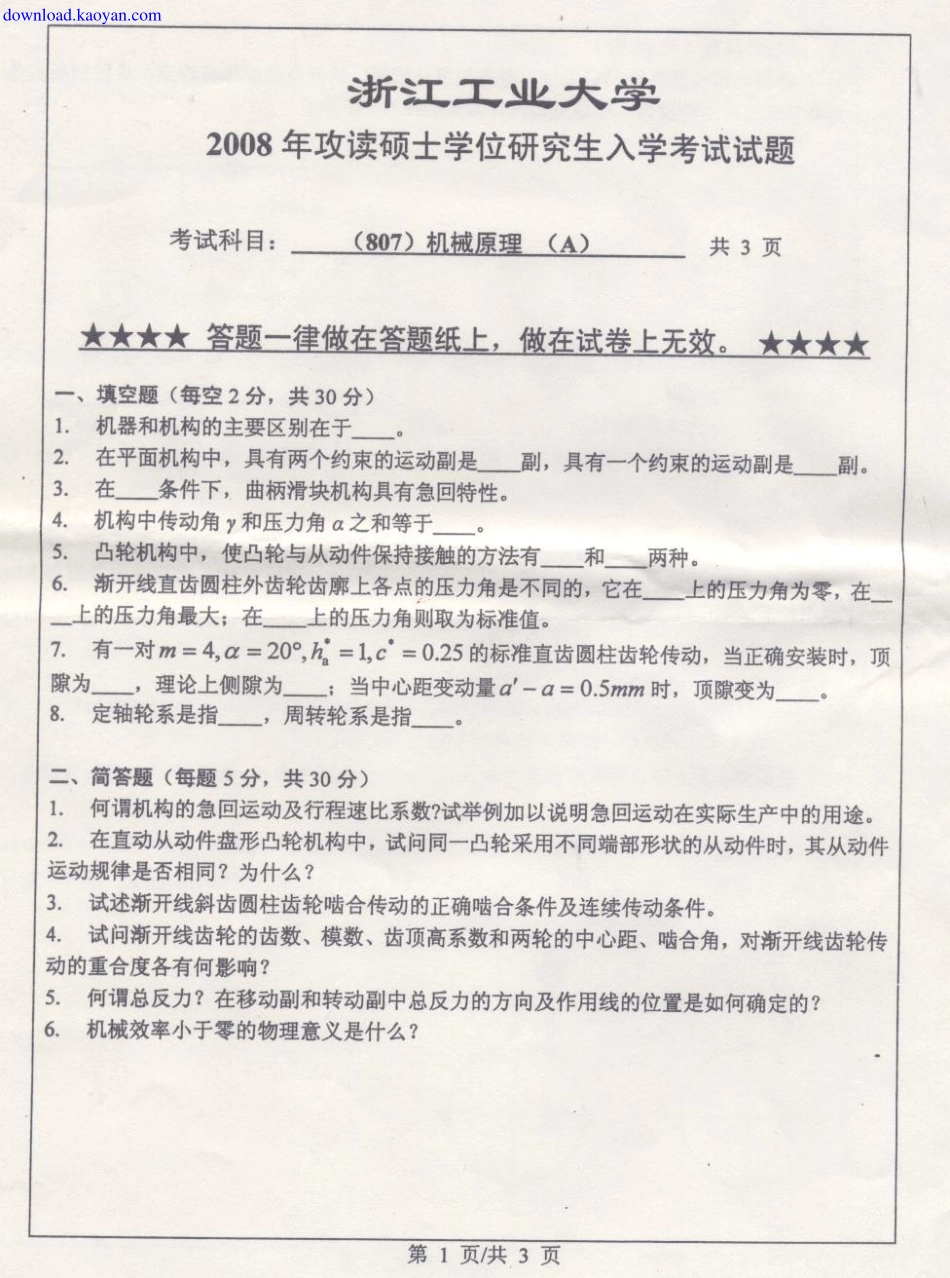

浙江工业大学2008年攻读硕士学位研究生入学考试试题考试科目：(807)机械原理(A)共3页答题一律做在答题纸上，做在试卷上无效。一、填空题（每空2分，共30分）1.机器和机构的主要区别在于。2.在平面机构中，具有两个约束的运动副是副，具有一个约束的运动副是副。3.在条件下，曲柄滑块机构具有急回特性。4.机构中传动角y和压力角a之和等于5.凸轮机构中，使凸轮与从动件保持接触的方法有和两种。6.渐开线直齿圆柱外齿轮齿廓上各点的压力角是不同的，它在一上的压力角为零，在一上的压力角最大；在一上的压力角则取为标准值。7.有一对m=4,=20，h=1,c=0.25的标准直齿圆柱齿轮传动，当正确安装时，顶隙为，理论上侧隙为；当中心距变动量d-a=0.5mm时，顶隙变为8.定轴轮系是指，周转轮系是指。二、简答题（每题5分，共30分）1.何谓机构的急回运动及行程速比系数？试举例加以说明急回运动在实际生产中的用途。2.在直动从动件盘形凸轮机构中，试问同一凸轮采用不同端部形状的从动件时，其从动件运动规律是否相同？为什么？3.试述渐开线斜齿圆柱齿轮啮合传动的正确啮合条件及连续传动条件。4.试问渐开线齿轮的齿数、模数、齿顶高系数和两轮的中心距、啮合角，对渐开线齿轮传动的重合度各有何影响？5.何谓总反力？在移动副和转动副中总反力的方向及作用线的位置是如何确定的？6.机械效率小于零的物理意义是什么？第1页/供3页三、分析计算题（共90分）1.计算图示惯性筛机构的自由度，并指出复合铰链、局部自由度和虚约束，最后判断其是否具有确定的运动规律（标箭头的构件为原动件）。(10分)2.图示机构的长度比例尺山0.001mmm,构件1以等角速度w=10rads顺时针方向转动。试求：(10分)(1)在图上标注出全部瞬心：(2)在此位置时构件3的角速度s的大小及方向。3.设计一偏置曲柄滑块机构，已知滑块C的冲程50mm,导路的偏距e=10mm,当曲柄AB为原动件时，滑块C行程速比系数为1.5。试用作图法求：(15分)(1)曲柄和连杆长度、c:(2)在图上标出该机构的最小传动角Yyn。4.有一对心直动尖顶从动件偏心圆凸轮机构，0为凸轮几何中心，O1为凸轮转动中心，直线ACBD,OA=2O1O,圆盘半径R=60mm。(15分)(1)根据图a及上述条件确定基圆半径ro、行程h,C点压力角ac和D点接触时的位移hD、压力角aD。(2)若偏心圆凸轮几何尺寸不变，仅将从动件由尖顶改为滚子，见图b,滚子半径r=10mm。试问上述参数。、h、ac和ho、a,有否改变？如认为没有改变需明确回答，但可不必计算数值；如有改变也需明确回答，并计算其数值。BDa)b)第2页/共3页从T图示可剪贴在版，供米生逸用。三.2.图213三.4.图BBA6AD而b)三.图BQ7777777777774
