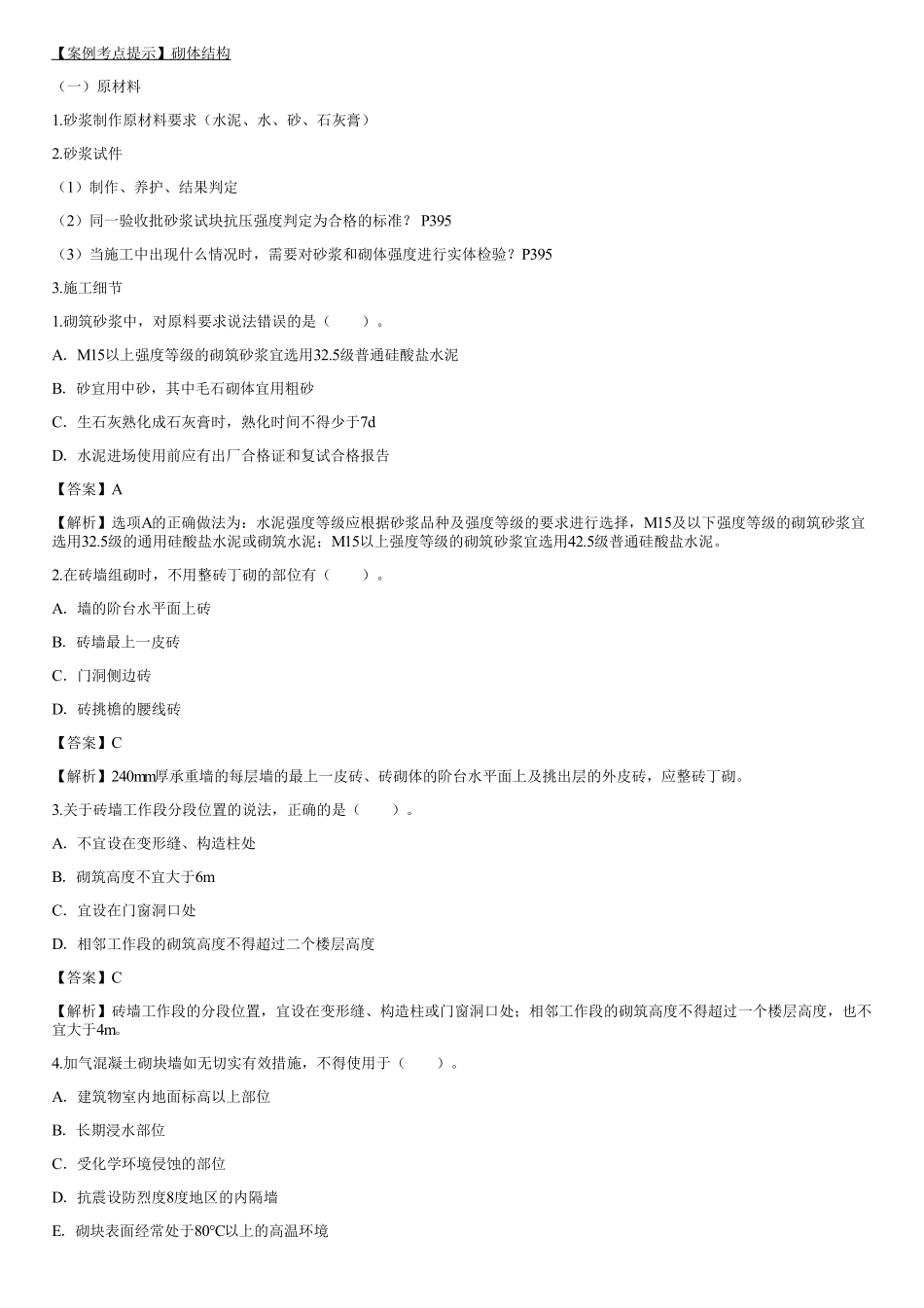

【案例考点提示】砌体结构（一）原材料1.砂浆制作原材料要求（水泥、水、砂、石灰膏）2.砂浆试件（1）制作、养护、结果判定（2）同一验收批砂浆试块抗压强度判定为合格的标准？P395（3）当施工中出现什么情况时，需要对砂浆和砌体强度进行实体检验？P3953.施工细节1.砌筑砂浆中，对原料要求说法错误的是（）。AM15以上强度等级的砌筑砂浆宜选用32.5级普通硅酸盐水泥B砂宜用中砂，其中毛石砌体宜用粗砂C生石灰熟化成石灰膏时，熟化时间不得少于7dD水泥进场使用前应有出厂合格证和复试合格报告【答案】A【解析】选项A的正确做法为：水泥强度等级应根据砂浆品种及强度等级的要求进行选择，M15及以下强度等级的砌筑砂浆宜选用32.5级的通用硅酸盐水泥或砌筑水泥；M15以上强度等级的砌筑砂浆宜选用42.5级普通硅酸盐水泥。2.在砖墙组砌时，不用整砖丁砌的部位有（）。A墙的阶台水平面上砖B砖墙最上一皮砖C门洞侧边砖D砖挑檐的腰线砖【答案】C【解析】240mm厚承重墙的每层墙的最上一皮砖、砖砌体的阶台水平面上及挑出层的外皮砖，应整砖丁砌。3.关于砖墙工作段分段位置的说法，正确的是（）。A不宜设在变形缝、构造柱处B砌筑高度不宜大于6mC宜设在门窗洞口处D相邻工作段的砌筑高度不得超过二个楼层高度【答案】C【解析】砖墙工作段的分段位置，宜设在变形缝、构造柱或门窗洞口处；相邻工作段的砌筑高度不得超过一个楼层高度，也不宜大于4m。4.加气混凝土砌块墙如无切实有效措施，不得使用于（）。A建筑物室内地面标高以上部位B长期浸水部位C受化学环境侵蚀的部位D抗震设防烈度8度地区的内隔墙E砌块表面经常处于80以上的高温环境【答案】BCE【解析】轻骨料混凝土小型空心砌块或加气混凝土砌块墙如无切实有效措施，不得用于下列部位：1)建筑物防潮层以下部位；2)长期浸水或化学侵蚀环境；3)长期处于有振动源环境的墙体；4)砌块表面经常处于80以上的高温环境。5.某新建住宅工程，建筑面积1.5万平方米，地下2层，地上11层。钢筋混凝土剪力墙结构，室内填充墙体采用蒸压加气混凝土砌块：水泥砂浆砌筑。室内卫生间采用蒸压加气混凝土砌块，水泥砂浆砌筑。室内卫生间采用聚氨酯防水涂料，水泥砂浆粘贴陶瓷饰面板。一批8钢筋进场后，施工单位及时通知见证人员到场进行取样等见证工作，见证人员核查了检测项目等有关见证内容，要求这批钢筋单独存放，待验证资料齐全，完成其它进场验证工作后才能使用。监理工程师审查“填充墙砌体施工方案”时，指出以下错误内容：砌块使用时，产品龄期不小于14d；砌筑砂浆可现场人工搅拌；砌块使用时提前2d浇水湿润；卫生间墙体底部用灰砂砖砌200mm高坎台；填充墙砌筑可通缝搭砌；填充墙与主体结构连接钢筋采用化学植筋方式，进行外观检查验收。要求改正后再报。施工单位依据施工工程量等因素，按照一个检验批不超过300m3砌体，单个楼层工程量较少时可多个楼层合并等原则，制订了填充墙砌体工程检验批计划，报监理工程师审批。【问题】1.见证检测时，什么时间通知见证人员到场见证？见证人员应核查的见证是什么？该批进场验证不齐的钢筋还需完成什么验证工作才能使用？2.逐项改正填充墙砌体施工方案中的错误之处。3.检验批划分的考虑因素有哪些？指出砌体工程检验批划分中的不妥之处，并指出正确做法。【答案】1.（1）应在取样及送检前通知见证人员。（2）见证人员应核查见证检测的检测项目、数量和比例是否满足有关规定。（3）该批进场验证不齐的钢筋还需完成复验并合格后才能使用。2.填充墙砌体施工方案中的错误之处逐项改正如下：（1）蒸压加气混凝土砌块的产品龄期不应小于28d；（2）砂浆应采用机械搅拌；（3）蒸压加气混凝土砌块采用专用砂浆或普通砂浆砌筑时，应在砌筑当天对砌块砌筑面浇水湿润；（4）卫生间墙底部宜现浇混凝土坎台，其高度应为150mm。（5）蒸压加气混凝土砌块填充墙砌筑时应上下错缝搭砌。（6）当填充墙与承重墙、柱、梁的连接钢筋采用化学植筋时，应进行实体检测。3.（1）检验批划分的考虑因素有：工程量、楼层、施工段、变形缝。（2）不妥之处：按不超过300m砌体的原则划分砌体结构工程检验批。正确做法：砌体结构工程按“不超过250m砌体划分为一个检验批”的规定进行划分。【案例考点提示】钢结构（一）原材料1.钢板进场时，应检验哪些指标？P4022.焊接材料进行应按规定抽取试件进行哪些检验？焊条外观不应有哪些缺陷？P402（二）焊接工程1.对于全熔透焊接接头中的T形、十字形、角接接头，全焊透结构应特别注意Z向撕裂问题，尤其在板厚较大的情况下，为了防止Z向层状撕裂，必须对接头处的焊缝进行补强角焊，补强焊脚尺寸有什么要求？钢板的厚度方向性能级别应根据哪些具体情况选择？P1172.外观检测和内部缺陷无损检测的时间P403（三）螺栓连接1.高强螺栓连接形式有？2.高强螺栓连接处的摩擦面处理方法有？3.高强螺栓连接的技术要求（安装环境温度、扩孔、顺序、超拧等）。4.钢柱底部螺栓孔偏移防治措施？P2345.地脚螺栓孔偏移防治措施？P234（四）单、多层钢结构的安装1.钢结构常用的焊接方法中，属于半自动焊接方法的是（）。A埋弧焊B重力焊C非熔化嘴电渣焊D熔化嘴电渣焊【答案】B【解析】2.对于全熔透焊接接头中的T形、十字形、角接接头，全焊透结构应特别注意Z向撕裂问题，尤其在板厚较大的情况下，为了防止Z向层状撕裂，必须对接头处的焊缝进行补强角焊，补强焊脚尺寸一般应大于（）(t为较厚板的板厚)和小于10mm。At/2Bt/3Ct/4Dt/5【答案】C【解析】对于全熔透焊接接头中的T形、十字形、角接接头，全焊透结构应特别注意Z向撕裂问题，尤其在板厚较大的情况下，为了防止Z向层状撕裂，必须对接头处的焊缝进行补强角焊，补强焊脚尺寸一般应大于t/4(t为较厚板的板厚)和小于10mm。3.关于高强螺栓安装的说法，正确的有（）。A应能自由穿入螺栓孔B用铁锤敲击穿入C用锉刀修整螺栓孔D用气割扩孔E扩孔的孔径不超过螺栓直径的1.2倍【答案】ACE【解析】高强度螺栓应自由穿入螺栓孔，不能穿过时，可用铰刀或锉刀修孔，不应气割扩孔；扩孔数量应征得设计单位同意，扩孔后的孔径不应超过1.2d（d为螺栓直径）。4.下列关于钢结构防火的做法中，错误的是（）。A柱间支撑的设计耐火极限应与柱相同B钢结构节点的防火保护应与被连接构件中防火保护要求最低者相同C室内隐蔽构件，宜选用膨胀型防火涂料D钢结构采用包覆柔性毡状隔热材料保护时，尤其适用于易受潮或受水的钢结构E当采用外包混疑土时，混凝土的强度等级不宜低于C25【答案】BCDE【解析】B应为：钢结构节点的防火保护应与被连接构件中防火保护要求最高者相同。C应为：室内隐蔽构件，宜选用非膨胀型防火涂料。D应为：钢结构采用包覆柔性毡状隔热材料保护时，不应用于易受潮或受水的钢结构。E应为：当采用外包混疑土时，混凝土的强度等级不宜低于C20。5.某耐火材料厂新建一钢结构单层厂房，混凝土灌注桩基础，地上部分全部为型钢构件，钢构件间的连接方式主要为高强度大六角头螺栓连接。施工过程中，发生如下事件：事件一：桩承台及预埋地脚螺栓均施工完毕，安装钢柱时发现钢柱底部预留螺栓孔与预埋螺栓不对中。事件二：屋面梁设计为高强度螺栓摩擦连接。专业监理工程师在巡检时发现，正在用钢丝刷人工除锈法处理摩擦面，当螺栓不能自由穿入时，工人现场用气割扩孔，扩孔后部分孔径达到设计螺栓直径的1.35倍。事件三：局部钢柱间承压型连接节点摩擦面在现场加工处理，监理工程师要求施工单位上报摩擦面处理具体施工方法，并指示单独进行摩擦面抗滑移系数试验，施工单位提出异议。事件四：在钢结构安装过程中，构件连接时，先将构件就位，然后用高强螺栓连接定位。校核位置后，以一边向另一边的次序初拧和终拧。安装完毕后，质检人员专门新购置一把扳手对终拧值进行检测，检测结果全部合格。监理工程师认为施工过程存在不妥，责令施工单位整改。【问题】1.钢结构单层厂房安装准备工作有哪些？柱子、柱间支撑、吊车梁和屋盖系统安装通常分别采用什么方法吊装？2.事件一中，钢柱底部预留螺栓孔与预埋螺栓不对中的问题应如何预防与处理？3.指出事件二中错误之处，并说明理由。高强度螺栓连接摩擦面的处理方法还有哪些?4.事件三中，施工单位提出异议是否合理？并说明理由。5.事件四中，施工过程存在哪些不妥？并写出正确做法。【答案】1.(1)安装准备工作包括:技术准备、机具准备、构件材料准备、现场基础准备和劳动力准备等。(2)柱子、柱间支撑和吊车梁一般采用单件流水法吊装。屋盖系统安装通常釆用“节间综合法”吊装。2.预防与处理措施：1)钢柱底部预留螺栓孔应放大样后制作，并确保螺栓孔位与柱子轴线相对位置准确。2)如螺栓孔偏移不大，经设计人员许可，沿偏差方向将孔扩大为椭圆孔，然后换用加大的垫圈进行安装。3)如螺栓孔偏移较大，经设计认可，可将原孔塞焊，重新补钻孔。3.（1）错误之处一：当螺栓不能自由穿入时，工人现场用气割扩孔;理由：高强度螺栓不能穿入时，可用铰刀或锉刀修孔，不应气割扩孔。错误之处二：扩孔后部分孔径达到设计螺栓直径的1.35倍;理由：扩孔数量应征得设计单位同意，修整或扩孔后的孔径不应超过1.2倍螺栓直径。（2）处理方法还有：喷砂（丸）法、酸洗法、砂轮打磨法。4.施工单位提出异议合理。理由：当高强度连接节点按承压型连接或张拉型连接进行强度设计时，可不进行摩擦面抗滑移系数的试验和复验。5.不妥之处一：用高强螺栓连接定位。正确做法：应先使用安装螺栓和冲钉定位，然后换高强螺栓拧紧。不妥之处二：从一边向另一边次序初拧和终拧。正确做法：应从节点中间向两边缘对称施拧。不妥之处三：质检人员专门新购置一把扳手对终拧值进行检测。正确做法：质量检测用扳手与校核施工扭矩扳手的标准扳手应为同一把扳手。不能随意购买后使用。6.钢板进场时，应按国家现行标准的规定抽取试件且应进行（）检验，检验结果应符合国家现行标准的规定。A屈服强度B抗拉强度C伸长率D厚度偏差E重量偏差【答案】ABCD【解析】钢板进场时，应按国家现行标准的规定抽取试件且应进行屈服强度、抗拉强度、伸长率和厚度偏差检验，检验结果应符合国家现行标准的规定。7.高强度大六角头螺栓连接副应随箱带有（）检验报告。A扭矩系数B紧固轴力C预拉力D抗滑移系数【答案】A【解析】高强度大六角头螺栓连接副应随箱带有扭矩系数检验报告，扭剪型高强度螺栓连接副应随箱带有紧固轴力（预拉力）检验报告。高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副进场时，应按国家现行标准规定抽取试件且应分别进行扭矩系数和紧固轴力（预拉力）检验，检验结果应符合国家现行标准的规定。8.下列关于焊接工程的说法中，错误的是（）。A焊缝应冷却到环境温度后方可进行外观检测B无损检测应在外观检测合格后进行C设计要求的一级焊缝应进行内部缺陷的无损检测D设计要求的二级焊缝可不进行内部缺陷的无损检测【答案】D【解析】设计要求的一、二级焊缝应进行内部缺陷的无损检测。所以D错误。9.下列关于高强度螺栓连接的说法中，错误的是（）。A钢结构制作和安装单位应分别进行高强度螺栓连接摩擦面的抗滑移系数试验和复验B高强度螺栓连接副应在终拧完成1h后、48h内进行终拧扭矩检查C扭剪型高强度螺栓连接副，未在终拧中拧掉梅花头的螺栓数不应大于该节点螺栓数的5%D高强度螺栓连接副终拧后，允许有5%的螺栓丝扣外露1扣或4扣E螺栓孔修孔数量不得超过该节点螺栓数量的20%【答案】DE【解析】D应为高强度螺栓连接副终拧后，允许有10%的螺栓丝扣外露1扣或4扣。E应为螺栓孔修孔数量不得超过该节点螺栓数量的25%。【案例考点提示】装配式混凝土结构（一）施工准备1.专项施工方案的内容（二）预制构件吊装与存放1.吊装：吊索夹角、起吊要求等2.存放（1）外墙板；预制梁、柱；板的存放要求（2）进场时，受弯构件应做哪些结构性能检验？如果不做，应采取哪些措施？P405（三）预制构件安装1.临时支撑要求2.安装顺序、控制线：预制柱、剪力墙板；预制梁和板3.预制构件就位后，应分别对哪些内容进行校核和调整：竖向构件、水平构件、相邻水平构件4.预制构件的连接1.预制墙板、柱等竖向构件安装后，应对（）校核和调整。A安装位置B平整度C安装标高D垂直度E高低差【答案】ACD【解析】预制墙板、柱等竖向构件安装后，应对安装位置、安装标高、垂直度校核和调整；叠合构件、预制梁等水平构件安装后，应对安装位置、安装标高进行校核与调整；水平构件安装后，应对相邻预制构件平整度、高低差、拼缝尺寸进行校核与调整。2.下列关于预制构件安装的做法中，正确的是（）。A预制柱宜按照角柱、边柱、中柱顺序进行安装B预制柱安装就位后应至少在一个方向设置可调节临时固定支撑C预制剪力墙板与现浇部分连接的墙板宜先行吊装。其他宜按照外墙先行吊装的原则进行吊装。D墙板安装以轴线和轮廓线为控制线E叠合梁、板临时支撑应在后浇混凝土强度达到设计要求后方可拆除【答案】ACDE【解析】B的正确做法为：预制柱安装就位后应在两个方向设置可调节临时固定支撑，并应进行垂直度、扭转调整。3.采用钢筋套筒灌浆连接的预制构件就位前，应对套筒检查（）。A规格 B位置 C数量D深度 E长度【答案】ABCD【解析】采用钢筋套筒灌浆连接的预制构件就位前，应检查下列内容：套筒的规格、位置、数量和深度；被连接钢筋的规格、数量、位置和长度。4.钢筋混凝土构件和允许出现裂缝的预应力混凝土构件进场时应进行（）检验。A承载力B挠度C裂缝宽度D抗裂E刚度【答案】ABC【解析】梁板类简支受弯预制构件进场时应进行结构性能检验，并要求：1）钢筋混凝土构件和允许出现裂缝的预应力混凝土构件应进行承载力、挠度和裂缝宽度检验；不允许出现裂缝的预应力混凝土构件应进行承载力、挠度和抗裂检验；2）对大型构件及有可靠应用经验的构件，可只进行裂缝宽度、抗裂和挠度检验。5.“对于不可单独使用的叠合板预制底板，可不进行结构性能检验”的说法是否妥当？不做结构性能检验的预制构件，应采取哪些措施保证质量？【答案】（1）妥当。（2）不做结构性能检验的预制构件，应采取下列措施：1）施工单位或监理单位代表应驻厂监督生产过程。2）当无驻厂监督时，预制构件进场时应对其主要受力钢筋数量、规格、间距、保护层厚度及混凝土强度等进行实体检验。6.钢-混凝土组合结构及构件的安全等级不应低于（）级。A一B二C三D四【答案】B【解析】钢-混凝土组合结构及构件的安全等级不应低于二级。7.钢-混凝土组合构件中钢筋与钢构件的连接质量验收应符合规定，当采用绕开法连接时，应检验（）。A钢筋锚固长度B钢构件上孔洞质量C钢筋与套筒或连接件的连接质量D焊接质量【答案】A【解析】钢-混凝土组合构件中钢筋与钢构件的连接质量验收应符合下列规定:（1）采用绕开法连接时，应检验钢筋锚固长度。（2）采用开孔法连接时，应检验钢构件上孔洞质量和钢筋锚固长度。（3）采用套筒或连接件时，应检验钢筋与套筒或连接件的连接质量。（4）钢筋与钢构件直接焊接时，应检验焊接质量。
