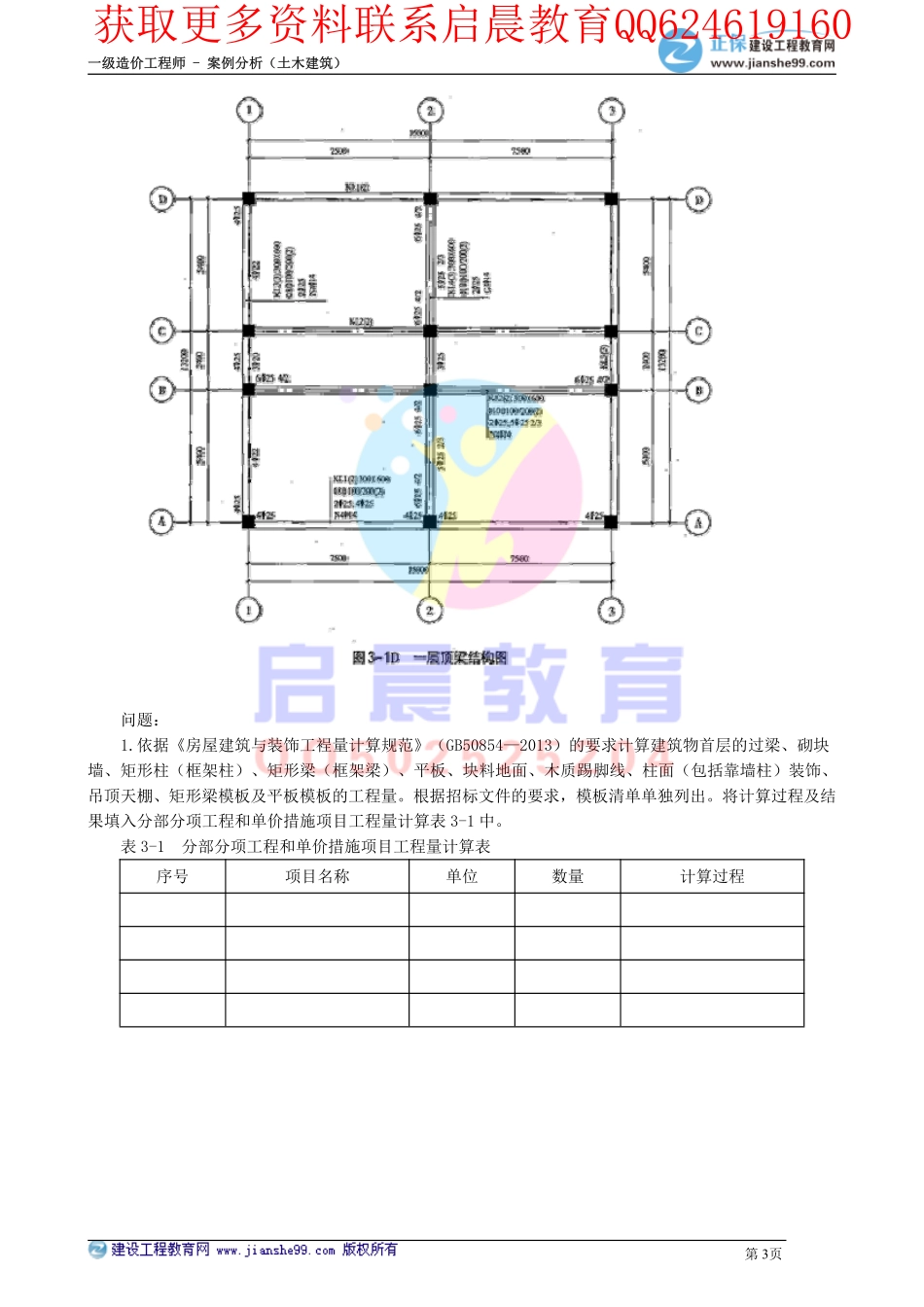

一级造价工程师-案例分析（土木建筑）一级造价工程师-案例分析（土木建筑）第 1页第 08 讲教材【案例一】解析（一）第 08 讲教材【案例一】解析（一）【案例一】背景：某钢筋混凝土框架结构建筑物，共四层，首层层高 4.2m，第二至四层层高分别为 3.9m，首层平面图、柱独立基础配筋图、柱网布置及配筋图、一层顶梁结构图、一层顶板结构图如图 3-1A、图 3-1B、图 3-1C、图 3-1D、图 3-1E 所示。柱顶的结构标高为 15.9m，外墙为 240mm 厚加气混凝土砌块墙，首层墙体砌筑在顶面标高为-0.20m 的钢筋混凝土基础梁上，M5.0 混合砂浆砌筑。M1 为 1900mm3300mm 的铝合金平开门；C1 为 2100mm2400mm 的铝合金推拉窗；C2 为 1200mm2400mm的铝合金推拉窗；C3 为 1800mm2400mm 的铝合金推拉窗；窗台高 900mm。门窗洞口上设钢筋混凝土过梁，截面为 240mm180mm，过梁两端各伸出洞边 250mm。已知本工程抗震设防烈度为 6 度，抗震等级为四级（框架结构），梁、板、柱的混凝土均采用 C30 预拌混凝土；钢筋的保护层厚度：板为 15mm，梁柱为 25mm，基础为 35mm。楼板厚有 150mm、100mm 两种。块料地面自下而上的做法依次为：素土夯实；300mm 厚 3：7 灰土夯实；60mm 厚 C15 素混凝土垫层；素水泥浆一道；25mm 厚 1：3 干硬性水泥砂浆结合层，800mm800mm 全瓷地面砖水泥砂浆粘贴，白水泥砂浆擦缝。木质踢脚线高 150mm，基层为 9mm 厚胶合板，面层为红榉木装饰板，上口钉木线。柱面的装饰做法为：木龙骨榉木饰面包方柱，木龙骨为 25mm25mm，中距 300mm300mm，基层为 9mm 厚胶合板，面层为 3mm 厚红榉木装饰板。天棚吊顶为轻钢龙骨矿棉板平顶，U 形轻钢龙骨中距为 450mm450mm，面层为矿棉吸声板，首层吊顶底标高为 3.4m。获取更多资料联系启晨教育QQ624619160一级造价工程师-案例分析（土木建筑）一级造价工程师-案例分析（土木建筑）第 2页获取更多资料联系启晨教育QQ624619160一级造价工程师-案例分析（土木建筑）一级造价工程师-案例分析（土木建筑）第 3页问题：1.依据房屋建筑与装饰工裎量计算规范（GB508542013）的要求计算建筑物首层的过梁、砌块墙、矩形柱（框架柱）、矩形梁（框架梁）、平板、块料地面、木质踢脚线、柱面（包括靠墙柱）装饰、吊顶天棚、矩形梁模板及平板模板的工程量。根据招标文件的要求，模板清单单独列出。将计算过程及结果填入分部分项工程和单价措施项目工程量计算表 3-1 中。表 3-1分部分项工程和单价措施项目工程量计算表序号项目名称单位数量计算过程获取更多资料联系启晨教育QQ624619160一级造价工程师-案例分析（土木建筑）一级造价工程师-案例分析（土木建筑）第 4页2.依据房屋建筑与装饰工程量计算规范和建设工程工程量清单计价规范（GB505002013）（以下简称计价规范）编制建筑物首层的过梁、砌块墙、矩形柱（框架柱）、矩形梁（框架梁）、平板、块料地面、木质踢脚线、柱面（包括靠墙柱）装饰、吊顶天棚、矩形梁模板及平板模板的分部分项和单价措施项目的工程量清单，分部分项工程和单价措施项目清单的统一编码，见表 3-2。表 3-2分部分项工程和单价措施项目清单的统一编码项目编码项目名称项目编码项目名称010503005过梁011105005木质踢脚线010402001砌块墙011208001柱面装饰010502001矩形柱011302001吊顶天棚010503002矩形梁011702006矩形梁模板010505003平板011702016平板模板011102003块料地面3.钢筋的理论重量见表 3-3，计算轴线的 KL4、轴线相交于轴线的 KZ1 中除了箍筋、腰筋、拉筋之外的其他钢筋工程量以及与 AB 之间的 LB1 中底部钢筋的工程量。将计算过程及结果填入钢筋工程量计算表 3-4 中。钢筋的锚固长度为 40d，钢筋接头为对头焊接。表 3-3钢筋单位理论质量表钢筋直径（d）81012202225理论重量（kg/m）0.3950.6170.8882.4662.9843.850获取更多资料联系启晨教育QQ624619160一级造价工程师-案例分析（土木建筑）一级造价工程师-案例分析（土木建筑）第 5页表 3-4钢筋工程量计算表位置型号及直径钢筋图形计算公式根数总根数单长（m）总长（m）总重（kg）分析要点：问题 1：依据房屋建筑与装饰工程量计算规范对清单工程量计算的规定，掌握分部分项工程和单价措施项目工程量的计算方法。问题 2：依据房屋建筑与装饰工程量计算规范和计价规范的规定和问题 1 的工程量计算结果，编制相应分部分项工程和单价措施项目清单与计价表，掌握项目特征描述的内容。问题 3：按照房屋建筑与装修工程量计算规范计算各类构件的钢筋的工程量。考核钢筋混凝土结构中柱、梁、板的钢筋平面整体表示方法的识图和计算，识图方法按照混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）（11G1011）的规定，柱插筋在基础中的锚固做法详见混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）（11G1013）的规定。获取更多资料联系启晨教育QQ624619160一级造价工程师-案例分析（土木建筑）一级造价工程师-案例分析（土木建筑）第 6页正确答案问题 1：解：依据房屋建筑与装饰工程量计算规范计算建筑物首层的过梁、填充墙、矩形柱（框架柱）、矩形梁（框架梁）、平板、块料地面、木质踢脚线、柱面（包括靠墙柱）装饰、吊顶天棚，矩形梁模板及平板模板的工程量，计算过程见表 3-5。表 3-5分部分项工程和单价措施项目工程量计算表序号项目名称单位数量计算过程1过梁m31.451.1 截面积：S0.240.180.043（m2）1.2 总长度：L（2.1+0.252）8+（1.2+0.252）1+（1.8+0.252）4+1.9133.60（m）1.3 体积：VSL0.04333.601.45（m3）2砌块墙m329.412.1 长度：L（15.0+13.2）2-（0.510）（扣柱）51.40（m）2.2 高度：H4.2+0.2-0.6（梁的高度）3.80（m）2.3 扣洞口面积：1.93.31+2.12.48+1.22.41+1.82.4466.75（m2）2.4 扣过梁体积：1.45m32.5 墙体体积：V（51.403.80-66.75）0.24-1.4529.41（m3）3矩形柱m316.503.1 柱高：H4.2+（1.8-0.5）5.5（m）3.2 截面积：0.50.50.25（m2）3.3 数量：n123.4 体积：V0.255.51216.50（m3）4矩形梁m316.404.1KL1：0.30.6（15-0.52）25.04（m3）4.2KL2：0.30.6（15-0.52）25.04（m3）4.3KL3：0.30.6（13.2-0.53）24.212（m3）4.4KL4：0.30.6（13.2-0.53）2.106（m3）合计：16.40（m3）5平板m325.845.1150 厚板：（7.5-0.15-0.05）（5.4-0.15-0.05）0.15422.776（m2）5.2100 厚板：（7.5-0.15-0.05）（2.4-0.15-0.05）0.1023.066（m3）合计：25.84（m3）6块料地面m2197.476.1 净面积：（15.5-0.242）（13.7-0.242）198.564（m2）6.2 门洞开口部分面积：1.90.240.456（m2）6.3 扣柱面积：（0.5-0.24）（0.5-0.24）4+（0.5-0.24）0.56+0.50.521.550（m2）合计：197.47（m2）7木质踢脚线m57.68长度：L（15.5-0.242+13.7-0.242）2-1.9+0.252+（0.5-0.24）1057.68（m）8柱面装饰m247.528.1 独立柱饰面外围周长：（0.5+0.0372）42.296m8.2 角柱饰面外围周长：（0.5-0.24+0.037）20.594m获取更多资料联系启晨教育QQ624619160一级造价工程师-案例分析（土木建筑）一级造价工程师-案例分析（土木建筑）第 7页8.3 墙柱饰面外围周长：（0.5-0.24+0.037）2+（0.5+0.0372）1.168m8.4 柱饰面高度：H3.4m8.5 柱饰面面积：S3.4（2.2962+0.5944+1.1686）47.52m2获取更多资料联系启晨教育QQ624619160
