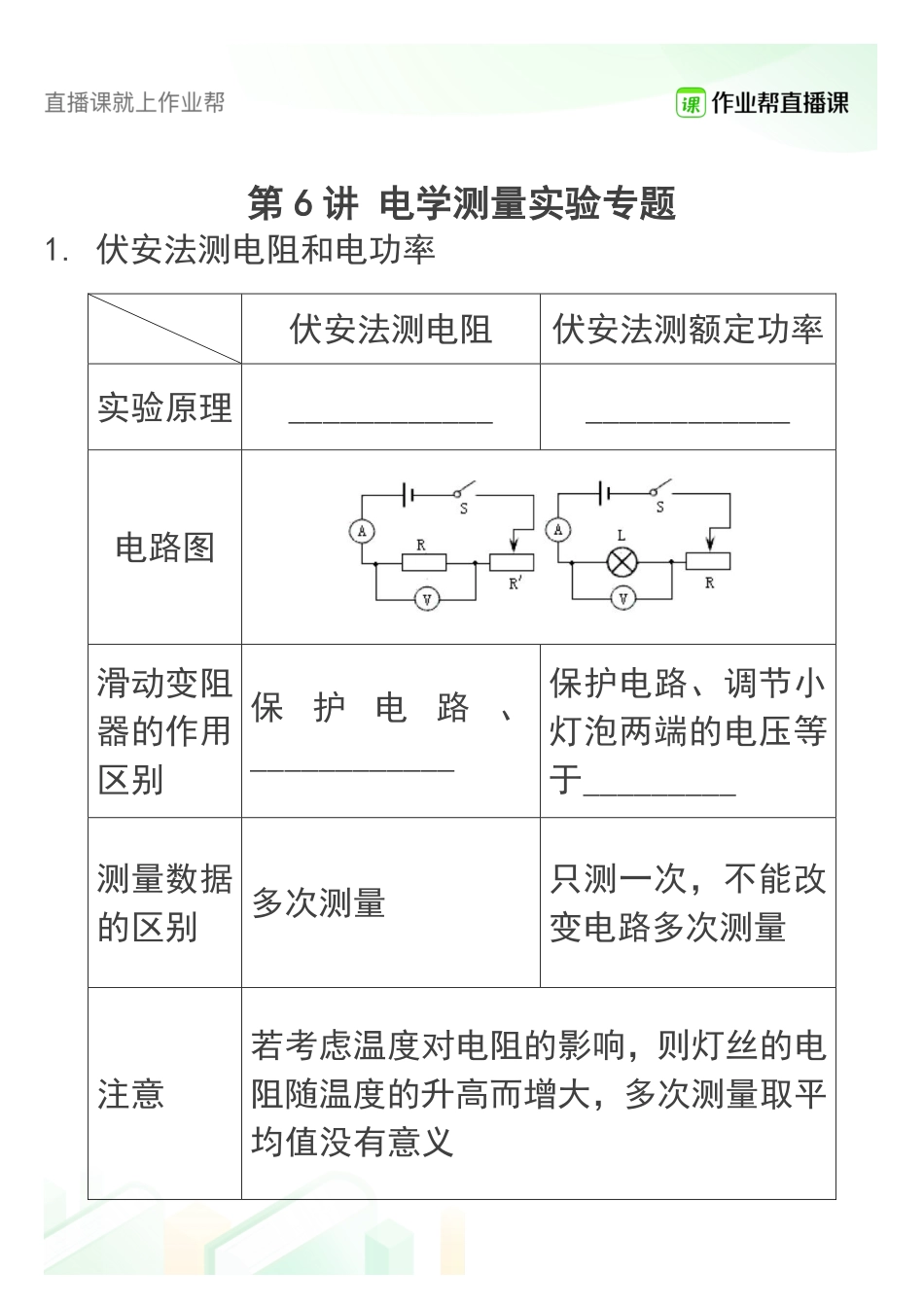

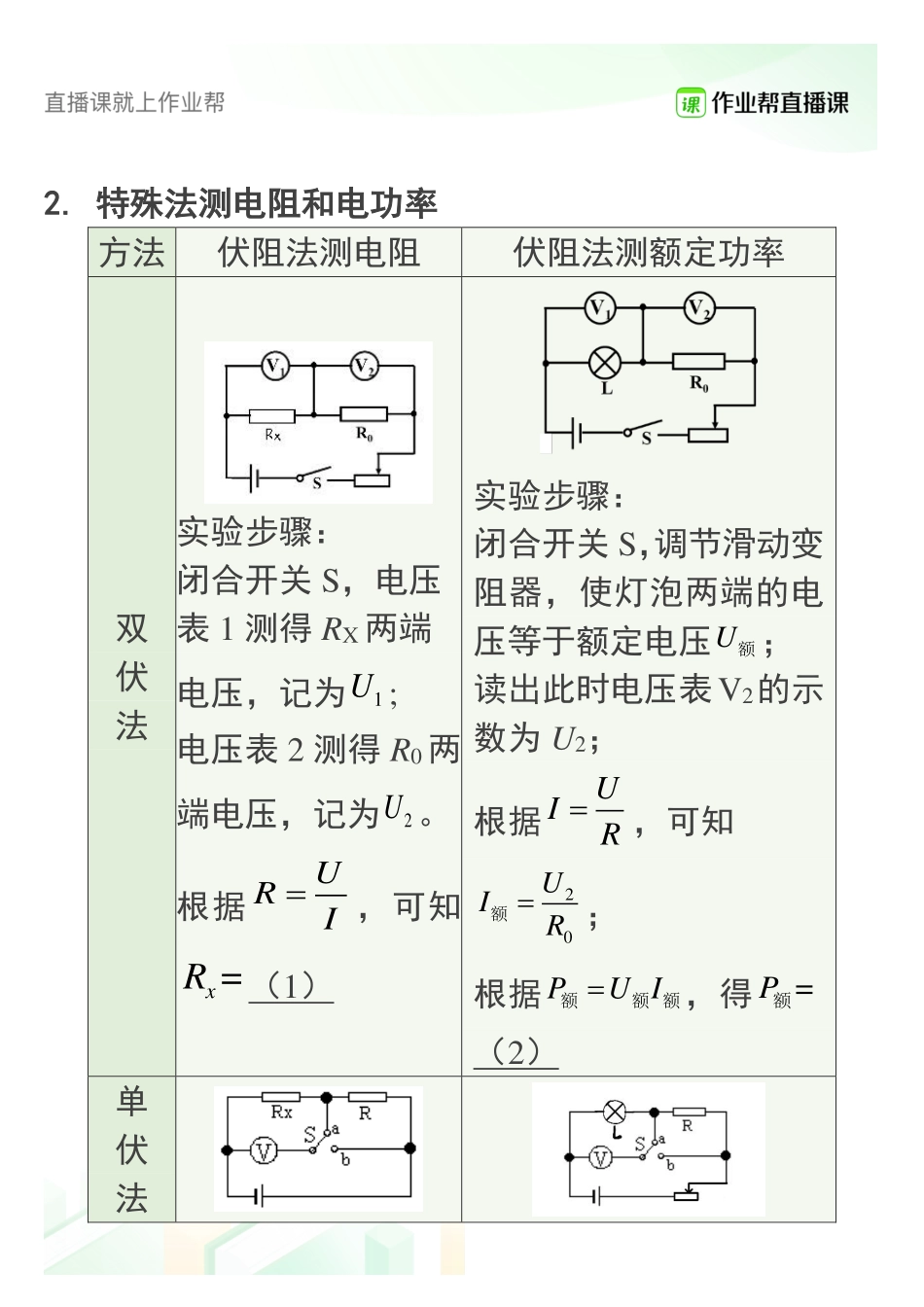

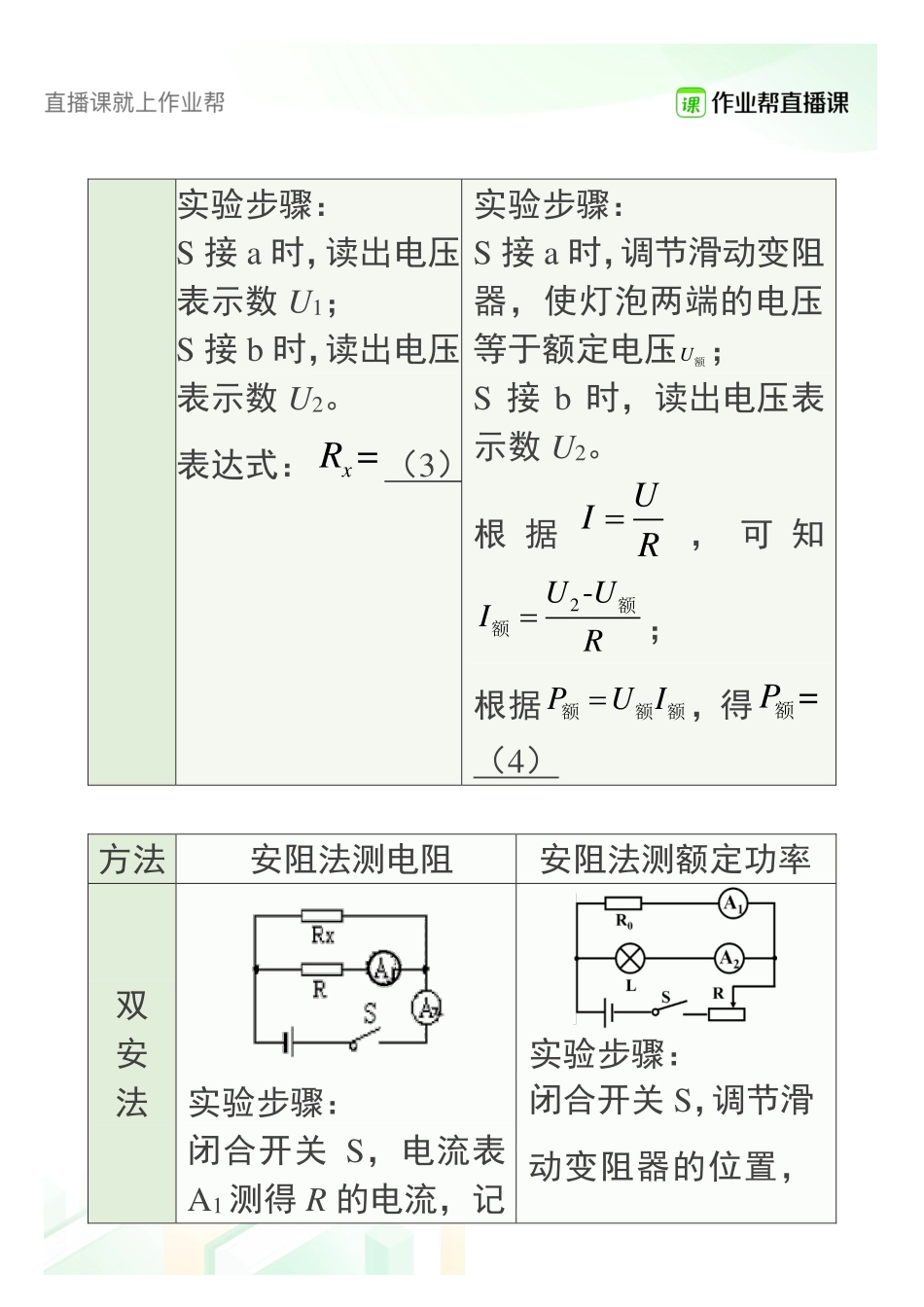

第第 6 6 讲讲 电学测量实验专题电学测量实验专题 1.伏安法测电阻和电功率 伏安法测电阻 伏安法测额定功率 实验原理 _ _ 电路图 滑动变阻器的作用区别 保护电路、_ 保护电路、调节小灯泡两端的电压等于_ 测量数据的区别 多次测量 只测一次，不能改变电路多次测量 注意 若考虑温度对电阻的影响，则灯丝的电阻随温度的升高而增大，多次测量取平均值没有意义 2.2.特殊法测电阻和电功率特殊法测电阻和电功率 方法 伏阻法测电阻 伏阻法测额定功率 双 伏 法 实验步骤：闭合开关 S，电压表 1 测得 RX两端电压，记为1U;电压表 2 测得 R0两端电压，记为2U。根据URI，可知=xR（1）实验步骤：闭合开关 S，调节滑动变阻器，使灯泡两端的电压等于额定电压U额；读出此时电压表V2的示数为 U2；根据UIR，可知20UIR额；根据PU I额额 额，得=P额（2）单 伏 法 实验步骤：S 接 a 时，读出电压表示数 U1；S 接 b 时，读出电压表示数 U2。表达式：=xR（3）实验步骤：S 接 a 时，调节滑动变阻器，使灯泡两端的电压等于额定电压U额；S 接 b 时，读出电压表示数 U2。根 据UIR，可 知2-U UIR额额；根据PU I额额 额，得=P额（4）方法 安阻法测电阻 安阻法测额定功率 双 安 法 实验步骤：闭合开关 S，电流表A1测得 R 的电流，记 实验步骤：闭合开关 S，调节滑动变阻器的位置，为 I1；电流表A2测得干路总电流，记为 I2。表达式：xR（5）使10I RU额；读出此时电流表 A2的示数 I2；根据PU I额额 额，计算得=P额（6）单 安 法 实验步骤：S 断开时，读出电流表示数 I1；S 闭合时，读出电流表示数 I2。表达式：xR（7）实验步骤：闭合 S 和 S1，调节滑动变阻器的位置，使10I RU额；保证滑动变阻器滑片不动，闭合 S 和S2，读出此时电流表的示数 I2；根据PU I额额 额，计 算得=P额（8）等效替代法测电阻 等效替代法测额定功率 电压电压表型表型 实验步骤：闭合开关 S1和S2，移动滑片至适当位置，读出电压表示数 U；断开开关 S2，闭合开关 S3，保持滑动变阻器滑片 P 的位置不变，调节电阻箱的阻值使电压表示数仍为U，记下电阻箱阻值为 R；小灯泡电阻LR 实验步骤：闭合开关 S1和 S2，调节滑动变阻器滑片P 的位置，使电压表的读数为灯泡的额定电压 U额;断开开关 S2，闭合开关 S3，保持滑动变阻器滑片 P 的位置不变，调节电阻箱的阻值使电压表示数仍为 U额，记下电阻箱阻值为 R；（9）。小灯泡额定电功率=P额（10）电流电流表型表型 实验步骤：S 接 a 时，移动滑片至适当位置，读出电流表示数 I；S 接 b 时，保持滑片的位置不变，调节电阻箱的阻值使电流表的示数也为I，记下电阻箱阻值为 R；小灯泡电阻LR（11）实验步骤：S 接 a 时，调节滑动变阻器滑片的位置，使电流表的读数为灯泡的额定电流 I额；S 接 b 时，保持滑片的位置不变，调节电阻箱的阻值使电流表的示数也为 I额，记下电阻箱阻值为 R；小灯泡额定电功率=P额（12）
