WM_25、1H413000第15讲　汽轮发电机、风力发电设备、光伏发电设备安装技术.pdf

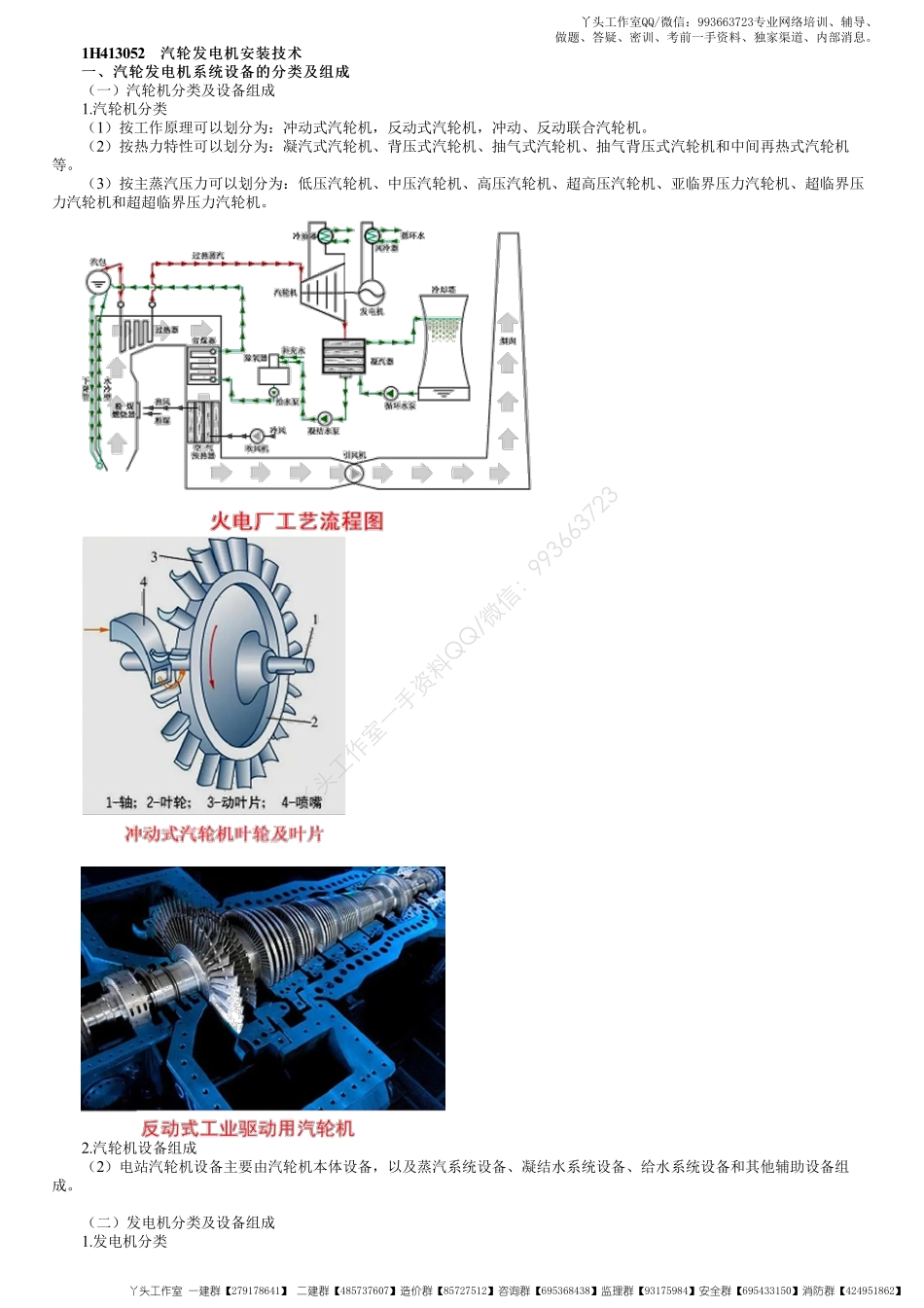

1H413052汽轮发电机安装技术汽轮发电机安装技术一、汽轮发电机系统设备的分类及组成一、汽轮发电机系统设备的分类及组成（一）汽轮机分类及设备组成1.汽轮机分类（1）按工作原理可以划分为：冲动式汽轮机，反动式汽轮机，冲动、反动联合汽轮机。（2）按热力特性可以划分为：凝汽式汽轮机、背压式汽轮机、抽气式汽轮机、抽气背压式汽轮机和中间再热式汽轮机等。（3）按主蒸汽压力可以划分为：低压汽轮机、中压汽轮机、高压汽轮机、超高压汽轮机、亚临界压力汽轮机、超临界压力汽轮机和超超临界压力汽轮机。2.汽轮机设备组成（2）电站汽轮机设备主要由汽轮机本体设备，以及蒸汽系统设备、凝结水系统设备、给水系统设备和其他辅助设备组成。（二）发电机分类及设备组成1.发电机分类丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】按冷却方式分类，有外冷式发电机和内冷式发电机；按冷却介质分类，有气冷、气液冷和液冷等。2.发电机设备组成汽轮发电机由定子和转子两部分组成。（1）旋转磁极式发电机定子主要由机座、定子铁芯、定子绕组、端盖等部分组成。（2）转子主要由转子锻件、励磁绕组、护环、中心环和风扇等组成。丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】二、汽轮机主要设备的安装技术要求二、汽轮机主要设备的安装技术要求（一）汽轮机设备安装程序2.散装到货的汽轮机安装程序为：基础和设备的验收底座安装汽缸和轴承座安装轴承安装转子安装导叶持环或隔板的安装汽封及通流间隙的检查与调整上、下汽缸闭合联轴器安装二次灌浆汽缸保温变速齿轮箱和盘车装置安装调节系统安装调节系统和保安系统的整定与调试。（二）电站汽轮机的安装技术要点2.汽缸和轴承座安装（1）低压缸组合安装1）低压外下缸组合包括：低压外下缸后段（电机侧）与低压外下缸前段（汽侧）先分别就位，调整水平、标高、找中心后试组合，符合要求后，将前、后段分开一段距离，再次清理检查垂直结合面，确认清洁无异物后再进行正式组合。组合时汽缸找中心的基准可以用激光、拉钢丝、假轴、转子等。2）低压外上缸组合包括：先试组合，以检查水平、垂直结合面间隙，符合要求后正式组合。3）低压内缸组合包括：当低压内缸就位找正、隔板调整完成后，低压转子吊入汽缸中并定位后，再进行通流间隙调整。丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】（2）整体到货的高、中压缸安装整体到货汽轮机高、中压缸现场不需要组合装配，汽轮机轴通过辅装在缸体端部的运输环对转子和汽缸的轴向、径向定位，但在汽缸就位前要测量运输环轴向和径向的定位尺寸，并以制造厂家的装配记录校核，以检查缸内的转子在运输过程中是否有移动，确保通流间隙不变。3.转子安装（1）转子安装：转子吊装、转子测量和转子、汽缸找中心。（2）转子吊装应使用由制造厂提供并具备出厂试验证书的专用横梁和吊索。（3）转子测量应包括：轴颈椭圆度、不柱度的测量，推力盘晃度、瓢偏度测量，转子弯曲度测量。（4）对转子叶片应按制造厂要求进行叶片静频率测试。（5）转子如有中心孔，应有厂内的探伤检查报告，并应提供质量合格证明。丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】4.隔板的安装隔板安装找中心方法一般有假轴找中心、拉钢丝找中心、激光准直仪找中心。6.上、下汽缸闭合（1）连续进行，不得中断扣盖工作从向下汽缸吊入第一个部件开始至上汽缸就位且紧固连接螺栓为止，全程工作应连续进行，不得中断。（2）进行试扣汽轮机正式扣盖之前，应将内部零部件全部装齐后进行试扣，以便对汽缸内零部件的配合情况全面检查。试扣前应用压缩空气吹扫汽缸内各部件及其空隙，确保汽缸内部清洁无杂物、结合面光洁，并保证各孔洞通道部分畅通，需堵塞隔绝部分应堵死。丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】7.凝汽器安装（1）凝汽器壳体的就位和连接鉴于凝汽器结构尺寸相当庞大，其支承方式多采取通过弹簧支座坐落在凝汽器基础上的支承形式。凝汽器与低压缸排汽口之间的连接，采用具有伸缩性能的中间连接段，凝汽器与汽缸连接的全过程中，不得改变汽轮机的定位尺寸，并不得给汽缸附加额外应力。（2）凝汽器内部设备、部件的安装包括管板、隔板冷却管束的安装、连接。凝汽器组装完毕后，汽侧应进行灌水试验。灌水高度宜在汽封洼窝以下100mm，维持24h应无渗漏。已经就位在弹簧支座上的凝汽器，灌水试验前应加临时支撑。灌水试验完成后应及时把水放净。8.轴系对轮中心的找正（1）轴系对轮中心找正主要是对高中压对轮中心、中低压对轮中心、低压对轮中心和低压转子发电机转子对轮中心的找正。（2）在轴系对轮中心找正时，首先要以低压转子为基准；其次对轮找中心通常都以全实缸、凝汽器灌水至模拟运行状态进行调整；再次，各对轮找中心时的开口和高低差要有预留值；最后，一般在各不同阶段要进行多次对轮中心的复查和找正。例如，某工程600MW机组轴系中心找正内容及其各对轮找中心时的开口和高低差预留值分别为：轴系中心找正要进行多次，即：轴系初找；凝汽器灌水至运行重量后的复找；汽缸扣盖前的复找；基础二次灌浆前的复找；基础二次灌浆后的复找；轴系联结时的复找。除第一次初找外，所有轴系中心找正工作都是在凝汽器灌水至运行重量的状态下进行的。三、发电机设备的安装技术要求三、发电机设备的安装技术要求（一）发电机设备安装程序发电机设备的安装程序是：定子就位定子及转子水压试验发电机穿转子氢冷器安装端盖、轴承、密封瓦调整安装励磁机安装对轮复找中心并连接整体气密性试验等。（二）发电机定子安装技术要求1.发电机定子的卸车要求卸车方式主要采用液压提升装置卸车或液压顶升平移方法卸车。2.发电机定子的吊装技术要求发电机定子吊装通常有采用液压提升装置吊装、专用吊装架吊装和行车改装系统吊装三种方案。（三）发电机转子安装技术要求1.发电机转子穿装前进行单独气密性试验重点检查集电环下导电螺钉、中心孔堵板的密封状况，消除泄漏后应再经漏气量试验，试验压力和允许漏气量应符合制造厂规定。2.发电机转子穿装工作要求（1）必须在完成机务（如支架、千斤顶、吊索等服务准备工作）、电气与热工仪表的各项工作后，会同有关人员对定子和转子进行最后清扫检查，确信其内部清洁，无任何杂物并经签证后方可进行。（2）转子穿装要求在定子找正完、轴瓦检查结束后进行。转子穿装工作要求连续完成，用于转子穿装的专用工具由制造厂配套供应。发电机转子穿装，不同的机组有不同的穿转子方法，常用的方法有滑道式方法、接轴的方法、用后轴承座作平衡重量的方法、用两台跑车的方法等。丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】1H413053风力发电设备安装技术风力发电设备安装技术二、风力发电设备的安装程序二、风力发电设备的安装程序施工准备基础环平台及变频器、电器柜塔筒安装机舱安装发电机安装叶片与轮毂组合叶轮安装其他部件安装电气设备安装调试试运行验收。三、风力发电设备安装技术要求三、风力发电设备安装技术要求安装前应制定风力发电风机的专项施工方案，明确根据现场条件和风力发电风机设备的特点选择恰当的吊装机械，制定吊装方案，吊车机械要制定防倾倒措施，要有在吊装过程中防止风机设备损伤的针对性措施。塔筒螺栓分别使用电动扳手和2次液压扳手按相应的拧紧力矩分三次进行紧固。吊装机舱就位后分别使用力矩扳手、电动扳手和2次液压扳手按要求的拧紧力矩分四次拧紧螺栓。叶轮与机舱的螺栓紧固须使用力矩扳手、电动扳手和2次液压扳手按要求的拧紧力矩分四次拧紧螺栓。1H413054光伏发电设备安装技术光伏发电设备安装技术、光伏发电设备安装技术、光伏发电设备安装技术（一）光伏发电设备的组成丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】光伏发电设备主要由光伏支架、光伏组件、汇流箱、逆变器、电气设备等组成。光伏支架包括跟踪式支架、固定支架和手动可调支架等。（二）光伏发电设备的安装程序施工准备基础检查验收设备检查光伏支架安装光伏组件安装汇流箱安装逆变器安装电气设备安装调试验收。【例题】（2021）下列安装工序中，不属于光伏发电设备安装程序的是（）。A.汇流箱安装B.逆变器安装C.集热器安装D.电气设备安装正确答案C答案解析本题考查的是光伏发电设备安装技术。光伏发电设备主要由光伏支架、光伏组件、汇流箱、逆变器、电气设备等组成。（三）光伏发电设备安装技术要求光伏发电设备安装前应制定光伏发电设备的专项施工方案，明确根据现场条件和光伏发电设备的特点制定具有针对性的施工技术方案，方案中应包括在运输和安装中防止光伏组件损伤的针对性措施。2.光伏组件安装（1）检查光伏组件及各部件设备应完好，光伏组件采用螺栓进行固定，力矩符合产品或设计的要求。（2）光伏组件之间的接线在组串后应进行光伏组件串的开路电压和短路电流的测试，施工时严禁接触组串的金属带电部位。3.汇流箱安装要求检查汇流箱部件应完好且接线不松动，所有开关和熔断器处于断开状态，汇流箱安装位置符合设计要求，垂直度偏差应小于1.5mm。4.逆变器安装要求逆变器基础型钢其顶部应高出抹平地面10mm并有可靠的接地，逆变器安装方向符合设计要求，逆变器本体的预留孔及电缆管口进行防火封堵。5.设备及系统调试光伏设备及系统调试主要包括光伏组件串测试、跟踪系统调试、逆变器调试、二次系统调试、其他电气设备调试。二、光热发电设备安装技术二、光热发电设备安装技术（一）光热发电设备的组成光热发电设备由集热器设备、热交换器、汽轮发电机等设备组成。槽式光热发电的集热器由集热器支架（驱动塔架、支架）、集热器（驱动轴、悬臂、反射镜、集热管、集热管支架、管道支架等）及集热器附件等组成。塔式光热发电的集热设备由定日镜、吸热器钢架和吸热器设备等组成。丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】【例题】（2021二级）下列设备中，不属于光热发电系统的是（）。A.汇流箱B.定日镜C.集热器D.热交换器正确答案A答案解析本题考查的是光热发电设备安装技术。选项A属于光伏发电设备的组成。光伏发电设备主要由光伏支架、光伏组件、汇流箱、逆变器、电气设备等组成。（二）光热发电设备的安装程序1.塔式光热发电设备安装程序施工准备基础检查验收设备检查定日镜安装吸热器钢结构安装吸热器及系统管道安装换热器及系统管道安装汽轮发电机设备安装电气设备安装调试验收。丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】
