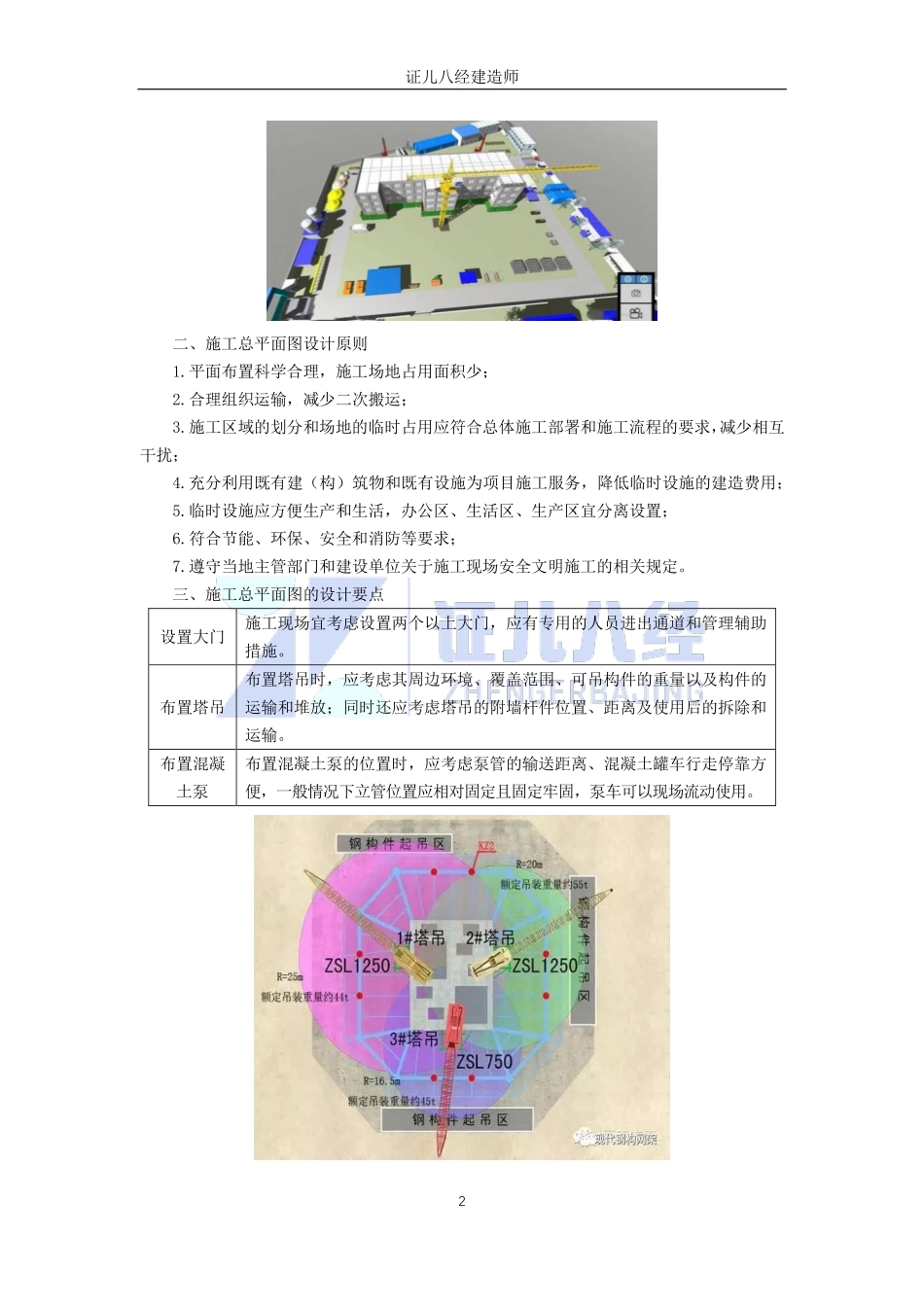

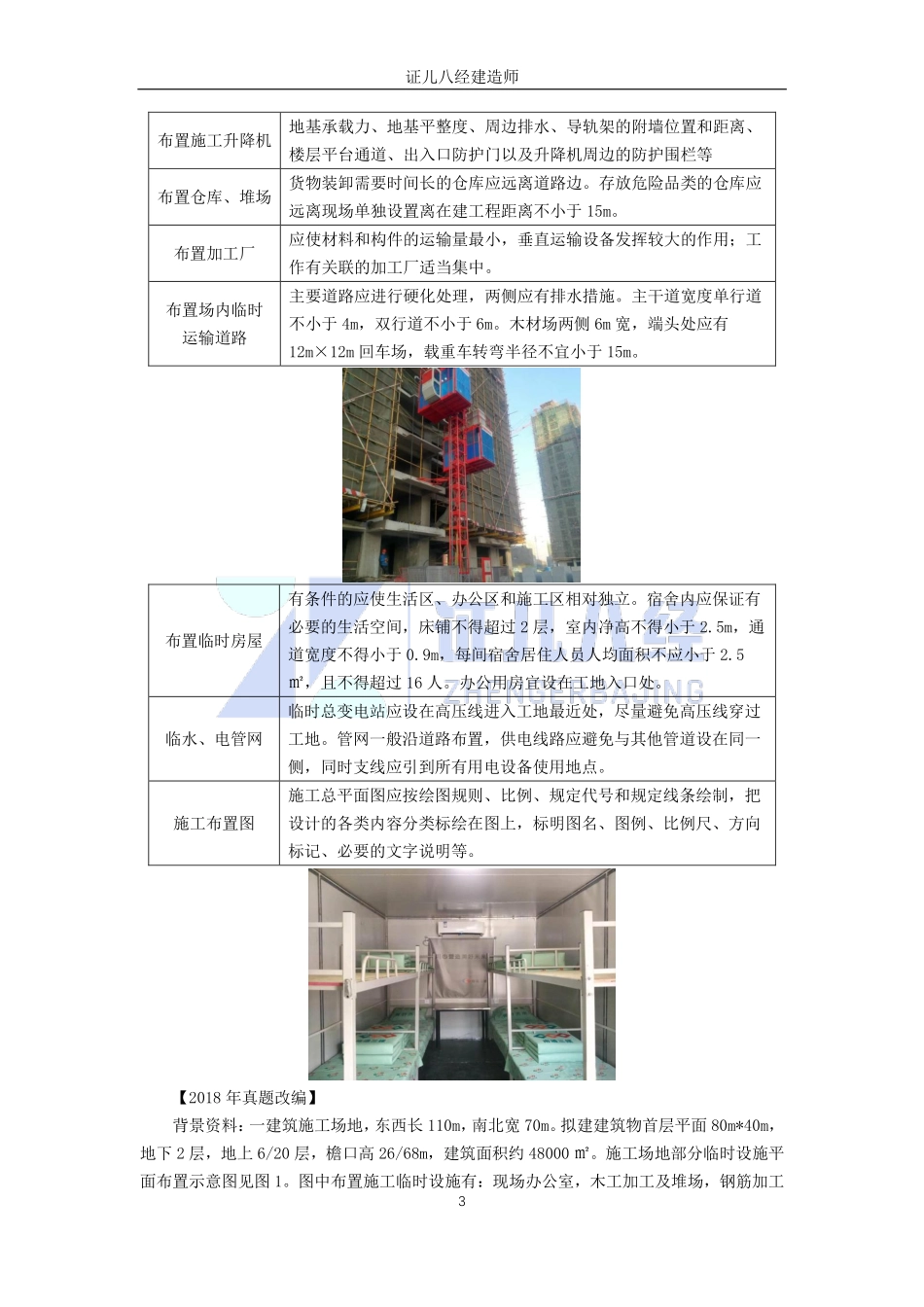

证儿八经建造师 1 思维导图 考点：施工平面图设计考点：施工平面图设计 内容：施工总平面图的设计内容 施工总平面图的设计原则 施工总平面图的设计要点 考频：年份 2018 2019 2020 2021 题型 案例-案例 案例 分值 20 0 8 6 一、施工总平面图的设计内容（1）项目施工用地范围内的地形状况；（2）全部拟建的建（构）筑物和其他基础设施的位置。（3）项目施工用地范围内的加工、运输、存储、供电、供水供热、排水排污设施以及临时施工道路和办公、生活用房等。（4）施工现场必备的安全、消防、保卫和环保等设施；（5）相邻的地上、地下既有建（构）筑物及相关环境。证儿八经建造师 2 二、施工总平面图设计原则 1.平面布置科学合理，施工场地占用面积少；2.合理组织运输，减少二次搬运；3.施工区域的划分和场地的临时占用应符合总体施工部署和施工流程的要求，减少相互干扰；4.充分利用既有建（构）筑物和既有设施为项目施工服务，降低临时设施的建造费用；5.临时设施应方便生产和生活，办公区、生活区、生产区宜分离设置；6.符合节能、环保、安全和消防等要求；7.遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。三、施工总平面图的设计要点 设置大门 施工现场宜考虑设置两个以上大门，应有专用的人员进出通道和管理辅助措施。布置塔吊 布置塔吊时，应考虑其周边环境、覆盖范围、可吊构件的重量以及构件的运输和堆放；同时还应考虑塔吊的附墙杆件位置、距离及使用后的拆除和运输。布置混凝土泵 布置混凝土泵的位置时，应考虑泵管的输送距离、混凝土罐车行走停靠方便，一般情况下立管位置应相对固定且固定牢固，泵车可以现场流动使用。证儿八经建造师 3 布置施工升降机 地基承载力、地基平整度、周边排水、导轨架的附墙位置和距离、楼层平台通道、出入口防护门以及升降机周边的防护围栏等 布置仓库、堆场 货物装卸需要时间长的仓库应远离道路边。存放危险品类的仓库应远离现场单独设置离在建工程距离不小于 15m。布置加工厂 应使材料和构件的运输量最小，垂直运输设备发挥较大的作用；工作有关联的加工厂适当集中。布置场内临时 运输道路 主要道路应进行硬化处理，两侧应有排水措施。主干道宽度单行道不小于 4m，双行道不小于 6m。木材场两侧 6m 宽，端头处应有12m12m 回车场，载重车转弯半径不宜小于 15m。布置临时房屋 有条件的应使生活区、办公区和施工区相对独立。宿舍内应保证有必要的生活空间，床铺不得超过 2 层，室内净高不得小于 2.5m，通道宽度不得小于 0.9m，每间宿舍居住人员人均面积不应小于 2.5，且不得超过 16 人。办公用房宜设在工地入口处。临水、电管网 临时总变电站应设在高压线进入工地最近处，尽量避免高压线穿过工地。管网一般沿道路布置，供电线路应避免与其他管道设在同一侧，同时支线应引到所有用电设备使用地点。施工布置图 施工总平面图应按绘图规则、比例、规定代号和规定线条绘制，把设计的各类内容分类标绘在图上，标明图名、图例、比例尺、方向标记、必要的文字说明等。【2018 年真题改编】背景资料：一建筑施工场地，东西长 110m，南北宽 70m。拟建建筑物首层平面 80m*40m，地下 2 层，地上 6/20 层，檐口高 26/68m，建筑面积约 48000。施工场地部分临时设施平面布置示意图见图 1。图中布置施工临时设施有：现场办公室，木工加工及堆场，钢筋加工证儿八经建造师 4 及堆场，油漆库房，塔吊，施工电梯，物料提升机，混凝土地泵，大门及围墙，车辆冲洗池（图中未显示的设施均视为符合要求）。【问题】1.施工现场包括哪些临时设施？2.写出图 1 中临时设施编号所处位置最宜布置的临时设施名称（如大门与围墙），简单说明布置理由。【答案】现场应包括：生产设施、生活设施、办公设施、辅助设施。【答案】各编号对应名称及理由 编号 名称 理由 1 木工加工及堆场 尽量靠近使用地点，在塔吊作业范围内；2 钢筋加工及堆场 在塔吊作业范围内；3 现场办公室 办公用房应设置在出入口处 4 物料提升机 物料提升机安装高度适合 6 层 5 塔吊 塔吊尽量覆盖整个建筑物 6 施工电梯 施工电梯安装高度适合 20 层在建工程 7 混凝土地泵 靠近建筑物，考虑行走方便、停靠方便、输送距离；8 油漆库房 油漆库房等危险品库房远离在建工程 10 车辆冲洗池 车辆冲洗池应设置在出入口处【21 年真题】背景资料：某工程项目，地上 15-18 层，地下 2 层，钢筋混凝土剪力墙结构，总建筑面积 57000，施工单位中标后成立项目经理部组织施工。项目经理部上报了施工组织设计，其中：施工总平面图设计要点包括了设置大门，布置塔吊、施工升降机，布置临时房屋、水、电和其他动力设施等。布置施工升降机时，考虑了导轨架的附墙位置和距离等现场条件和因素。公司技术部门在审核时指出施工总平面图设计要点不全，施工升降机布置条件和因素考虑不足，要求补充完善。【问题】2.施工总平面布置图设计要点还有哪些？布置施工升降机时，应考虑的条件因素还有哪些？【答案】2.证儿八经建造师 5 （1）设计要点还包括：布置仓库和堆场、布置加工厂、布置场内临时运输道路。（2）布置施升降机时还应考虑：地基承载力、地基平整度、周边排水、楼层平台通道、出入口防护门以及升降机周边的防护围栏等。考点：施工平面管理考点：施工平面管理 要求：施工平面图现场管理目的 施工平面图现场管理总体要求 考频：年份 2018 2019 2020 2021 题型-分值 0 0 0 0 施工平面图现场管理要点有：（1）目的：使场容美观、整洁，道路畅通，材料放置有序，施工有条不紊，安全文明，相关方都满意，管理方便、有序。（3）施工现场管理：施工现场应实行封闭管理，并应采用硬质围挡。市区主要路段高度2.5m，一般路段1.8m。围挡应牢固、稳定、整洁、美观。距离交通路口 20m 范围内占据道路施工设置的围挡，其 0.8m 以上部分应采用通透性围挡，并应采取交通疏导和警示措施。（4）出入口管理：现场大门应设置门卫岗亭，安排门卫人员 24h 值班，检查人员出入证、材料运输单等，以达到管理有序、安全生产的目的。五牌一图在施工现场出入口还应标有：企业名称或企业标识，工程概况牌，安全生产牌、文明施工及环境保护牌、消防保卫牌、管理人员名单及监督电话牌、施工现场总平面布置图。（7）消防管理：1）必须建立消防管理制度，制定消防措施。2）现场道路应符合施工期间的消防要求。3）设置符合要求的防火设施和报警系统。4）在火灾易发生区域施工和储存、使用易燃易爆器材，应采取特殊消防安全措施。5）现场严禁吸烟。6）施工现场严禁焚烧各类废弃物。7）严格现场动火证的管理。（8）卫生防疫管理：1）应建立卫生防疫责任制度，并落实到人。证儿八经建造师 6 3）根据需要制定和执行防暑、降温、消毒、防病等措施。本节小结：
