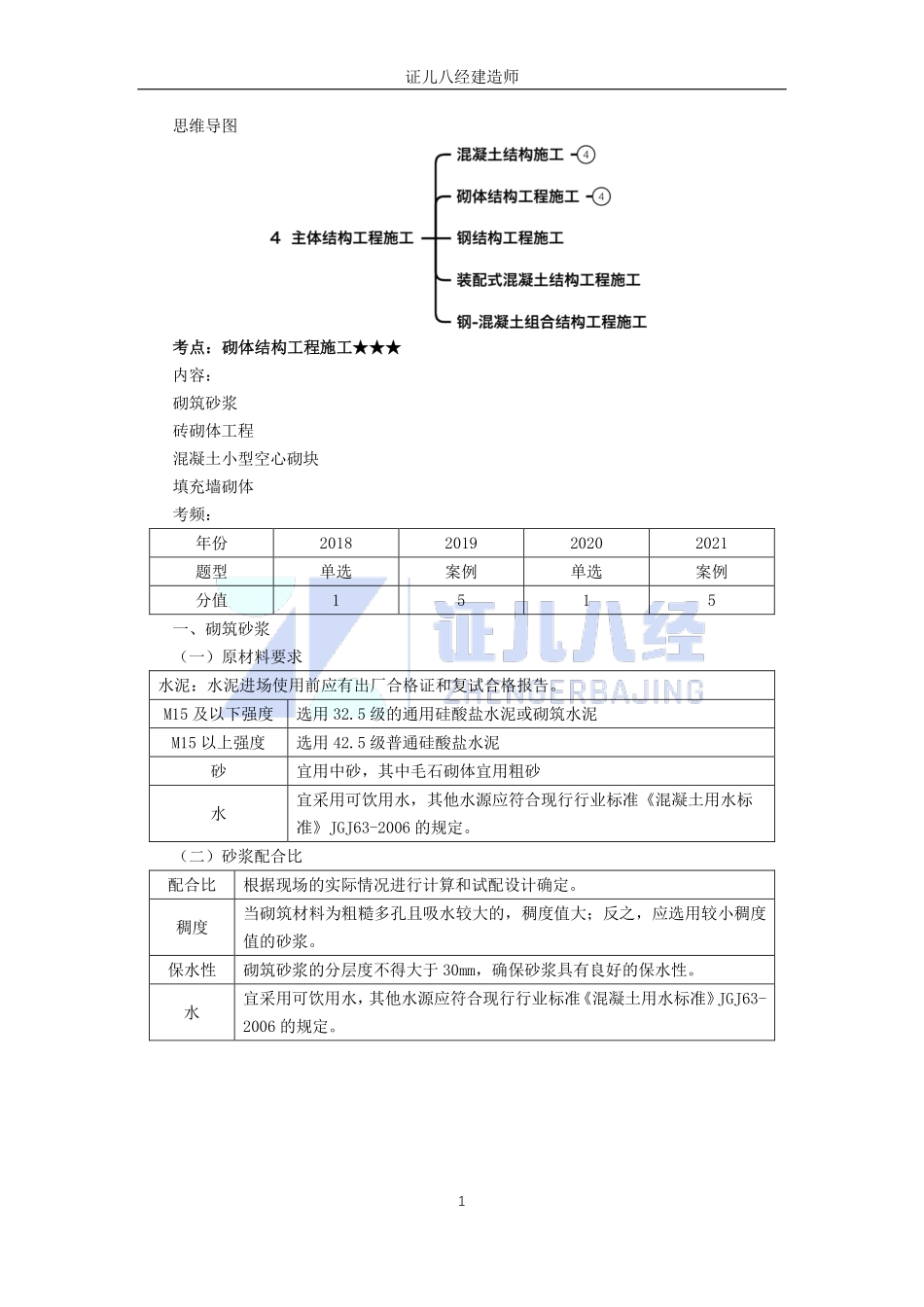

证儿八经建造师 1 思维导图 考点：砌体结构工程施工考点：砌体结构工程施工 内容：砌筑砂浆 砖砌体工程 混凝土小型空心砌块 填充墙砌体 考频：年份 2018 2019 2020 2021 题型 单选 案例 单选 案例 分值 1 5 1 5 一、砌筑砂浆（一）原材料要求 水泥：水泥进场使用前应有出厂合格证和复试合格报告。M15 及以下强度 选用 32.5 级的通用硅酸盐水泥或砌筑水泥 M15 以上强度 选用 42.5 级普通硅酸盐水泥 砂 宜用中砂，其中毛石砌体宜用粗砂 水 宜采用可饮用水，其他水源应符合现行行业标准混凝土用水标准JGJ63-2006 的规定。（二）砂浆配合比 配合比 根据现场的实际情况进行计算和试配设计确定。稠度 当砌筑材料为粗糙多孔且吸水较大的，稠度值大；反之，应选用较小稠度值的砂浆。保水性 砌筑砂浆的分层度不得大于 30mm，确保砂浆具有良好的保水性。水 宜采用可饮用水，其他水源应符合现行行业标准 混凝土用水标准 JGJ63-2006 的规定。证儿八经建造师 2 （三）砂浆的拌制及使用（1）砂浆现场拌制时，各组分材料应采用重量计量。（2）砂浆应采用机械搅拌，搅拌时间自投料完算起。搅拌时间 使用时长 气温 30C 以上 水泥/混合砂浆 2min 3h 2h 粉煤灰/外加剂砂浆 3min【2016 年真题】关于砌筑砂浆的说法，正确的有（）。A.砂浆应采用机械搅拌 B.水泥粉煤灰砂浆搅拌时间不得小于 3min C.留置试块为边长 7.07cm 的正方体 D.同盘砂浆应留置两组试件 E.六个试件为一组【答案】ABC 二、砖砌体工程（二）烧结普通砖砌体 1.砖应提前 1-2d 适度湿润，相对含水率 60%-70%；2.砌筑方法有“三一”砌筑法、挤浆法（铺浆法）、刮浆法和满口灰法四种。“三一“砌筑法，即一铲灰、一块砖、一揉压 铺浆法砌筑时，铺浆长度750mm，气温大于 30C 时，铺浆长度不得超过 500mm。3.砖墙砌筑形式有全顺、两平一顺、全丁、一顺一丁、梅花丁或三顺一丁等。灰缝的厚度及饱满度 证儿八经建造师 3 项目 技术要求 灰缝 灰缝宽度宜为 10mm，且不应小于 8mm 也不应大于 12mm。灰缝砂浆饱满度不得小于 80%；不得出现透明缝、瞎缝和假缝。不得用水冲浆灌缝。施工洞口 其侧边离交接处墙面不应小于 500mm，洞口净宽不应超过 1m。间歇留槎 砌体结构留槎问题：1.斜槎：普通砖砌体水平投影长度不应小于高度的 23。2.凸槎：竖向间隔每 500mm，埋入一组钢筋，埋入长度从留槎处算起（6、7 度抗震设防）不应小于 1000mm，末端应有 90弯钩。3.马牙槎：构造柱最小截面可采用 180mm240mm。马牙槎从每层柱角开始，先退后进。沿墙高每隔 500mm 设 26 水平钢筋，每边伸入墙内不宜小于 1m。构造柱钢筋从圈梁内穿过，可不单独设置基础，应伸入室外地面以下 500mm，或与埋深小于 500mm 的基础圈梁相连。（15）正常施工条件下，砖砌体每日砌筑高度宜控制在 1.5m 或一步脚手架高度内。证儿八经建造师 4 （14）砖墙工作段的分段位置，宜设在变形缝、构造柱或门窗洞口处；相邻工作段的砌筑高度不得超过一个楼层高度，也不宜大于 4m。（15）正常施工条件下，砖砌体每日砌筑高度宜控制在 1.5m 或一步脚手架高度内。尚未施工楼板或屋面的墙或柱，当可能遇到大风时，其允许自由高度不得超过规范规定;否则，必须采取临时支撑等有效措施。（三）砖柱（2）砖柱砌筑应保证砖柱外表面上下皮垂直灰缝相互错开 1/4 砖长，砖柱不得采用包心砌法。（六）烧结空心砖墙空心砖墙砌筑时，空心砖孔洞应呈水平方向，门窗洞口两侧一砖范围内应采用烧结普通砖砌筑。空心砖墙底部宜砌 3 皮烧结普通砖。空心砖墙砌筑不得留搓，中途停歇时，应将墙顶砌平。【2018 年真题】关于砌体结构施工的说法，正确的是（）。A.在干热条件砌筑时，应选用较小稠度值的砂浆 B.机械搅拌砂浆时，搅拌时间自开始投料时算起 C.砖柱不得采用包心砌法砌筑 D.先砌砖墙，后绑构造柱钢筋，最后浇筑混凝土【答案】C 三、混凝土小型空心砌块砌体工程 项目 技术要求 浇水 轻普通混凝土小型砌块，不需对小砌块浇水湿润；遇天气干燥炎热，宜在砌筑前对其喷水湿润对轻骨料混凝土小砌块，应提前浇水湿润。相对含水率宜为 40%-50%。雨天、浮水不得施工。施工 小砌块墙体应对孔、错缝、反砌。单排孔小砌块的搭接长度应为块体长度的 1/2；多排孔小砌块搭接长度，不应小于 90mm。灰缝中设置拉结钢筋或钢筋网片，但竖向通缝。仍不得超过两皮小砌块。灰缝 小砌块施工应对孔错缝搭砌，灰缝应横平竖直，宽度宜 812mm。砌体水平和竖向灰缝的砂浆饱满度，按净面积计算不得低于 90%，不得出现瞎缝、透明缝等。证儿八经建造师 5 四、填充墙砌体工程（1）在厨房、卫生间、浴室等处采用轻集料混凝土小型空心砌块、蒸压加气混凝土砌块砌筑墙体时，墙底宜现浇混凝土坎台，高度宜为 150mm（C20 强度）。（2）轻骨料和蒸压加气混凝土砌块的产品龄期不应小于 28 天。蒸压加气混凝土砌块的含水率宜小于 30%。（3）进场后应按品种、规格堆放整齐，堆置高度不宜超过 2m 蒸压加气、混凝土砌块在运输及堆放中应防止雨淋。（8）蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块不应与其他块体混砌，不同强度等级的同类块体也不得混砌。（5）轻骨料混凝土小型空心砌块或加气混凝土砌块墙如无切实有效措施，不得用于下列部位：1）建筑物防潮层以下部位；2）长期浸水或化学侵蚀环境；3）长期处于有振动源环境的墙体；4）砌块表面经常处于 80C 以上的高温环境。（10）砌筑填充墙时应错缝搭砌，蒸压加气混凝土砌块搭砌长度不应小于砌块长度的1/3。轻骨料混凝土小型空心砌块搭砌长度不应小于 90mm。竖向通缝不应大于 2 皮砌块。【补充内容】（3）烧结空心砖、轻骨料混凝土小型空心砌块砌体的灰缝应为 812mm。蒸压加气混凝土砌块砌体采用水泥砂浆、水泥混合砂浆或蒸压加气混凝土砌块砌筑砌筑砂浆时，水平灰缝厚度和竖向灰缝宽度不应超过 15mm；当采用蒸压加气混凝土砌块粘结砂浆时，水平灰缝厚度和竖向灰缝宽度宜为 34mm。【19 年真题】240mm 厚灰砂砖填充墙与主体结构连接施工的要求有：填充墙与柱连接钢筋为 26600，伸入墙内 500mm；填充墙与结构梁下最后三皮砖空隙部位，在墙体砌筑 7d后，采取两边对称斜砌填实；化学植筋连接筋 6 做拉拔试验时，将轴向受拉非破坏承载力检验值设为 5.0KN，持荷时间 2min，期间各检测结果符合相关要求，即判定该试样合格。【问题 2】指出填充墙与主体结构连接施工要求中的不妥之处，并写出正确做法。证儿八经建造师 6 【答案 2】不妥 1：填充墙与柱连接钢筋间距 600mm；正确做法：间距不应大于 500mm。不妥 2：填充墙与柱连接钢筋伸入墙内 500mm。正确做法：每边伸入墙内不小于 1m。不妥 3：填充墙顶部空隙部位，在墙体砌筑 7d 后，采取两边对称斜砌填实。正确做法：应在下部墙砌完 14d 后砌筑，并由中间开始向两边斜砌。不妥4：化学植筋连接筋6做拉拔试验时，将轴向受拉非破坏承载力检验值设为5.0KN。正确做法：锚固钢筋拉拔试验的轴向受拉非破坏承载力检验值应为 6.0KN。不妥 5：拉拔试验持荷时间 2min，期间各检测结果符合相关要求，即判定该试样合格。正确做法：抽检钢筋在检验值作用下应基材无裂缝、钢筋无滑移宏观裂损现象；持荷2min 期间荷载值降低不大于 5%，方可判定试样合格。【2021 年一建】背景资料：某施工单位承建一高档住宅楼工程。钢筋混凝土剪力墙结构，地下 2 层，地上 26 层，建筑面积 36000。二次结构填充墙施工时，为抢工期，项目工程部门安排作业人员将刚生产 7 天的蒸压加气混凝土砌块用于砌筑，作业要求砌体灰缝厚度、饱满度等质量满足要求。后被监理工程师发现，责令停工整改。【问题】蒸压加气混凝土砌块使用时的要求龄期和含水率应是多少？写出水泥砂浆砌筑蒸压加气混凝土砌块的灰缝质量要求。【答案】（1）龄期 28 天；含水率宜小于 30%。（2）水平灰缝厚度和竖向灰缝宽度15mm；填充墙砌筑砂浆的灰缝饱满度均应80%，且空心砖砌块竖缝应填满砂浆不得有透明缝、瞎缝、假缝。本节小结：
