WM_26、1Z203000第07讲　单代号网络计划.pdf

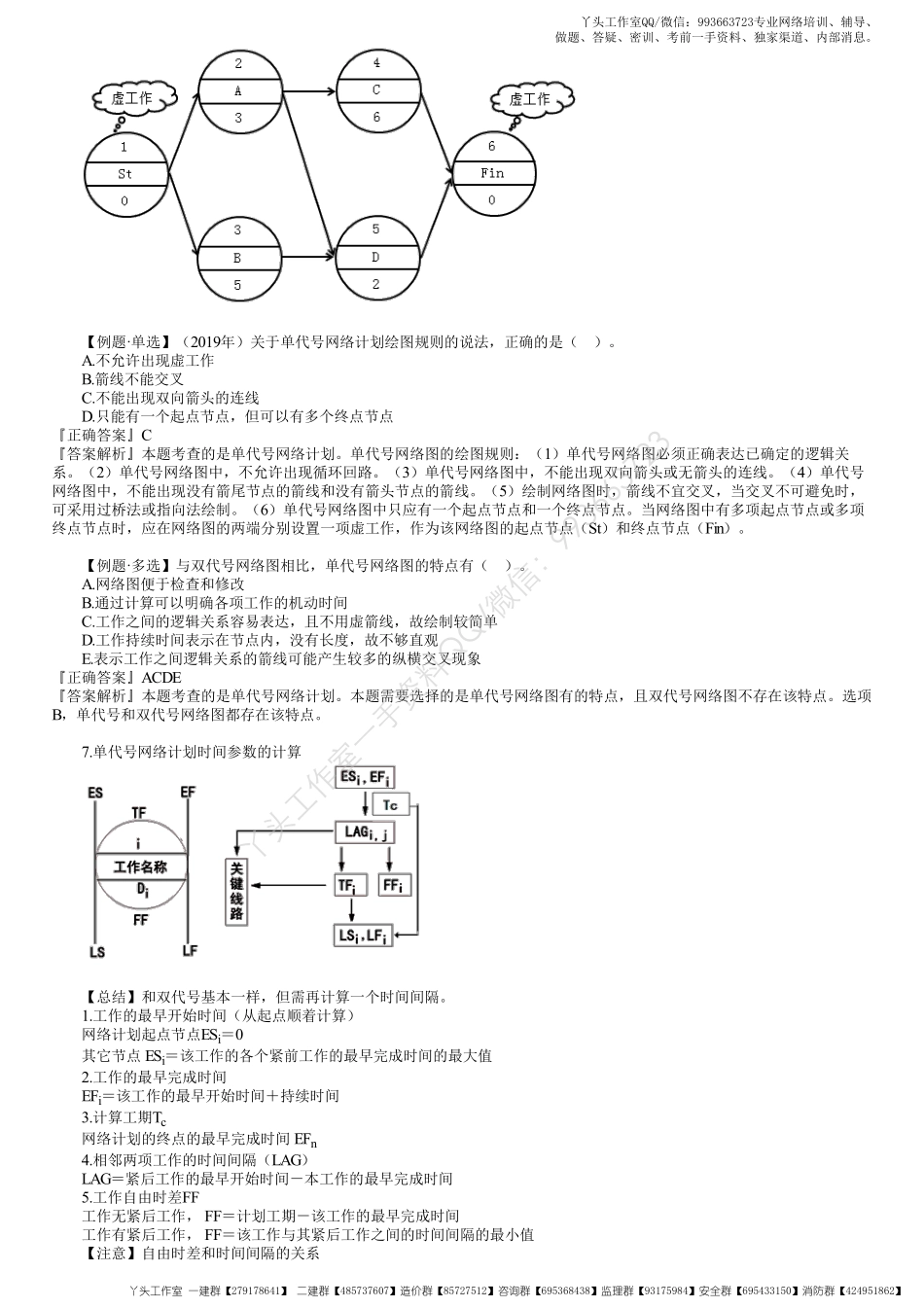

四、单代号网络计划四、单代号网络计划1.概念-以节点及其编号表示工作，以箭线表示工作之间逻辑关系的网络图。2.特点 工作之间的逻辑关系容易表达，不用虚箭线，绘制简单网络图便于检查和修改 箭线长度不代表持续时间，不形象直观 可能产生较多的纵横交叉现象 3.节点一个节点表示一项工作，节点用圆圈或矩形表示，有工作代号、工作名称、持续时间节点必须编号，号码可间断，但严禁重复，箭尾节点编号应小于箭头节点编号。一项工作唯一的节点和编号。4.箭线 只表示紧邻工作之间的逻辑关系，既不占时间，也不消耗资源。5.线路 各条线路应用该线路上的节点编号从小到大依次表述。6.绘制规则（1）必须正确表达已确定的逻辑关系。（2）严禁出现循环回路。（3）严禁出现双向箭头或无箭头连线。（4）严禁出现没有箭尾节点与没有箭头节点的箭线。（5）箭线不宜交叉，不可避免时，采用过桥或指向法。（6）只应有一个起点节点和一个终点节点，如有多项时，应在网络的两端分别设置一项虚工作，作为起点节点和终点节点。丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】【例题单选】（2019年）关于单代号网络计划绘图规则的说法，正确的是（）。A.不允许出现虚工作 B.箭线不能交叉 C.不能出现双向箭头的连线 D.只能有一个起点节点，但可以有多个终点节点 正确答案C答案解析本题考查的是单代号网络计划。单代号网络图的绘图规则：（1）单代号网络图必须正确表达已确定的逻辑关系。（2）单代号网络图中，不允许出现循环回路。（3）单代号网络图中，不能出现双向箭头或无箭头的连线。（4）单代号网络图中，不能出现没有箭尾节点的箭线和没有箭头节点的箭线。（5）绘制网络图时，箭线不宜交叉，当交叉不可避免时，可采用过桥法或指向法绘制。（6）单代号网络图中只应有一个起点节点和一个终点节点。当网络图中有多项起点节点或多项终点节点时，应在网络图的两端分别设置一项虚工作，作为该网络图的起点节点（St）和终点节点（Fin）。【例题多选】与双代号网络图相比，单代号网络图的特点有（）。A.网络图便于检查和修改 B.通过计算可以明确各项工作的机动时间 C.工作之间的逻辑关系容易表达，且不用虚箭线，故绘制较简单 D.工作持续时间表示在节点内，没有长度，故不够直观 E.表示工作之间逻辑关系的箭线可能产生较多的纵横交叉现象 正确答案ACDE答案解析本题考查的是单代号网络计划。本题需要选择的是单代号网络图有的特点，且双代号网络图不存在该特点。选项B，单代号和双代号网络图都存在该特点。7.单代号网络计划时间参数的计算【总结】和双代号基本一样，但需再计算一个时间间隔。1.工作的最早开始时间（从起点顺着计算）网络计划起点节点ESi0其它节点 ESi该工作的各个紧前工作的最早完成时间的最大值2.工作的最早完成时间EFi该工作的最早开始时间持续时间3.计算工期Tc网络计划的终点的最早完成时间 EFn4.相邻两项工作的时间间隔（LAG）LAG紧后工作的最早开始时间本工作的最早完成时间5.工作自由时差FF工作无紧后工作，FF计划工期该工作的最早完成时间工作有紧后工作，FF该工作与其紧后工作之间的时间间隔的最小值【注意】自由时差和时间间隔的关系丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】LAG紧后工作的最早开始时间本工作的最早完成时间自由时差=紧后工作最早开始时间的最小值-本工作的最早完成时间（双代号的计算方法）自由时差=时间间隔的最小值6.总时差（1）终点节点的总时差，当计算工期计划工期，其值为0。（2）其他工作的总时差min各紧后工作的总时差+紧后工作与本工作的时间间隔【区分】双代号时标网络计划总时差的计算总时差=min紧后工作的总时差+本工作的自由时差紧后工作A的总时差5，与本工作的时间间隔为4紧后工作B的总时差6，与本工作的时间间隔为2关键工作：总时差最小的工作是关键工作。关键线路：全部由关键工作组成的线路，且关键工作之间的时间间隔全部为零。【提示】该网络图中所有的工作都是关键工作，但是ACDF这条线路不是关键线路，CD间的是时间间隔为2。【例题单选】（2017年）某单代号网络计划如下图，工作A、D之间的时间间隔是（）天。A.0B.1C.2D.3正确答案C答案解析本题考查的是工程网络计划有关时间参数的计算。相邻两项工作之间的时间间隔等于紧后工作的最早开始时间和本工作的最早完成时间之差。工作A的最早完成时间为4，工作D的最早开始时间为6，6-4=2，故工作A、D之间的时间间隔为2天。【例题单选】（2016年）某单代号网络计划如下图（时间单位：天），其计算工期为（）天。丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】A.20B.26C.22D.24正确答案B答案解析本题考查的是单代号网络计划。网络图的关键线路为：ACGHFin或者13678。总工期为26天。【例题单选】（2015年）已知工作F有且仅有两项并行的紧后工作G和H，G工作的最迟开始时间为第12天，最早开始时间为第8天；H工作的最迟完成时间为第14天，最早完成时间为第12天；工作F与G、H的时间间隔分别为4天和5天，则F工作的总时差为（）天。A.0B.5C.7D.9正确答案C答案解析本题考查的是单代号网络计划。G工作的总时差=12-8=4，H工作的总时差=14-12=2。F工作的总时差=min紧后工作的总时差+本工作与该紧后工作之间的时间间隔=4+4,2+5=7（天）。【例题单选】（2015年）关于虚工作的说法，正确的是（）。A.虚工作只在双代号网络计划中存在B.虚工作一般不消耗资源但占用时间C.虚工作可以正确表达工作间逻辑关系D.双代号时标网络计划中虚工作用波形表示正确答案C答案解析本题考查的是双代号网络计划。选项A错误，因单代号网络计划中也可能用到虚工作。选项B错误，正确的表述应为“虚箭线是实际工作中不存在的一项虚工作，故它们既不占用时间，也不消耗资源，一般起着工作之间的联系、区分和断路三个作用”。选项D错误，正确的表述应为“双代号时标网络计划中，用虚箭线表示虚工作，以波形线表示工作的自由时差”。【例题多选】（2016年）关于工作总时差、自由时差及相邻两工作间间隔时间关系的说法，正确的有（）。A.工作的自由时差一定不超过其紧后工作的总时差B.工作的自由时差一定不超过其相应的总时差C.工作的总时差一定不超过其紧后工作的自由时差D.工作的自由时差一定不超过其紧后工作之间的间隔时间E.工作的总时差一定不超过其紧后工作之间的间隔时间正确答案BD答案解析本题考查的是工程网络计划有关时间参数的计算。选项A错误，本工作的自由时差，与紧后工作的总时差没有必然的联系；选项C错误，本工作的总时差等于本工作的自由时差加上后续工作的总时差，但是与紧后工作的自由时差是没有关联的；选项E错误，与紧后工作的最小时间间隔是该工作的自由时差，总时差一定是大于等于自由时差的。丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】
