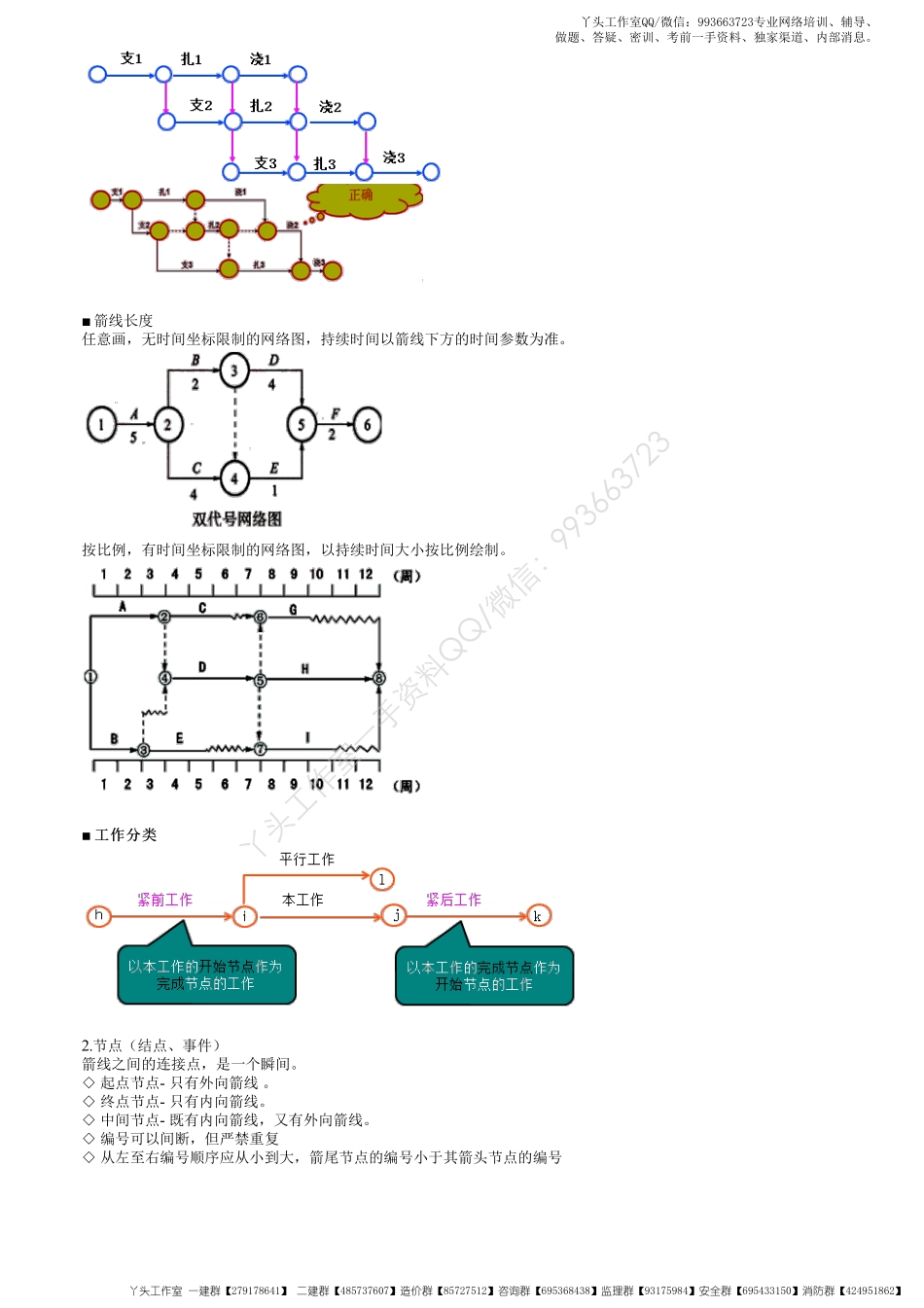

3032-3033工程网络计划的编制方法、时间参数的计算工程网络计划的编制方法、时间参数的计算一、双代号网络计划一、双代号网络计划由箭线和节点组成的有向有序的网状图形。以箭线及其两端节点的编号表示工作的网络图。由箭线和节点组成的有向有序的网状图形。（一）基本概念1.箭线（工作）箭线及其两端带编号的节点表示一项工作 箭线的箭尾节点 i 表示工作开始，箭头节点 j 表示工作完成 一条箭线表示项目中的一个施工过程 虚箭线的作用联系作用是指应用虚箭线正确表达工作之间相互依存的关系。区分作用是指双代号网络图中每一项工作都必须用一条箭线和两个代号表示，若两项工作的代号相同时，应使用虚工作加以区分。断路作用是用虚箭线断掉多余联系，即在网络图中把无联系的工作连接上时，应加上虚工作将其断开。丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】箭线长度任意画，无时间坐标限制的网络图，持续时间以箭线下方的时间参数为准。按比例，有时间坐标限制的网络图，以持续时间大小按比例绘制。工作分类工作分类2.节点（结点、事件）箭线之间的连接点，是一个瞬间。起点节点-只有外向箭线。终点节点-只有内向箭线。中间节点-既有内向箭线，又有外向箭线。编号可以间断，但严禁重复 从左至右编号顺序应从小到大，箭尾节点的编号小于其箭头节点的编号丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】3.线路从起点节点开始，沿箭头方向顺序通过一系列箭线与节点，最后达到终点节点的通路。线路的长度：线路上各项工作持续时间的总和。关键线路，持续时间总和最长的线路。用双线或粗线标注，其他为非关键线路。网络计划可以有多条关键线路，关键线路上可以有虚箭线。4.逻辑关系（1）工艺关系 生产性工作之间由工艺过程决定的先后顺序；非生产性工作之间由工作程序决定的先后顺序。（2）组织关系（人可以改变的）由于组织安排或资源（人、财、物）调配而产生的先后顺序【例题单选】（2020年）各工作间逻辑关系表及相应双代号网络图如下图。图中虚箭线的作用是（）。工作ABCD紧前工作-AA、BA.联系 B.区分 C.断路 D.指向正确答案A答案解析本题考查的是工程网络计划的编制方法。联系作用是应用虚箭线正确表达工作之间相互依存的关系，通过表格可以知道工作A是工作D的紧前工作，所以增加虚箭线表达工作A与工作D之间的关系。【例题多选】（2019年）关于双代号网络计划中线路的说法，正确的有（）。A.长度最短的线路称为关键线路 B.一个网络图中可能有一条或多条关键线路 C.线路中各项工作持续时间之和就是该线路的长度 D.线路中各节点应从小到大连续编号 E.没有虚工作的线路称为关键线路 正确答案BC 答案解析本题考查的是双代号网络计划。选项A，在各条线路中，有一条或几条线路的总时间最长，称为关键线路，一般用双线或粗线标注。其他线路长度均小于关键线路，称为非关键线路。选项D，网络图节点的编号顺序应从小到大，可不连续，但不允许重复。选项E，自始至终全部由关键工作组成的线路为关键线路，或线路上总的工作持续时间最长的线路为关键线路。虚工作不占用时间，也不消耗资源。丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】【例题多选】（2015年）在双代号网络图中，虚箭线的作用有（）。A.指向 B.联系 C.区分D.过桥 E.断路正确答案BCE答案解析本题考查的是双代号网络计划。虚箭线是实际工作中并不存在的一项虚工作，故他们既不占用时间，也不消耗资源，一般起着工作之间的联系、区分和断路三个作用。（记忆：细分路）（二）绘图规则（1）必须正确表达已确定的逻辑关系。网络图中常见的各种工作逻辑关系的表示方法表1Z203032-1工作之间的逻辑关系网络图中的表示方法A完成后进行B和CA、B均完成后进行CA、B均完成后同时进行C和DA完成后进行CA、B均完成后进行DA、B均完成后进行D A、B、C均完成后进行ED、E均完成后进行FA、B均完成后进行C B、D均完成后进行EA、B、C均完成后进行DB、C均完成后进行EA完成后进行C A、B均完成后进行D B均完成后进行EA、B两项工作分成三个施工段，分段流水施工：A1完成后进行A2、B1，A2完成后进行A3、B2，A2、B1均完成后进行B2，A3、B2均完成后进行B3（2）严禁出现循环回路。（3）节点之间严禁出现双向箭头或无箭头的连线。丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】（4）严禁出现无箭头节点或箭尾节点的箭线。（5）当节点有多条箭线时，可使用母线绘制。（6）箭线不宜交叉，交叉不可避免时，可用过桥法或指向法。（7）网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外）。（8）双代号网络图应条理清楚，布局合理。例如，网络图中的工作箭线不宜画成任意方向或曲线形状，尽可能用水平线或斜线；关键线路、关键工作尽可能安排在图面中心位置，其他工作分散在两边；避免倒回箭头等。【例题多选】（2020年）下列双代号网络图中，存在的绘图错误有（）。A.存在多个起点节点 B.箭线交叉的方式错误丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】C.存在相同节点编号的工作 D.存在没有箭尾节点的箭线E.存在多余的虚工作正确答案AB答案解析本题考查的是双代号网络计划绘图规则。选项A，有、两个起点节点，故错误。选项B，箭线交叉的方式错误。【例题多选】（2013、2018年）某分部工程双代号网络计划如下图所示，其存在的绘图错误有（）。A.多个终点节点B.存在循环回路C.多个起点节点D.节点编号有误E.有多余虚工作正确答案CDE答案解析本题考查的是双代号网络计划。有多个起点节点和；有两个节点和节点指向错误，故节点编号错误；有多余虚工作。【例题单选】（2017年）根据工程网络计划技术规程JQJ/T 121-2015，网络图存在的绘图错误是（）。A.编号相同的工作B.多个起点节点C.相同的节点编号D.无箭尾节点的箭线正确答案A答案解析本题考查的是双代号网络计划。有两个工作，所以有编号相同的两个工作。【例题单选】（2017年）某工作间逻辑关系如下图，则正确的是（）。A.A、B均完成后同时进行C、D B.A、B均完成后进行DC.A、B、C均完成后同时进行D、E D.B、C完成后进行E正确答案B答案解析本题考查的是双代号网络计划。A、B均完成后进行D，所以选项A错误；A、B、C均完成后进行E，所以选项C、D错误。丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】【例题多选】（2017年）某工程工作逻辑关系如下表，C工作的紧后工作有（）。工作ABCDEFGH紧前工作AA、BCB、CD、EC、F、GA.工作H B.工作G C.工作F D.工作E E.工作D正确答案ACD答案解析本题考查的是双代号网络计划。在表格中，C作为E、F、H的紧前工作，那么C工作的紧后工作就是E、F、H。丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】
