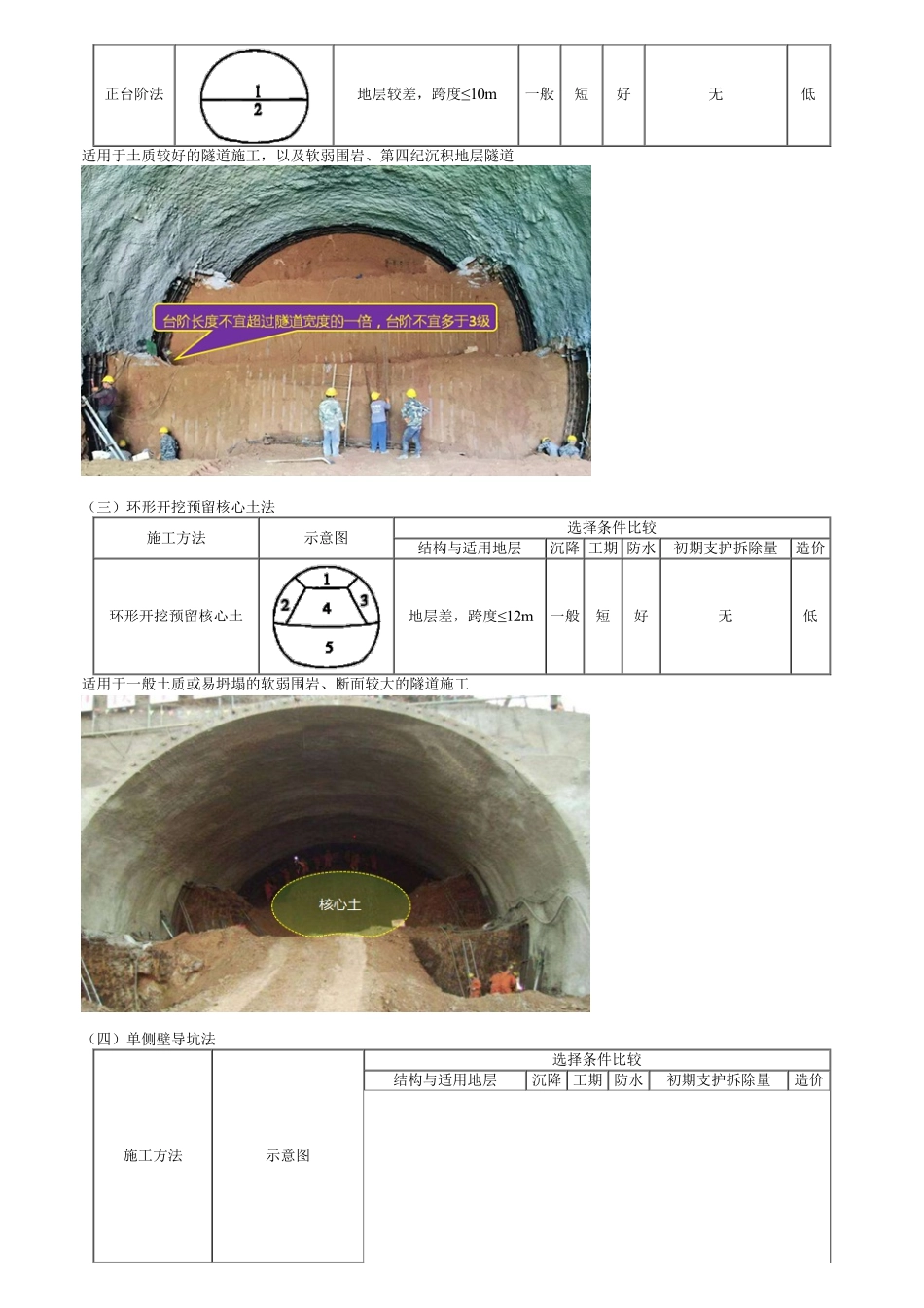

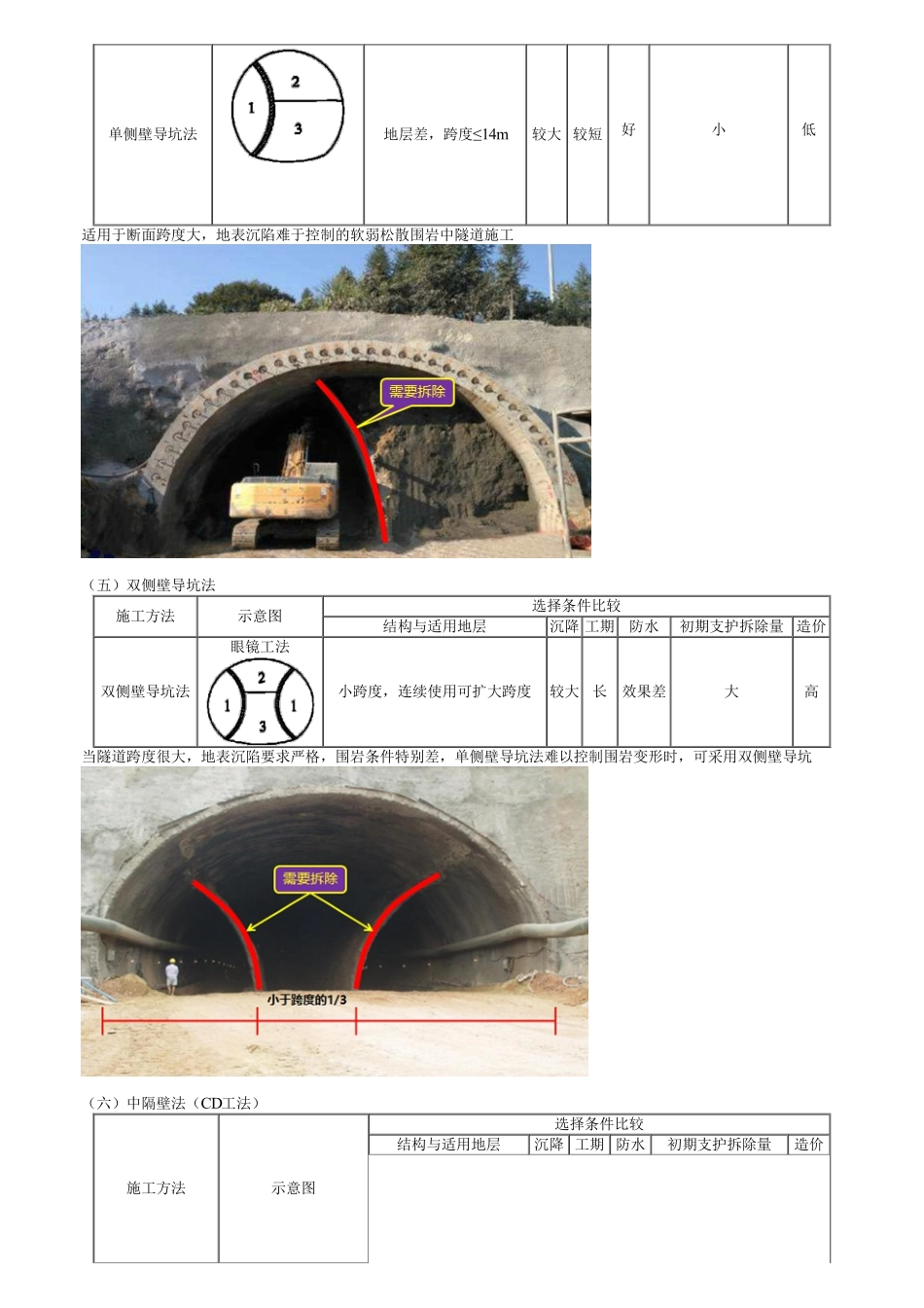

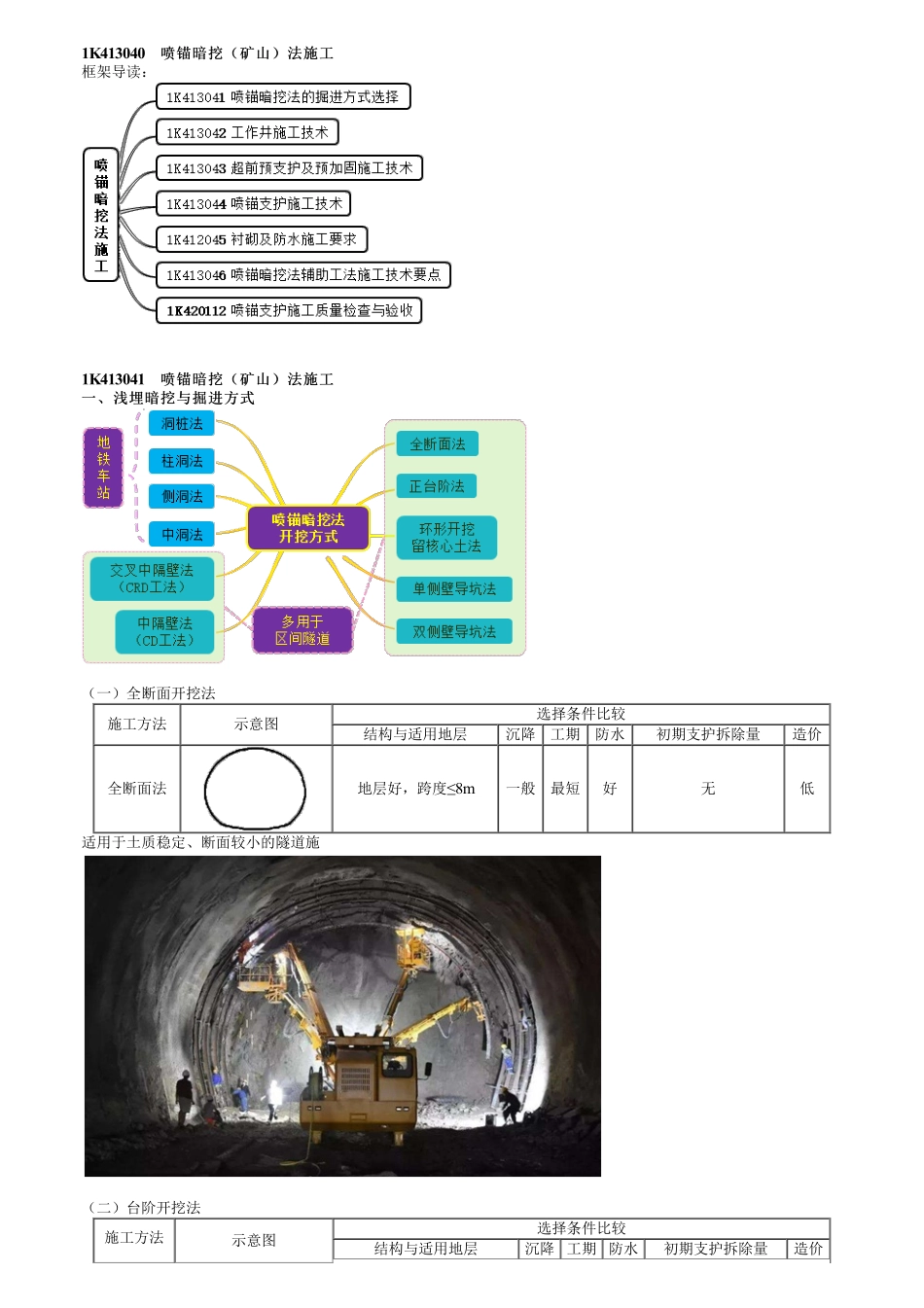

1K413040喷锚暗挖（矿山）法施工喷锚暗挖（矿山）法施工框架导读：1K413041喷锚暗挖（矿山）法施工喷锚暗挖（矿山）法施工一、浅埋暗挖与掘进方式一、浅埋暗挖与掘进方式（一）全断面开挖法施工方法示意图选择条件比较结构与适用地层沉降工期防水初期支护拆除量造价全断面法地层好，跨度8m一般最短好无低适用于土质稳定、断面较小的隧道施（二）台阶开挖法施工方法示意图选择条件比较结构与适用地层沉降工期防水初期支护拆除量造价正台阶法地层较差，跨度10m一般短好无低适用于土质较好的隧道施工，以及软弱围岩、第四纪沉积地层隧道（三）环形开挖预留核心土法施工方法示意图选择条件比较结构与适用地层沉降 工期 防水初期支护拆除量造价环形开挖预留核心土地层差，跨度12m一般短好无低适用于一般土质或易坍塌的软弱围岩、断面较大的隧道施工（四）单侧壁导坑法施工方法示意图选择条件比较结构与适用地层沉降 工期 防水初期支护拆除量造价单侧壁导坑法地层差，跨度14m较大 较短好小低适用于断面跨度大，地表沉陷难于控制的软弱松散围岩中隧道施工（五）双侧壁导坑法施工方法示意图选择条件比较结构与适用地层沉降 工期防水初期支护拆除量造价双侧壁导坑法眼镜工法小跨度，连续使用可扩大跨度较大长效果差大高当隧道跨度很大，地表沉陷要求严格，围岩条件特别差，单侧壁导坑法难以控制围岩变形时，可采用双侧壁导坑（六）中隔壁法（CD工法）施工方法示意图选择条件比较结构与适用地层沉降 工期 防水初期支护拆除量造价中隔壁法CD法地层差，跨度18m较大 较短好小偏高适用于地层较差、不稳定岩体且地面沉降要求严格的地下工程（七）交叉中隔壁法（CRD工法）施工方法示意图选择条件比较结构与适用地层沉降 工期 防水初期支护拆除量造价交叉中隔壁法CRD法地层差，跨度20m较小长好大高当CD工法不能满足要求时，可在CD工法基础上加设临时仰拱（八）中洞法施工方法示意图选择条件比较结构与适用地层沉降 工期防水初期支护拆除量造价中洞法小跨度，连续使用可扩成大跨度小长效果差大较高（九）侧洞法选择条件比较施工方法示意图结构与适用地层沉降工期防水初期支护拆除量造价侧洞法小跨度，连续使用可扩成大跨度大长效果差大高（十）柱洞法施工方法示意图选择条件比较结构与适用地层沉降工期防水初期支护拆除量造价柱洞法多层多跨大长效果差大高（十一）洞桩法施工方法示意图选择条件比较结构与适用地层沉降工期防水初期支护拆除量造价洞桩法多层多跨较大长效果差较大高【总结】沉降：中洞+CRD小防水：与顶部有两个以上交点的都是差支护：隔壁只有一个的拆除量小跨度：前七类等差数列全断正台环开挖，单双侧壁导坑法CD交叉中隔壁，地层渐差跨8起逐加2米用区间，中侧柱洞桩站立多跨多层大跨度，大型车站就靠你全断8m正台10m环挖12m单侧14m双侧？CD18mCRD20m中洞小跨变大跨侧洞柱洞多层多跨洞桩1K413042工作井施工技术工作井施工技术一、工作井施工技术一、工作井施工技术（一）施工准备1.施工前：地下管线、建（构）筑物进行调查。竖井施工范围内应人工开挖十字探沟，确定无管线后再开挖。2.施工中：加强重要管线、建（构）筑物等的保护和监测。3.井口防护应符合的规定（1）设置防雨棚、挡水墙。（2）设置安全护栏，护栏高度不应小于1.2m。（3）竖井周边应架设安全警示装置。（二）锁口圈梁1.竖井应按设计施做锁口圈梁，圈梁埋深较大时，上部应设置砖砌挡土墙、土钉墙或“格栅钢架+喷射混凝土”等临时围护结构。2.锁口圈梁处土方不得超挖，并应做好边坡支护。3.圈梁混凝土强度应达到设计强度的70%及以上时，方可向下开挖竖井。4.锁口圈梁与格栅应按设计要求进行连接，井壁不得出现脱落。（三）提升系统起重吊装设备应由有资质的单位安装、拆除；安装完成后，应进行安全检验，合格后方可使用。（四）竖井开挖与支护1.地下水控制及地层预加固。2.井口应设置挡水墙，四周地面应硬化处理，并应做好排水措施。3.应对称、分层、分块开挖，随挖随支护；每一分层的开挖，宜遵循先开挖周边、后开挖中部的顺序。4.初期支护应尽快封闭成环。5.喷射混凝土应密实、平整。6.平面尺寸和深度较大的竖井应及时安装临时支撑。7.严格控制竖井开挖断面尺寸和高程，不得欠挖，竖井开挖到底后应及时封底。8.竖井开挖过程中应加强观察和监测。当发现地层渗水，井壁土体松散、裂缝或支撑出现较大变形等现象时，应立即停止施工，采取措施加固处理后方可继续施工。二、马头门施工技术二、马头门施工技术1.竖井初期支护施工至马头门处应预埋暗梁及暗桩，并应沿马头门拱部外轮廓线打入超前小导管，注浆加固地层。2.马头门的开挖应分段破除竖井井壁，宜按照先拱部、再侧墙、最后底板的顺序破除。隧道掘进方式为环形开挖预留核心土法时，马头门施工步序：3.马头门处隧道应密排三榀格栅钢架；隧道格栅主筋应与格栅主筋、连接筋焊接牢固；隧道纵向连接筋应与竖井主筋焊接牢固。4.马头门开启应按顺序进行，同一竖井内的马头门不得同时施工。一侧隧道掘进15m后，方可开启另一侧马头门。马头门标高不一致时，宜遵循“先低后高”的原则。5.施工中严格贯彻“十八字方针”施工。6.停止开挖时，应及时喷射混凝土封闭掌子面；因特殊原因停止作业时间较长时，应对掌子面采取加强封闭措施。
