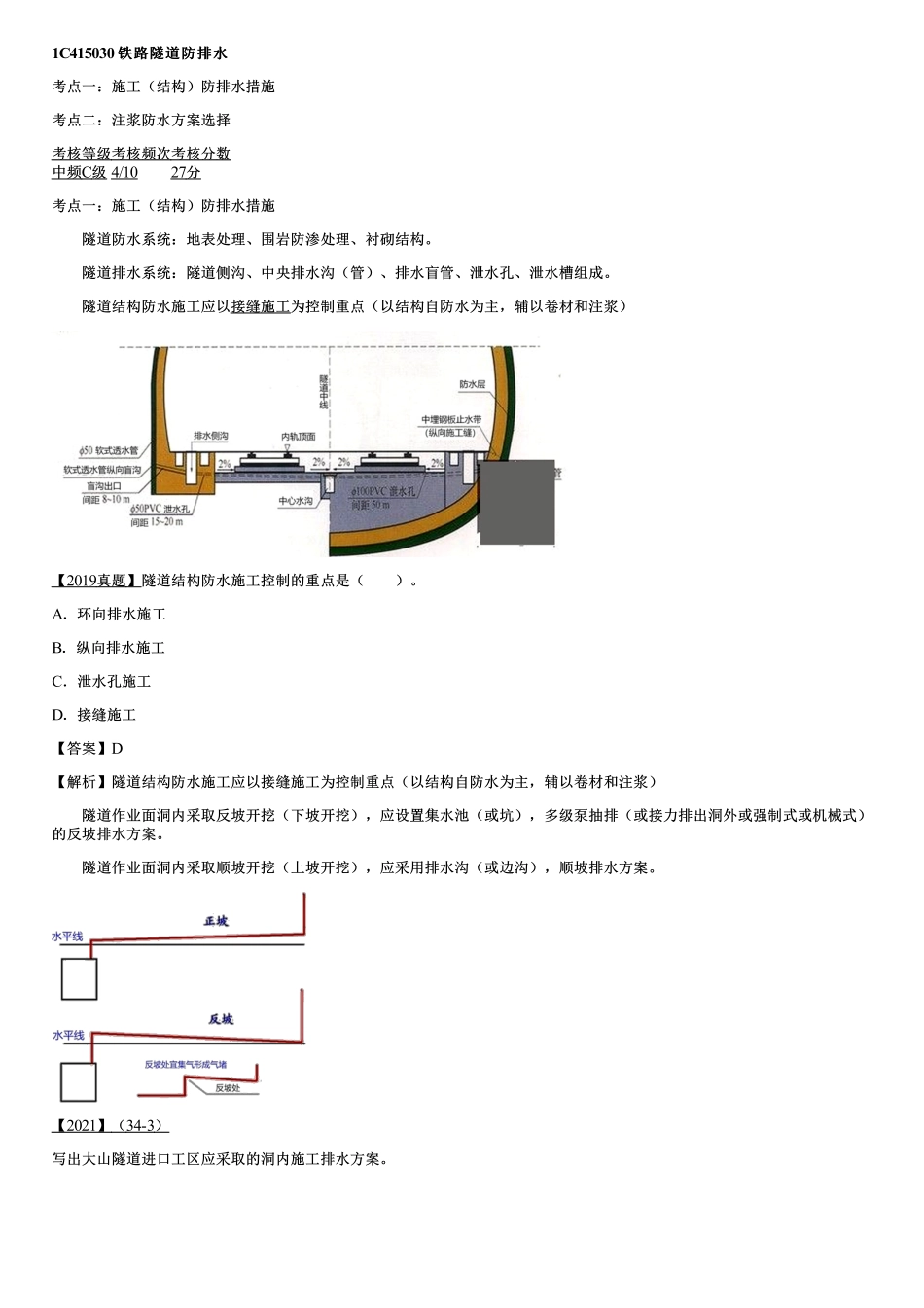

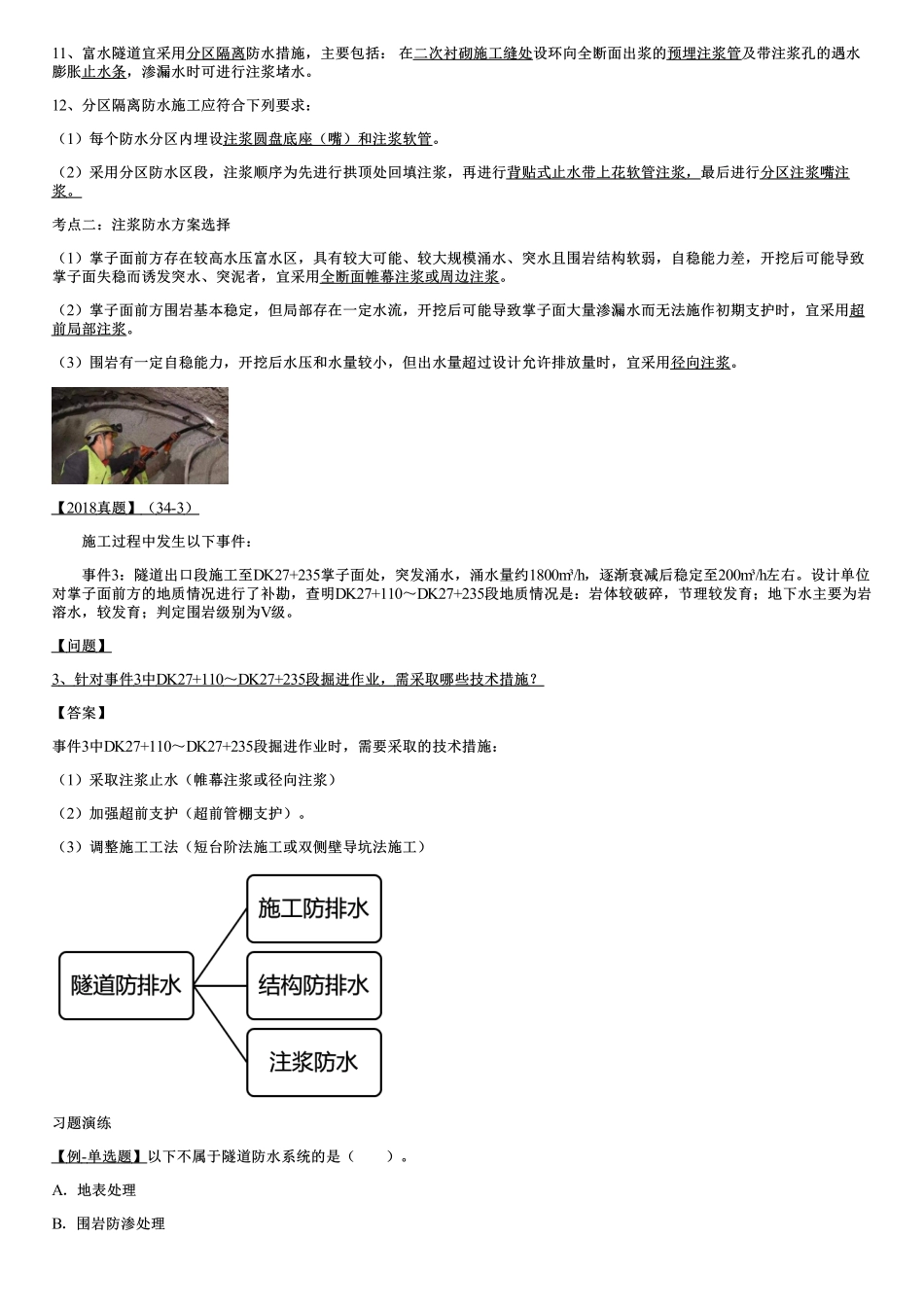

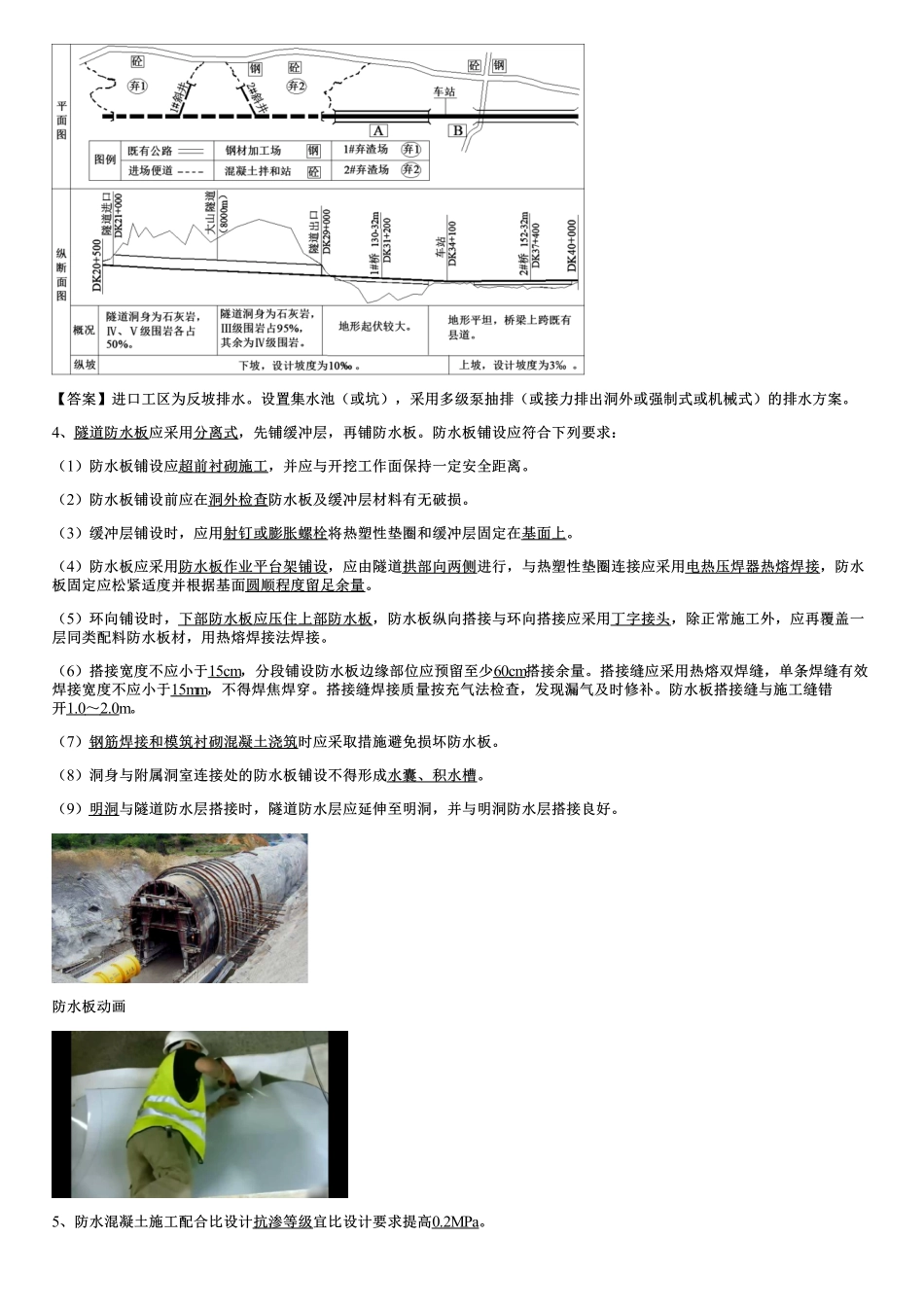

1C415030 铁路隧道防排水铁路隧道防排水考点一：施工（结构）防排水措施考点二：注浆防水方案选择考核等级考核频次考核分数中频C级4/1027分考点一：施工（结构）防排水措施隧道防水系统：地表处理、围岩防渗处理、衬砌结构。隧道排水系统：隧道侧沟、中央排水沟（管）、排水盲管、泄水孔、泄水槽组成。隧道结构防水施工应以接缝施工为控制重点（以结构自防水为主，辅以卷材和注浆）【2019真题】隧道结构防水施工控制的重点是（）。A环向排水施工B纵向排水施工C泄水孔施工D接缝施工【答案】D【解析】隧道结构防水施工应以接缝施工为控制重点（以结构自防水为主，辅以卷材和注浆）隧道作业面洞内采取反坡开挖（下坡开挖），应设置集水池（或坑），多级泵抽排（或接力排出洞外或强制式或机械式）的反坡排水方案。隧道作业面洞内采取顺坡开挖（上坡开挖），应采用排水沟（或边沟），顺坡排水方案。【2021】（34-3）写出大山隧道进口工区应采取的洞内施工排水方案。【答案】进口工区为反坡排水。设置集水池（或坑），采用多级泵抽排（或接力排出洞外或强制式或机械式）的排水方案。4、隧道防水板应采用分离式，先铺缓冲层，再铺防水板。防水板铺设应符合下列要求：（1）防水板铺设应超前衬砌施工，并应与开挖工作面保持一定安全距离。（2）防水板铺设前应在洞外检查防水板及缓冲层材料有无破损。（3）缓冲层铺设时，应用射钉或膨胀螺栓将热塑性垫圈和缓冲层固定在基面上。（4）防水板应采用防水板作业平台架铺设，应由隧道拱部向两侧进行，与热塑性垫圈连接应采用电热压焊器热熔焊接，防水板固定应松紧适度并根据基面圆顺程度留足余量。（5）环向铺设时，下部防水板应压住上部防水板，防水板纵向搭接与环向搭接应采用丁字接头，除正常施工外，应再覆盖一层同类配料防水板材，用热熔焊接法焊接。（6）搭接宽度不应小于15cm，分段铺设防水板边缘部位应预留至少60cm搭接余量。搭接缝应采用热熔双焊缝，单条焊缝有效焊接宽度不应小于15mm，不得焊焦焊穿。搭接缝焊接质量按充气法检查，发现漏气及时修补。防水板搭接缝与施工缝错开1.02.0m。（7）钢筋焊接和模筑衬砌混凝土浇筑时应采取措施避免损坏防水板。（8）洞身与附属洞室连接处的防水板铺设不得形成水囊、积水槽。（9）明洞与隧道防水层搭接时，隧道防水层应延伸至明洞，并与明洞防水层搭接良好。防水板动画5、防水混凝土施工配合比设计抗渗等级宜比设计要求提高0.2MPa。11、富水隧道宜采用分区隔离防水措施，主要包括：在二次衬砌施工缝处设环向全断面出浆的预埋注浆管及带注浆孔的遇水膨胀止水条，渗漏水时可进行注浆堵水。12、分区隔离防水施工应符合下列要求：（1）每个防水分区内埋设注浆圆盘底座（嘴）和注浆软管。（2）采用分区防水区段，注浆顺序为先进行拱顶处回填注浆，再进行背贴式止水带上花软管注浆，最后进行分区注浆嘴注浆。考点二：注浆防水方案选择（1）掌子面前方存在较高水压富水区，具有较大可能、较大规模涌水、突水且围岩结构软弱，自稳能力差，开挖后可能导致掌子面失稳而诱发突水、突泥者，宜采用全断面帷幕注浆或周边注浆。（2）掌子面前方围岩基本稳定，但局部存在一定水流，开挖后可能导致掌子面大量渗漏水而无法施作初期支护时，宜采用超前局部注浆。（3）围岩有一定自稳能力，开挖后水压和水量较小，但出水量超过设计允许排放量时，宜采用径向注浆。【2018真题】（34-3）施工过程中发生以下事件：事件3：隧道出口段施工至DK27+235掌子面处，突发涌水，涌水量约1800m/h，逐渐衰减后稳定至200m/h左右。设计单位对掌子面前方的地质情况进行了补勘，查明DK27+110DK27+235段地质情况是：岩体较破碎，节理较发育；地下水主要为岩溶水，较发育；判定围岩级别为V级。【问题】3、针对事件3中DK27+110DK27+235段掘进作业，需采取哪些技术措施？【答案】事件3中DK27+110DK27+235段掘进作业时，需要采取的技术措施：（1）采取注浆止水（帷幕注浆或径向注浆）（2）加强超前支护（超前管棚支护）。（3）调整施工工法（短台阶法施工或双侧壁导坑法施工）习题演练【例-单选题】以下不属于隧道防水系统的是（）。A地表处理B围岩防渗处理C衬砌结构D隧道泄水孔【答案】D【解析】隧道工程由地表处理、围岩防渗处理、衬砌结构构成隧道防水系统。【例-单选题】隧道排水系统由（）构成。A隧道侧沟B中央排水沟C排水盲管D泄水孔E隧道防水板【答案】ABCD【解析】隧道侧沟、中央排水沟（管）、排水盲管、泄水孔和泄水槽组成排水系统。【例-单选题】隧道防排水包含（）。A结构防排水、特殊防排水B结构防排水、施工防排水C一般防排水、施工防排水D一般防排水、特殊防排水【答案】B【解析】包括结构防排水和施工防排水。【例-单选题】在隧道防排水施工中，能够为衬砌与围岩之间提供过水通道的设施是（）。A防水板B盲沟C泄水孔D排水沟【答案】B【解析】盲沟为衬砌与围岩之间提供过水通道。1C415040 铁路隧道衬砌铁路隧道衬砌考点一：隧道衬砌施工方法考核等级考核频次考核分数低频D级1/102分考点一：隧道衬砌施工方法在永久性隧道及地下工程中常用衬砌形式有以下三种：整体混凝土衬砌、复合式衬砌及锚喷衬砌。钢筋混凝土衬砌采用衬砌台车作模板、混凝土输送泵进行混凝土浇筑的施工方法。衬砌施工主要工作流程为：断面检查、放线定位、拱架模板整备、立模、混凝土制备与运输、混凝土浇筑、养护与拆模。补充：二次衬砌施工流程补充：二次衬砌混凝土浇筑要点1、采用混凝土拌合站集中拌制混凝土2、混凝土应该分层对称、边浇筑边振捣，最大下落高度不大于2m。3、台车前后混凝土高度差不能超过0.6m，左右混凝土高度不能超过0.5m。补充：二衬混凝土拆模应符合要求：1、衬砌在初期支护变形稳定后施工的，拆模时的混凝土强度应达到8MPa，特殊情况下，衬砌在初期支护变形稳定前施工的，拆模时的混凝土强度应达到设计的100%。2、拆模时混凝土内部与表层，表层与环境间的温差不得大于20度，结构内外侧表面温差不得大于15度，混凝土内部温度开始降温前不得拆模。3、保护层不小于3cm4、钢纤维混凝土采用预拌法。先干拌，均匀后加入水泥和水，搅拌时间不小于3min。5、仰拱超前衬砌施做，超前距离保持3倍以上衬砌循环。6、仰拱填充或底板混凝土达到5MPa后行人方可通行，达到设计强度50%，可车辆通行。7、隧道衬砌后，应对隧道基础变形进行沉降进行检测，级围岩400m，IV级围岩300m，V级围岩200m。习题演练【例-单选题】在永久性的隧道及地下工程中常用的衬砌形式有（）。A整体混凝土衬砌、复合式衬砌及锚喷衬砌B一次混凝土衬砌、二次混凝土衬砌及锚喷衬砌C初期混凝土衬砌、永久衬砌及复合衬砌D混凝土衬砌、浆砌片石衬砌【答案】A【解析】在永久性隧道及地下工程中常用衬砌形式有以下三种：整体混凝土衬砌、复合式衬砌及锚喷衬砌。【例-多选题】衬砌施工主要工作流程包括（）。A断面检查、放线定位B拱架模板整备、立摸C混凝土制备与运输D混凝土的浇筑E监控量测【答案】ABCD【解析】衬砌施工主要工作流程为：断面检查、放线定位、拱架模板整备、立模、混凝土制备与运输、混凝土浇筑、养护与拆模。
