37、1K412000第11讲　预应力混凝土施工技术（三）.pdf

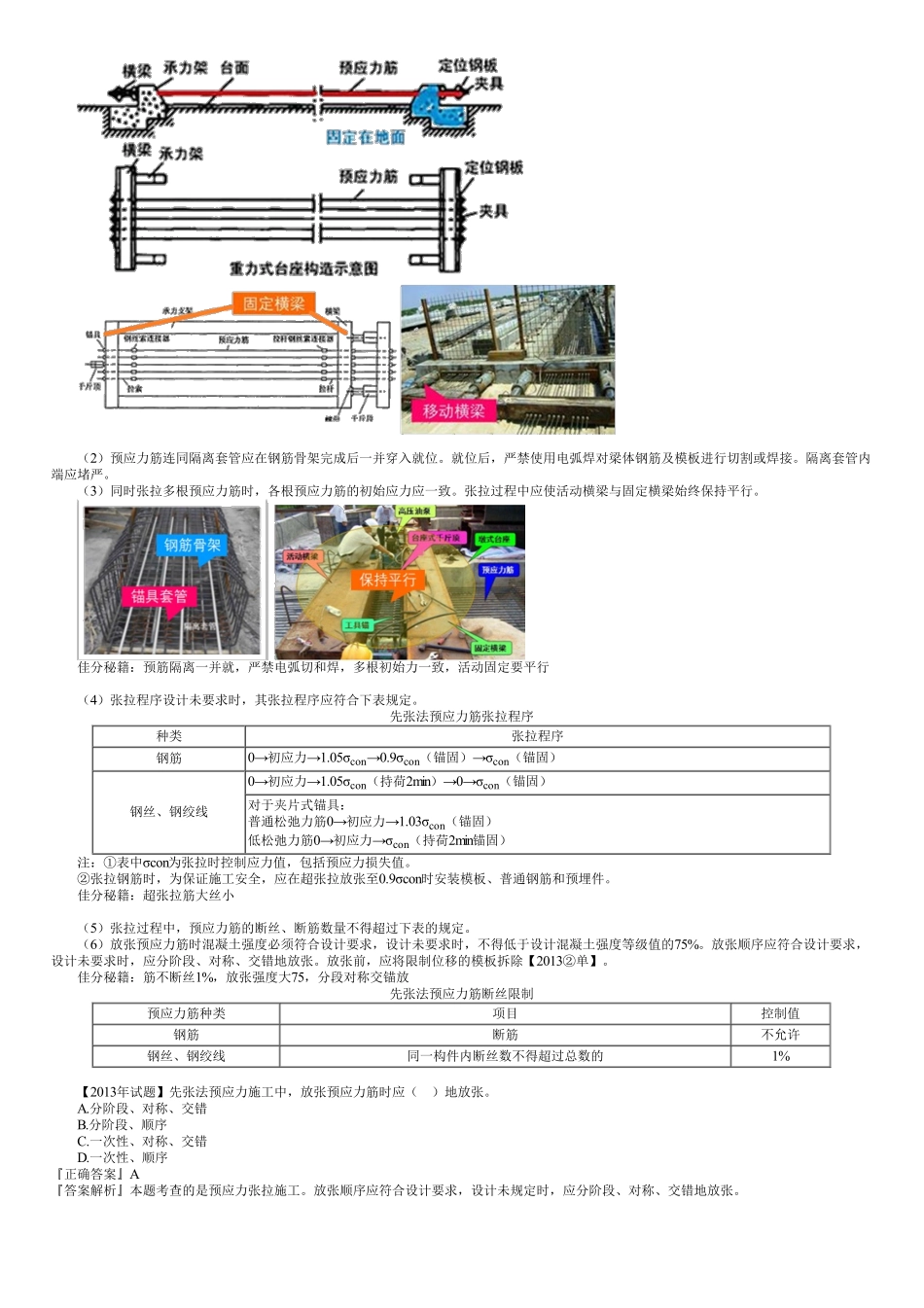

四、预应力张拉施工四、预应力张拉施工（一）基本规定（2）预应力筋采用应力控制方法张拉时，应以伸长值进行校核。设计无规定时，实际伸长值与理论伸长值之差应控制在6%以内。否则应暂停张拉，待查明原因并采取措施后，方可继续张拉【2014选】。（3）预应力张拉时，应先调整到初应力（0），该初应力宜为张拉控制应力（con）的10%15%，伸长值应从初应力时开始量测。（5）预应力筋的锚固应在张拉控制应力处于稳定状态下进行，锚固阶段张拉端预应力筋的内缩量，不得大于设计或规范规定。佳分秘籍：应力控制伸长校，实际理论6%之内，张拉控制初应力初为控制1015%，稳定状态去锚固，筋内缩量合规范（二）先张法预应力施工（1）张拉台座应具有足够的强度和刚度，其抗倾覆安全系数不得小于1.5，抗滑移安全系数不得小于1.3。张拉横梁应有足够的刚度，受力后的最大挠度不得大于2mm。锚板受力中心应与预应力筋合力中心一致。先张法预应力施工工艺【2017案】清理模板、台座刷涂隔离剂钢筋、预应力筋安装（含隔离套管安装）隔离套管封堵整体张拉安装模板浇筑混凝土拆除模板养护整体放张切除多余预应力筋吊运存放。佳分秘籍：台座有强又有刚，抗倾1.5抗滑1.3，横梁变形不大2，板筋合力一中心槽式台座（2）预应力筋连同隔离套管应在钢筋骨架完成后一并穿入就位。就位后，严禁使用电弧焊对梁体钢筋及模板进行切割或焊接。隔离套管内端应堵严。（3）同时张拉多根预应力筋时，各根预应力筋的初始应力应一致。张拉过程中应使活动横梁与固定横梁始终保持平行。佳分秘籍：预筋隔离一并就，严禁电弧切和焊，多根初始力一致，活动固定要平行（4）张拉程序设计未要求时，其张拉程序应符合下表规定。先张法预应力筋张拉程序种类张拉程序钢筋0初应力1.05con0.9con（锚固）con（锚固）钢丝、钢绞线0初应力1.05con（持荷2min）0con（锚固）对于夹片式锚具：普通松弛力筋0初应力1.03con（锚固）低松弛力筋0初应力con（持荷2min锚固）注：表中con为张拉时控制应力值，包括预应力损失值。张拉钢筋时，为保证施工安全，应在超张拉放张至0.9con时安装模板、普通钢筋和预埋件。佳分秘籍：超张拉筋大丝小（5）张拉过程中，预应力筋的断丝、断筋数量不得超过下表的规定。（6）放张预应力筋时混凝土强度必须符合设计要求，设计未要求时，不得低于设计混凝土强度等级值的75%。放张顺序应符合设计要求，设计未要求时，应分阶段、对称、交错地放张。放张前，应将限制位移的模板拆除【2013单】。佳分秘籍：筋不断丝1%，放张强度大75，分段对称交锚放先张法预应力筋断丝限制预应力筋种类项目控制值钢筋断筋不允许钢丝、钢绞线同一构件内断丝数不得超过总数的1%【2013年试题】先张法预应力施工中，放张预应力筋时应（）地放张。A.分阶段、对称、交错B.分阶段、顺序C.一次性、对称、交错D.一次性、顺序正确答案A答案解析本题考查的是预应力张拉施工。放张顺序应符合设计要求，设计未规定时，应分阶段、对称、交错地放张。
