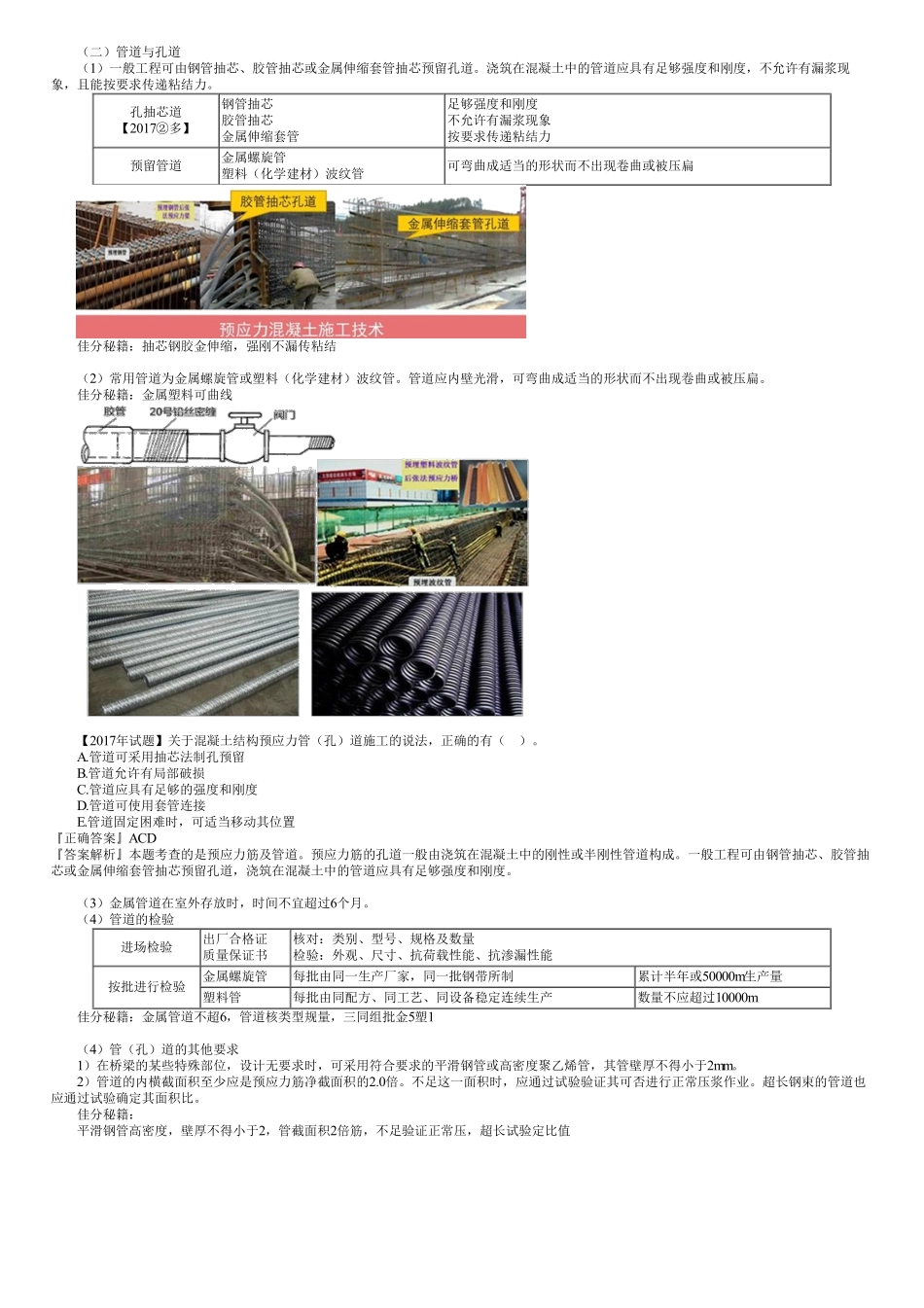

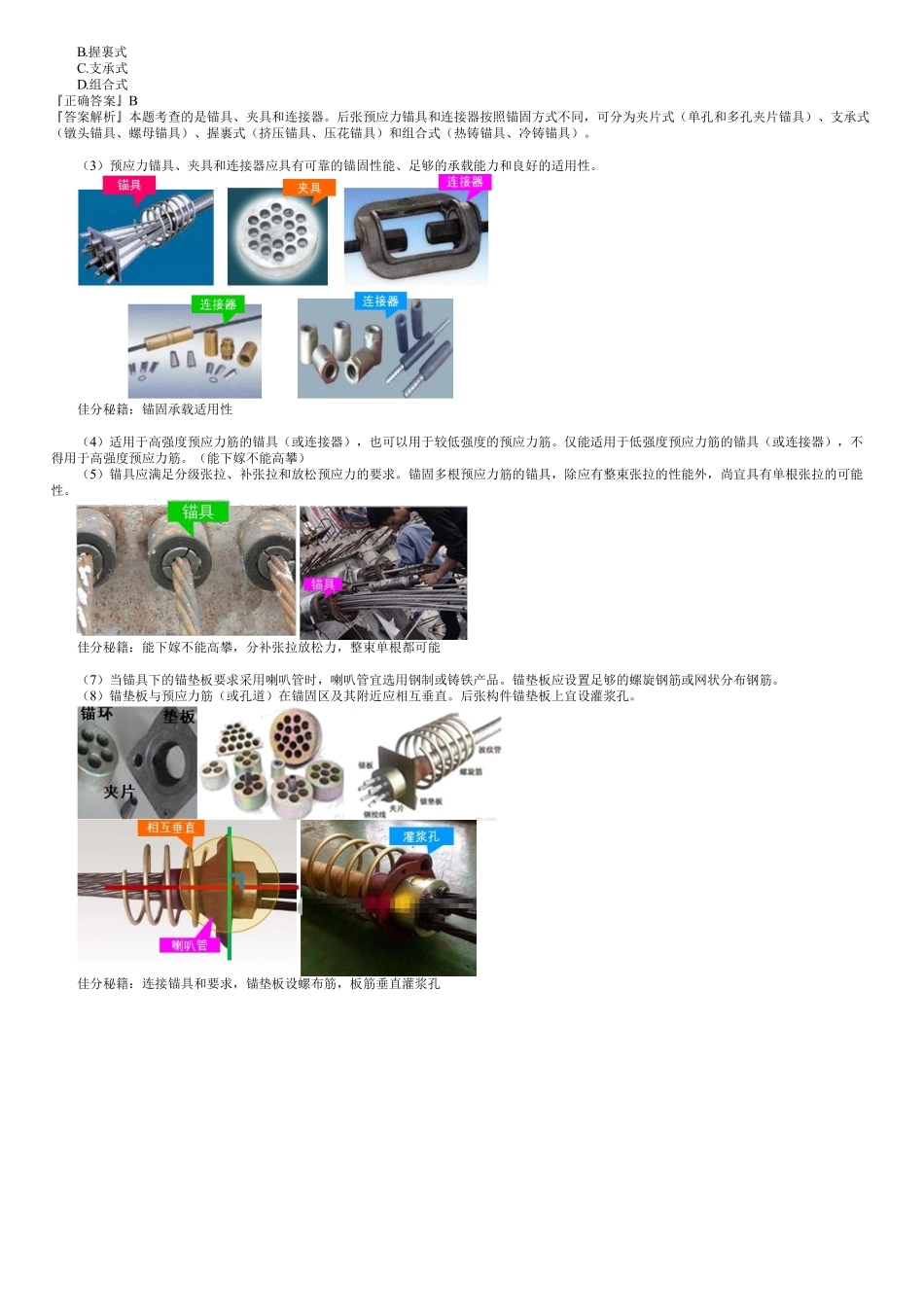

（二）管道与孔道（1）一般工程可由钢管抽芯、胶管抽芯或金属伸缩套管抽芯预留孔道。浇筑在混凝土中的管道应具有足够强度和刚度，不允许有漏浆现象，且能按要求传递粘结力。孔抽芯道【2017多】钢管抽芯胶管抽芯金属伸缩套管足够强度和刚度不允许有漏浆现象按要求传递粘结力预留管道金属螺旋管塑料（化学建材）波纹管可弯曲成适当的形状而不出现卷曲或被压扁佳分秘籍：抽芯钢胶金伸缩，强刚不漏传粘结（2）常用管道为金属螺旋管或塑料（化学建材）波纹管。管道应内壁光滑，可弯曲成适当的形状而不出现卷曲或被压扁。佳分秘籍：金属塑料可曲线【2017年试题】关于混凝土结构预应力管（孔）道施工的说法，正确的有（）。A.管道可采用抽芯法制孔预留B.管道允许有局部破损C.管道应具有足够的强度和刚度D.管道可使用套管连接E.管道固定困难时，可适当移动其位置正确答案ACD答案解析本题考查的是预应力筋及管道。预应力筋的孔道一般由浇筑在混凝土中的刚性或半刚性管道构成。一般工程可由钢管抽芯、胶管抽芯或金属伸缩套管抽芯预留孔道，浇筑在混凝土中的管道应具有足够强度和刚度。（3）金属管道在室外存放时，时间不宜超过6个月。（4）管道的检验进场检验出厂合格证质量保证书核对：类别、型号、规格及数量检验：外观、尺寸、抗荷载性能、抗渗漏性能按批进行检验金属螺旋管每批由同一生产厂家，同一批钢带所制累计半年或50000m生产量塑料管每批由同配方、同工艺、同设备稳定连续生产数量不应超过10000m佳分秘籍：金属管道不超6，管道核类型规量，三同组批金5塑1（4）管（孔）道的其他要求1）在桥梁的某些特殊部位，设计无要求时，可采用符合要求的平滑钢管或高密度聚乙烯管，其管壁厚不得小于2mm。2）管道的内横截面积至少应是预应力筋净截面积的2.0倍。不足这一面积时，应通过试验验证其可否进行正常压浆作业。超长钢束的管道也应通过试验确定其面积比。佳分秘籍：平滑钢管高密度，壁厚不得小于2，管截面积2倍筋，不足验证正常压，超长试验定比值二、锚具、夹具和连接器二、锚具、夹具和连接器（一）基本要求（2）后张预应力锚具和连接器按照锚固方式不同，可分为夹片式（单孔和多孔夹片锚具）、支承式（镦头锚具、螺母锚具）、握裹式（挤压锚具、压花锚具等）和组合式（热铸锚具、冷铸锚具）【2021选】。佳分秘籍：后张锚夹支握组【2021年试题】后张法预应力挤压锚具的锚固方式属于（）。A.夹片式B.握裏式C.支承式D.组合式正确答案B答案解析本题考查的是锚具、夹具和连接器。后张预应力锚具和连接器按照锚固方式不同，可分为夹片式（单孔和多孔夹片锚具）、支承式（镦头锚具、螺母锚具）、握裹式（挤压锚具、压花锚具）和组合式（热铸锚具、冷铸锚具）。（3）预应力锚具、夹具和连接器应具有可靠的锚固性能、足够的承载能力和良好的适用性。佳分秘籍：锚固承载适用性（4）适用于高强度预应力筋的锚具（或连接器），也可以用于较低强度的预应力筋。仅能适用于低强度预应力筋的锚具（或连接器），不得用于高强度预应力筋。（能下嫁不能高攀）（5）锚具应满足分级张拉、补张拉和放松预应力的要求。锚固多根预应力筋的锚具，除应有整束张拉的性能外，尚宜具有单根张拉的可能性。佳分秘籍：能下嫁不能高攀，分补张拉放松力，整束单根都可能（7）当锚具下的锚垫板要求采用喇叭管时，喇叭管宜选用钢制或铸铁产品。锚垫板应设置足够的螺旋钢筋或网状分布钢筋。（8）锚垫板与预应力筋（或孔道）在锚固区及其附近应相互垂直。后张构件锚垫板上宜设灌浆孔。佳分秘籍：连接锚具和要求，锚垫板设螺布筋，板筋垂直灌浆孔（二）验收规定锚具四件套：锚环、夹片、锚垫板、螺旋筋进场检验出厂合格证质量保证书核查锚固性能类别、型号、规格、数量确认无误后进行外观检查、硬度检验和静载锚固性能试验。按批进行检验锚具、夹片同一种材料和同一生产工艺条件下生产的产品可列为同一批量不超过1000套连接器不宜超过500套佳分秘籍：核查锚类型规量，同材同艺可组批，锚夹1千连500锚具、夹具及连接器检查一览表2检查内容检验频率检验方法外观检验（裂缝、尺寸偏差）抽取10%且不少于10套当有一套不合格时，另取双倍数量的锚具重做检查，如仍有一套不符合要求时，则逐套检查，合格者方可使用（双倍复检，逐个检查）硬度检验锚具抽取5%且不少于5套当有一个零件不合格时，另取双倍数量的锚具重做检查，如仍有一件不符合要求时，则逐个检查，合格者方可使用（双倍复检，逐个检查）夹片每套至少抽5片，每个零件测试3点静载锚固性能试验抽取6套组成3个组装件（大、特大）如有一个试件不合格，另取双倍数量锚具重做试验，如仍有一个试件不符合要求，该批不合格（双倍复检，该批报废）中、小桥梁其静载锚固性能可由锚具生产厂提供试验报告佳分秘籍：外10硬5载6套，双倍逐合可使用，静载双倍不不合，中小静载看报告锚具、夹具及连接器检查一览表1类型分批检验数量检验方法锚具不超过1000套外观检验、硬度检验、静载锚固性能试验夹片不超过1000套外观检验、硬度检验、静载锚固性能试验连接器不超过500套外观检验、硬度检验、静载锚固性能试验硬度检验：从每批锚具（夹片或连接器）中抽取5%且不少于5套进行硬度检验。对硬度有要求的零件做硬度试验，对多孔夹片式锚具的夹片，每套至少抽取5片，每个零件测试3点。其硬度应在产品设计要求范围内。有一个零件不合格时，则应另取双倍数量的零件重做检验，仍有一件不合格时，则应对该批产品逐个检查，合格者方可使用。静载锚固性能试验：对大、特大桥等重要工程，当质量证明书不齐全、不正确或质量有疑点时；对用于中、小桥梁的锚具（夹片或连接器）进场验收，其静载锚固性能可由锚具生产厂提供试验报告。三、预应力混凝土配制与浇筑三、预应力混凝土配制与浇筑（一）配制（1）预应力混凝土应优先采用硅酸盐水泥、普通硅酸盐水泥，不宜使用矿渣硅酸盐水泥，不得使用火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥。粗骨料应采用碎石，其粒径宜为525mm。【2009/2016选】（2）混凝土中的水泥用量不宜大于550kg/m3。（3）混凝土中严禁使用含氯化物的外加剂及引气剂或引气型减水剂。（4）从各种材料引入混凝土中的氯离子总含量（折合氯化物含量）不宜超过水泥用量的0.06%。超过0.06%时，宜采取掺加阻锈剂、增加保护层厚度、提高混凝土密实度等防锈措施【2020选】。佳分秘籍：预应力砼用普硅，碎石525mm，水泥不大550mm，砼中氯量0.06%【2020年试题】钢筋混凝土配制时，当氯离子含量超过水泥用量0.06%，宜采取的措施有（）A.掺加缓凝剂B.掺加阻锈剂C.增加结构保护层厚度D.降低混凝土强度等级E.提高混凝土密实度正确答案BCE答案解析本题考查的是预应力混凝土配制与浇筑。从各种材料引入混凝土中的氯离子最大含量不宜超过水泥用量的0.06%。超过0.06%时，宜采取掺加阻锈剂、增加保护层厚度、提高混凝土密实度等防锈措施。【2016年试题】预应力混凝土应优先采用（）水泥。A.火山灰质硅酸盐B.硅酸盐C.矿渣硅酸盐D.粉煤灰硅酸盐正确答案B答案解析本题考查的是预应力混凝土配制与浇筑。预应力混凝土应优先采用硅酸盐水泥、普通硅酸盐水泥，不宜使用矿渣硅酸盐水泥，不得使用火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥。【2009年试题】配制预应力结构的混凝土时应优先采用（）。A.普通硅酸盐水泥B.矿渣硅酸盐水泥C.火山灰质硅酸盐水泥D.粉煤灰质硅酸盐水泥正确答案A答案解析本题考查的是预应力混凝土配制与浇筑。预应力混凝土应优先采用硅酸盐水泥、普通硅酸盐水泥，不宜使用矿渣硅酸盐水泥，不得使用火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥。（二）浇筑1.浇筑混凝土时，对预应力筋锚固区及钢筋密集部位，应加强振捣。2.对先张构件应避免振动器碰撞预应力筋，对后张构件应避免振动器碰撞预应力筋的管道。佳分秘籍：钢筋密集强振捣，振动不碰筋和管
