31、1B413000第03讲　常用模板、支架和拱架的设计.pdf

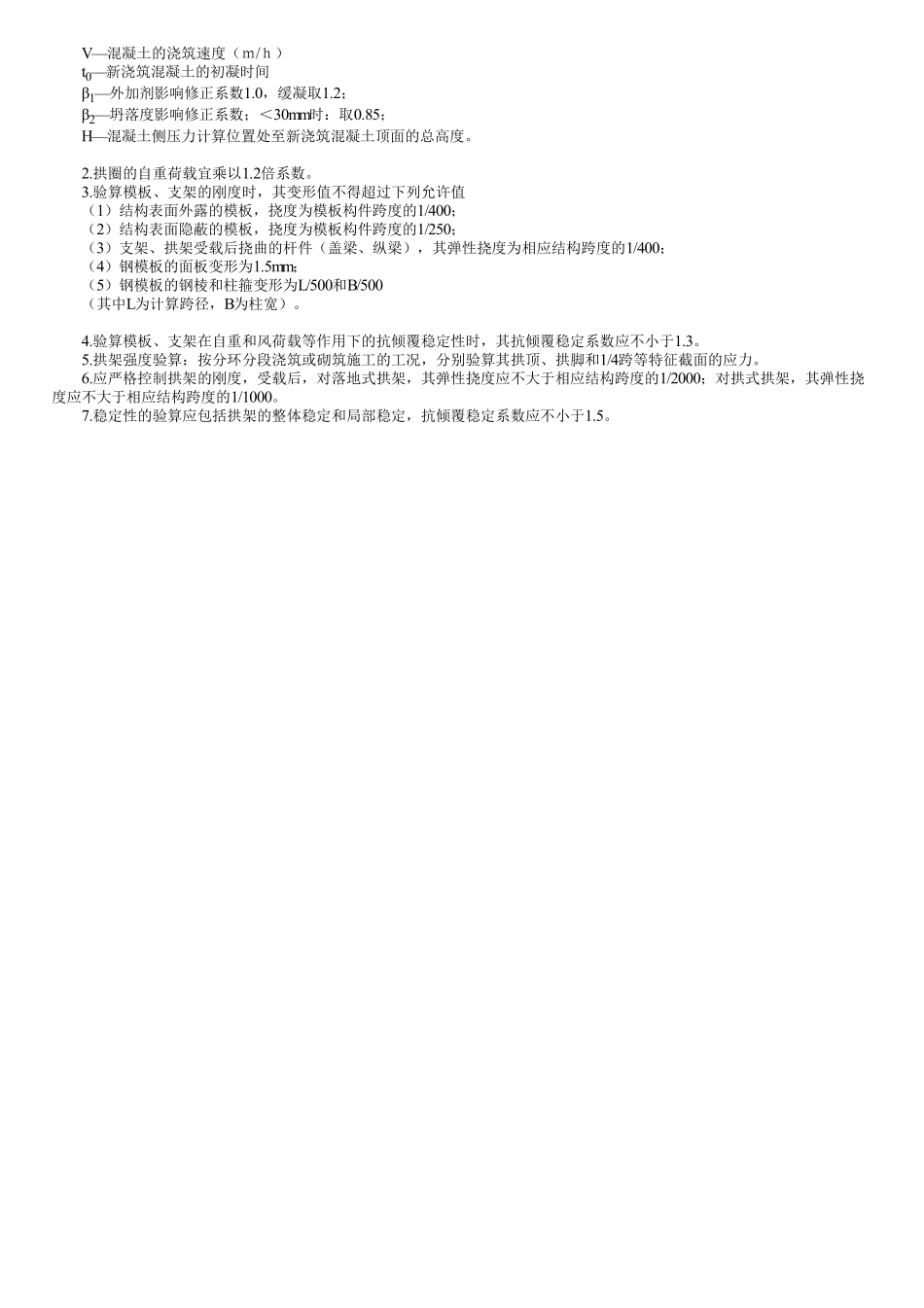

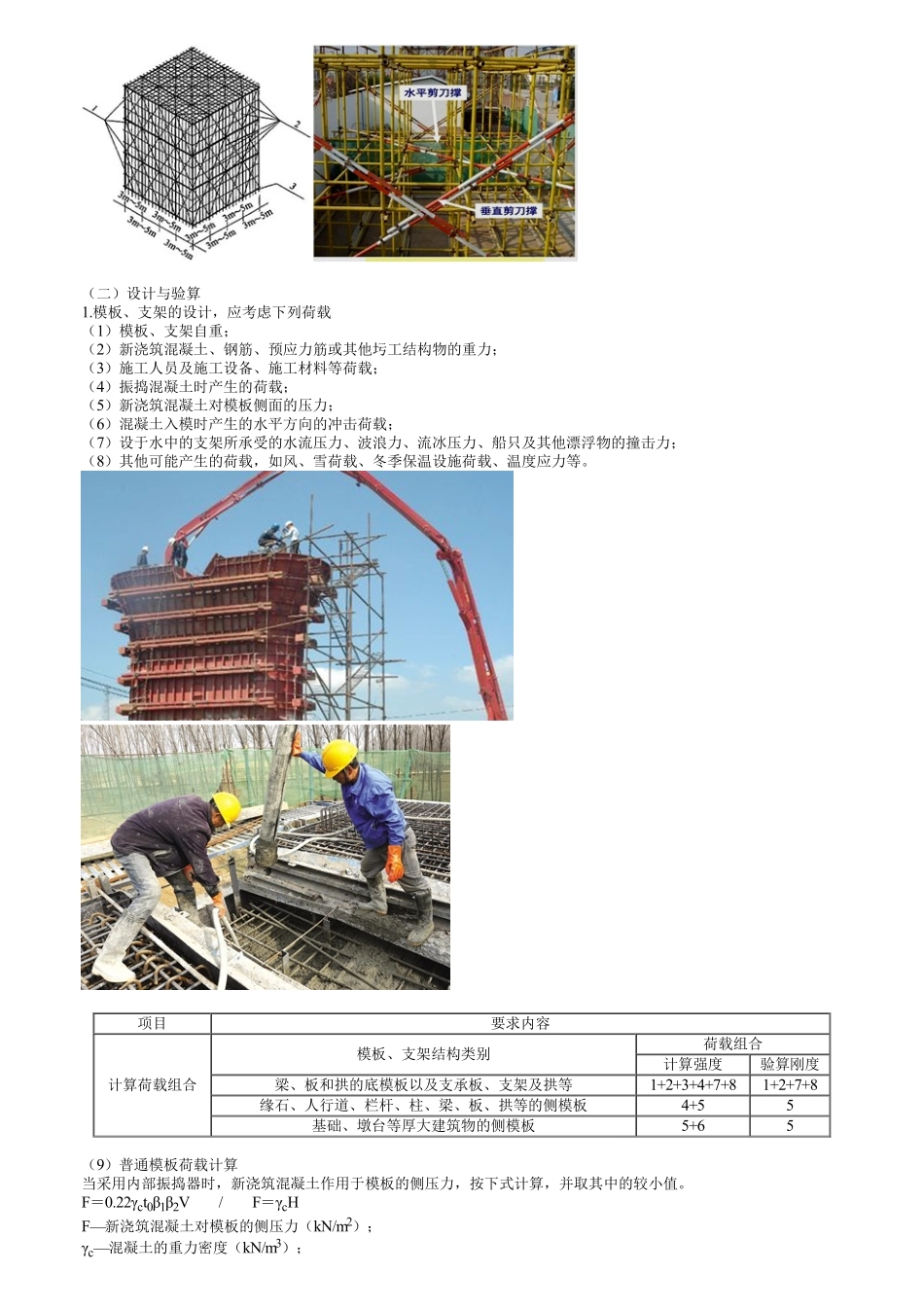

1B413020常用模板、支架和拱架的设计与施工常用模板、支架和拱架的设计与施工1B413021常用模板、支架和拱架的设计常用模板、支架和拱架的设计承包人应在制作模板、拱架和支架前14d，向监理工程师提交模板、拱架和支架的施工方案。（工艺图、计算书）一、一般规定一、一般规定1.模板：钢材、胶合板；支架：钢材，定型钢构件。4.模板与混凝土的接触面应涂刷隔离剂，但不得采用废机油等油料。6.支架不得与应急安全通道相连接。二、模板、支架和拱架的设计二、模板、支架和拱架的设计（一）一般要求2.模板：次肋：直接承受荷载主肋：承受次肋传递的荷载，加强刚度，调整平直度。是支架的着力点。3.支架：（二）设计与验算1.模板、支架的设计，应考虑下列荷载（1）模板、支架自重；（2）新浇筑混凝土、钢筋、预应力筋或其他圬工结构物的重力；（3）施工人员及施工设备、施工材料等荷载；（4）振捣混凝土时产生的荷载；（5）新浇筑混凝土对模板侧面的压力；（6）混凝土入模时产生的水平方向的冲击荷载；（7）设于水中的支架所承受的水流压力、波浪力、流冰压力、船只及其他漂浮物的撞击力；（8）其他可能产生的荷载，如风、雪荷载、冬季保温设施荷载、温度应力等。项目要求内容计算荷载组合模板、支架结构类别荷载组合计算强度验算刚度梁、板和拱的底模板以及支承板、支架及拱等1+2+3+4+7+81+2+7+8缘石、人行道、栏杆、柱、梁、板、拱等的侧模板4+55基础、墩台等厚大建筑物的侧模板5+65（9）普通模板荷载计算当采用内部振捣器时，新浇筑混凝土作用于模板的侧压力，按下式计算，并取其中的较小值。F0.22ct012V/FcHF新浇筑混凝土对模板的侧压力（kN/m2）；c混凝土的重力密度（kN/m3）；V混凝土的浇筑速度（/）t0新浇筑混凝土的初凝时间1外加剂影响修正系数1.0，缓凝取1.2；2坍落度影响修正系数；30mm时：取0.85；H混凝土侧压力计算位置处至新浇筑混凝土顶面的总高度。2.拱圈的自重荷载宜乘以1.2倍系数。3.验算模板、支架的刚度时，其变形值不得超过下列允许值（1）结构表面外露的模板，挠度为模板构件跨度的1/400；（2）结构表面隐蔽的模板，挠度为模板构件跨度的1/250；（3）支架、拱架受载后挠曲的杆件（盖梁、纵梁），其弹性挠度为相应结构跨度的1/400；（4）钢模板的面板变形为1.5mm；（5）钢模板的钢棱和柱箍变形为L/500和B/500（其中L为计算跨径，B为柱宽）。4.验算模板、支架在自重和风荷载等作用下的抗倾覆稳定性时，其抗倾覆稳定系数应不小于1.3。5.拱架强度验算：按分环分段浇筑或砌筑施工的工况，分别验算其拱顶、拱脚和1/4跨等特征截面的应力。6.应严格控制拱架的刚度，受载后，对落地式拱架，其弹性挠度应不大于相应结构跨度的1/2000；对拱式拱架，其弹性挠度应不大于相应结构跨度的1/1000。7.稳定性的验算应包括拱架的整体稳定和局部稳定，抗倾覆稳定系数应不小于1.5。
