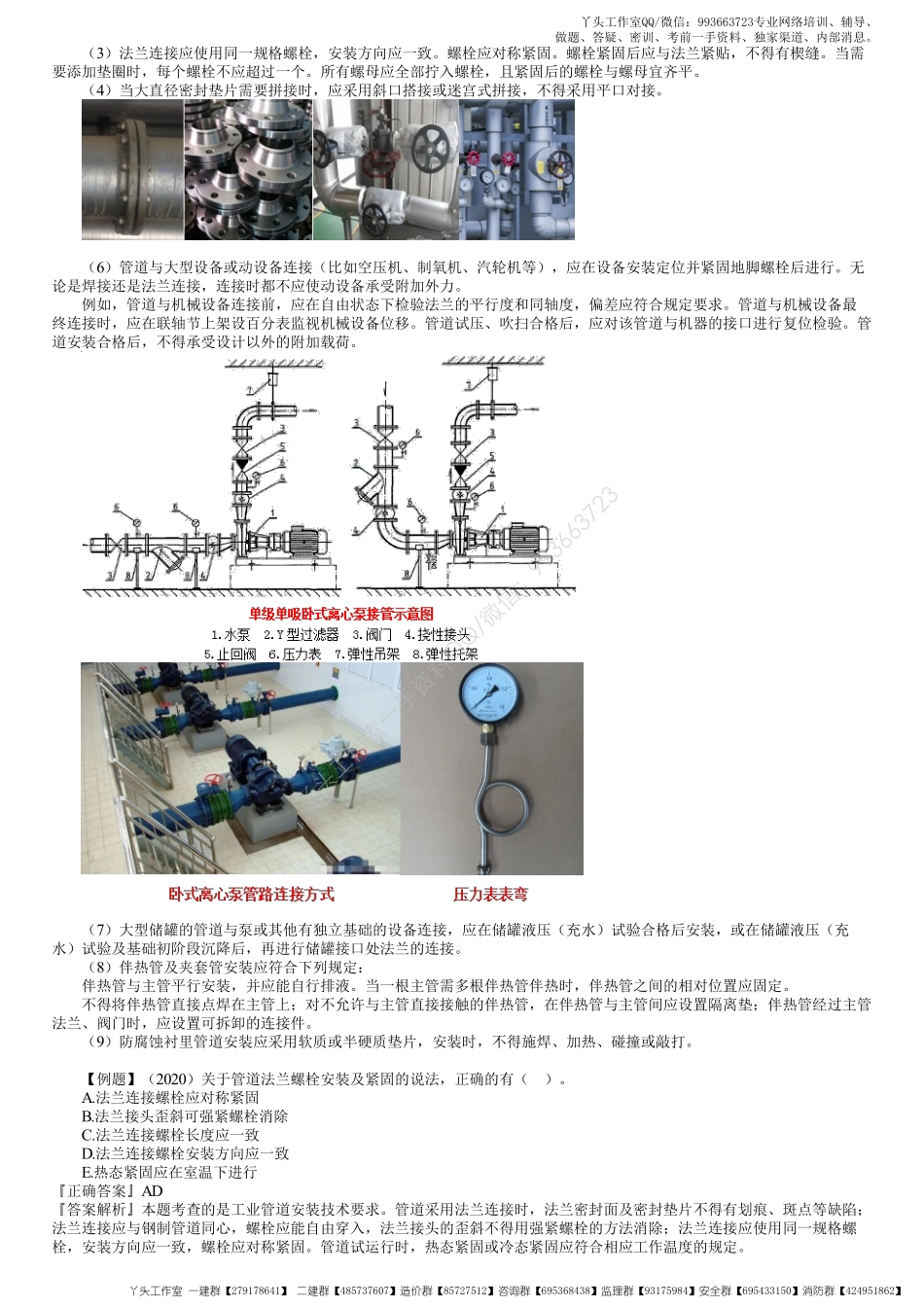

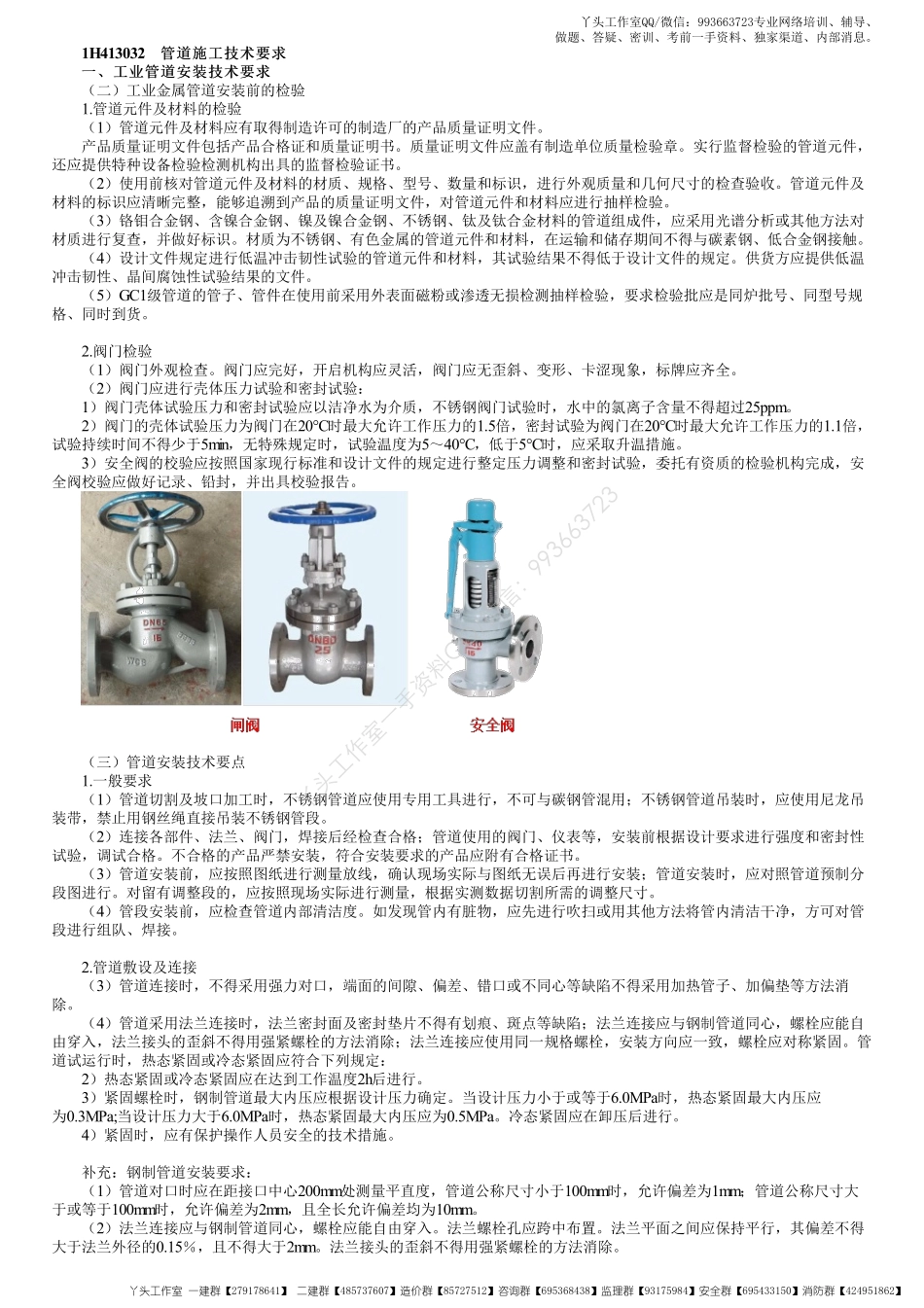

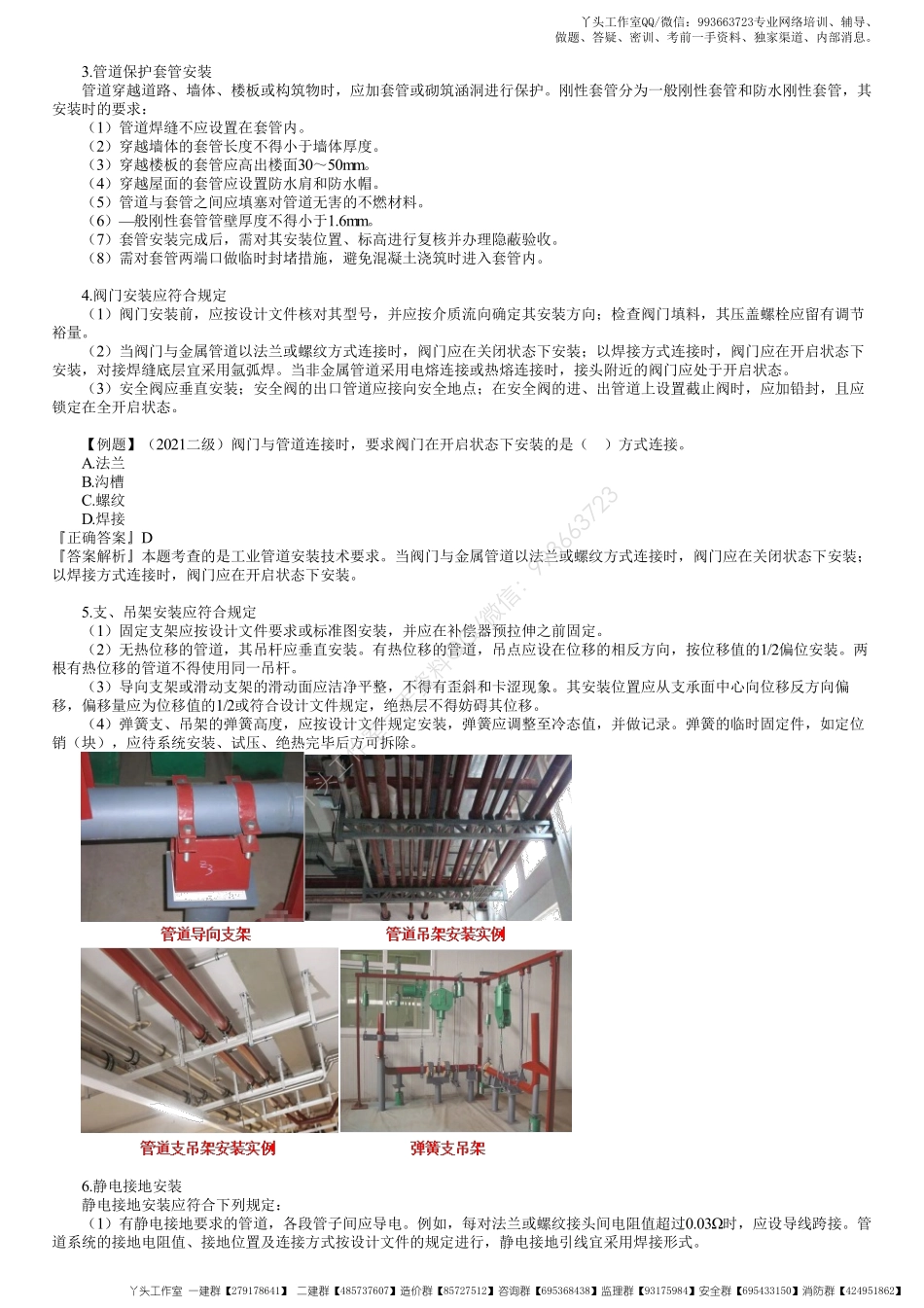

1H413032管道施工技术要求管道施工技术要求一、工业管道安装技术要求一、工业管道安装技术要求（二）工业金属管道安装前的检验1.管道元件及材料的检验（1）管道元件及材料应有取得制造许可的制造厂的产品质量证明文件。产品质量证明文件包括产品合格证和质量证明书。质量证明文件应盖有制造单位质量检验章。实行监督检验的管道元件，还应提供特种设备检验检测机构出具的监督检验证书。（2）使用前核对管道元件及材料的材质、规格、型号、数量和标识，进行外观质量和几何尺寸的检查验收。管道元件及材料的标识应清晰完整，能够追溯到产品的质量证明文件，对管道元件和材料应进行抽样检验。（3）铬钼合金钢、含镍合金钢、镍及镍合金钢、不锈钢、钛及钛合金材料的管道组成件，应采用光谱分析或其他方法对材质进行复查，并做好标识。材质为不锈钢、有色金属的管道元件和材料，在运输和储存期间不得与碳素钢、低合金钢接触。（4）设计文件规定进行低温冲击韧性试验的管道元件和材料，其试验结果不得低于设计文件的规定。供货方应提供低温冲击韧性、晶间腐蚀性试验结果的文件。（5）GC1级管道的管子、管件在使用前采用外表面磁粉或渗透无损检测抽样检验，要求检验批应是同炉批号、同型号规格、同时到货。2.阀门检验（1）阀门外观检查。阀门应完好，开启机构应灵活，阀门应无歪斜、变形、卡涩现象，标牌应齐全。（2）阀门应进行壳体压力试验和密封试验：1）阀门壳体试验压力和密封试验应以洁净水为介质，不锈钢阀门试验时，水中的氯离子含量不得超过25ppm。2）阀门的壳体试验压力为阀门在20时最大允许工作压力的1.5倍，密封试验为阀门在20时最大允许工作压力的1.1倍，试验持续时间不得少于5min，无特殊规定时，试验温度为540，低于5时，应采取升温措施。3）安全阀的校验应按照国家现行标准和设计文件的规定进行整定压力调整和密封试验，委托有资质的检验机构完成，安全阀校验应做好记录、铅封，并出具校验报告。（三）管道安装技术要点1.一般要求（1）管道切割及坡口加工时，不锈钢管道应使用专用工具进行，不可与碳钢管混用；不锈钢管道吊装时，应使用尼龙吊装带，禁止用钢丝绳直接吊装不锈钢管段。（2）连接各部件、法兰、阀门，焊接后经检查合格；管道使用的阀门、仪表等，安装前根据设计要求进行强度和密封性试验，调试合格。不合格的产品严禁安装，符合安装要求的产品应附有合格证书。（3）管道安装前，应按照图纸进行测量放线，确认现场实际与图纸无误后再进行安装；管道安装时，应对照管道预制分段图进行。对留有调整段的，应按照现场实际进行测量，根据实测数据切割所需的调整尺寸。（4）管段安装前，应检查管道内部清洁度。如发现管内有脏物，应先进行吹扫或用其他方法将管内清洁干净，方可对管段进行组队、焊接。2.管道敷设及连接（3）管道连接时，不得采用强力对口，端面的间隙、偏差、错口或不同心等缺陷不得采用加热管子、加偏垫等方法消除。（4）管道采用法兰连接时，法兰密封面及密封垫片不得有划痕、斑点等缺陷；法兰连接应与钢制管道同心，螺栓应能自由穿入，法兰接头的歪斜不得用强紧螺栓的方法消除；法兰连接应使用同一规格螺栓，安装方向应一致，螺栓应对称紧固。管道试运行时，热态紧固或冷态紧固应符合下列规定：2）热态紧固或冷态紧固应在达到工作温度2h后进行。3）紧固螺栓时，钢制管道最大内压应根据设计压力确定。当设计压力小于或等于6.0MPa时，热态紧固最大内压应为0.3MPa;当设计压力大于6.0MPa时，热态紧固最大内压应为0.5MPa。冷态紧固应在卸压后进行。4）紧固时，应有保护操作人员安全的技术措施。补充：钢制管道安装要求：（1）管道对口时应在距接口中心200mm处测量平直度，管道公称尺寸小于100mm时，允许偏差为1mm；管道公称尺寸大于或等于100mm时，允许偏差为2mm，且全长允许偏差均为10mm。（2）法兰连接应与钢制管道同心，螺栓应能自由穿入。法兰螺栓孔应跨中布置。法兰平面之间应保持平行，其偏差不得大于法兰外径的0.15，且不得大于2mm。法兰接头的歪斜不得用强紧螺栓的方法消除。丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】（3）法兰连接应使用同一规格螺栓，安装方向应一致。螺栓应对称紧固。螺栓紧固后应与法兰紧贴，不得有楔缝。当需要添加垫圈时，每个螺栓不应超过一个。所有螺母应全部拧入螺栓，且紧固后的螺栓与螺母宜齐平。（4）当大直径密封垫片需要拼接时，应采用斜口搭接或迷宫式拼接，不得采用平口对接。（6）管道与大型设备或动设备连接（比如空压机、制氧机、汽轮机等），应在设备安装定位并紧固地脚螺栓后进行。无论是焊接还是法兰连接，连接时都不应使动设备承受附加外力。例如，管道与机械设备连接前，应在自由状态下检验法兰的平行度和同轴度，偏差应符合规定要求。管道与机械设备最终连接时，应在联轴节上架设百分表监视机械设备位移。管道试压、吹扫合格后，应对该管道与机器的接口进行复位检验。管道安装合格后，不得承受设计以外的附加载荷。（7）大型储罐的管道与泵或其他有独立基础的设备连接，应在储罐液压（充水）试验合格后安装，或在储罐液压（充水）试验及基础初阶段沉降后，再进行储罐接口处法兰的连接。（8）伴热管及夹套管安装应符合下列规定：伴热管与主管平行安装，并应能自行排液。当一根主管需多根伴热管伴热时，伴热管之间的相对位置应固定。不得将伴热管直接点焊在主管上；对不允许与主管直接接触的伴热管，在伴热管与主管间应设置隔离垫；伴热管经过主管法兰、阀门时，应设置可拆卸的连接件。（9）防腐蚀衬里管道安装应采用软质或半硬质垫片，安装时，不得施焊、加热、碰撞或敲打。【例题】（2020）关于管道法兰螺栓安装及紧固的说法，正确的有（）。A.法兰连接螺栓应对称紧固B.法兰接头歪斜可强紧螺栓消除C.法兰连接螺栓长度应一致D.法兰连接螺栓安装方向应一致E.热态紧固应在室温下进行正确答案AD答案解析本题考查的是工业管道安装技术要求。管道采用法兰连接时，法兰密封面及密封垫片不得有划痕、斑点等缺陷；法兰连接应与钢制管道同心，螺栓应能自由穿入，法兰接头的歪斜不得用强紧螺栓的方法消除；法兰连接应使用同一规格螺栓，安装方向应一致，螺栓应对称紧固。管道试运行时，热态紧固或冷态紧固应符合相应工作温度的规定。丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】3.管道保护套管安装管道穿越道路、墙体、楼板或构筑物时，应加套管或砌筑涵洞进行保护。刚性套管分为一般刚性套管和防水刚性套管，其安装时的要求：（1）管道焊缝不应设置在套管内。（2）穿越墙体的套管长度不得小于墙体厚度。（3）穿越楼板的套管应高出楼面3050mm。（4）穿越屋面的套管应设置防水肩和防水帽。（5）管道与套管之间应填塞对管道无害的不燃材料。（6）般刚性套管管壁厚度不得小于1.6mm。（7）套管安装完成后，需对其安装位置、标高进行复核并办理隐蔽验收。（8）需对套管两端口做临时封堵措施，避免混凝土浇筑时进入套管内。4.阀门安装应符合规定（1）阀门安装前，应按设计文件核对其型号，并应按介质流向确定其安装方向；检查阀门填料，其压盖螺栓应留有调节裕量。（2）当阀门与金属管道以法兰或螺纹方式连接时，阀门应在关闭状态下安装；以焊接方式连接时，阀门应在开启状态下安装，对接焊缝底层宜采用氩弧焊。当非金属管道采用电熔连接或热熔连接时，接头附近的阀门应处于开启状态。（3）安全阀应垂直安装；安全阀的出口管道应接向安全地点；在安全阀的进、出管道上设置截止阀时，应加铅封，且应锁定在全开启状态。【例题】（2021二级）阀门与管道连接时，要求阀门在开启状态下安装的是（）方式连接。A.法兰B.沟槽C.螺纹D.焊接正确答案D答案解析本题考查的是工业管道安装技术要求。当阀门与金属管道以法兰或螺纹方式连接时，阀门应在关闭状态下安装；以焊接方式连接时，阀门应在开启状态下安装。5.支、吊架安装应符合规定（1）固定支架应按设计文件要求或标准图安装，并应在补偿器预拉伸之前固定。（2）无热位移的管道，其吊杆应垂直安装。有热位移的管道，吊点应设在位移的相反方向，按位移值的1/2偏位安装。两根有热位移的管道不得使用同一吊杆。（3）导向支架或滑动支架的滑动面应洁净平整，不得有歪斜和卡涩现象。其安装位置应从支承面中心向位移反方向偏移，偏移量应为位移值的1/2或符合设计文件规定，绝热层不得妨碍其位移。（4）弹簧支、吊架的弹簧高度，应按设计文件规定安装，弹簧应调整至冷态值，并做记录。弹簧的临时固定件，如定位销（块），应待系统安装、试压、绝热完毕后方可拆除。6.静电接地安装静电接地安装应符合下列规定：（1）有静电接地要求的管道，各段管子间应导电。例如，每对法兰或螺纹接头间电阻值超过0.03时，应设导线跨接。管道系统的接地电阻值、接地位置及连接方式按设计文件的规定进行，静电接地引线宜采用焊接形式。丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】（2）有静电接地要求的不锈钢和有色金属管道，导线跨接或接地引线不得与管道直接连接，应采用同材质连接板过渡。（3）静电接地安装完毕后，必须进行测试，电阻值超过规定时，应进行检查与调整。【例题】（2021二级）关于管道安装后需要静电接地的说法正确的是（）。A.每对法兰必须设置导线跨接B.静电线应采用螺栓连接C.跨接引线与不锈钢管道直连D.静电接地安装后应进行测试正确答案D答案解析本题考查的是工业管道安装技术要求。静电接地安装应符合下列规定：（1）有静电接地要求的管道，各段管子间应导电。例如，每对法兰或螺纹接头间电阻值超过0.03时，应设导线跨接。管道系统的接地电阻值、接地位置及连接方式按设计文件的规定进行，静电接地引线宜采用焊接形式。（2）有静电接地要求的不锈钢和有色金属管道，导线跨接或接地引线不得与管道直接连接，应采用同材质连接板过渡。（3）静电接地安装完毕后，必须进行测试，电阻值超过规定时，应进行检查与调整。丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】
